Merkmale

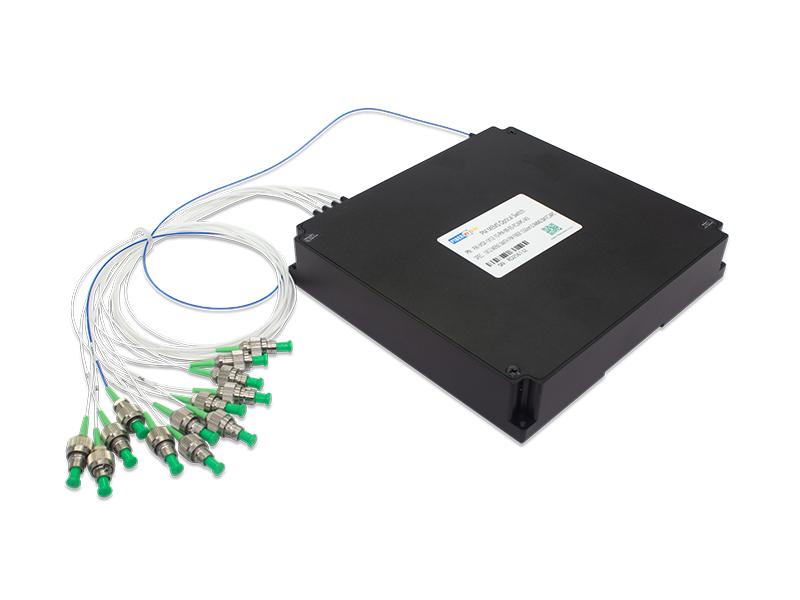

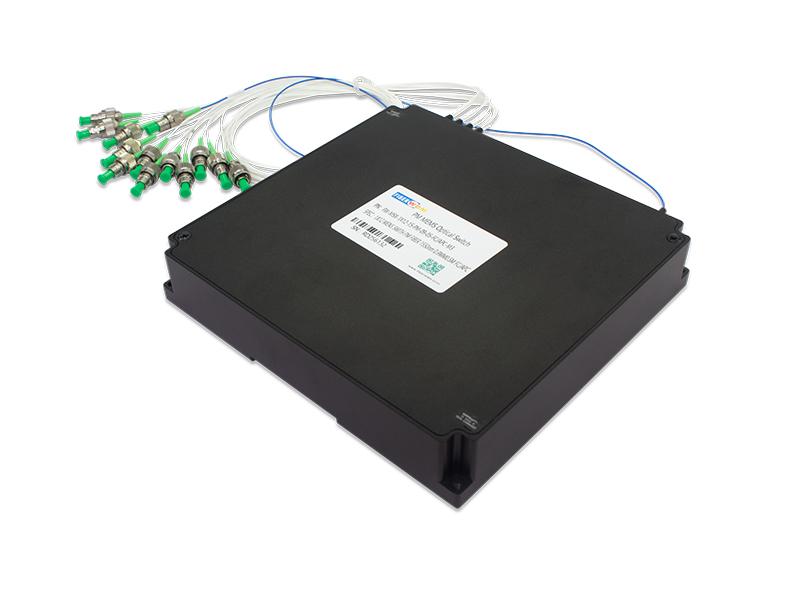

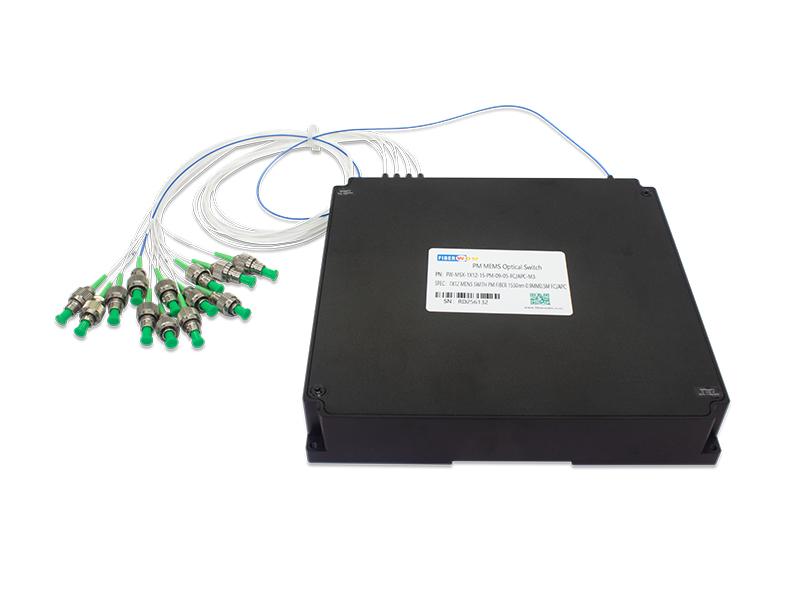

PM (polarisationserhaltend) 1X12 MEMS-Glasfaserschalter 1550 nm 0,9 MM 0,5 M PM-Glasfaser FC/APC 158 x 150 x 29 nm-Modul
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

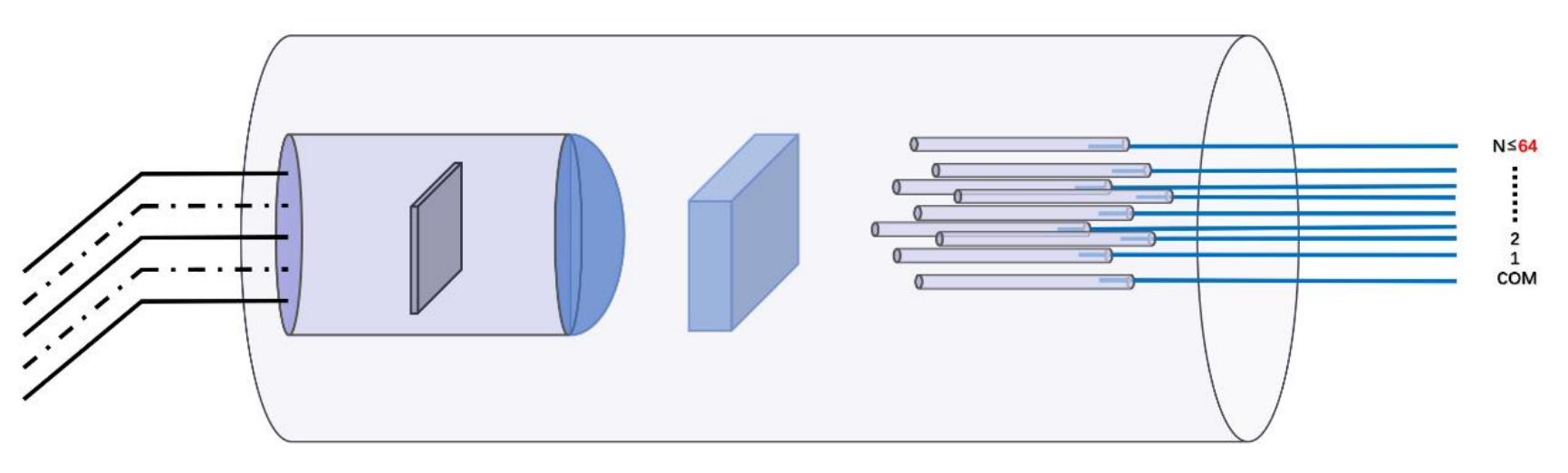

Der optische MEMS 1xN-Schalter basiert auf mikroelektromechanischer Systemtechnologie. Er ermöglicht die Kanalauswahl zwischen einer Eingangsfaser und bis zu N Ausgangsfasern durch Drehen des MEMS-Spiegels.
Der Schalter ist bidirektional und kann auch als Nx1-Wahlschalter verwendet werden. Der optische Schalter bietet äußerst zuverlässigen, langlebigen Betrieb in einem kompakten Gehäuse.
Anwendungen
Technische Daten
Tabelle 1 Optische Spezifikationen 1
PARAMETER |
WERT |
EINHEIT |
NOTIZ |
|
Wellenlänge |
15:1525~1568 |
nm |
Einzelband: 13 oder 15 oder 16 Dualband: 13&15 oder 15&16 Vollband: 13&15&16 oder 1290~ 1650 |
|
Testwellenlänge |
1550 | nm | ||
MxN |
1x12 |
|||
Einfügungsverlust |
1x12 |
≤1,8 |
dB |
1. IL wird bei CWL, 23°C gemessen 2. IL steht für Single-Band. Dual-Band fügt 0,2 dB hinzu 3. Bei Verwendung von Anschlüssen erhöht sich der IL um 0,2 bis 0,3 dB 4. Bei -5 bis 65 °C erhöht sich IL um 0,4 dB |
Rückflussdämpfung |
≥45 |
dB |
Oder vom Kunden spezifiziert |
|
Wiederholbarkeit |
≤0,1 |
dB |
Die Wiederholbarkeit wird nach 100 Zyklen definiert |
|
Übersprechen |
≥50 |
dB |
Oder vom Kunden spezifiziert |
|
Polarisationsabhängiger Verlust |
≤0,35 |
dB |
||
Wellenlängenabhängiger Verlust |
≤0,6 |
dB |
WDL wird bei CWL±20nm, 23°C gemessen |
|
Temperaturabhängiger Verlust |
≤0,6 |
dB |
|
|
Aussterberate |
≥18 |
dB |
Schweißverbinder von guter Qualität |
|
Umschaltzeit |
≤5 |
MS |
1. Ein Satz Verbindungskonfigurationen 2. Ohne Protokollübertragungszeit 3. Bei Verwendung einer optimierten Spannungsrampe |
|
Haltbarkeit |
≥1x109 |
Zyklus |
|
|
Maximale optische Leistung |
≤500 |
mW |
|
1. Alle Angaben ohne Anschlüsse.
Tabelle 2 Elektrische und mechanische Spezifikationen 1
PARAMETER |
WERT |
EINHEIT |
Verriegelungstyp |
Nicht verriegelnd |
|
Steuerungstyp |
UART |
|
Versorgungsspannung |
5~12 |
V |
Energieaufnahme |
≤2, typisch 1,7 |
W |
Verbindungstyp |
||
Dimension |
158x150x29 |
mm |
1. Alle Spezifikationen gelten für MSX M3.
Tabelle 3 Umgebungsbedingungen
PARAMETER |
WERT |
EINHEIT |
Betriebstemperatur |
-5 bis 65 |
℃ |
Lagertemperatur |
-40 bis 85 °C |
℃ |
Betriebsfeuchtigkeit |
5~95 |
%RH |
Lagerfeuchtigkeit |
5~95 |
%RH |
Tabelle 4 Pigtail und Steckertyp/Länge
PARAMETER |
WERT |
EINHEIT |
NOTIZ |
Fasertyp |
|||
Glasfaser-Pigtail (alle Ports) |
250-µm-Glasfaser oder 900-µm-Bündelader |
||
Glasfaserlänge (alle Ports) |
0,5 ± 0,05 |
M |
Oder vom Kunden spezifiziert |
Optischer Anschluss (alle Ports) |
FC/APC |
Oder vom Kunden spezifiziert |

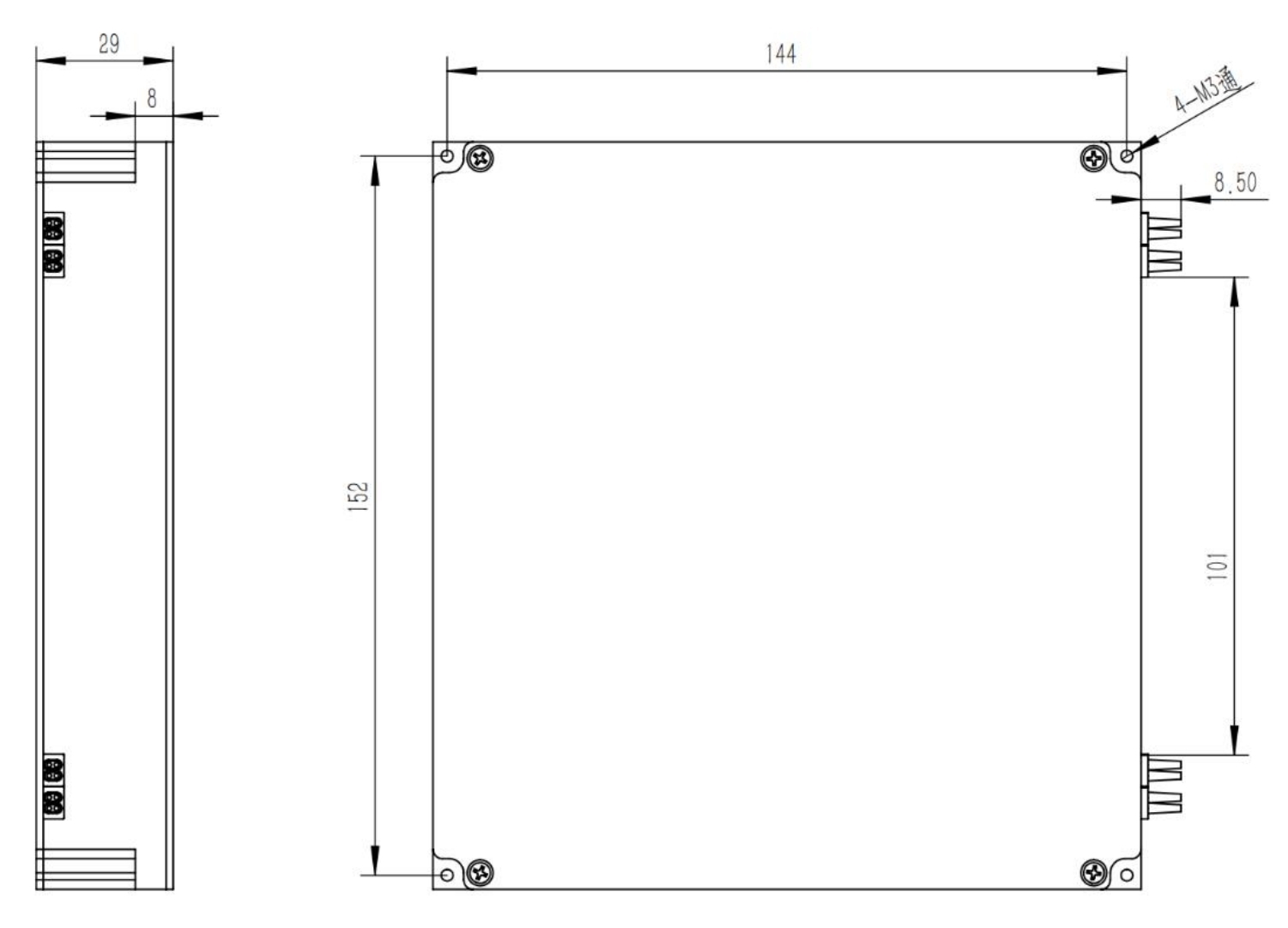

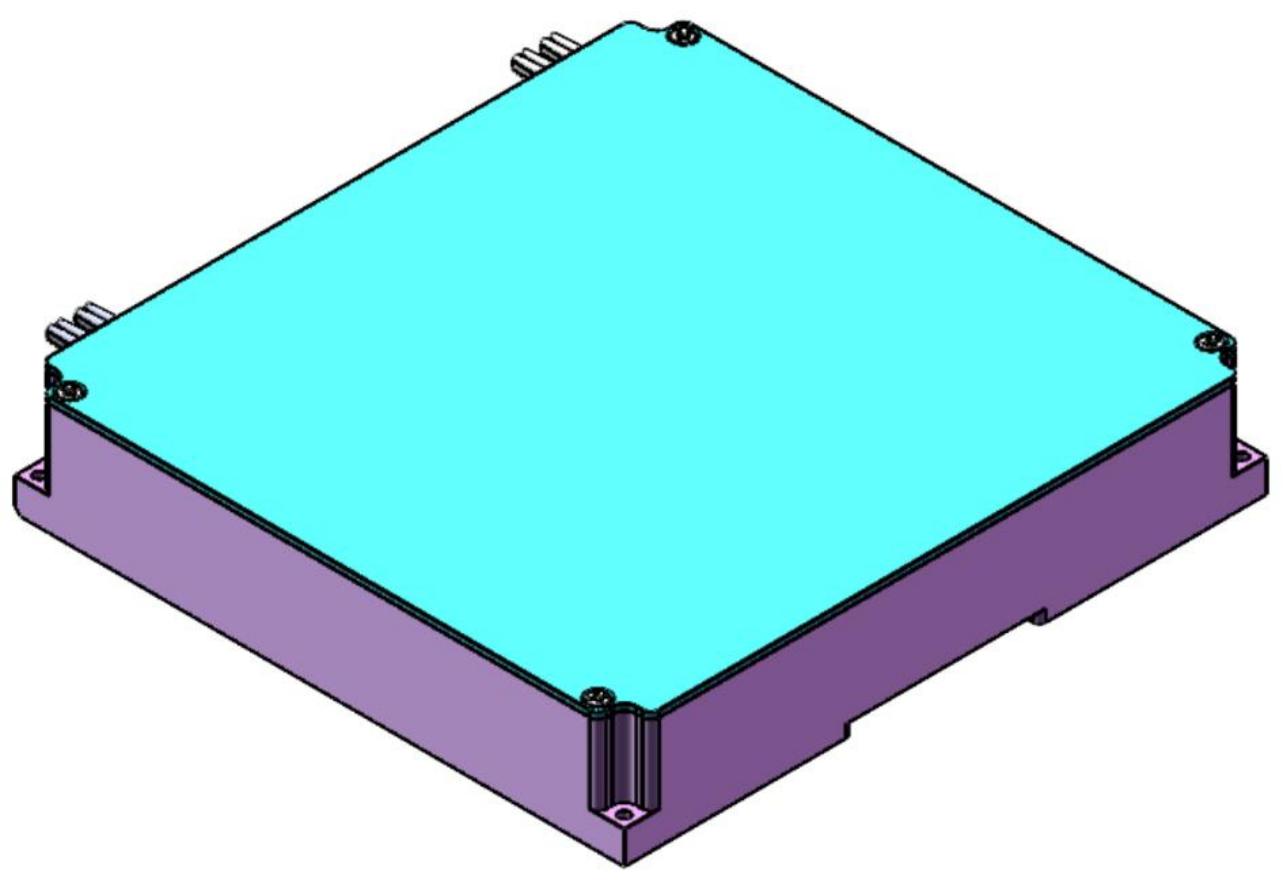

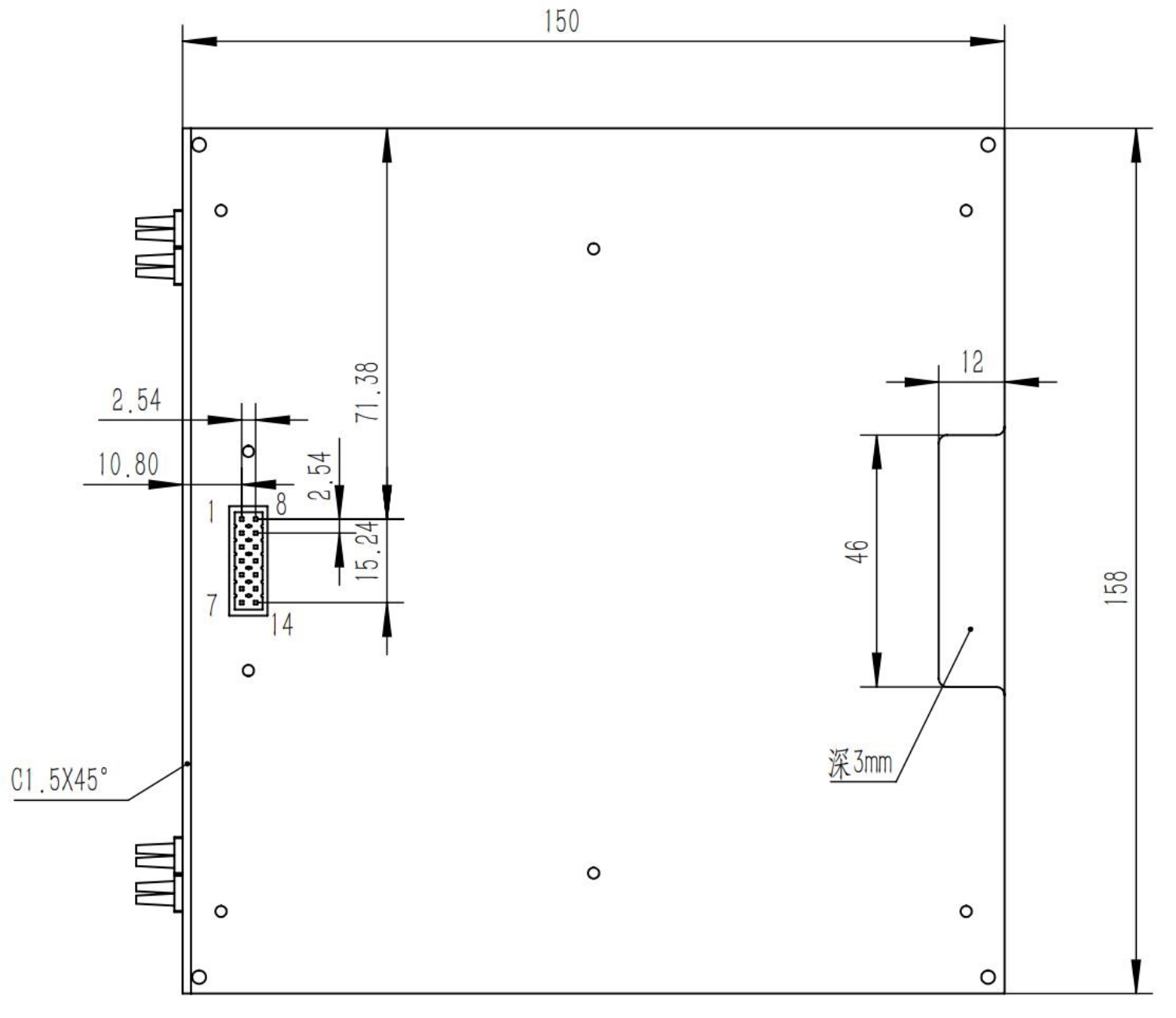

Mechanische Abmessungen
Tabelle 5: Definition der elektronischen PIN
PIN-Nummer |
Name |
Eingabe/Ausgabe |
Ebene |
Funktion |
1 |
NC |
Keine Verbindung |
||
2 |
VCC |
Stromversorgung |
+(5,0±5%) V Stromversorgung Max. 150 mA |
|
3 |
E/A |
LVTTL |
Reserviert |
|
4 |
Masse |
Masse der Stromversorgung |
||
5 |
E/A |
LVTTL |
Reserviert |
|
6 |
TXD |
Ausgabe |
LVTTL |
Serieller UART-Datenausgang |
7 |
RXD |
Eingang |
LVTTL |
Serieller UART-Dateneingang |
8 |
E/A |
LVTTL |
Reserviert |
|
9 |
E/A |
LVTTL |
Reserviert |
|
10 |
E/A |
LVTTL |
Reserviert |
|
11 |
Gehäusemasse |
Gehäuseerdung |
||
12 |
E/A |
LVTTL |
Reserviert |
|
13 |
E/A |
LVTTL |
Reserviert |
|
14 |
Zurücksetzen |
Eingang |
LVTTL |
Reset, Low aktiv, die Pulsbreite benötigt 4ms |
UART-Steuerungseinstellung
Baudrate: 115200
Startbits: 1
Datenbits: 8
Parität: Keine
Stoppbits: 1
Flusskontrolle: Keine.
Kommunikationsprotokoll
Protokoll 1 (Standard)
Befehl
FLAGGE |
LEN |
RES |
KOMMA |
DATEN |
SUMME |
2 Byte |
1 Byte |
1 Byte |
1 Byte |
1 Byte |
FLAG: 0xEFEF oder 0xAAAA
LEN: Gesamtzahl der Bytes von RES bis SUM
RES: 0xFF
SUMME: Prüfsumme, SUMME=FLAG+LEN+RES+COMMA+DATA
Antwort
FLAGGE |
LEN |
RES |
RESP |
DATEN |
SUMME |
2 Byte |
1 Byte |
1 Byte |
1 Byte |
1 Byte |
FLAGGE: 0xEDFA
LEN: Gesamtzahl der Bytes von RES bis SUM
RES: 0xFF
SUMME: Prüfsumme, SUMME=FLAG+LEN+RES+COMMA+DATA
Befehlsliste
Kanal einstellen |
|||||||
Befehl |
FLAGGE1 |
LEN |
RES |
CMD |
Schalten |
DATEN |
SUMME |
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
KANAL (1 Byte) |
SUMME |
|
Beispiel: EF EF 06 FF 0D 00 00 01 F1 (Kanal 1 einstellen) EF EF 06 FF 0D 00 00 02 F2 (Kanal 2 einstellen) EF EF 06 FF 0D 00 00 03 F3 (Kanal 3 einstellen) |
|||||||
Antwort |
FLAG2 |
LEN |
RES |
RESP |
DATEN |
SUMME | |
0xEDFA |
0x04 |
RES |
0x04 |
Erfolg: 0xEE Fehler: 0xEF |
SUMME |
||
zB: ED FA 04 FF 04 EE DC |
Kanal abrufen |
||||||
Befehl |
FLAGGE1 |
LEN |
RES |
KOMMA |
DATEN |
SUMME |
0xEFEF |
0x03 |
RES |
0x02 |
SUMME |
||
zB: EF EF 03 FF 02 E2 |
||||||
Antwort |
FLAG2 |
LEN |
RES |
RESP |
DATEN |
SUMME |
0xEDFA |
0x04 |
RES |
0x02 |
KANAL (1 Byte) |
SUMME |
|
zB: ED FA 04 FF 02 07 F3 |
Hinweis: Wenn Kanal 0 eingestellt ist, ist die Spannung 0, das ist Blockzustand
Bestellinformationen
Teile-Nr. |
Spezifikation |
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
PM (polarisationserhaltend) 1X12 MEMS-Glasfaserschalter 1550 nm 0,9 MM 0,5 M PM-Glasfaser FC/APC 158 x 150 x 29 nm-Modul |
