Merkmale

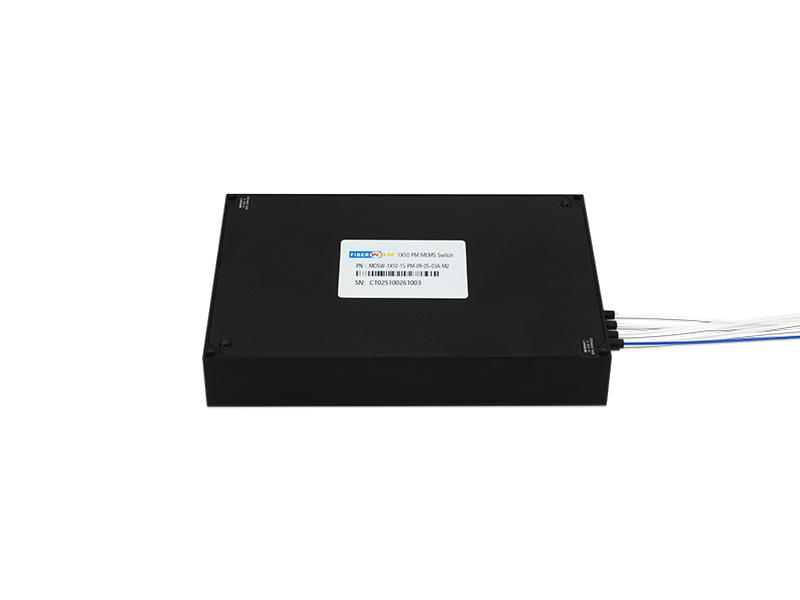

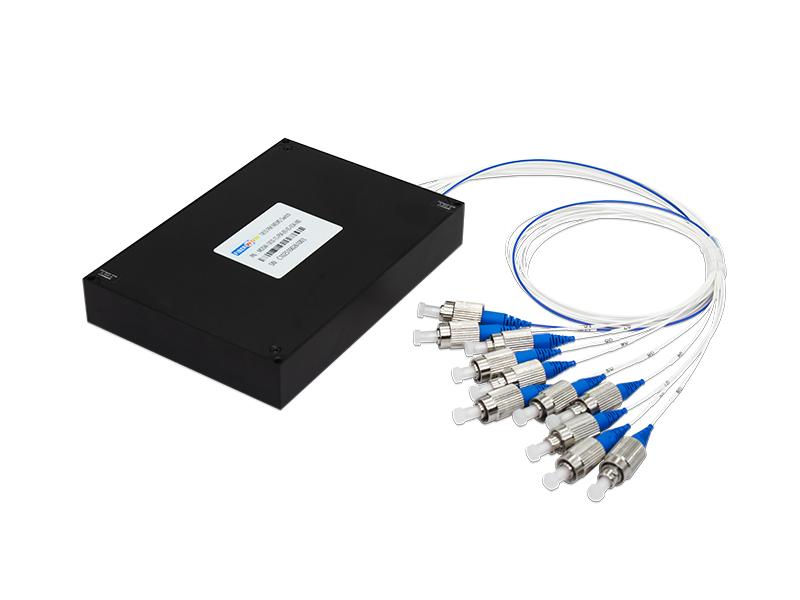

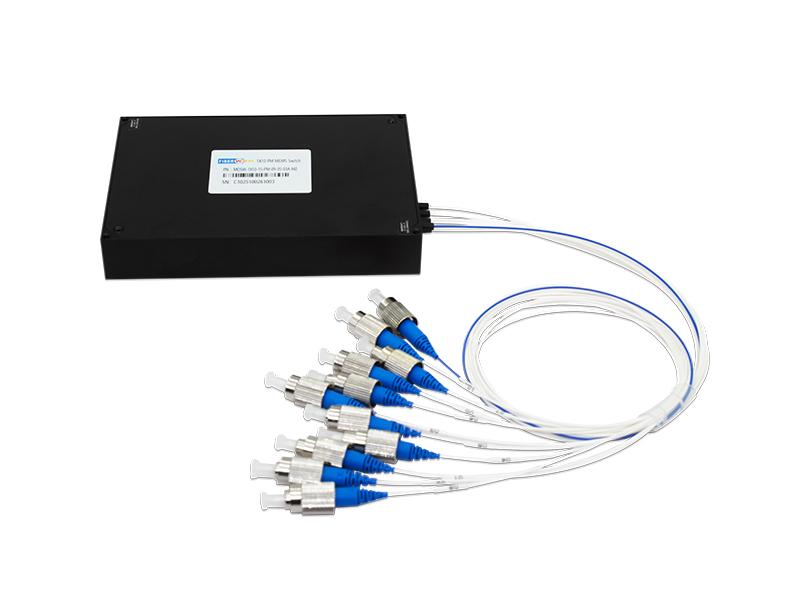

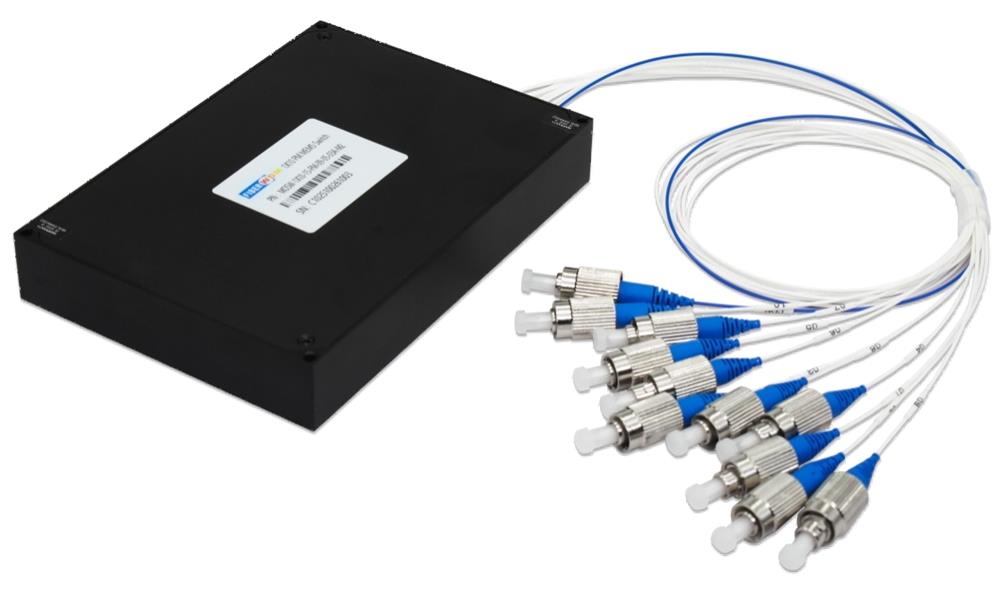

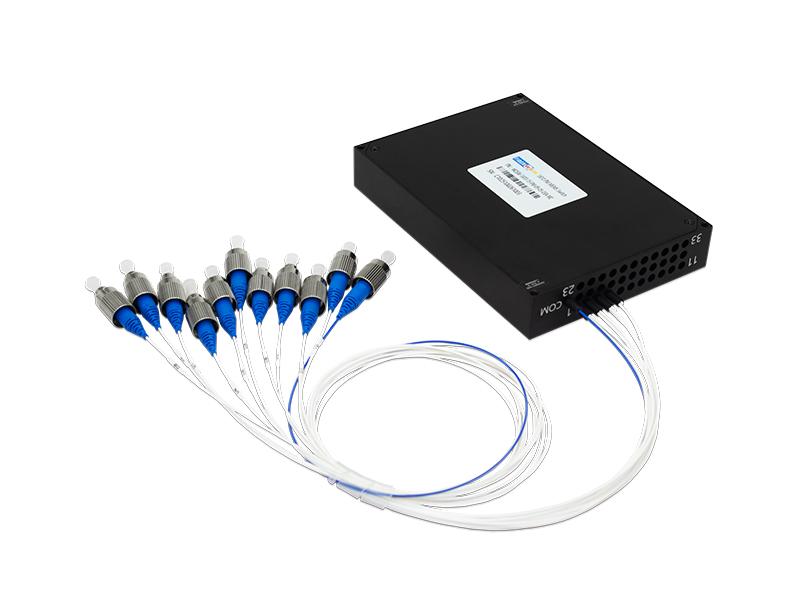

PM (Polarisationserhaltend) MOSW-1X10-15-PM-09-05-03A-M2

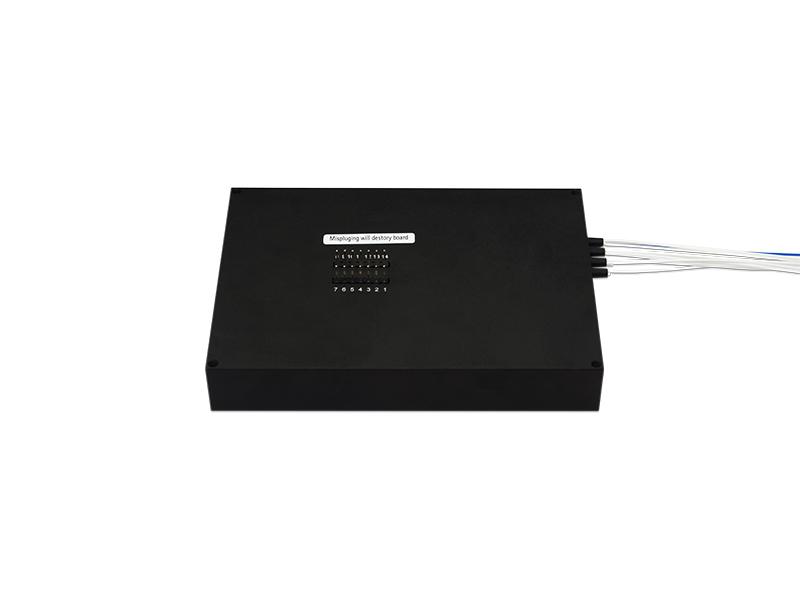

1x10 PM MEMS optischer Schalter, Modulgehäuse, 5V Ansteuerspannung, 1550nm
Corning PM1550 Glasfaser, 0,9 mm Bündelader, 0,5 m Länge, Eingang/Ausgang FC/APC
Stecker 120*85*19mm
Der optische MEMS-1xN-Schalter basiert auf mikroelektromechanischer Systemtechnologie. Er ermöglicht die Kanalauswahl zwischen einer Eingangsfaser und bis zu N Ausgangsfasern durch Drehen des MEMS-Spiegels.
Der Schalter ist bidirektional und kann auch als Nx1-Wahlschalter verwendet werden. Der optische Schalter bietet einen äußerst zuverlässigen, robusten und langlebigen Betrieb in einem kompakten Gehäuse.
Merkmale
Anwendungen
Spezifikationen zur optischen Leistung
| Optische Parameter | Einheit | Spezifikationen | ||
| Min | Typ | Max | ||
| Betriebswellenlänge | nm | 1260 | 1310&1550 | 1650 |
| Testwellenlänge | nm | 1310/1550 | ||
| Anzahl der Kanäle | -- | 10 | ||
| Einfügungsdämpfung 1,3 , (MAX) | dB | 1.0 | 1.3 | |
| PRO | dB | 18 | ||
| Polarisationsabhängige Verluste | dB | 0,15 | ||
| Rückgabeverlust | dB | 45 | 50 | |
| Übersprechen | dB | 50 | ||
| TDL | dB | 0,3 | ||
| WDL | dB | 0,3 | ||
| Wiederholbarkeit 2 | dB | 0,03 | ||
| Schaltzeit (Anstieg, Abfall) | MS | 10 | 15 | |
| Haltbarkeit | mal | 10^9 | ||
| Betriebsspannung | V | 5.0 | ||
| /Leistungsaufnahme | mw | 500 | ||
| Umwelteigenschaften | Einheit | Spezifikationen | ||
| Betriebstemperatur | °C | -5 ~ 75 | ||
| Lagertemperatur | °C | -40 ~ 85 | ||
| Betriebsfeuchtigkeit | %RH | 5 bis 95 % relative Luftfeuchtigkeit | ||
| Weitere Parameter | Einheit | Spezifikationen | ||
| Anschlusstyp | -- | FC/APC | ||
| Fasertyp | -- | Corning PM1550 Faser | ||
| Faserpaket | -- | 900µm lose Tube | ||
| Faserlänge | M | 0,5+0,1/-0 | ||
| Zopffarbe | Eingang | Rot | ||
| Ausgabe | Weiß | |||
Hinweis: 1. IL wird bei CWL, 23℃ gemessen.
2. Die Wiederholbarkeit wird nach 100 Zyklen definiert.
3. Ohne Steckverbinder und mit einer zusätzlichen Einfügungsdämpfung von 0,3 dB für ein Steckverbinderpaar.
4. IL gilt für Einbandbetrieb. Zweibandbetrieb erhöht die Dämpfung um 0,3 dB.

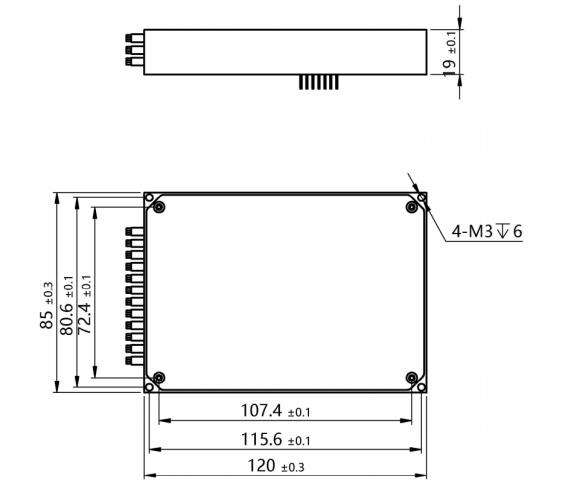

Maßdiagramm
M2: Für M1x10

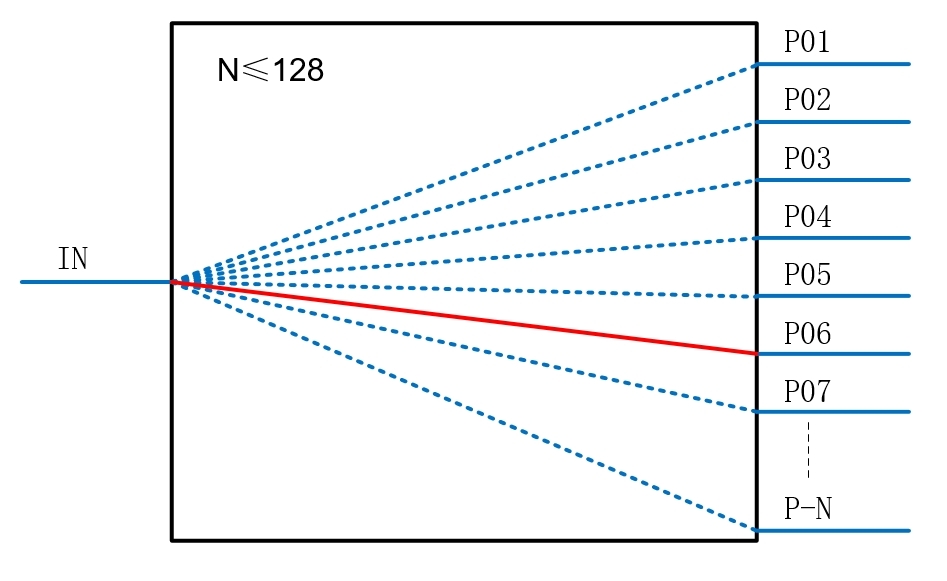

Optischer Weg

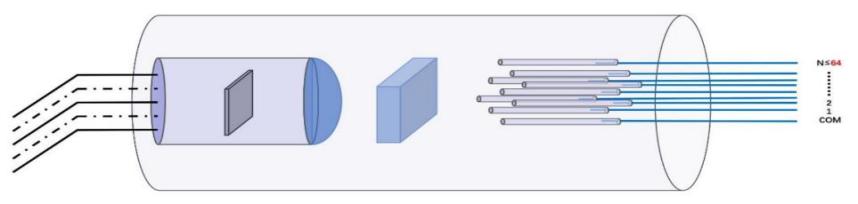

Der optische MEMS-Schalter 1x128 ist nicht verriegelnd. Nach dem Abschalten der Spannung kehrt der Spiegel in seine Ausgangsposition zurück und der Eingang wird von allen Ausgangskanälen entkoppelt. Das Prinzip der optischen Pfadumschaltung ist in der folgenden Abbildung dargestellt.
1×N Mehrkanal-Optikschaltersystem
Elektronische Anforderungen
Pin-Definition
| Stift | Typ | Beschreibung | Ein-/Ausgang | Bemerkung |
| 1 | D0 | Parallele Datenschnittstelle 0 | Eingang | TTL (Standardwert für H-Pegel) |
| 2 | D3 | Parallele Datenschnittstelle 3 | Eingang | TTL (Standardwert für H-Pegel) |
| 3 | D4 | Parallele Datenschnittstelle 4 | Eingang | TTL (Standardwert für H-Pegel) |
| 4 | VIN | Leistungsaufnahme | Eingang | Gleichstrom 5 V ~ 12 V |
| 5 | GND | GND | Eingang | |
| 6 | D5 | Parallele Datenschnittstelle 5 | Eingang | TTL (Standardwert für H-Pegel) |
| 7 | D2 | Parallele Datenschnittstelle 2 | Eingang | TTL (Standardwert für H-Pegel) |
| 8 | TX | Serielle Schnittstelle senden | Ausgabe | TTL |
| 9 | RX | Serielle Schnittstelle empfangen | Eingang | TTL |
| 10 | D1 | Parallele Datenschnittstelle 1 | Eingang | TTL |
| 11 | BESCHÄFTIGT |
Besetztzeichen, hoher Pegel zeigt an, dass viel los ist |
Ausgabe | TTL |
| 12 | ALARM | Alarmsignal, hoher Pegel signalisiert hohe Temperatur oder erste Störung | Ausgabe | TTL |
| 13 | STROPHE | Signal der Parallelportauswahl, fallende Flanke ist wirksam | Eingang | TTL (Standardwert für H-Pegel) |
| 14 | ZURÜCKSETZEN | Hardware-Reset, niedriger Pegel effektiv | Eingang | TTL |
Firmware-Definition
1) UART-Parameter 115200,8,1,N
2) Alle Sendeanweisungen enden mit
(Geben Sie
(Der Zeilenumbruch
Kanalumschaltanleitung
| Anweisung | *SW |
| Parameter | *SWABC,000 für Status „Strom aus“, 001 für Kanal 1 |
| Rückgabedaten | CHAN:ABC, PCB-Stromversorgung ausgeschaltet und keine Datenrückmeldung |
|
Beispiele: *SW + ABC
Sendedaten: *SW001 |
|
Produktnummer anfragen
| Anweisung | *PN |
| Parameter | Keiner |
| Rückgabedaten | PN:AB.CD.EFGH |
|
Beispiele:
Sendedaten: *PN |
|
Seriennummer anfordern
| Anweisung | *SN |
| Parameter | Keiner |
| Rückgabedaten | SN: ABCDEFGHIJ |
|
Beispiele:
Sendedaten: *SN |
|
Beschreibung der parallelen Kommunikationsschnittstelle
Das 14PIN-Modul verfügt über 6 TTL-Steuerpins (D0~D5) und bis zu 64 Kanäle.
Verwenden Sie TTL, um die Pins D0~Dx zu steuern und den Kanal auszuwählen. TTL, Kanalumschaltung mit fallenden Flanken (STROBE).
Die Definitionen der Kanalauswahl sind in der folgenden Tabelle dargestellt:
|
Kanalauswahl |
D5 | D4 | D3 | D2 | D1 | D0 |
| Kanal 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Kanal 2 | 0 | 0 | 0 | 0 | 0 | 1 |
| Kanal 3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| Kanal 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| Kanal 64 | 1 | 1 | 1 | 1 | 1 | 1 |
Firmware-Version: C4-1, V01
Bestellinformationen
| Teilenummer | Spezifikation |
| MOSW-1X10-15-PM-09-05-03A-M2 | 1x10 PM MEMS-Lichtwellenleiterschalter, Modulgehäuse, 5 V Ansteuerspannung, 1550 nm, Corning PM1550-Faser (0,9 mm Bündelader, 0,5 m Länge), Ein-/Ausgangsstecker FC/APC (120 × 85 × 19 mm) |
