China 200G 400G DCI supplier

Mxn MEMS Optical Switch.

Eigenschaften

  • Bewährte MEMS-Haltbarkeit und Zuverlässigkeit
  • kompakter Formfaktor.
  • TTL UART Schnittstelle
  • qualifiziert für telcordia GR-1073-CORE und RoHS

Anwendungen

  • Auswahl der optischen Pfade.
  • Asautomatic Optisches Verteilerträger

  • Produktdetail

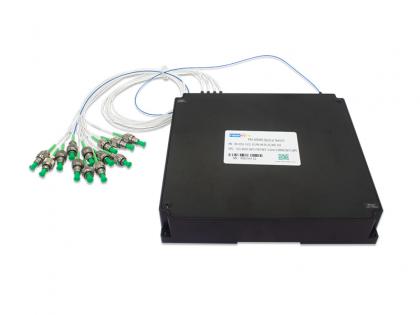

M X N MEMS Optische Schaltschalter OXC

M-MEMS-Lichtschalter wird in der optischen Querverbindung verwendet, OXC Anwendung. Es ist Auch als Matric Optical Switch genannt. Es ermöglicht Kanalauswahlen zwischen M-Eingangsfasern und N-Ausgangsfasern.

Fiberwdm MEMS Modular Single-Mode OXC basiert auf der in der Industrie nachgewiesene, langlebige, zuverlässige MEMS 1XN Optischer Schalter Komponenten. Jede mxn OXC besteht aus m 1XN OSW und n 1xm OSW.

Produktkonfigurationen.



HINWEIS: M * n erfordert weniger als 1024.

optische Spezifikationen.

Parameter

Wert

Einheit

Hinweis

Wellenlänge

1290 ~ 1330

1525 ~ 1568

1600-1650

Nm

oder kundenspezifizieren.

Testwellenlänge

1310 / 1550 / 1625 oder 1650

Nm

Mxn

8x8 / 8x16 / 16x16 / 16x32

M * n ≤1024

Einfügungsverlust

4x4

≤1.4 @S

db.

@ Cwl, 23 ° C

Ohne Anschlüsse

@S: 13 oder 15 oder 16

@D: 13 & 15 oder 15 & 16

(falls mit Anschlüssen oder Support @d, IL erhöht durch 0,4 dB)

4x8

≤1.6 @S

8x8

≤1.8 @S

8x16

≤1.9 @S

12x12

≤2.0 @S

16x16

≤2.0 @S

16x32

≤2.3 @S

24x24

≤2.5 @S

Rückflussdämpfung

≥45

db.

oder kundenspezifizieren.

Wiederholbarkeit

≤0.1

db.

Kreuzalk

≥50

db.

oder kundenspezifizieren.

Polarisationsabhängigkeitsverlust.

≤0.4

db.

Wellenlängenabhängigkeitsverlust.

≤0.6

db.

@ Cwl ± 20nm, 23 ° C

Temperaturabhängigkeitsverlust.

≤0,8

db.

Schalterzeit

≤15 @ 16x16

≤ 25 @ 24x24

Frau

ein Satz von Konfigurationslink

ZB: M1-N12

Haltbarkeit

≥1x10 9.

Zyklus

Maximale optische Kraft

≤500

MW

Elektrische und mechanische Spezifikationen

Parameter

Wert

Einheit

Hinweis

Wechselmodus

Nicht-Rasting

Steuerspannung

12.

v.

Modul

Abmessungen

150 × 150 × 20 @ 8x8

200x180x18 @ 16x16

200x180x18 @ 8x24

312x180x30 @ 24x24

Menkt

Modul

Umweltbedingungen

Parameter

Wert

Einheit

Hinweis

Betriebs-Temperatur

-5 ~ 65

° C

Lagertemperatur

-40 ~ 85

° C

Betriebsfeuchtigkeit.

5 ~ 95

% Rh

Lagerfeuchtigkeit

5 ~ 95

% Rh

Pigtail und Stecker Typ / Länge

Parameter

Wert

Einheit

Hinweis

Fibertyp.

G657A2 oder G657B3 250um bloße Faser

Faser Pigtail (alle Ports)

250um Faser oder 900UM lockeres Röhrchen

Faser Länge (alle Ports)

1,00 ± 0,05

M.

oder kundenspezifizieren.

optisch Anschluss (All Port)

keiner

oder kundenspezifizieren.

mechanische Zeichnungen.

8x8 OXC MEMS Optical Swtich
8x8 OXC MEMS Optical Swtich

8x8 OXC MEMS Optical Swtich

16x16 OXC MEMS Optical Swtich
16x16 OXC MEMS Optical Swtich

16x16 OXC MEMS Optical Swtich


24x 24 OXC MEMS Optical Swtich

24x 24 Ochsen C. Memes optisch swtich
