Die optischen 100G QSFP28 ER1 Transceivermodule unterstützen 100G Ethernet und eignen sich für Rechenzentrumsverbindungen bis zu 40 km über Singlemode-Glasfaser. Das 100G QSFP28 ER1 Modul entspricht der 100G-ER1-40-Spezifikation des 100G Lambda MSA. Die Sendeseite wandelt 4x25G NRZ elektrische Signale in 1x100G PAM4 optische Signale um. Die Empfangsseite wandelt 1x 100G PAM4 optisches Signal in 4x25G NRZ elektrische Signale um.

Das Modul enthält ein optisches Einkanalsignal mit einer Mittenwellenlänge von 1310 nm und einer Datenrate von 50 Gbaud. Die elektrische Schnittstelle ist in Sende- und Empfangsrichtung IEEE 802.3cd- und QSFP28 MSA-kompatibel. Die optische Schnittstelle ist mit einem Duplex-LC-Anschluss IEEE 802.3cd- und 100G-Lambda-MSA-kompatibel.

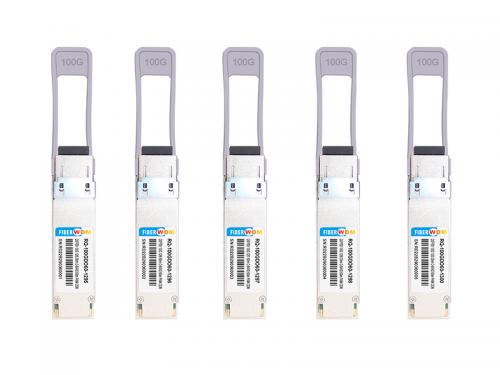

Das Singlemode-Transceiver-Modul der RQ-100GDO25-XXXX-Serie ist für mehrkanalige 100-GbE-Übertragungen über bis zu 25 km Distanz über Standard-G.652-Singlemode-Glasfaser (SMF) ausgelegt. Der Transceiver arbeitet mit einer Datenrate von 100 Gbit/s bei der nominalen DWDM-Wellenlänge von 1295,56 nm bis 1312,58 nm gemäß CW-WDM MSA. Dieses Modul kann vier Kanäle mit 25 Gbit/s (NRZ) elektrischen Eingangsdaten in einen Kanal mit 100 Gbit/s (PAM4) optischen Signalen und einen Kanal mit 100 Gbit/s (PAM4) optischen Signalen in vier Kanäle mit 25 Gbit/s (NRZ) elektrischen Ausgangsdaten konvertieren. Die elektrische Schnittstelle des Moduls ist kompatibel mit OIF CEI-28G-VSR und QSFP28 MSA. Es ist für den Einsatz in der RQ-100GDO25-XXXX-Serie QSFP28 100G O-Band DWDM 25KM SM LC Transceiver DWDM-Netzwerkausrüstung in städtischen Zugangs- und Kernnetzwerken konzipiert.

Merkmale Unterstützt Leitungsgeschwindigkeiten von 103,125 Gb/s bis 112,2 Gb/s OTU4 Integrierte 4-Kanal-Takt- und Datenwiederherstellung (CDR) in TX und RX LAN WDM EML Laser- und PIN-Empfänger mit SOA Bis zu 80 km Reichweite für G.652 SMF Hot-Plug-fähige 38-polige elektrische Schnittstelle QSFP28 MSA-kompatibel Optische BIDI-LC-Buchse RoHS-10-konform und bleifrei Hervorragende EMI-Leistung Einzelne +3,3 V Stromversorgung Maximaler Stromverbrauch 5,5 W Betriebstemperatur des Gehäuses Kommerziell: 0 ~ 70℃ Erweitert: -5 ~ +85℃ Anwendungen 100GBASE-ZR4 Ethernet-Verbindungen Infiniband QDR- und DDR-Verbindungen       Telekommunikationsnetzwerke

Funktionen Bis zu 106,25 Gbit/s Datenrate durch PAM4-Modulation 1x100G PAM4 EML-Laser Optische Duplex-LC-Buchsenschnittstelle Einzelne +3,3-V-Stromversorgung DDM-Funktion implementiert Hot-plug-fähiger QSFP28-Formfaktor Maximale Verbindungslänge von 500 m auf SMF-Glasfaser Geringe Verlustleistung:

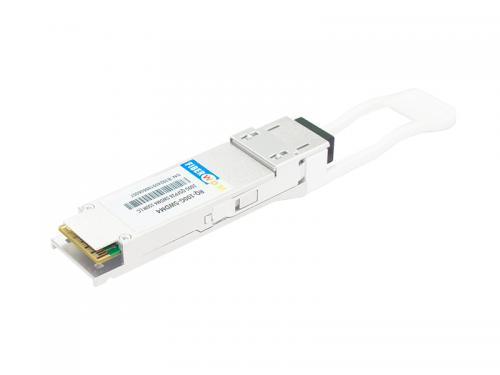

Funktion Kompatibel mit QSFP28 MSA Kompatibel mit SWDM MSA Kompatibel mit IEEE802.3bm CAUI-4 Hot-plug-fähiger QSFP28-Formfaktor 4x25Gb/s 850mm VCSEL-basierter Sender Unterstützt eine Gesamtbitrate von 103,1 Gbit/s Verlustleistung

  Merkmale Unterstützt Multirate (100GE und OTU4); von 103,1 Gbit/s bis 111,8 Gbit/s insgesamt; Lane-Bitrate 25,78 Gbit/s 100GE, 27,95 Gbit/s OTU4; Bis zu 40 km Übertragung mit SMF; LANWDM-Laser und PIN-Empfänger mit SOA; Elektrische Hochgeschwindigkeits-I/O-Schnittstelle (CAUI-4); MDIO-Schnittstelle mit integrierter digitaler Diagnose CFP2 MSA-Gehäuse mit Duplex-LC-Anschluss; Einzelne +3,3-V-Stromversorgung; Maximaler Stromverbrauch 14 W; Betriebsgehäusetemperatur: 0 bis +70 °C; Entspricht IEEE802.3ba und ITU-T G.959.1; Entspricht der EU-Richtlinie 2015/863/EU;   Anwendung 100GBASE-ER4;

Merkmale Unterstützt Single-Rate-103,1-Gbit/s-Aggregat (100GE); Lane-Bitrate 25,78 Gbit/s 100 GbE; Bis zu 10 km Übertragung mit SMF; LAN-WDM-Laser und PIN-Empfänger; Elektrische Hochgeschwindigkeits-I/O-Schnittstelle (CAUI-4); MDIO-Schnittstelle mit integrierter digitaler Diagnoseüberwachung; CFP2 MSA-Gehäuse mit Duplex-LC-Anschluss; Einzelne +3,3-V-Stromversorgung; Maximaler Stromverbrauch 6W; Betriebsgehäusetemperatur: -5 bis +70 °C; Entspricht IEEE802.3bm; Entspricht der EU-Richtlinie 2015/863/EU;   Anwendung 100GBASE-LR4;

Merkmale Unterstützt Multirate (100GE und OTU4); von 103,1 Gbit/s bis 111,8 Gbit/s insgesamt; Bis zu 10 km Übertragung mit SMF; LANWDM-Laser und PIN-Empfänger mit SOA; Elektrische Hochgeschwindigkeits-I/O-Schnittstelle (CAUI-4); MDIO-Schnittstelle mit integrierter digitaler Diagnose CFP2 MSA-Gehäuse mit Duplex-LC-Anschluss; Einzelne +3,3-V-Stromversorgung; Maximaler Stromverbrauch 12 W; Betriebsgehäusetemperatur: 0 bis +70 °C; Entspricht IEEE802.3ba und ITU-T G.959.1; Entspricht der EU-Richtlinie 2015/863/EU; Anwendung 100GBASE-LR4

Merkmale Unterstützt Multirate (100GE und OTU4) von insgesamt 103,1 Gbit/s bis 111,8 Gbit/s. Lane-Bitrate 25,78 Gbit/s 100GE, 27,95 Gbit/s OTU4 Bis zu 10 km Übertragung mit SMF Elektrische Hochgeschwindigkeits-I/O-Schnittstelle (CAUI-10) MDIO-Schnittstelle mit integrierter digitaler Diagnoseüberwachung CFP MSA-Gehäuse mit Duplex-LC-Anschluss Einzelne +3,3-V-Stromversorgung Maximaler Stromverbrauch 12W Betriebsgehäusetemperatur: 0 bis +70 °C Entspricht IEEE802.3ba und ITU-T G.959.1 Entspricht der EU-Richtlinie 2015/863/EU Anwendung 100GBASE-LR4

Merkmale CAUI -10 Elektrische Schnittstelle: 10 Spuren bei 10 Gbit/s für CFP-Port CAUI -4 Elektrische Schnittstelle: 4 Lanes bei 25,78 Gbit/s für QSFP28-Port Hot-Plug-fähig FEC mit geringer Latenz MDIO, I2C-Unterstützung Konform mit CFP MSA Betriebstemperatur des Gehäuses: 0 bis 70 °C Das RQ-CFP-QSFP28-F-Adaptermodul wandelt einen 100-Gigabit-CFP-Port in einen 100-Gigabit-QSFP28-Port um. Mit dem Adaptermodul haben Kunden die Flexibilität, den 100-Gigabit-CFP-Schnittstellenport eines Switches mit CFP-Modulen oder QSFP28-Modulen zu nutzen.Für 100G-Ethernet kann der Referenztakt 161,133 MHz oder 644,531 MHz umschalten; Für OUT 4 kann der Referenztakt 174,703 MHz oder 698,812 MHz umschalten; Benutzer können über die Registerkonfiguration steuern, ob die FEC-Funktion aktiviert ist oder nicht.

Merkmale Unterstützt 100GBASE-LR1-10 BIDI Spursignalisierungsrate 106,25 Gbit/s mit PAM4 Bis zu 10 km Übertragung mit SMF EML-Laser und PIN-Empfänger 4x25,78 Gbit/s mit elektrischer NRZ-Schnittstelle (CAUI-4) Elektrische Hochgeschwindigkeits-I/O-Schnittstelle I2C-Schnittstelle mit integrierter digitaler Diagnoseüberwachung QSFP28 MSA-Gehäuse mit Simplex-LC-Anschluss Einzelne +3,3-V-Stromversorgung Unterstützt HW TX_DIS und RX_LOS für Telekommunikationsanwendungen Maximaler Stromverbrauch 4 W Betriebsgehäusetemperatur: 0 bis +70 °C Entspricht den Standards 802.3cu, SFF-8636 und SFF-8679 Entspricht der EU-Richtlinie 2015/863/EU Anwendung 100GBASE-LR1- 10 BIDI Transceiver-Typen:
