Das Modul enthält ein optisches Einkanalsignal mit einer Mittenwellenlänge von 1310 nm und einer Datenrate von 50 Gbaud. Die elektrische Schnittstelle ist in Sende- und Empfangsrichtung IEEE 802.3cd- und QSFP28 MSA-kompatibel. Die optische Schnittstelle ist mit einem Duplex-LC-Anschluss IEEE 802.3cd- und 100G-Lambda-MSA-kompatibel.

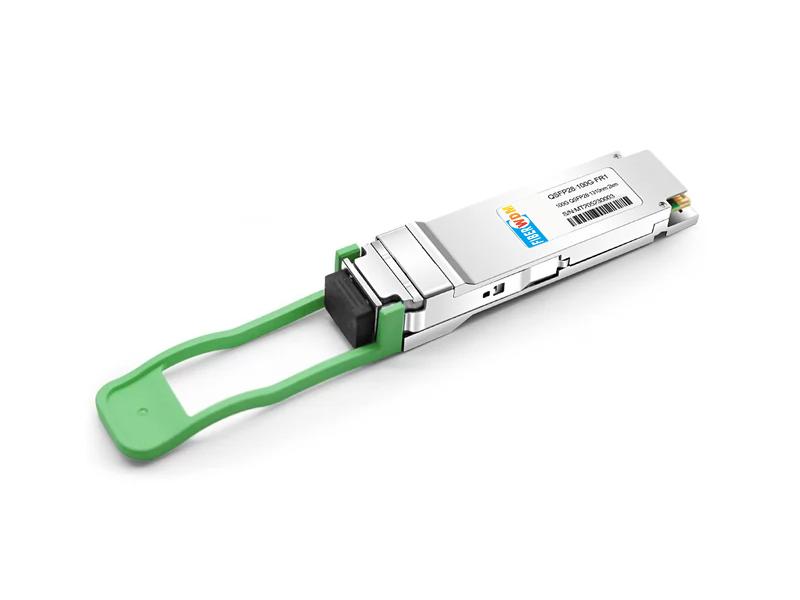

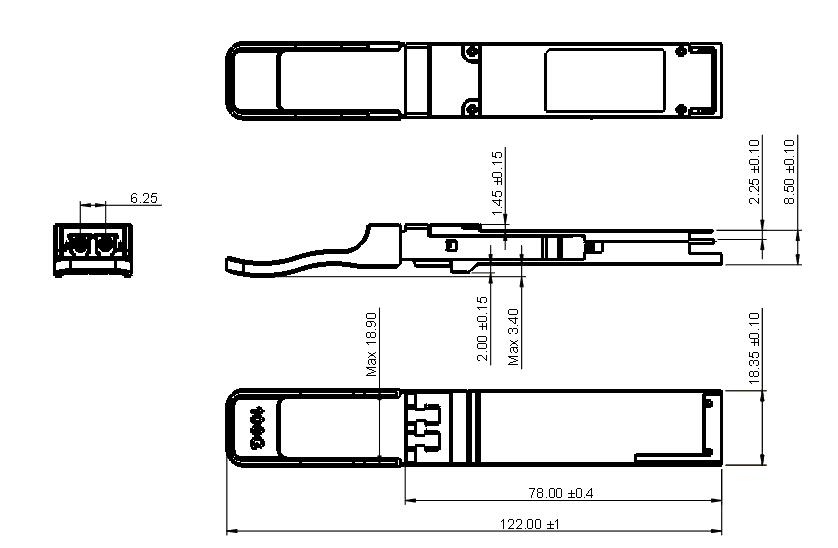

QSFP28-100G-FR1 100G QSFP28 Single Lambda FR 1310 nm 2 km LC SMF mit optischem FEC DDM-Transceiver
Formfaktor | QSFP28 | Max. Datenrate | 100 Gbit/s einzelnes Lambda |
Wellenlänge | 1310 nm | Max. Entfernung | 2 km |
Anschluss | Duplex-LC | Sendertyp | EML |
Kabeltyp | SMF | Empfängertyp | STIFT |
TX-Leistung | -2,4 bis +4,0 dBm | Empfängerempfindlichkeit | < -4,5 dBm |
DDM-Unterstützung | JA | FEC-Unterstützung | JA |
Protokolle | 100G Lambda MSA 100G-FR, 100G Ethernet | Betriebstemperatur | 0 bis 70 °C (32 bis 158 °F) |
Produkteigenschaften
Anwendungen
Transceiver-Funktionsdiagramm
Es muss beachtet werden, dass der Betrieb über die einzelnen absoluten Maximalwerte hinaus zu dauerhaften Schäden an diesem Modul führen kann.
Parameter |
Symbol |
Mindest |
Max |
Einheiten |
Lagertemperatur |
TS |
-40 | 85 |
Grad Celsius |
Betriebsgehäusetemperatur |
SPITZE |
0 | 70 |
Grad Celsius |
Versorgungsspannung |
VCC |
-0,5 |
3.6 |
V |
Relative Luftfeuchtigkeit (nicht kondensierend) |
RH |
0 | 85 |
% |
Schadensschwelle, jede Spur |
THd |
5.5 |
dBm |
Parameter |
Symbol |
Mindest |
Typisch |
Max |
Einheiten |
Hinweise |
Betriebsgehäusetemperatur |
SPITZE |
0 |
70 |
Grad Celsius |
||
Versorgungsspannung |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
Elektrische Datenrate, jede Spur (NRZ) |
25,78125 |
Gbit/s |
||||
Optische Datenrate (PAM4) |
53.125 |
GBd |
||||
Genauigkeit der Datenrate |
-100 |
100 |
ppm | |||
Bitfehlerverhältnis vor FEC |
2,4 x 10 -4 |
|||||
Post-FEC-Bitfehlerverhältnis |
1x10 -12 |
1 | ||||
Steuereingangsspannung hoch |
2 |
Vcc |
V | |||
Steuereingangsspannung niedrig |
0 | 0,8 | V | |||
Verbindungsdistanz mit G.652 |
D |
0,002 |
2 | km | 2 |
Hinweise:
1. Die FEC-Funktion ist im Modul eingebettet.
2. FEC muss aktiviert sein, um die maximale Transaktionsdistanz zu unterstützen.
MSA-kompatibler Anschluss
Sofern nicht anders angegeben, werden die folgenden digitalen Diagnosemerkmale unter normalen Betriebsbedingungen definiert.
Parameter |
Symbol |
Mindest |
Max |
Einheiten |
Hinweise |
Absoluter Fehler des Temperaturmonitors |
DMI_Temp |
-3 |
3 |
Grad Celsius |
Über den Betriebstemperaturbereich hinaus |
Versorgungsspannungsüberwachung absoluter Fehler |
DMI _VCC |
-0,1 |
0,1 |
V |
Über den gesamten Betriebsbereich |
Absoluter Fehler des Kanal-RX-Leistungsmonitors |
DMI_RX_Ch |
-2 |
2 |
dB |
1 |
Kanal-Bias-Strommonitor |
DMI_Ibias_Ch |
-10% |
10 % |
mA |
|
Absoluter Fehler des Kanal-TX-Leistungsmonitors |
DMI_TX_Ch |
-2 |
2 |
dB |
1 |
Hinweise:
1. Aufgrund der Messgenauigkeit verschiedener Singlemode-Fasern kann es zu einer zusätzlichen Schwankung von +/-1 dB oder einer Gesamtgenauigkeit von +/- 3 dB kommen.
Teilenummer |
Produktbeschreibung |
QSFP28-100G-FR1 |
100 Gbit/s QSFP28 FR Single Lambda, 1310 nm, LC-Anschluss, 2 km, 0 °C bis +70 °C, mit DDM |
