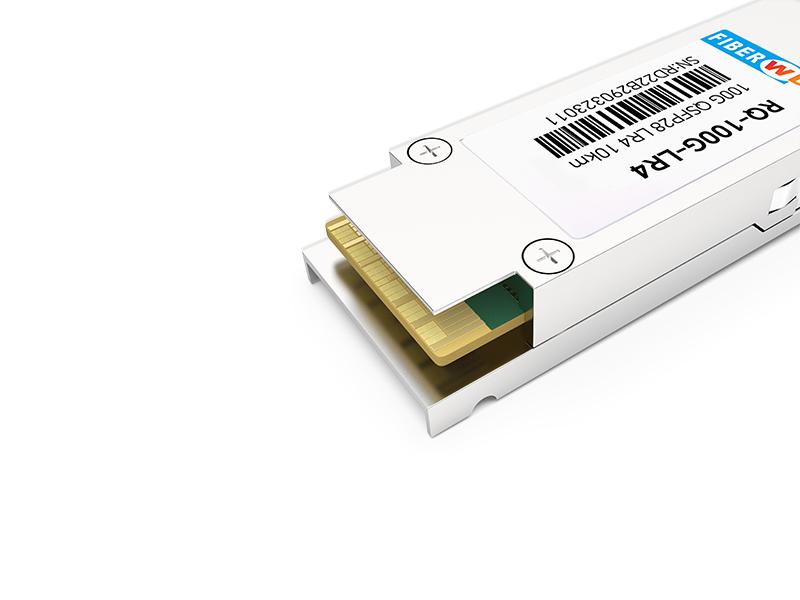

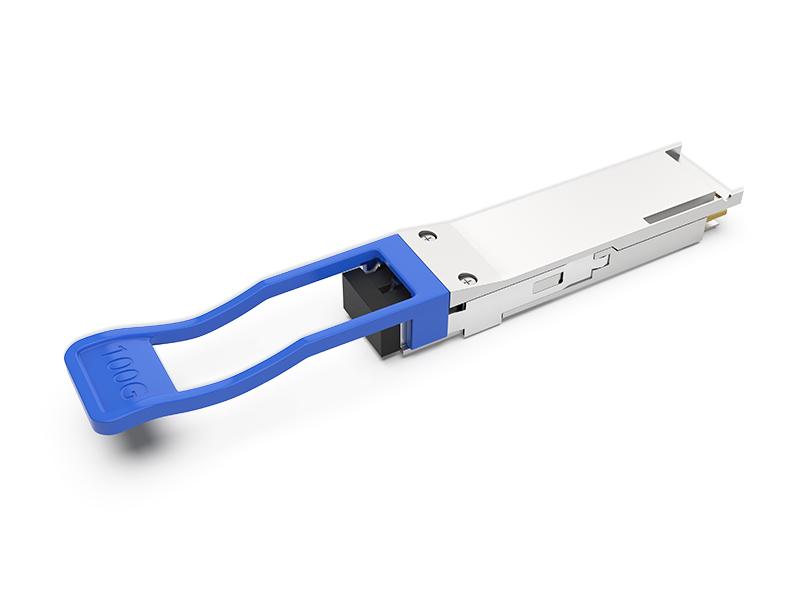

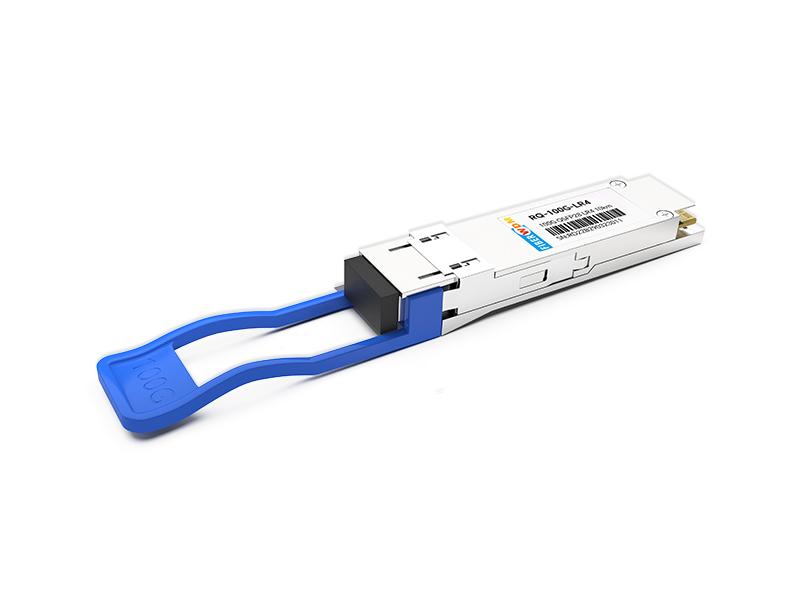

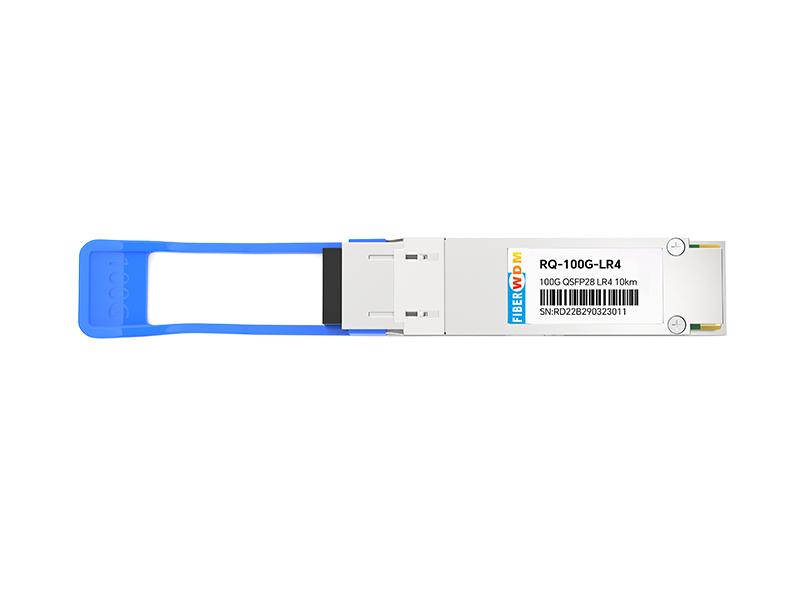

100G QSFP28 LR4 optisches Transceiver-Modul, unterstützt 100Gb/s und eine Übertragungsentfernung von bis zu 10 km über SM-Faser, es eignet sich für Hochgeschwindigkeits-IDC-Verbindungslösungen und so weiter.
Merkmale

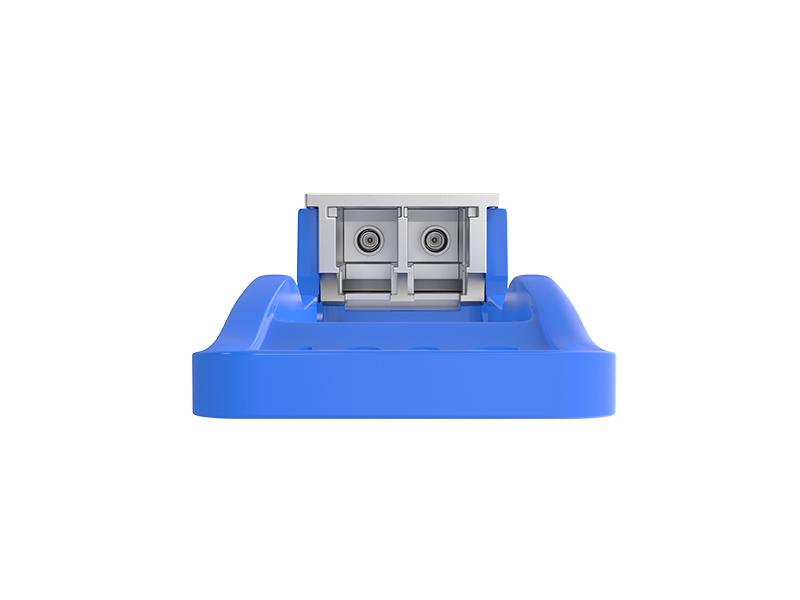

100G LR4 10km QSFP28 Transceiver Hot-Plug-fähig, LAN-WDM4 Duplex-LC-Anschluss, Singlemode
Der QSFP28 100G LR4 10KRQ-100G-LR4 ist ein Transceivermodul, das für optische Kommunikationsanwendungen über 10 km entwickelt wurde. Das Design entspricht dem 100GbASE-LR4 der IEEE 802.3-2012 Klausel 88, dem IEEE 802.3bm CAUI-4 Chip-zu-Modul-Elektrostandard sowie dem ITU-T G.959.1-2012-02 Standard. Das Modul wandelt 4 Eingangskanäle (ch) mit 25,78 Gbps bis 27,95 Gbps elektrischen Daten in 4 optische Signalspuren um und multiplext sie zu einem einzigen Kanal für die optische Übertragung mit 100 Gb/s. Umgekehrt demultiplext das Modul auf der Empfängerseite einen optischen 100-Gb/s-Eingang in 4 Signalspuren und wandelt diese in 4 Ausgangsspuren mit elektrischen Daten um.
Absolute Höchstwerte
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
Lagertemperatur |
TS |
-40 |
|
+85 |
°C |
|
Versorgungsspannung |
VCCT, R |
-0,5 |
|
4 |
V |
|
Relative Luftfeuchtigkeit |
RH |
0 |
|
85 |
% |
Empfohlene Betriebsumgebung:
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
Gehäuse-Betriebstemperatur |
TC |
0 |
|
+70 |
°C |
|
Versorgungsspannung |
VCCT, R |
+3.13 |
3.3 |
+3.47 |
V |
|
Versorgungsstrom |
ICC |
|
1100 |
1500 |
mA |
|
Leistungsaufnahme |
PD |
|
|
5 |
W |
Elektrische Eigenschaften (TOP = 0 bis 70 °C, VCC = 3.13 bis 3.47 Volt
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Einheit |
Hinweis |
||
|
Datenrate pro Kanal |
|
- |
25.78125 |
|
Gbps |
|
||
|
|
|
27.9525 |
|
|
||||
|
Leistungsaufnahme |
|
- |
3.6 |
5 |
W |
|
||
|
Versorgungsstrom |
Icc |
|
1.1 |
1.5 |
A |
|
||
|
Steuerungs-E/A-Spannung-Hoch |
VIH |
2.0 |
|
Vcc |
V |
|
||
|
Steuerungs-I/O-Spannung-Niedrig |
VIL |
0 |
|
0.7 |
V |
|
||
|
Kanal-zu-Kanal-Versatz |
TSK |
|
|
35 |
Ps |
|
||
|
RESETL-Dauer |
|
|
10 |
|
Us |
|
||
|
RESETL-Aufhebungszeit |
|
|
|
100 |
ms |
|
||
|
Einschaltzeit |
|
|
|
100 |
ms |
|
||
|
Sender |
||||||||
|
Toleranz der einseitigen Ausgangsspannung |
|
0.3 |
|
Vcc |
V |
1 |
||
|
Toleranz der Gleichtaktspannung |
|
15 |
|
|
mV |
|
||
|
Differenzspannung am Sendeeingang |
VI |
150 |
|
1200 |
mV |
|
||
|
Differenzielle Sendeeingangsimpedanz |
ZIN |
85 |
100 |
115 |
|
|
||
|
Datengesteuerter Eingangs-Jitter |
DDJ |
|
0.3 |
|
UI |
|
||
|
Empfänger |
||||||||
|
Toleranz der einseitigen Ausgangsspannung |
|
0.3 |
|
4 |
V |
|
||
|
Rx-Ausgangsdifferenzspannung |
Vo |
370 |
600 |
950 |
mV |
|
||
|
Anstiegs- und Abfallspannung des Rx-Ausgangs |
Tr/Tf |
|
|
35 |
ps |
1 |
||
|
Gesamtjitter |
TJ |
|
0.3 |
|
UI |
|
||
Hinweis:
1. 20~80%
Optische Parameter (TOP = 0 bis 70°C, VCC = 3.0 bis 3.6 Volt)
|
Parameter |
Symbol |
Min. |
Typ |
Max. |
Einheit |
Ref. |
||
|
Sender |
||||||||
|
Wellenlängenzuweisung |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
||
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|||
|
Unterdrückungsverhältnis des Nebenmodus |
SMSR |
30 |
- |
- |
dB |
|
||
|
Gesamte durchschnittliche Sendeleistung |
PT |
-4 |
- |
8.3 |
dBm |
|
||
|
Durchschnittliche Sendeleistung, jede Spur |
|
-4 |
- |
4.5 |
dBm |
|
||
|
Unterschied der Sendeleistung zwischen beliebigen zwei Spuren (OMA) |
|
- |
- |
6.5 |
dB |
|
||
|
Optische Modulationsamplitude, jede Spur |
OMA |
-4 |
|
4.5 |
dBm |
|
||
|
Startleistung in OMA abzüglich Transmitter- und Dispersionsstrafe (TDP), jede Spur |
|
-4.8 |
- |
|
dBm |
|
||
|
TDP, jede Spur |
TDP |
|
|
2.2 |
dB |
|
||
|
Löschverhältnis |
ER |
4 |
- |
- |
dB |
|
||
|
Definition der Augenschutzmaske des Transmitters {X1, X2, X3, Y1, Y2, Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
|
|
|
||
|
Toleranz der optischen Rückflussdämpfung |
|
- |
- |
20 |
dB |
|
||
|
Durchschnittliche Startleistung des ausgeschalteten Transmitters, jede Spur |
Poff |
|
|
-30 |
dBm |
|
||
|
Relatives Intensitätsrauschen |
Rin |
|
|
-128 |
dB/HZ |
1 |
||
|
Toleranz der optischen Rückflussdämpfung |
|
- |
- |
12 |
dB |
|
||
|
Empfänger |
||||||||
|
Schadensgrenze |
THd |
3.3 |
|
|
dBm |
1 |
||
|
Äquivalente Empfindlichkeit pro Kanal |
Rxsens |
|
|
-10.6 |
dBm |
1 |
||
|
Durchschnittliche Leistung am Empfängereingang, jede Lane |
R |
-10.6 |
|
0 |
dBm |
|
||
|
RSSI-Genauigkeit |
|
-2 |
|
2 |
dB |
|
||
|
Empfängerreflexion |
Rrx |
|
|
-26 |
dB |
|
||
|
Empfängerleistung (OMA), jede Lane |
|
- |
- |
3.5 |
dBm |
|
||
|
LOS-Deaktivierung |
LOSD |
|
|
-15 |
dBm |
|
||
|
LOS-Aktivierung |
LOSA |
-25 |
|
|
dBm |
|
||
|
LOS-Hysterese |
LOSH |
0.5 |
|
|
dB |
|
||
Hinweis
1. 12-dB-Reflexion
Bestellinformationen
|
Produktnummer |
Datenrate (Gb/s) |
Wellenlänge (nm) |
Reichweite (km) |
LD |
Sendeleistung (dBm) |
PD |
Empfindlichkeit Rx (dBm) |
Temperatur (℃) |
|
RQ-100G-LR4 |
100 |
1310nm |
10 |
LAN WDM DFB |
-4.3~4.5 |
PIN |
|
0~70 |
