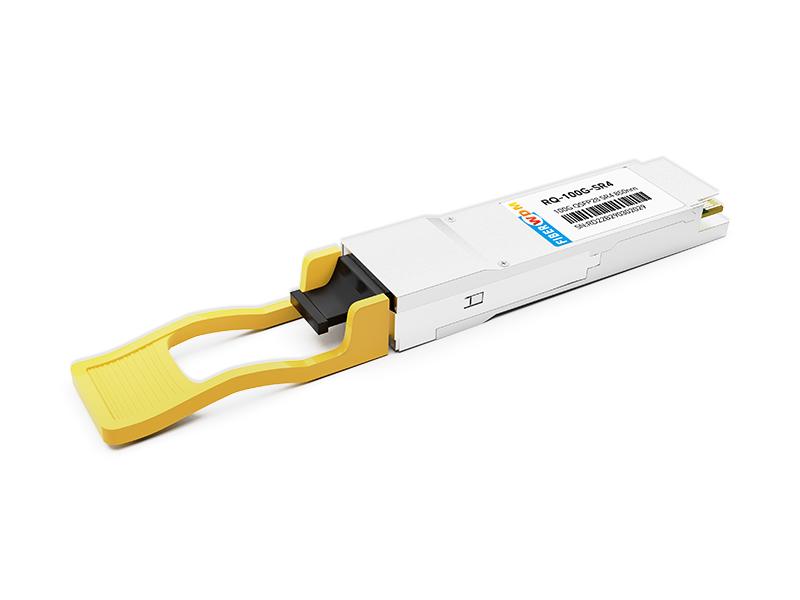

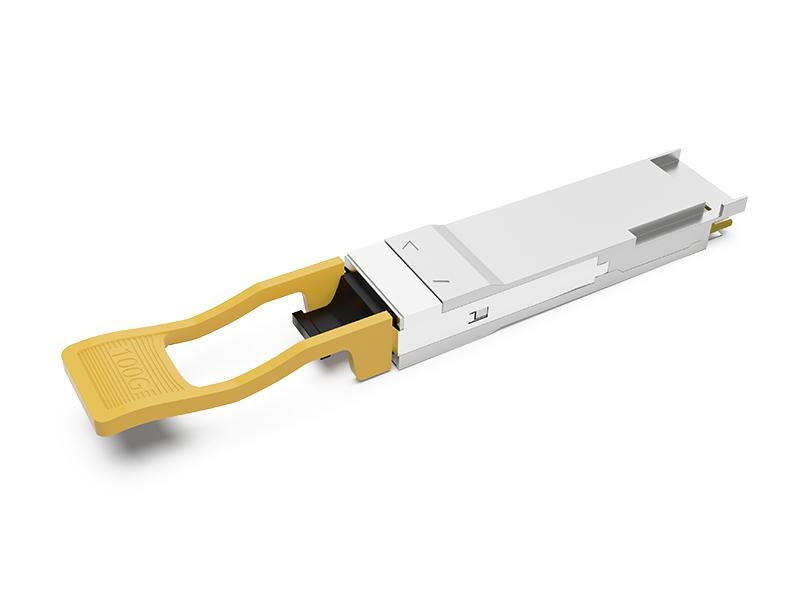

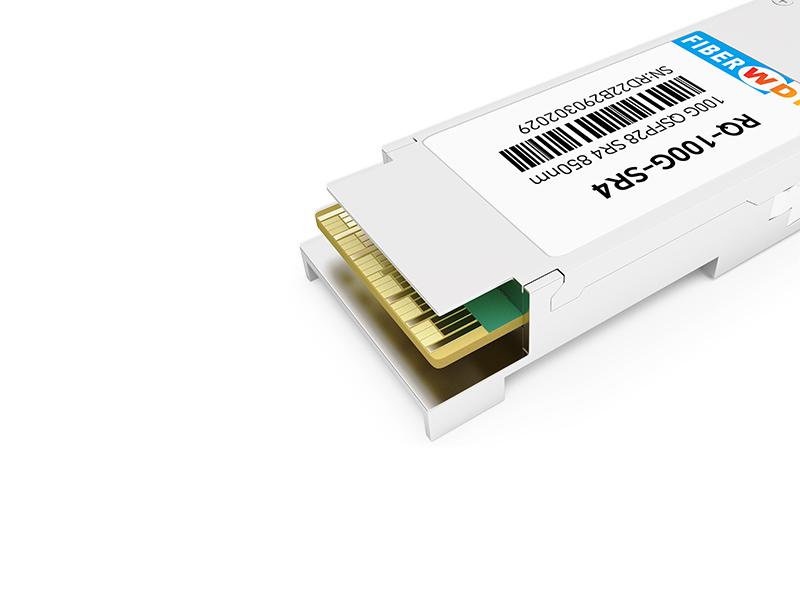

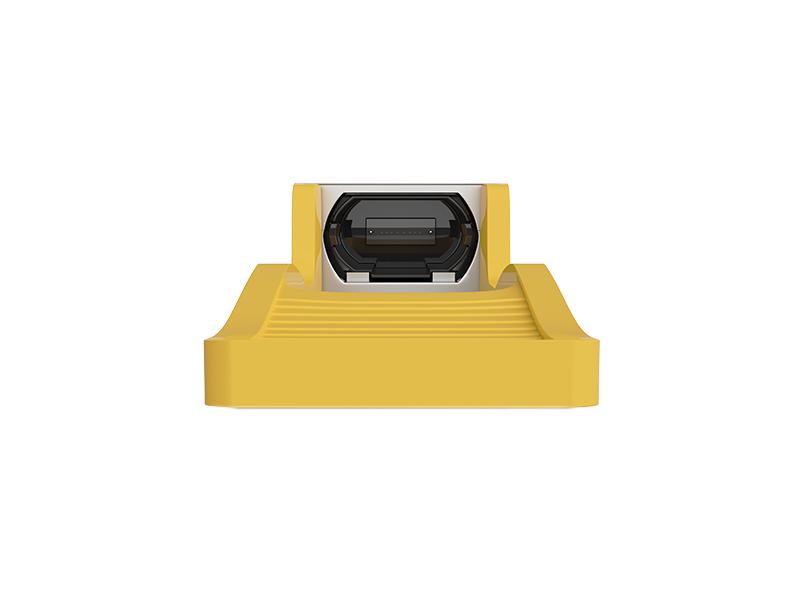

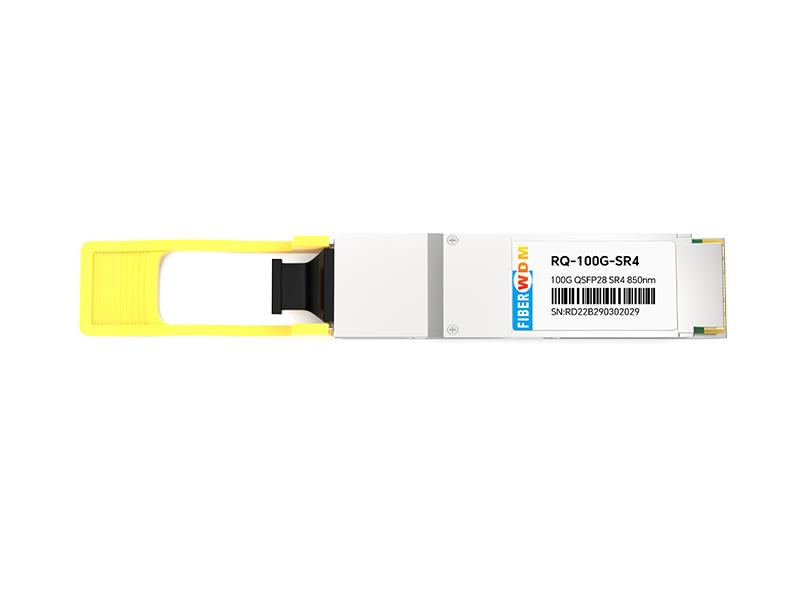

100G QSFP28 SR4 100m 850nm MPO Optischer Transceiver

Parameter

Symbol

Mindest

max

Einheiten

Lagertemperaturbereich

TSTG

-40

+85

⁰C

Versorgungsspannung

VCC

0

4

v

Relative Luftfeuchtigkeit

RH

5 % bis 85 % nicht kondensierend

Parameter

Symbol

Mindest

max

Einheiten

Gehäusetemperaturbetrieb

TCASE

0

70

⁰C

Versorgungsspannung

Vcc

3.14

3.46

v

Energieverbrauch

PDI-SS

2.5

W

Verbindungsentfernung über OM4-Glasfaser

100

M

Verbindungsentfernung über OM3Fiber

70

M

Senderparameter

Mindest

Typisch

max

Einheiten

Signalisierungsrate, jede Fahrspur

25,78125 ± 100 ppm

Gbit/s

Mittlerer Wellenlängenbereich

840

850

860

nm

Modulationsformat

NRZ

Durchschnittliche Startleistung pro Bahn

-8.4

2.4

dBm

RMS-Spektralbreite

0,6

nm

Optische Modulation

Amplitude, jede Bahn

-6.4

3.0

dBm

Durchschnittliche Startleistung pro Bahn bei TX-Aus-Zustand

-30.0

dBm

Startleistung in OMA minus TDEC, jede Spur

-7.3

dBm

Sender- und Dispersions-Augenverschluss, jede Bahn

4.3

dB

Extinktionsverhältnis

2.0

dB

Toleranz gegenüber optischer Rückflussdämpfung

12

dB

Augenmaskendefinition des Senders {X1,

X2,X3,Y1,Y2,Y3}

{0,3,0,38,0,45,0,35,0,41,0,5}

Empfängerparameter

Mindest

Typisch

max

Einheiten

Signalisierungsrate, jede Fahrspur

25,78125 ± 100 ppm

Gbit/s

nm

Lane-Wellenlängenbereich

840

850

860

Modulationsformat

NRZ

Schadensschwelle

3.4

dBm

Durchschnittliche Empfangsleistung, jede Bahn

- 10.3

2.4

dBm

Empfängerleistung, jede Spur (OMA)

3.0

dBm

Empfängerreflexion

- 12.0

dB

Stressed Receiver Sensitivity (OMA), jede Bahn

-5.2

dBm

Gestresste Bedingungen für die Empfindlichkeit des Stressempfängers

Gestresste Augenschließung

4.3

dB

betont Auge J2Jitter

0,39

Benutzeroberfläche

betont Auge J4Jitter

0,53

Benutzeroberfläche

OMA jeder Angreiferspur

3

dBm

Augenmasken-Definition des gestressten Empfängers {X1,X2,X3,Y1,Y2,Y3}

{0,28,0,5,0,5,0,33,0,33,0,4}

RX_LOS_Assert Min/Max

-30.0

dBm

RX_LOS_De-Assert Min/Max

- 12.0

dBm

RX_LOS_Hysterese

0,5

dB

Senderparameter

Mindest

Typisch

max

Einheit

Signalisierungsrate pro Spur (Reichweite)

25,78125 ± 100 ppm

GBd

AC-Gleichtakt-Ausgangsspannung (RMS)

17.5

mV

Differentielle Ausgangsspannung

900

mV

Augenweite

0,57

Benutzeroberfläche

Augenhöhe, Differential

228

mV

Vertikaler Augenschluss

5.5

dB

Rückflussdämpfung am Differenzausgang

Gleichung (83E– 2)

dB

Gemeinsam mit der Rückflussdämpfung der Gegentaktumwandlung

Gleichung (83E– 3)

dB

Differentielle Terminierungsfehlanpassung

10

%

Übergangszeit (20 % bis 80 %)

12

p.s

DC-Gleichtaktspannung

-350

2850

mV

Empfängerparameter

Mindest

Typisch

max

Einheit

Signalisierungsrate pro Spur (Reichweite)

25,78125 ± 100 ppm

GBd

AC-Gleichtakt-Ausgangsspannung (RMS)

17.5

mV

Differentielle Ausgangsspannung

900

mV

Augenweite

0,57

Benutzeroberfläche

Augenhöhe, Differential

228

mV

Vertikaler Augenschluss

5.5

dB

Rückflussdämpfung am Differenzausgang

Gleichung (83E– 2)

dB

Gemeinsam mit der Rückflussdämpfung der Gegentaktumwandlung

Gleichung (83E– 3)

dB

Differentielle Terminierungsfehlanpassung

10

%

Übergangszeit (20 % bis 80 %)

12

p.s

Produktnummer

Datenrate (Gb/s)

Wellenlänge (nm)

Reichweite (km)

LD

Sendeleistung (dBm)

PD

Rx-Empfindlichkeit (dBm)

Temperatur (℃)

RQ-100G-SR4

100

850nm

0,1

VCSEL

-8,4 ~ 2,4

STIFT

<-10.3

0~70
