Produktmerkmale: Maximale Unterstützung: 16 x 100 Gbit/s clientseitig, 8 x 200 Gbit/s oder 4 x 400 Gbit/s leitungsseitig bei der Übertragung. Die maximale Gesamtübertragsrate beträgt 1,6 Tbit/s (3,2 Tbit/s bidirektional) in einem 1U-Gerät. Höhere Übertragungskapazität durch Gerätestapelung. Maximal bis zu 19,2 Tbit/s (200G*96ch@50GHz) oder 25,6 Tbit/s (400G*64 75GHz oder 400G*48 100GHz). Modulares 1U-Gehäusedesign, Einzelplatine mit Hot-Swap-Funktion, unterstützt reibungslose Upgrades und ermöglicht die flexible Erweiterung oder Entfernung von Diensten je nach Bedarf. Duales Netzteil, kompatibel mit Wechselstrom- oder Gleichstromversorgung DC-48V. Vollständiges Netzwerkmanagementprotokoll: unterstützt WEB, SNMP, CLI, TLI und andere Netzwerkmanagementschnittstellen. Unterstützt zwei Netzwerkmanagementkarten, 1+1 Netzwerkfunktion.

Produktmerkmale Die Einzelplatine unterstützt eine kohärente Übertragung von 4*100G bis 1*400G, wodurch eine einkanalige leitungsseitige 400G-Übertragung realisiert werden kann. Die Wellenlänge ist einstellbar und unterstützt bis zu 400G 75GHz * 64 Wellen oder 400G*100Ghz 48 Wellen, 200G 50GHz * 96 Wellen. Mit flexibler kohärenter Modulationstechnologie: DP-16QAM, DP-8QAM, DP-QPSK. Mehrere FEC-Fehlerkorrekturtechnologien: oFEC, CFEC, SCFEC, SDFEC. Unterstützt flexible Servicezugriffsfunktionen: 100GE, 100GE KR4, OTU4 und 100G FlexE. Unterstützt perfekte Leistungsüberwachung und statistische Funktionen. Unterstützt Ethernet-RMON-Leistungsstatistiken, LLDP-Überwachung, Konstellationsdiagrammüberwachung, DM-Verzögerungs- und PRBS-Erkennungsfunktionen, OTN PM- und SM-Leistungsstatistiken und andere Funktionen. Unterstützt die Echtzeitüberwachung von hochpräziser Platinentemperatur, Spannung, Strom und Stromverbrauch. Die Clientseite unterstützt mehrere Modulschnittstellentypen: 100GSR4/CWDM4/LR4/PSM4. Unterstützt eine einheitliche Netzwerkverwaltungsplattform, Netzwerkverwaltungsmethoden SNMP, CLI, Web, NMS (grafische Oberfläche).

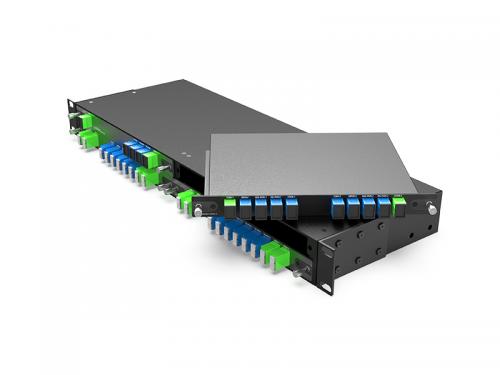

Produktmerkmale Flexibles Netzwerk mit kompaktem Platzbedarf und hoher Skalierbarkeit. Unterstützt im laufenden Betrieb austauschbare CWDM/DWDM/EDFA/OLPS/OTAP-Servicekarten. Unterstützt den Zugriff auf verschiedene Dienste wie SDH, SONET, Ethernet, SAN, OTN und Video. Unterstützt maximale Einzelkanalraten von 100G, 200G und 400G. Unterstützt verschiedene Netzwerkkonfigurationen, darunter Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Ringtopologien, mit Optionen für bidirektionale Übertragung über eine oder zwei Glasfasern. Unterstützt die Interoperabilität mit Client-Geräten verschiedener Hersteller, einschließlich Singlemode- (1310nm/1550nm), Multimode- (850nm/1310nm) und Ethernet-Anschlüssen (RJ45), und ermöglicht so die optische Add-Drop-Multiplexing-Funktionalität (OADM) und die Wellenlängenkonvertierung an Zwischenknoten. Unterstützt eine SNMP-basierte, einheitliche Netzwerkmanagementplattform mit Managementoptionen wie CLI (Telnet und Konsole), Webinterface und NetView (grafische Oberfläche). Unterstützt 1+1 Hot-Swap-fähige redundante Notstromversorgung mit Optionen für AC- und DC-Stromquellen.

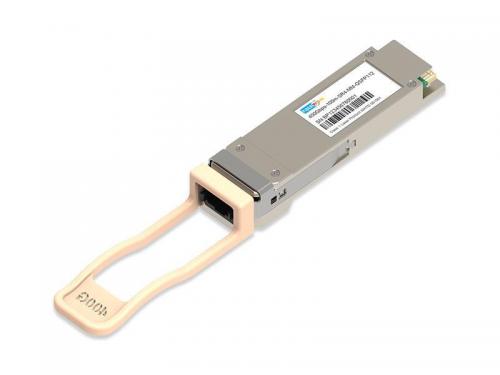

Das QSFP-DD 400G LR8-Modul ist für optische Kommunikationsanwendungen über 10 km ausgelegt und entspricht dem IEEE 802.3cn-Standard für 400GE Ethernet. Das Modul umfasst einen 8-Kanal-Sender, einen 8-Kanal-Empfänger und einen Modulmanagementblock mit seriellen 2-Draht-Schnittstellen. Die optischen Signale werden über einen branchenüblichen LC-Stecker auf eine Singlemode-Faser gemultiplext. Ein Blockdiagramm ist in Abbildung 1-1 dargestellt.

Der FSW14M05F ist ein 1×4 (4×1) optischer Schalter, entwickelt von Guangzhou Ruid Electronic Technology Co., Ltd. Er nutzt Stufenindex-Multimodefasern und ist speziell für den sichtbaren Lichtbereich von 405–640 nm ausgelegt. Dieses Produkt verwendet präzise mikroelektromechanische oder optische Festkörper-Schalttechnologie, um ein schnelles und zuverlässiges Umschalten des optischen Pfades zwischen einem Eingangskanal und vier Ausgangskanälen zu ermöglichen. Er eignet sich für hochpräzise Anwendungen, die eine dynamische Auswahl des optischen Pfades über mehrere Kanäle erfordern, wie z. B. industrielle Inspektion, biomedizinische Bildgebung, Spektralanalyse, Laserstrahlteilung und wissenschaftliche Forschungsexperimente.

Anwendung 400GBASE-ER4-30; 400G Ethernet; Rechenzentrum / Cloud-Anwendung.

Der optische Transceiver 100G LR1 SFP56-DD (100G SFP56-DD LR1) ist für den Einsatz in 100-Gigabit-Ethernet-Verbindungen über Singlemode-Glasfaser (SMF) mit einer Reichweite von bis zu 10 km konzipiert. Er ist kompatibel mit den Standards SFP56-DD MSA, IEEE 802.3CU, 100G Lambda 100G LR1 und 100GAUI-2 (ohne FEC). Digitale Diagnosefunktionen stehen über die I²C-Schnittstelle gemäß SFP56-DD MSA zur Verfügung. Das Modul verfügt über einen optischen Einkanal-Signalkanal mit einer Mittenwellenlänge von 1311 nm und arbeitet mit einer Datenrate von 100 Gbit/s. Es kann zwei Kanäle mit je 53 Gbit/s elektrischen Eingangsdaten (PAM4) in einen Kanal mit 106 Gbit/s optischen Signal (PAM4) umwandeln und umgekehrt. Die optische Schnittstelle ist ein Duplex-LC-Stecker. Der leistungsstarke, gekühlte EML-Sender und der hochempfindliche PIN-Empfänger gewährleisten optimale Leistung für 100-Gigabit-Ethernet-Anwendungen mit Entfernungen bis zu 10 km.

SFP28 CWDM(1271~1371nm) optischer Transceiver integriert Empfangs- und Sendeweg in einem Modul. Auf der Senderseite wird einer der seriellen Datenströme wiederhergestellt, neu getaktet und an den Lasertreiber weitergeleitet. Auf der Empfangsseite wird der optische Datenstrom durch eine PIN und einen Transimpedanzverstärker wiederhergestellt und neu getaktet. Dieses Modul verfügt über eine hot-pluggable elektrische Schnittstelle und niedrigen Stromverbrauch. Das Produkt ist hinsichtlich Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnose-Schnittstelle gemäß SFP28 und konform zu IEEE 802.3cc ausgelegt.

Der FiberWDM RQD-200G10-PSM8 ist ein 8-Kanal-QSFP-DD-PSM8-Transceiver mit steckbarer, paralleler Bauform für 2×100-Gigabit-Ethernet- und Infiniband-DDR/EDR-Anwendungen. Dieses Hochleistungsmodul eignet sich ideal für Datenkommunikation und Verbindungsanwendungen. Es integriert acht Datenleitungen in jeder Richtung mit einer Bandbreite von 208 Gbit/s. Jede Leitung kann mit 26 Gbit/s über eine Distanz von bis zu 10 km über G.652-SMF betrieben werden. Die Module sind für den Betrieb in Singlemode-Fasersystemen mit einer nominalen Wellenlänge von 1310 nm ausgelegt. Die elektrische Schnittstelle verwendet einen 76-poligen Kantenstecker, die optische Schnittstelle einen 24-Faser-MTP-Stecker (MPO). Dank der bewährten Schaltungs- und Optiktechnologie von FiberWDM bietet dieses Modul zuverlässigen, langlebigen, leistungsstarken und stabilen Betrieb.

Das Singlemode-Transceiver-Modul der Serie RQ-100GDO60-XXXX ist für die Übertragung von 100-GbE-Mehrkanaldaten über Entfernungen bis zu 60 km über Standard-G.652-Singlemode-Glasfaser (SMF) ausgelegt. Der Transceiver arbeitet mit einer Datenrate von 100 Gbit/s im nominalen DWDM-Wellenlängenbereich von 1295,56 nm bis 1312,58 nm gemäß CW-WDM MSA. Dieses Modul kann vier Kanäle mit je 25 Gbit/s (NRZ) elektrischen Eingangsdaten in einen Kanal mit 100 Gbit/s (PAM4) optischen Signal umwandeln und umgekehrt. Die elektrische Schnittstelle des Moduls ist kompatibel mit OIF CEI-28G-VSR und QSFP28 MSA. Es ist für den Einsatz in DWDM-Netzwerkgeräten in städtischen Zugangs- und Kernnetzen konzipiert.

Der FiberWDM Technologies RQD-200G-16P8-10 ist ein 8-Kanal-QSFP-DD-PSM8-Transceiver (Parallel-Fiber-Optical) für 2×100-Gigabit-Ethernet- und Infiniband-DDR/EDR-Anwendungen. Dieses Hochleistungsmodul eignet sich für Datenkommunikation und Verbindungsanwendungen. Es integriert acht Datenleitungen in jeder Richtung mit einer Bandbreite von 208 Gbit/s. Jede Leitung kann mit 26 Gbit/s über eine Distanz von bis zu 10 km über G.652-SMF betrieben werden. Die Module sind für den Betrieb in Singlemode-Fasersystemen mit einer nominalen Wellenlänge von 1310 nm ausgelegt. Die elektrische Schnittstelle verwendet einen 76-poligen Kantenstecker, die optische Schnittstelle einen 16-Faser-MTP-Stecker (MPO). Dank der bewährten Schaltungs- und Optiktechnologie von FiberWDM Technologies bietet dieses Modul zuverlässigen, langlebigen, leistungsstarken und stabilen Betrieb.

Die optischen Transceiver-Module RQD-200G-2CWDM4 von FiberWDM (200GE QSFP-DD 2xCWDM4) sind für den Einsatz in 2x100G-Ethernet-Verbindungen über 2 km Länge mit Singlemode-Glasfaser konzipiert. Sie sind kompatibel mit den MSA-Standards QSFP-DD und CWDM4. Digitale Diagnosefunktionen stehen über die I²C-Schnittstelle gemäß CMIS V4.0 zur Verfügung. Die Module wandeln 8 Kanäle elektrischer NRZ-Eingangsdaten mit 25 Gbit/s in 8 Kanäle optische NRZ-Signale mit 25 Gbit/s (2xCWDM4) um und umgekehrt. Dank der bewährten Schaltungstechnik von FiberWDM Technologies bieten sie zuverlässigen, langlebigen, leistungsstarken und stabilen Betrieb.
