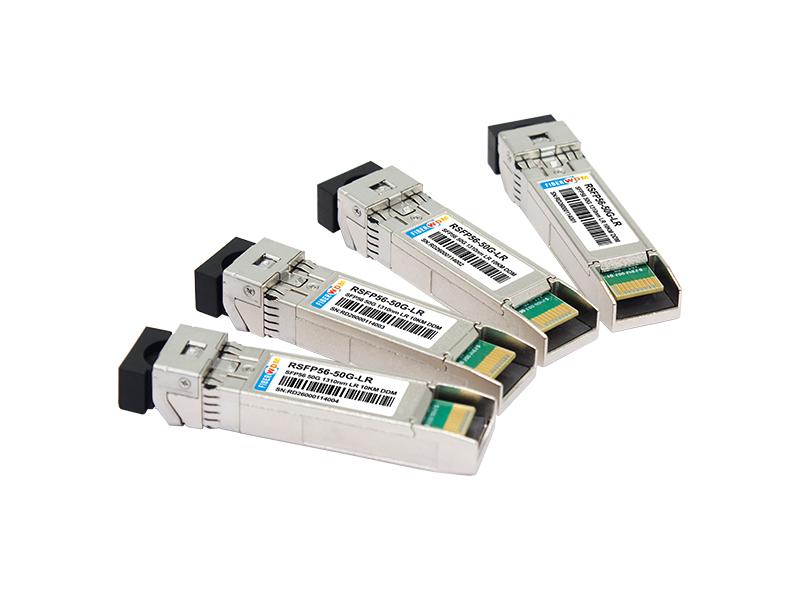

SFP56 50G 1310nm LR 10KM DDM Transceiver

SFP56 50G 1310nm LR 10KM DDM Transceiver

Der RSFP56-50G-LR ist ein 50-Gbit/s-SFP56-Transceiver auf Basis eines 1310-nm-DFB-Lasers. Er ist für die Übertragung und den Empfang optischer Daten über Singlemode-Fasern bis zu einer Entfernung von 10 km ausgelegt. Der Transceiver ist kompatibel mit den Standards SFF-8472, SFF-8402, SFF-8432 und relevanten Teilen des Standards SFF-8431. Digitale Diagnosefunktionen stehen über eine serielle 2-Draht-Schnittstelle gemäß SFF-8472 zur Verfügung.

  • Produktdetail

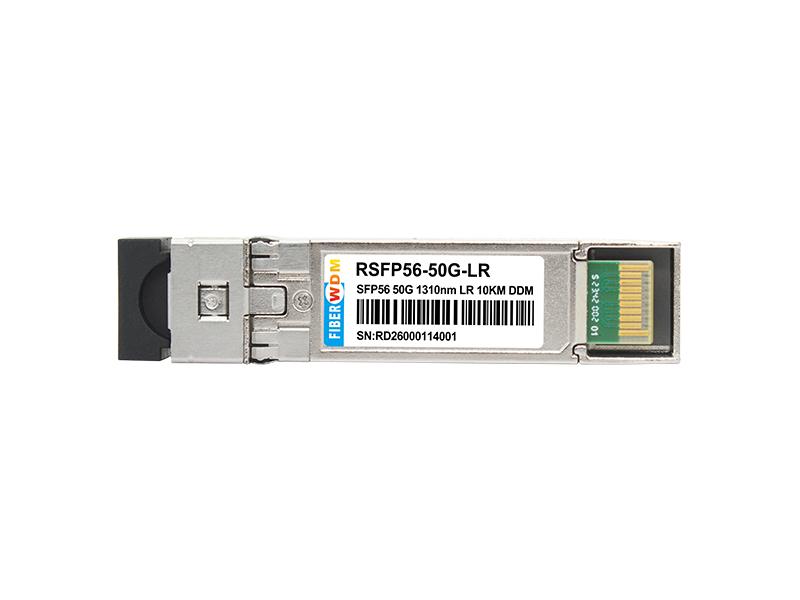

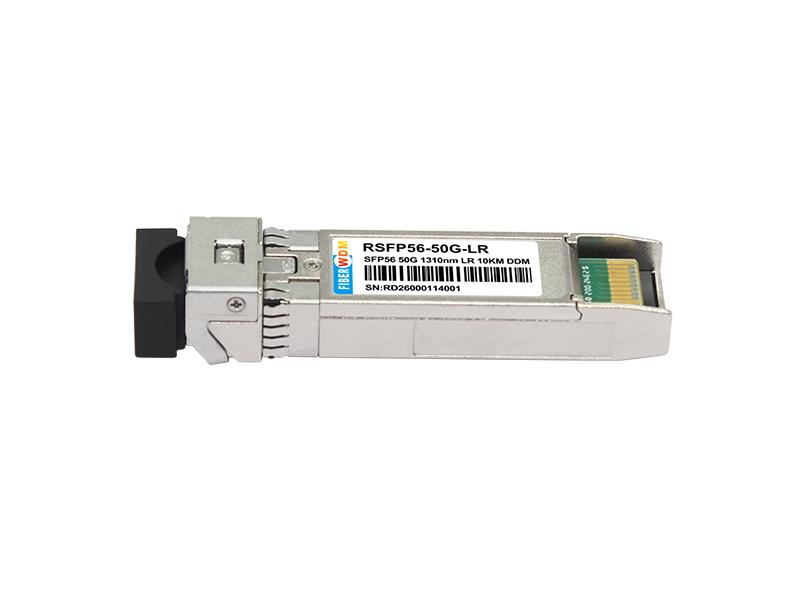

SFP56 50G 1310nm LR 10KM DDM Transceiver RSFP56-50G-LR

Definition der optischen Anschlüsse

NEIN. Parameter Symbol Einheit Mindestens Typ. Max. Notiz
Sender
3.1 Zentrale Wellenlänge λ nm 1295 1310 1325
3.2 Spektrale Breite | -20dB nm 1
3.3 Seitenmodus-Unterdrückungsverhältnis SMSR dB 30
3.4 Durchschnittliche Startleistung dBm -4,5 4.2
3,5 OMA_outer POMA dBm -1,5 4
3.6 OMA_outer - TDECQ dBm -2,9 26,5625Gbd_PAM4
3.7 Sender- und Dispersionsaugenverschluss für PAM4 (TDECQ) dB 3.2 26,5625Gbd_PAM4
3.8 TDECQ-10log10(Ceq) dB 3.2 26,5625Gbd_PAM4
3.9 Sender und Dispersion (TDP) dB 2.7

25,78125Gbd_NRZ

,10.3125Gbd_NRZ
3.10 Durchschnittliche Sendeleistung des ausgeschalteten Senders dBm -30
3.11 Aussterbeverhältnis Notaufnahme dB 3,5
3.12 Toleranz gegenüber optischem Rückfluss dB 15.6
3.13 RIN15.6OMA dBm -132
3.14 Senderreflexion dB -26
Empfänger
3.15 Zentrale Wellenlänge λ nm 1295 1325
3.16 Schadensschwelle dBm 5.2
3.17 Durchschnittliche Empfangsleistung dBm -10,8 4.2
3.18 Empfängerleistung (OMA) dBm 4
3.19 Empfängerempfindlichkeit (OMA) POMA dBm -8,4 1
Monitor ohne Stromversorgung RX dBm -40
3.20 Assert LOS LOSA dBm -30
3.21 LOS deaktivieren LOSD dBm -14
3.22 LOS-Hysterese dB 0,5

Hinweis: Gemessen mit 26,5625 Gbit/s PAM4, PRBS31Q, ER ≥ 3,5 dB, BER < 2,4E-4

DEFINITION VON ELEKTRISCHEN ANSCHLÜSSEN

Parameter Symbol Einheit Mindestens Typ. Max.
Versorgungsspannung VCC V 3.14 3.3 3,46
Stromverbrauch P W 2.0
Sender
Eingangsdifferenzimpedanz RIN Ω 100
Single-Ended-Dateneingangs-Swing VIN mVp-p 100 450
Sendesperre VDIS V 2 VCCHOST
Sendefreigabespannung VEN V VEE VEE+0,8
Sendefehlerspannung VFA V 2.2 VCCHOST
Sendefehler-Abschaltspannung VFDA V VEE VEE+0,4
Empfänger
Single-Ended-Datenausgangs-Swing VOD mVp-p 225 450
LOS-Fehler VLOSFT V 2.2 VCCHOST
LOS Normal VLOSNR V VEE VEE+0,4

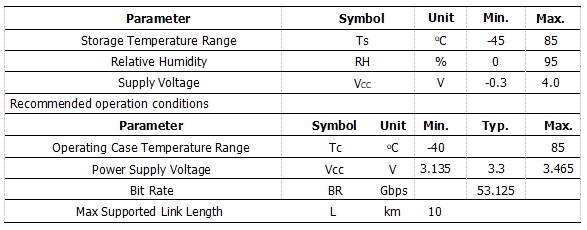

ABSOLUTE MAXIMALWERTE

Empfohlene Lagerbedingungen

PIN-FUNKTIONSDEFINITIONEN

SFP56 50G 1310nm LR 10KM DDM Transceiver

PIN-Nr. Symbol Logik Beschreibung
1,17,20 VeeT Mit der Signalmasse auf der Hostplatine verbunden.
2 TX-Fehler LVTTL-Ausgang Modul-Transmitter-Fehlerausgang
3

TX Deaktivierung

LVTTL-Eingang Modulsender-Deaktivierungssteuerung
4 SDA

LVTTL-Ein-/Ausgang

2-Draht-Seriell-Schnittstellendaten
5 SCL LVTTL-Ein-/Ausgang 2-Draht-Seriell-Schnittstellentakt
6 MOD-ABS Modul fehlt (mit Modulmasse verbunden)
7 RS0 LVTTL-Eingang Rate-Auswahl 0 (Rx): Niedrig = CDR-Bypass; Hoch = CDR-Auswahl
8 LOS LVTTL-Ausgang Empfängerverlust des Signals
9 RS1 LVTTL-Eingang Rate-Auswahl 1 (Tx): Niedrig = CDR-Bypass; Hoch = CDR-Auswahl
10,11,14 VeeR Mit der Signalmasse auf der Hostplatine verbunden.
12 RD- CML-Ausgabe Invertierter Datenausgang des Empfängers, intern AC-gekoppelt und abgeschlossen.
13 RD+ CML-Ausgabe Nicht invertierter Datenausgang des Empfängers, intern AC-gekoppelt und abgeschlossen.
15 VccR 3,3-V-Stromversorgung für den Empfänger
16 VccT Senderstromversorgung 3,3 V
18 TD+ CML-Eingabe Nicht invertierter Dateneingang des Senders, intern AC-gekoppelt und abgeschlossen.
19 TD- CML-Eingabe Invertierter Dateneingang des Senders, intern AC-gekoppelt und abgeschlossen.

Oder Informationen

Teilenummer Beschreibung
RSFP56-50G0-LR SFP56 50G 1310nm LR 10KM DDM

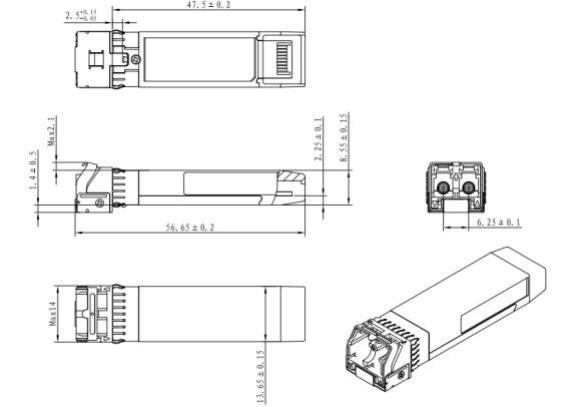

Mechanische Zeichnungen

Mechanische Struktur

SFP56 50G 1310nm LR 10KM DDM Transceiver

Einhaltung gesetzlicher Bestimmungen

Besonderheit Prüfverfahren Leistung
Elektrostatische Entladung (ESD) an den elektrischen Pins MIL-STD-883C Methode 3015.7 Klasse 1 (> 1500 Volt)
Immunität gegen elektrostatische Entladung (ESD) Variante von IEC 61000-4-2 Niederspannung 4 (Luftentladung: 15 kV; Kontaktentladung: 8 kV)

Elektromagnetisch

Störungen (EMI)

CISPR22 ITE Klasse B EN55022 Klasse B

FCC Klasse B
Entspricht den Standards
Immunität IEC61000-4-3 Klasse 2 EN55024 Typischerweise zeigen sie keine messbare Wirkung, wenn ein Feld von 3 V/m im Frequenzbereich von 80 bis 1000 MHz an den Transceiver ohne Gehäuse angelegt wird.
