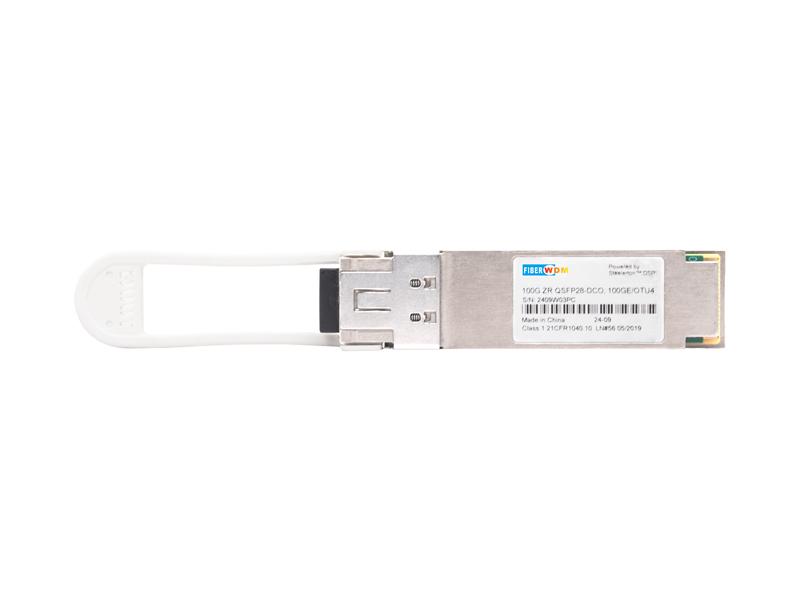

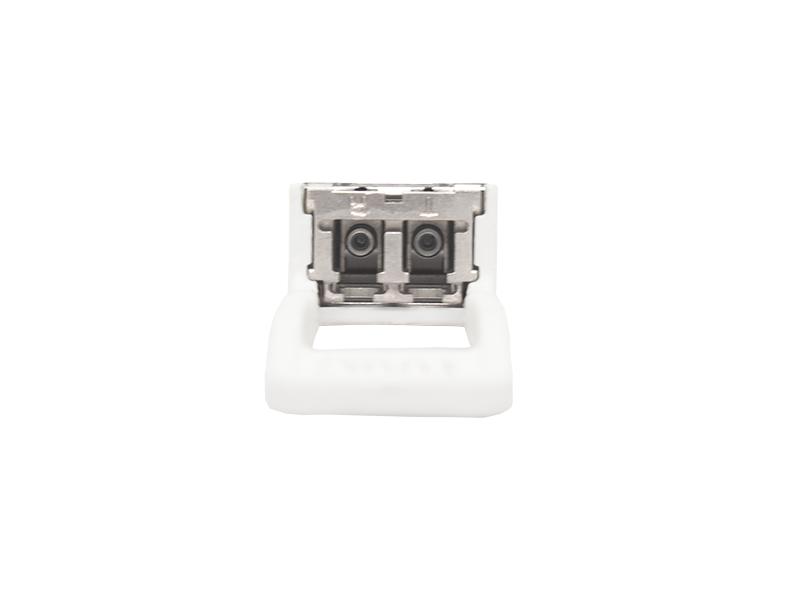

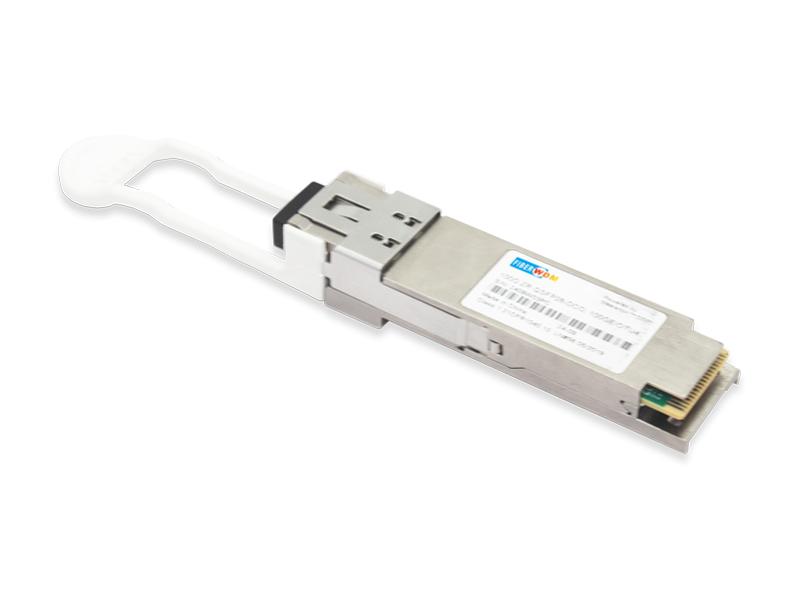

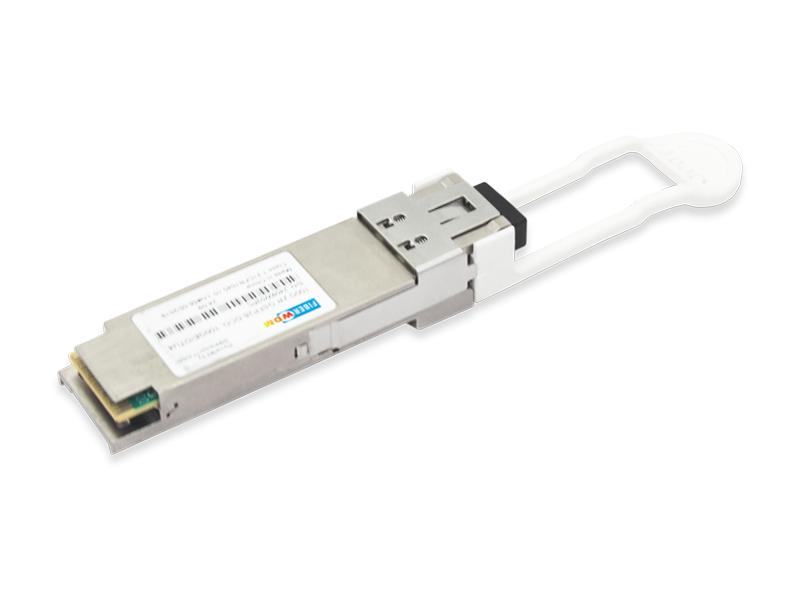

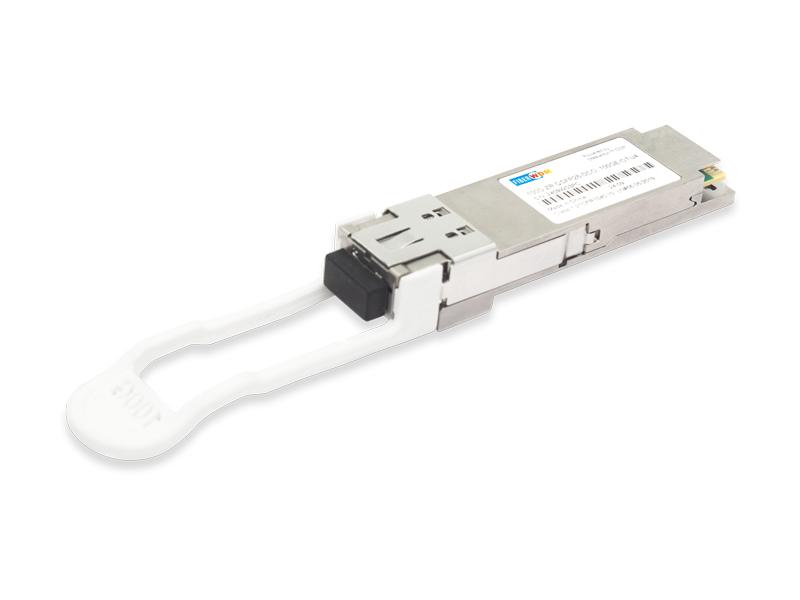

100G ZR QSFP28 Digitaler kohärenter optischer Transceiver

PRODUKTMERKMALE

• Digital Coherent Optics-Modul, Hot-Plug-fähiger QSFP28-Formfaktor
• IEEE 100G Ethernet (CAUI-4) oder ITU-T 100G OTN (OTL4.4) kompatible Host-Schnittstelle
• 100G optische kohärente Schnittstelle mit DPDQPSK-Modulation und Staircase FEC gemäß IEEE Std. 802.3-2022 100GBASE-ZR oder ITU-T G.709.2
• Übertragungsreichweite:

Bis zu 80 km unverstärkt (verlustbegrenzt) o Bis zu 120 km verstärkt (streuungsbegrenzt, optional erweiterbar auf 300 km)

Vollständig auf das C-Band abstimmbar, 50 GHz oder 100 GHz Raster mit optionaler automatischer Wellenlängenabstimmung FlextuneTM

• Gehäusetemperaturbereich 0 °C bis 70 °C (C-Temp) oder -40 °C bis 85 °C (I-Temp)
• Verlustleistung < 5,5 W (C-Temp) oder < 6,0 W (I-Temp)
• Digitale Ferndiagnoseüberwachung

ANWENDUNGEN

• Zugangs- und Aggregationsnetze
• Kabelfernsehnetze
• Drahtlose Front- und Mid-Haul-Verbindungen

PRODUKTAUSWAHL

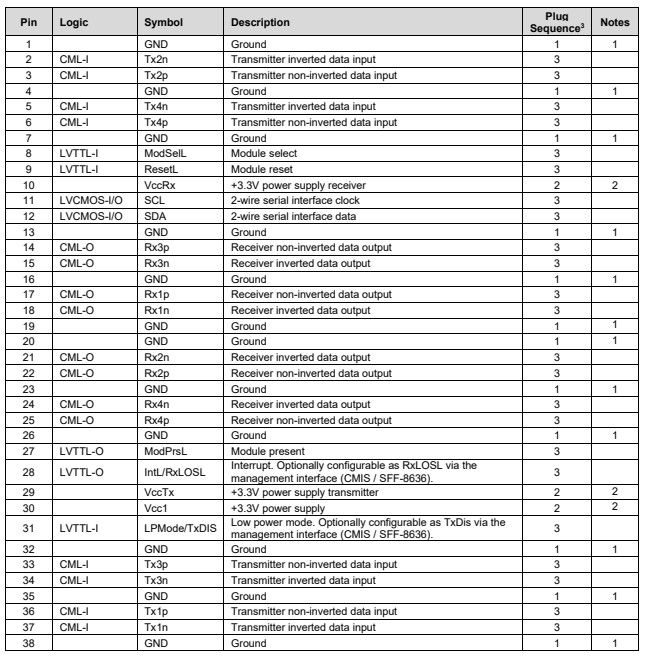

Pin-Definitionen

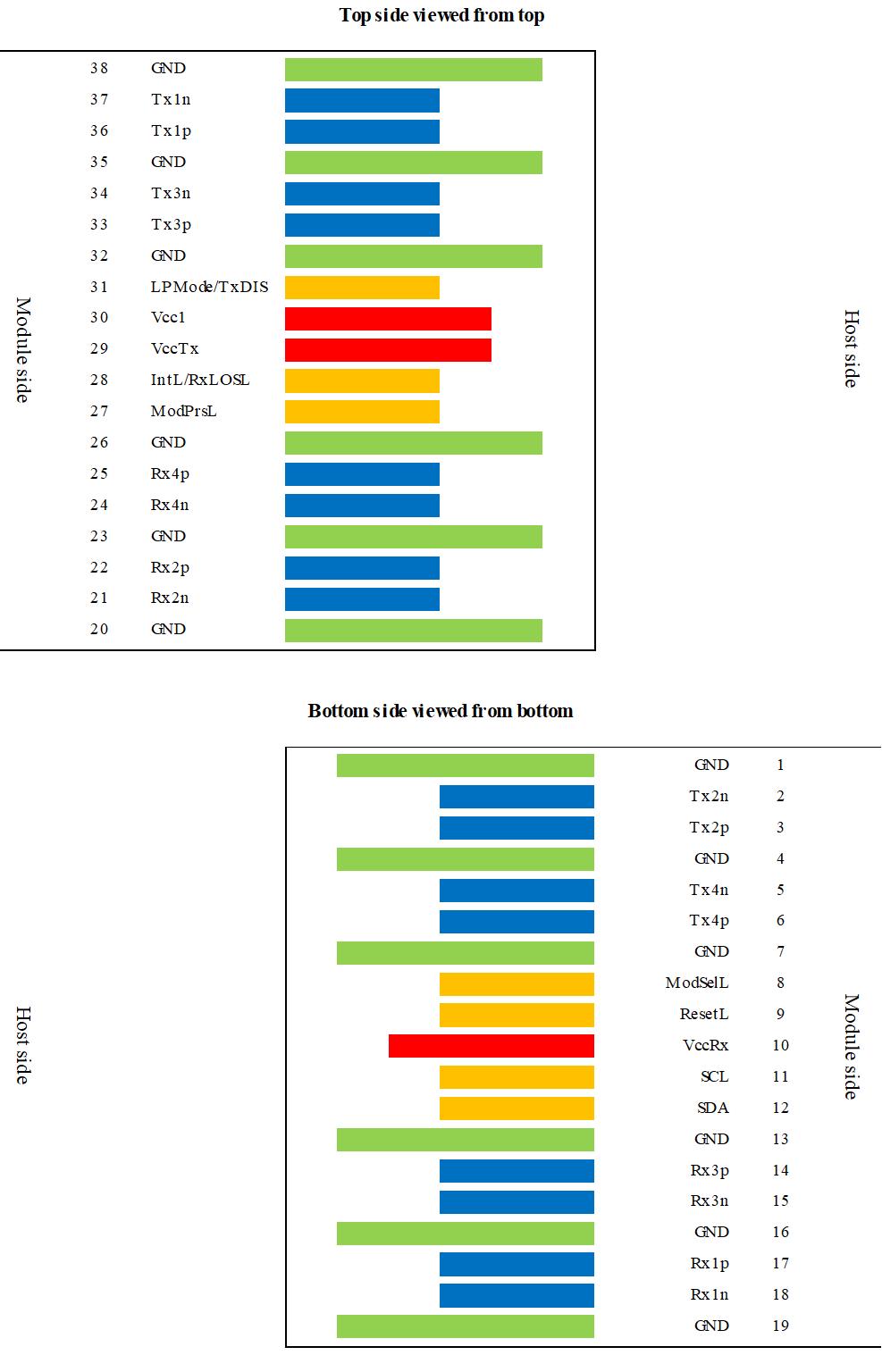

Abbildung 1 QSFP28-kompatibler 38-poliger Anschluss (gemäß SFF-8679)

Hinweise:

1. GND ist das Symbol für Signal- und Versorgungsspannung (Strom) des Moduls. Alle sind innerhalb des Moduls gemeinsam, und alle Modulspannungen beziehen sich auf dieses Potenzial, sofern nicht anders angegeben. Verbinden Sie diese direkt mit der signalgemeinsamen Massefläche der Hostplatine.

2. VccRx, Vcc1 und VccTx werden gleichzeitig angewendet und können intern innerhalb des Moduls in beliebiger Kombination verbunden werden.

3. Die Steckersequenz gibt die Steckreihenfolge von Host-Anschluss und Modul an. Die Sequenz ist 1, 2, 3 (die Pad-Positionen finden Sie in Abbildung 1).

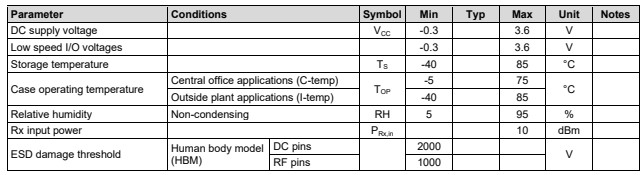

[wenn !supportLists] Absolute Höchstwerte

Belastungen, die die absoluten Maximalwerte überschreiten, können das Gerät dauerhaft beschädigen. Dies sind nur die absoluten Belastungswerte. Unter diesen oder anderen Bedingungen, die über die im Datenblatt angegebenen Betriebsbedingungen hinausgehen, ist die Funktionsfähigkeit des Geräts nicht gewährleistet. Längere Belastungen mit den absoluten Maximalwerten können die Zuverlässigkeit des Geräts beeinträchtigen.

Achtung: Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die hier nicht angegeben sind, kann zu gefährlicher Strahlenbelastung führen.

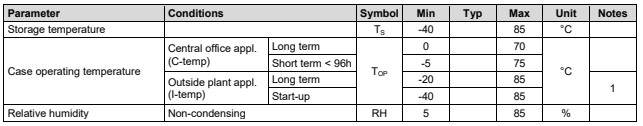

Umgebungsdaten

Notiz:

1. Beim Kaltstart müssen keine optischen Leistungsspezifikationen eingehalten werden, das Modul wird jedoch eingeschaltet und reagiert auf Befehle.

Datenpfad

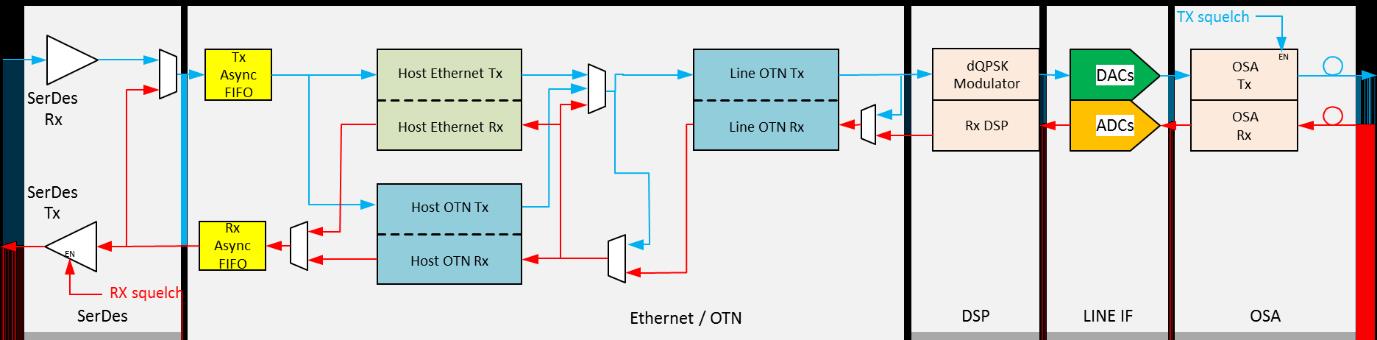

Abbildung 2: Blockdiagramm auf hoher Ebene des Datenpfads des Moduls RQ-100GDCO-x3PLt

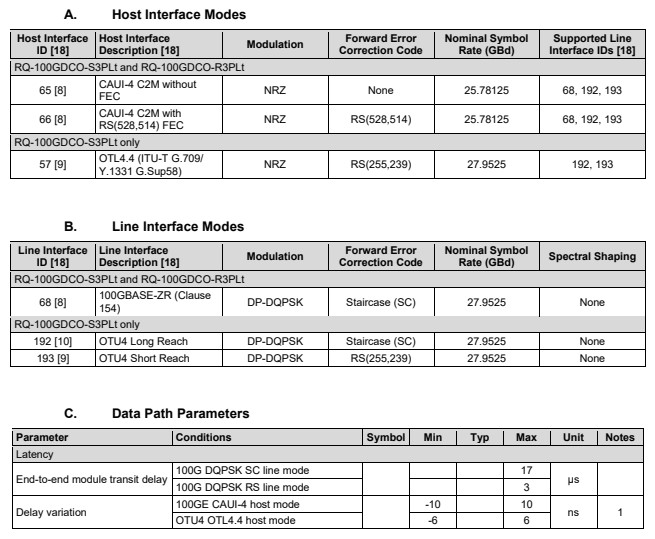

Host-Schnittstellenmodi

Hinweise:

1. Maximale Verzögerungsvariation für ein Paar RQ-100GDCO-S3PLt-Module im Zeitverlauf, einschließlich Kaltstarts, wenn die Verzögerungsvariation mit einem Tiefpassfilter mit 0,1 Hz Bandbreite gefiltert wird. Dies dient der Unterstützung des transparenten Transports von IEEE 1588-2019 Precision Time Protocol-Nachrichten und ermöglicht den Betrieb der Klasse C.

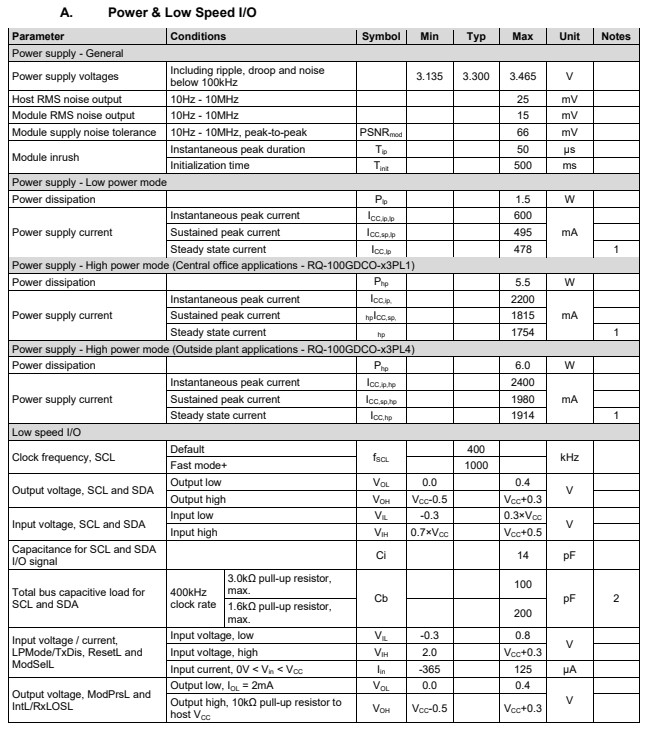

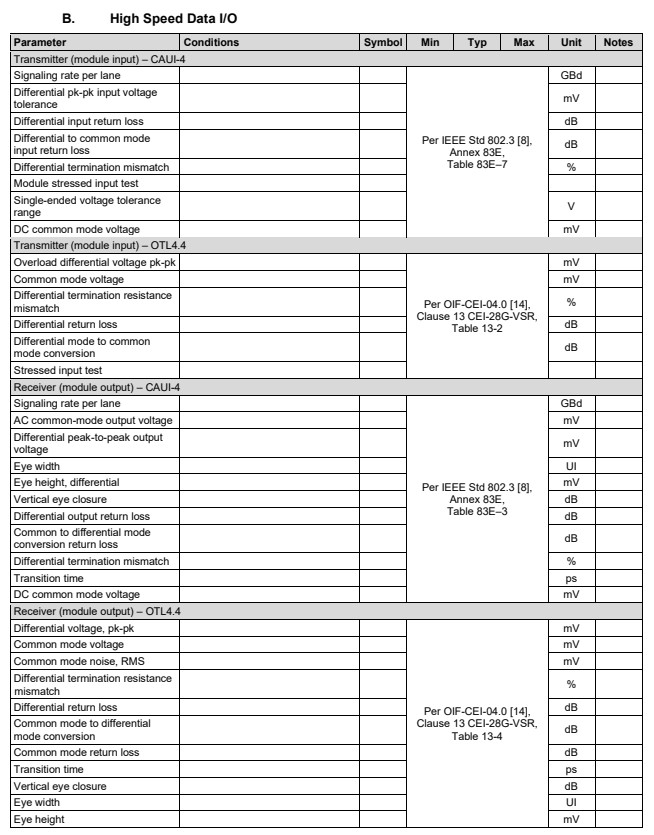

Elektrische Eigenschaften

Hinweise:

1. Das Modul bleibt bei allen Versorgungsspannungen innerhalb seiner angegebenen Leistungsklasse.

2. Für eine Taktrate von 1000 kHz siehe Abbildung 6-4 in [2]

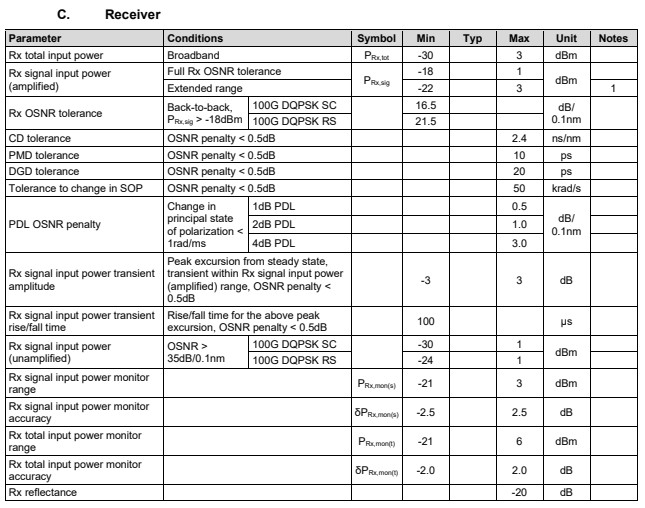

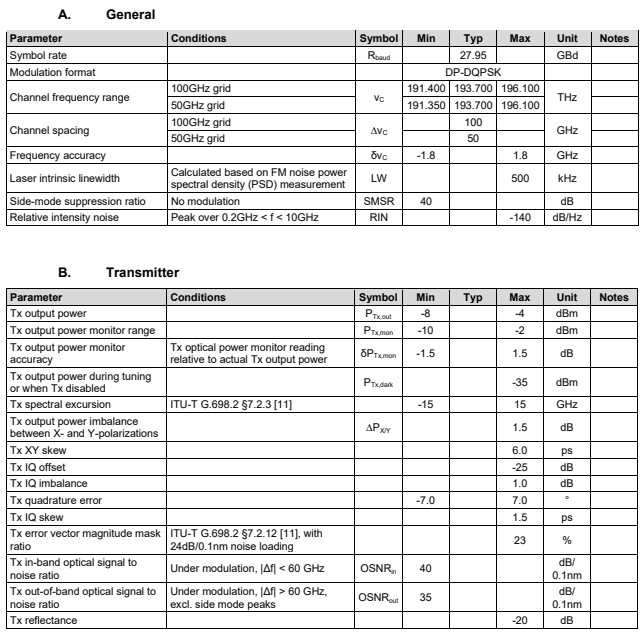

Optische Eigenschaften

Hinweise:

1. Eingangsleistungsbereich des Rx-Signals, über den die Leistung mit <1 dB OSNR-Strafe im Verhältnis zur Rx-OSNR-Toleranzgrenze garantiert werden kann

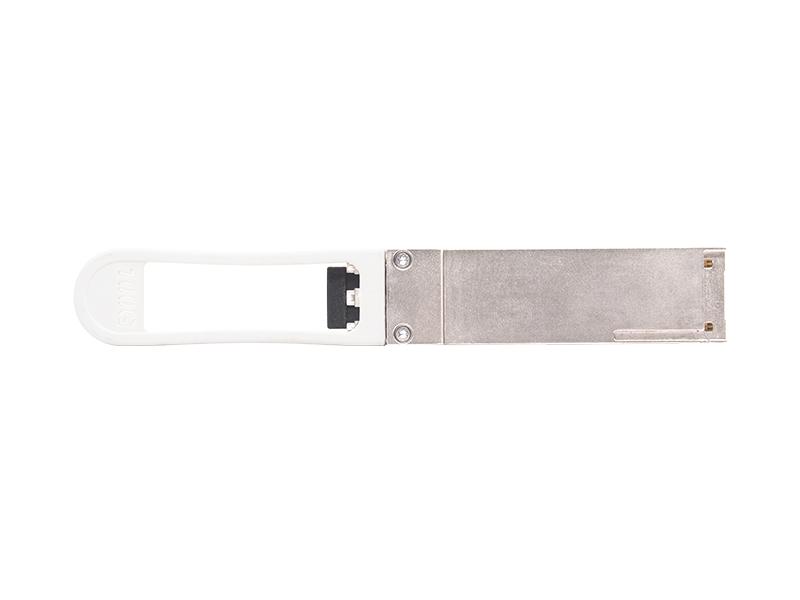

Mechanische Spezifikationen

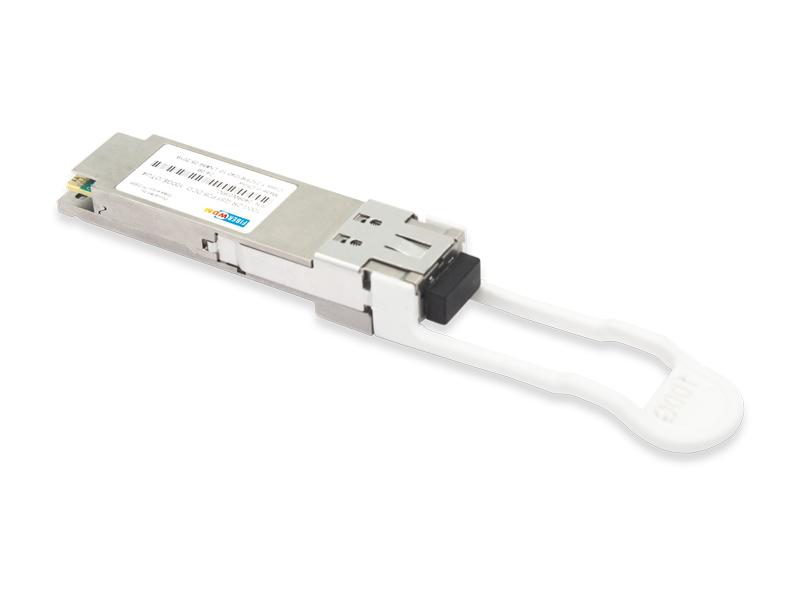

Die mechanischen Spezifikationen des RQ-100GDCO-x3PLt QSFP28 entsprechen den geltenden Normen [3-7]. Die Farbe der Aufreißlasche ist Weiß.
