Das Singlemode-Transceiver-Modul der Serie RQ-100GDO60-XXXX ist für Mehrkanal-100GbE-Übertragungen über eine Entfernung von bis zu 60 km über standardmäßige G.652-Singlemode-Glasfaser (SMF) ausgelegt. Der Transceiver arbeitet mit einer Datenrate von 100 Gbit/s bei der nominalen DWDM-Wellenlänge von 1295,56 nm bis 1312,58 nm, wie vom CW-WDM MSA spezifiziert. Dieses Modul kann 4 Kanäle mit elektrischen Eingangsdaten von 25 Gbit/s (NRZ) in 1 Kanal mit einem optischen 100-Gbit/s-Signal (PAM4) umwandeln und kann außerdem 1 Kanal mit einem optischen 100-Gbit/s-Signal (PAM4) in 4 Kanäle mit elektrischen Ausgangsdaten von 25 Gbit/s (NRZ) umwandeln. Die elektrische Schnittstelle des Moduls entspricht dem OIF CEI-28G-VSR und dem QSFP28 MSA. Es ist für den Einsatz in DWDM-Netzwerkgeräten in metropolitanen Zugangs- und Kernnetzen ausgelegt.

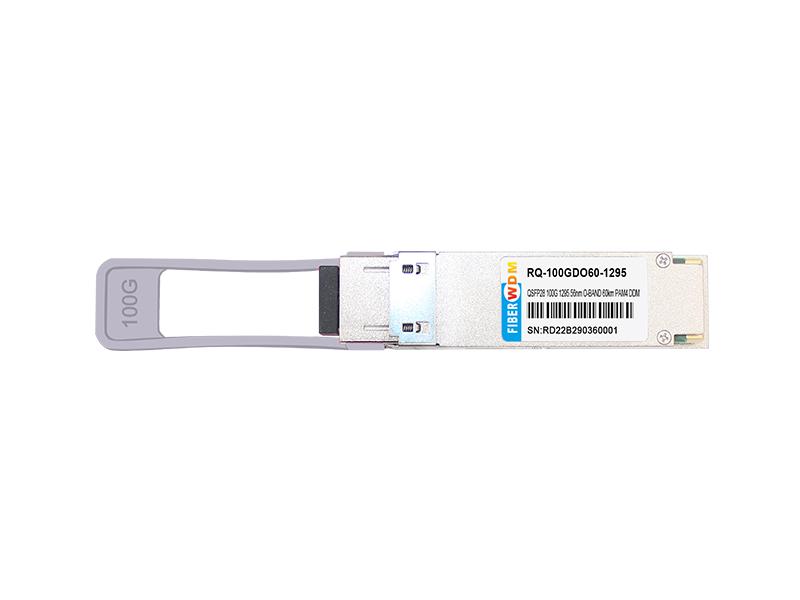

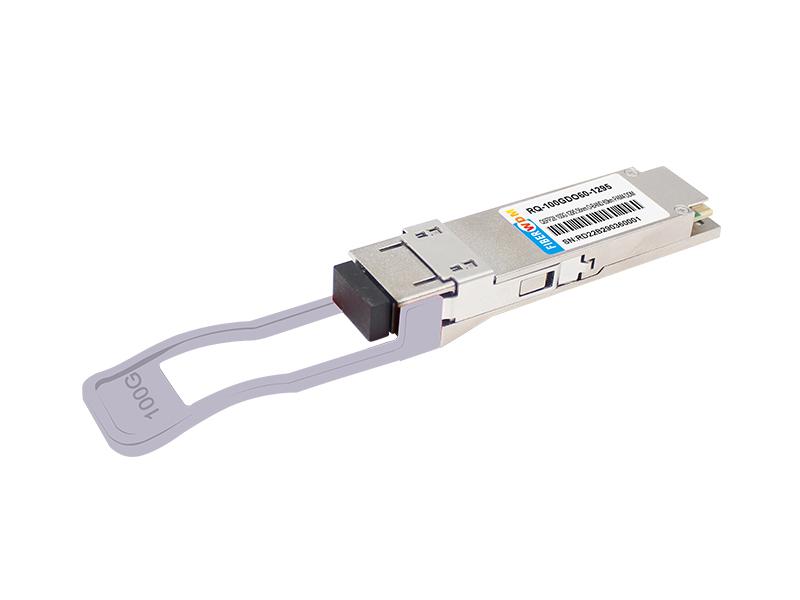

QSFP28 100G O-Band DWDM 60 kmSM-LC-Transceiver
Bestellinformationen
| Teilenr. | Datenrate | Faser | Entfernung*3 | Schnittstelle | Temp. |
| RQ-100GDO60-XXXX*2 | 100 Gbit/s | SMF | 60 km | LC | 0~+70 °C |
*1: Für die neuesten Zertifizierungsinformationen wenden Sie sich bitte an FIBERWDM.

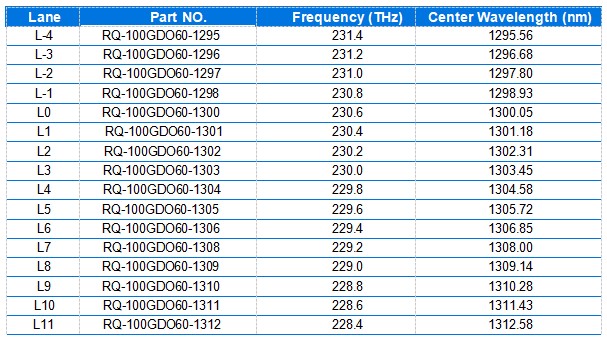

*2: XXXX bezieht sich auf den O-Band-DWDM-Wellenlängenbereich gemäß CW-WDM-MSA-Spezifikation. Bitte entnehmen Sie der folgenden Tabelle die detaillierten Informationen zu den Mittenwellenlängen.
*3: Über G.652 SMF.

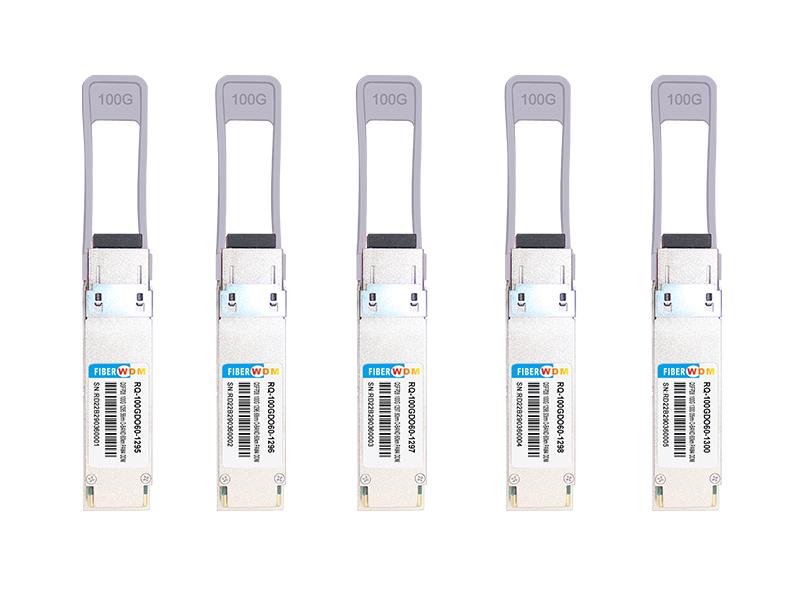

XXX-Kanal bezieht sich auf die folgende Tabelle

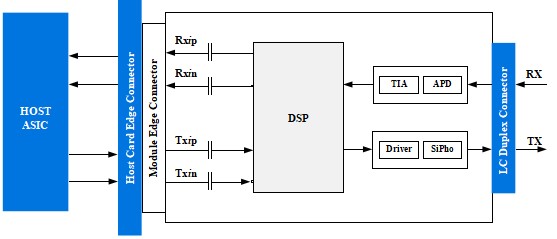

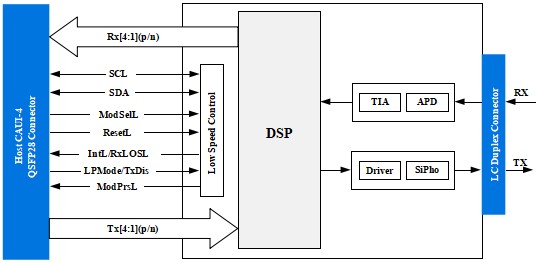

Abbildung 1: Blockdiagramm des Transceivers
Aus Gründen der Einfachheit ist nur ein Kanal i (i=1, 2, 3, 4) dargestellt
Abbildung 2: Referenzdiagramm der Anwendung
Wie in Abbildung 1 gezeigt, enthält der Sendepfad des Transceivers einen elektrischen 4x25-Gbit/s-CAUI-4-Eingang, einen integrierten elektrischen Multiplexer, einen SiPho-Treiber, einen Diagnosemonitor, eine Steuerung und Vorspannung für den MZ-Modulator sowie eine Singlemode-Laserquelle. Der integrierte elektrische Multiplexer wandelt die elektrischen Eingangsdaten von 4 Kanälen mit 25 Gbit/s (NRZ) in ein optisches Signal von 1 Kanal mit 100 Gbit/s (PAM4) um.
Wie in Abbildung 1 gezeigt, enthält der Empfangspfad des Transceivers eine APD, einen Transimpedanzverstärker (TIA), einen integrierten Demultiplexer und einen elektrischen 4x25-Gbit/s-CAUI-4-konformen Ausgangsblock. Der integrierte Demultiplexer wandelt ein optisches Signal von 1 Kanal mit 100 Gbit/s (PAM4) in elektrische Ausgangsdaten von 4 Kanälen mit 25 Gbit/s (NRZ) um.
Die Schnittstelle zwischen dem QSFP28-Modul und dem Host-ASIC ist in Abbildung 2 dargestellt. Die Hochgeschwindigkeits-Signalleitungen sind intern AC-gekoppelt und die elektrischen Eingänge sind intern mit 100 Ohm differenziell terminiert. Alle elektrischen Sende- und Empfangskanäle entsprechen der CAUI-4-Spezifikation gemäß IEEE 802.3cd.
Das Modul verfügt über die folgenden Low-Speed-Signale für Steuerung und Status: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Zusätzlich gibt es eine branchenübliche serielle Zweidrahtschnittstelle, ausgelegt für 3,3 V LVTTL. Die Definition der Steuersignalschnittstelle und der Register des Speichers der seriellen Schnittstelle sind im Abschnitt Steuerungsschnittstelle & Speicherzuordnung näher beschrieben.
Die Einwirkung von Stromspitzen und Überspannungsereignissen kann sofortige Schäden am Transceiver-Modul verursachen. Beachten Sie die Vorsichtsmaßnahmen für den normalen Betrieb von empfindlichen Geräten gegenüber elektrostatischer Entladung. Außerdem ist darauf zu achten, die Einwirkung von Bedingungen zu begrenzen, die in den absoluten Maximalwerten definiert sind.
Optische Steckverbinder sind freigelegt, solange der Portschutzstecker nicht eingesetzt ist, daher ist stets auf den Schutz zu achten. Jedes Modul ist mit einem Portschutzstecker ausgestattet, um die optischen Anschlüsse zu schützen. Der Schutzstecker muss immer eingesetzt sein, wenn die optische Faser nicht angeschlossen ist. Vor dem Einsetzen der optischen Faser wird empfohlen, das Ende des optischen Fasersteckverbinders zu reinigen, um eine Verunreinigung des optischen Modulports durch einen verschmutzten Steckverbinder zu vermeiden. Falls eine Verunreinigung auftritt, verwenden Sie standardmäßige Reinigungsmethoden für LC-Ports.
Das Überschreiten der Tabelle mit den absoluten Maximalwerten kann dauerhafte Schäden am Gerät verursachen. Dies ist lediglich eine hervorgehobene Bewertung und betrifft nicht den funktionalen Betrieb des Geräts, wenn dieser unter diesen oder anderen Bedingungen die Spezifikationen dieser technischen Spezifikation überschreitet. Ein langfristiger Betrieb unter absoluten Maximalwerten beeinträchtigt die Zuverlässigkeit des Geräts.
Für den Betrieb außerhalb der empfohlenen Betriebsbedingungen sind optische und elektrische Eigenschaften nicht definiert, die Zuverlässigkeit wird nicht garantiert, und ein solcher Betrieb über längere Zeit kann das Modul beschädigen.

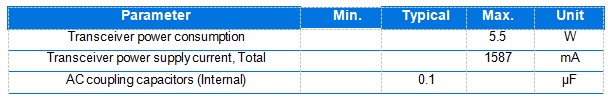

*4: Die Spezifikationen der Stromversorgung sowie der momentane, dauerhafte und stationäre Strom entsprechen der QSFP28-MSA-Leistungsklassifizierung.

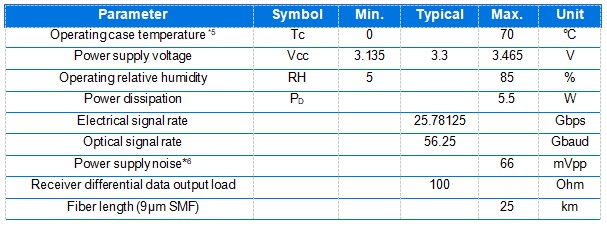

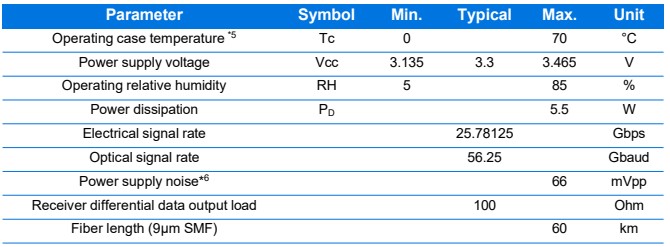

*5: Die Position der Messung der Gehäusetemperatur ist in Abbildung 9 dargestellt.
*6: Das Stromversorgungsrauschen ist als Spitze-zu-Spitze-Rauschamplitude über den Frequenzbereich auf der Host-Stromversorgungsseite des empfohlenen Stromversorgungsfilters definiert, wobei sich das Modul und der empfohlene Filter an ihrem Platz befinden. Spannungspegel einschließlich Spitze-zu-Spitze-Rauschen sind auf den empfohlenen Betriebsbereich der zugehörigen Stromversorgung begrenzt. Siehe Abbildung 7 für den empfohlenen Stromversorgungsfilter.
Allgemeine elektrische Eigenschaften
Sofern nicht anders angegeben, sind die folgenden Eigenschaften unter den empfohlenen Betriebsbedingungen definiert.

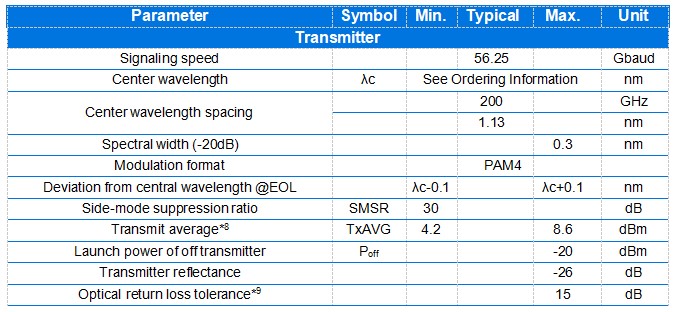

Optische Eigenschaften am Testpunkt TP2
*8: Die durchschnittliche Einkoppelleistung (Minimum) ist informativ und kein Hauptindikator für die Signalstärke. Ein Sender mit einer Einkoppelleistung unter diesem Wert kann nicht konform sein; ein Wert darüber gewährleistet jedoch keine Konformität.
*9: Die Reflektivität des Senders ist definiert mit Blick in den Sender.

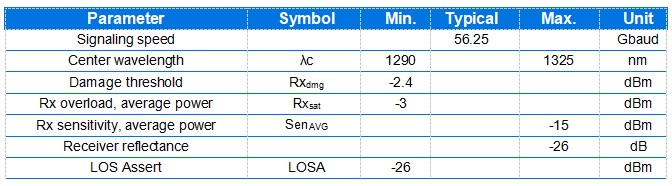

Optische Eigenschaften am Testpunkt TP3

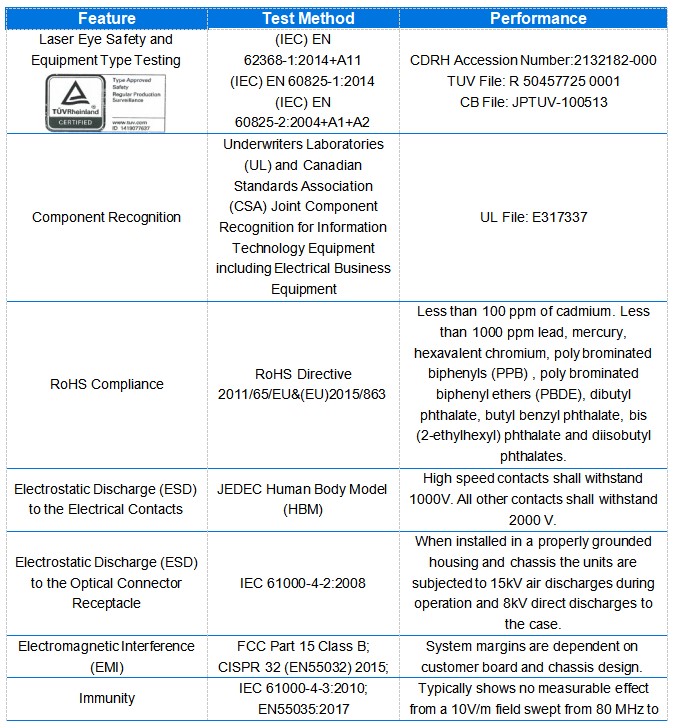

Tabelle zur Einhaltung gesetzlicher Vorschriften
