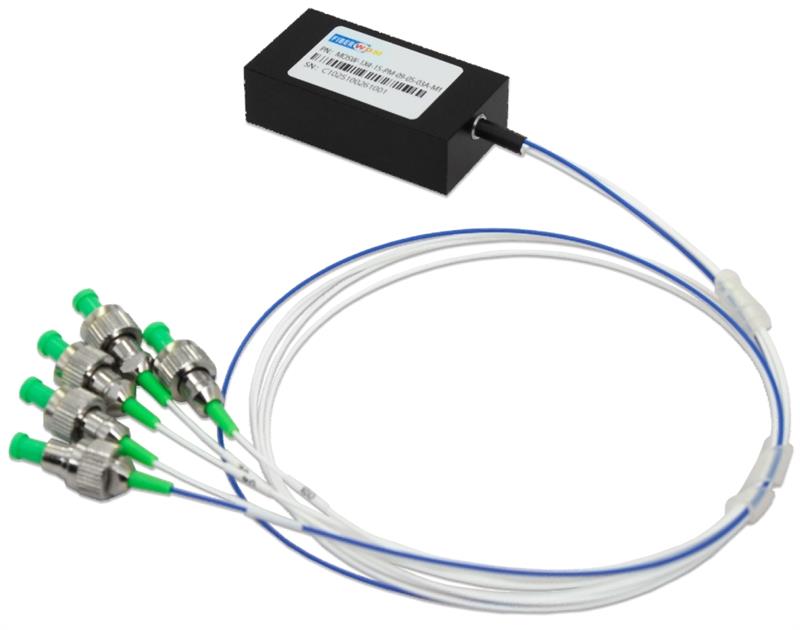

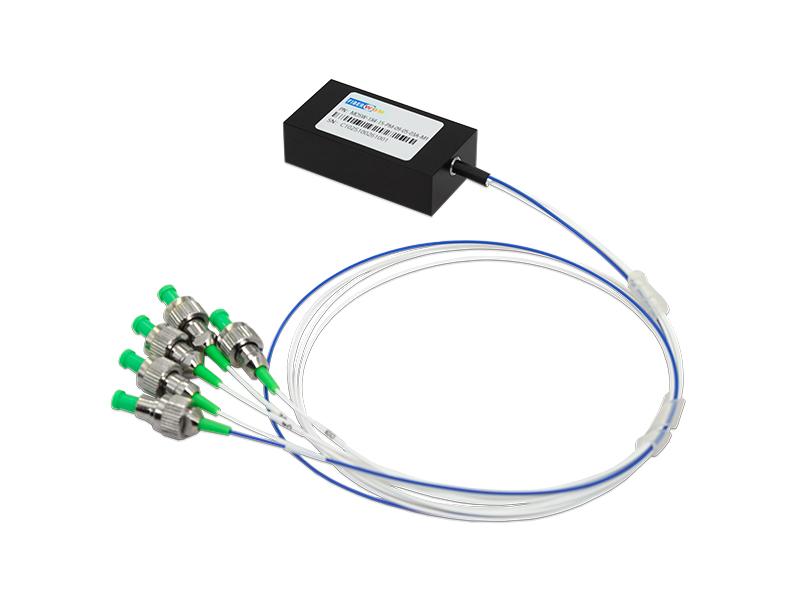

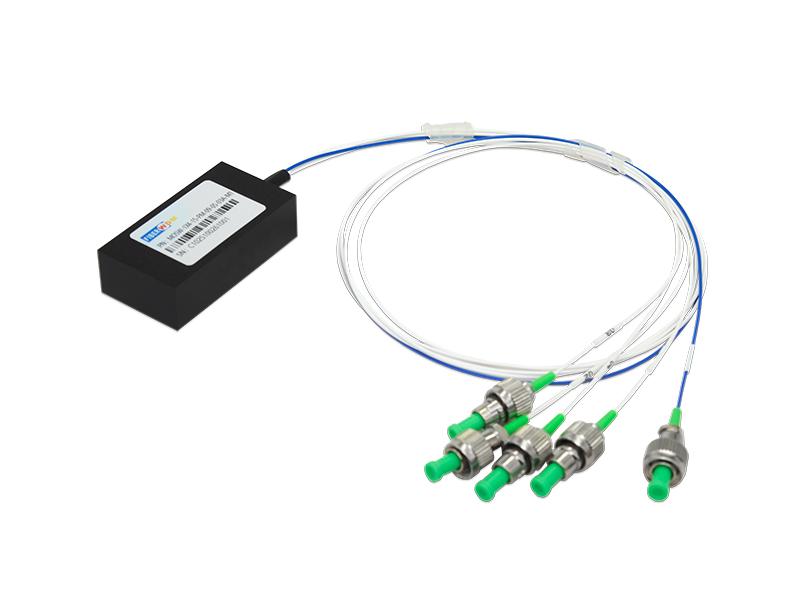

PM (Polarisationserhaltend) MOSW-1X4-15-PM-09-05-03A-M1

1x4 PM MEMS optischer Schalter, Modulgehäuse, 5V Ansteuerspannung, 1550nm

Corning PM1550-Faser, 0,9 mm Bündelader, 0,5 m Länge, Eingang/Ausgang FC/APC

Stecker 54,1 x 13,7 x 24,7 mm

Der optische MEMS-1xN-Schalter basiert auf mikroelektromechanischer Systemtechnologie. Er ermöglicht die Kanalauswahl zwischen einer Eingangsfaser und bis zu N Ausgangsfasern durch Drehen des MEMS-Spiegels.

Der Schalter ist bidirektional und kann auch als Nx1-Wahlschalter verwendet werden. Der optische Schalter bietet einen äußerst zuverlässigen, robusten und langlebigen Betrieb in einem kompakten Gehäuse.

Merkmale

• Bewährte Langlebigkeit und Zuverlässigkeit der MEMS-Technologie
• Kompakte Bauform
• Schnelle Schaltzeit
• Qualifiziert nach Telcordia GR-1073-CORE und RoHS
• UART/TTL- oder UART/RS232-Steuerschnittstelle

Anwendungen

• Optisches Netzwerk-Routing
• Ressourcenteilung in Test- und Messanwendungen
• Schutz und Wiederherstellung optischer Netzwerke

Spezifikationen zur optischen Leistung

Hinweis: 1. IL wird bei CWL, 23℃ gemessen.
2. Die Wiederholbarkeit wird nach 100 Zyklen definiert.
3. Ohne Steckverbinder und mit einer zusätzlichen Einfügungsdämpfung von 0,3 dB für ein Steckverbinderpaar.
4. IL gilt für Einbandbetrieb. Zweibandbetrieb erhöht die Dämpfung um 0,3 dB.

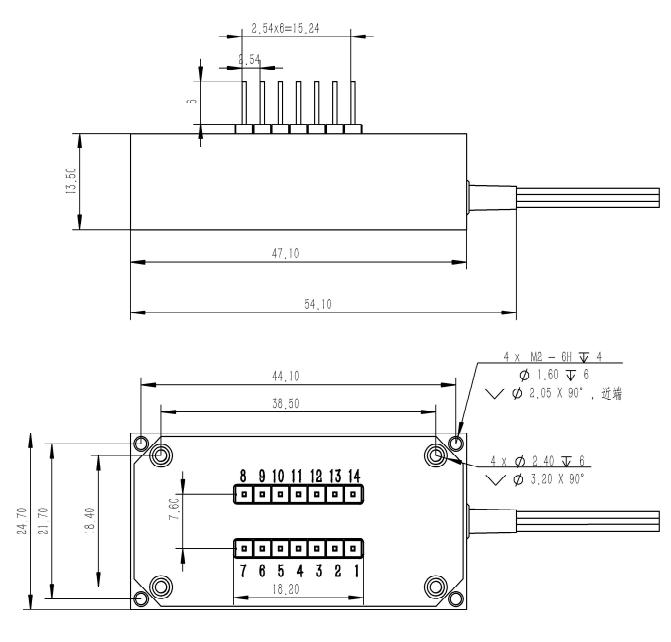

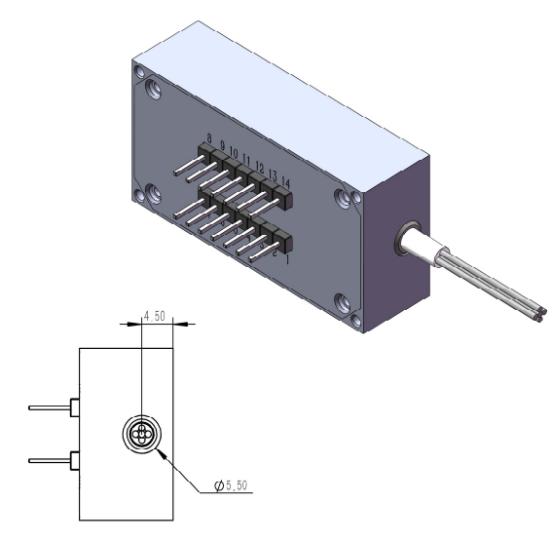

Maßdiagramm

M1: Für M1x4

Optischer Weg

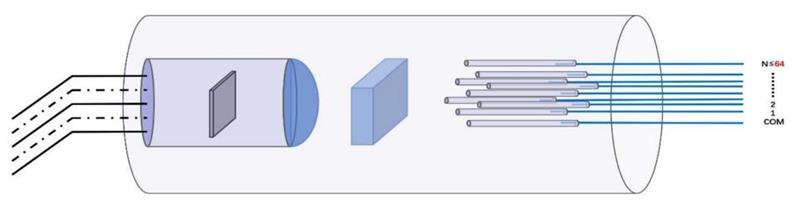

Der optische MEMS-Schalter 1x128 ist nicht verriegelnd. Nach dem Abschalten der Spannung kehrt der Spiegel in seine Ausgangsposition zurück und der Eingang wird von allen Ausgangskanälen entkoppelt. Das Prinzip der optischen Pfadumschaltung ist in der folgenden Abbildung dargestellt.

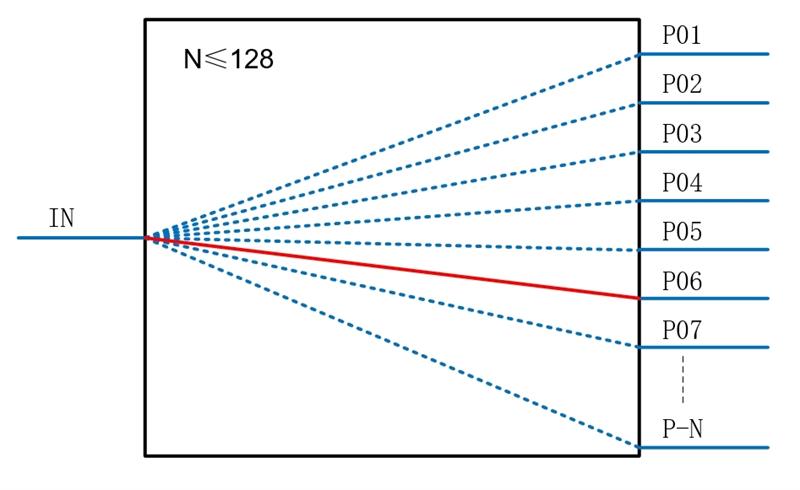

1×N Mehrkanal-Optikschaltersystem

Elektronische Anforderungen

Pin-Definition

Firmware-Definition

1) UART-Parameter 115200,8,1,N

2) Alle Sendeanweisungen enden mit , alle Antwortanweisungen enden mit content.

(Geben Sie mit '\r' ein; ASCII-Code: 13, Hexadezimalcode: 0x0D)

(Der Zeilenumbruch wird durch '\n' dargestellt, der ASCII-Code ist 10 und der Hexadezimalcode ist 0x0A)

Kanalumschaltanleitung

Produktnummer anfragen

Seriennummer anfordern

Beschreibung der parallelen Kommunikationsschnittstelle

Das 14PIN-Modul verfügt über 6 TTL-Steuerpins (D0~D5) und bis zu 64 Kanäle.

Verwenden Sie TTL, um die Pins D0~Dx zu steuern und den Kanal auszuwählen. TTL, Kanalumschaltung mit fallenden Flanken (STROBE).

Die Definitionen der Kanalauswahl sind in der folgenden Tabelle dargestellt:

Firmware-Version: C4-1, V01

Bestellinformationen

Häufig gestellte Fragen:

F: Unterstützt das Produkt bidirektionale Kommunikation?

A: Ja, der Schalter ist bidirektional. Er kann als 1x4-Lichtwellenschalter und umgekehrt als 4x1-Wahlschalter verwendet werden.

F: Wie viele Kanäle unterstützt die parallele Steuerungsschnittstelle maximal?

A: Über insgesamt 6 TTL-Steuerpins (D0~D5) können bis zu 64 Kanäle ausgewählt werden (die Kanäle 1~64 entsprechen unterschiedlichen Pin-Pegel-Kombinationen).
