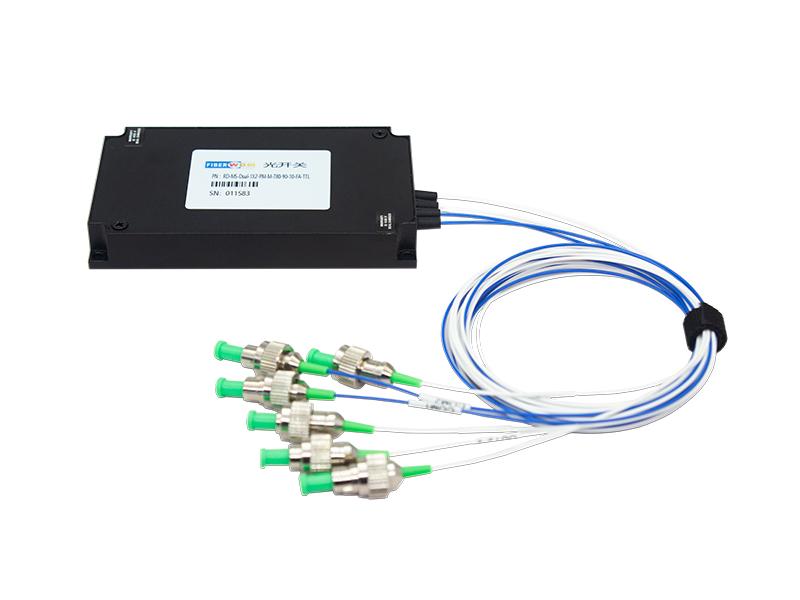

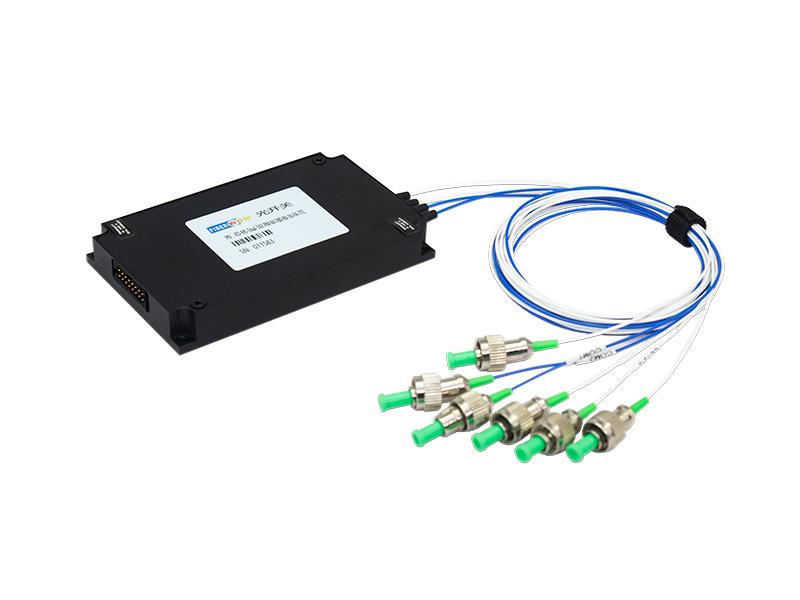

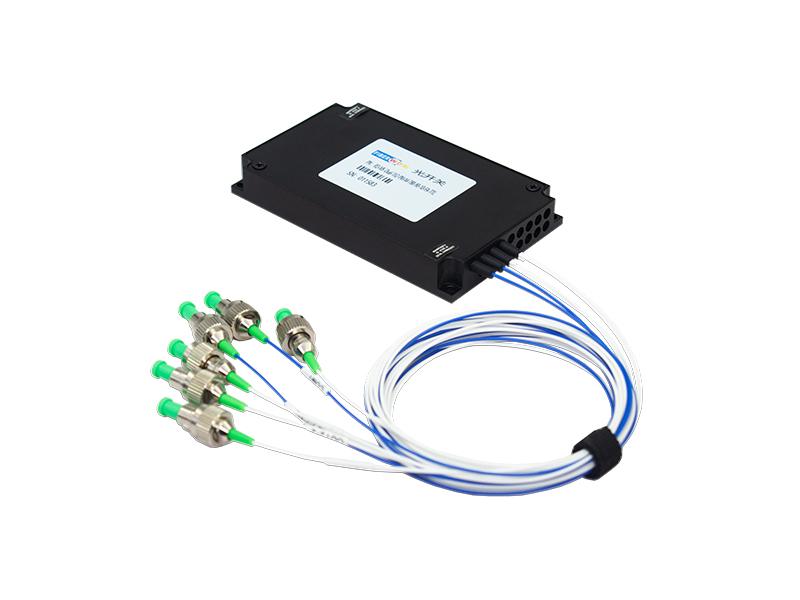

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL PM Dual 1×2 MEMS Optischer Schalter ist ein leistungsstarker polarisationserhaltender faseroptischer Schalter, der auf der Technologie der mikroelektromechanischen Systeme (MEMS) basiert. Er wurde speziell für faseroptische Kommunikations- und Sensoranwendungen entwickelt, die eine strikte Erhaltung des Polarisationszustands erfordern. Mit einer fortschrittlichen Mikrospiegel-Antriebsarchitektur bietet er extrem niedrige Einfügedämpfung, ein hohes Auslöschungsverhältnis, eine schnelle Schaltgeschwindigkeit und eine außergewöhnliche Zuverlässigkeit. Er wird häufig in faseroptischen Sensorsystemen, präzisen optischen Messungen, Laser-Scanning-Mikroskopie, der Überwachung von Fiber Bragg Grating (FBG), der polarisationsabhängigen optischen Pfadumschaltung und anderen anspruchsvollen Anwendungen eingesetzt.
Dualer 1x2MEMS-Schalter (Modul)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
PM (polarisationserhaltender) dualer 1X2-MEMS-Optikschalter, PM PM780, 0,9-mm-Lockerrohr
FaserFaser, FC/APC, TTL-Steueranschluss, 90x55x12 mm
Anwendungen
Umgebungsbedingungen
| Parameter | Einheit | Min. | Max. |
| Lagertemperatur | ℃ | -40 | 85 |
| Betriebsluftfeuchtigkeit | %RH | 5 | 95 |
| Betriebstemperatur | ℃ | -5 | 70 |
| ESD-Pegel (HBM) | V | 500 | |
| Maximale Leistungsaufnahme | mw | 500 |
| Parameter | Einheit | Spezifikation |
| Kanäle | CH | Dual 1x2 |
| Testwellenlänge | nm | 780 |
| Einfügedämpfung | dB | ≤2.0（mit Anschluss） |
| Rückflussdämpfung | dB | ≥50 |
| Extinktionsverhältnis | dB | ≥16dB |
| Wiederholbarkeit | dB | Max. 0.03dB |
| Übersprechen | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| Reaktionszeit | ms | ≤20 |
| Lebensdauer | Zyklus | ≥1×109 |
| Ansteuerspannung（Max.） | V | 5~12 |
| Steuerungstyp |
TTL(Kompatibilität mit Parallel-/Serieller Schnittstelle) Die beiden Schalter werden über denselben Kanal gesteuert |
|
Hinweise：
1.Der Verlust basiert auf den Testergebnissen bei 23℃.
2.Die Wiederholbarkeit wird nach 100 Zyklen definiert.
Pin-Definition:
| Pin-Nummer |
Pin-Zuordnung |
Signaltyp | Beschreibung |
| 1 | D0 | Eingang | Datenbit (D0) (niederwertig) |
| 2 | D5 | Eingang | Datenbit (D5) |
| 3 | VCC | Stromversorgung | Stromversorgung (DC 5V,1.0A) |
| 4 | D7 | Eingang | Datenbit (D7) (höherwertig) |
| 5 | D6 | Eingang | Datenbit (D6) |
| 6 | GND | Stromversorgung | GND |
| 7 | D4 | Eingang | Datenbit (D4) |
| 8 | D1 | Eingang | Datenbit (D1) |
| 9 | TXD | Ausgang | Datenübertragung (TTL-Pegel) |
| 10 | RXD | Eingang | Datenempfang (TTL-Pegel) |
| 11 | D2 | Eingang | Datenbit (D2) |
| 12 | D3 | Eingang | Datenbit (D3) |
| 13 | /BUSY | Ausgang |
Niedriger Pegel bedeutet bereit zum Zurücksetzen oderDaten werden empfangen |
| 14 | /ALARM | Ausgang | Hoher Pegel bedeutet laufenden Fehler |
| 15 | /STROBE | Eingang | Ausführungsdatenbit für fallende Flanke |
| 16 | /RESET | Eingang | Niedriger Pegel setzt auf Kanal 0 zurück |
Hinweis: Molex 87833-1620 wird für die elektrischen Schnittstellen dieses Moduls verwendet, und es wird empfohlen, Molex 87568-1694 für Kundenanschlüsse zu verwenden.
Dieses Modul kann Steuersignale über die UART-Schnittstelle empfangen, um automatisierte Messungen oder Echtzeitüberwachung zu ermöglichen.
(1). Dieses Modul kann nur jeweils einen Befehl ausführen. Normalerweise kann der nächste Befehl erst eingegeben werden, nachdem das Programm den entsprechenden Wert zurückgegeben hat.
(2) Bitte verwenden Sie Großbuchstaben.
(3) Im praktischen Betrieb werden die spitzen Klammern "" als Start- bzw. Endbegrenzer verwendet.
(4). Ein Befehlsfehler gibt
Programmkontroll-Befehlssatz
| Befehl | Beschreibung | Beispiel |
| Modul neu starten | Erfolgreiche Rückgabe: |
|
| Zurücksetzen | Erfolgreiche Rückgabe: |
|
| Modulinformationen abfragen |
Erfolgreiche Rückgabe: |
|
|
Serielle Port-Baudrate einstellen oder abfragen 1.x ist 1~9 und gibt die Baudraten 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 entsprechend an Erfolgreiche Rückgabe: |
Senden: Erfolgreiche Rückgabe: Stellt die Baudrate des seriellen Geräteports auf 19200 ein Die Konfiguration wird nach dem Speichern und Neustarten wirksam! |
|
|
Auswahl des Betriebsmodus x: Werte 0, 1, ?, 0 bedeutet Umschaltung durch Datenbitsteuerung, 1 bedeutet Umschaltung durch UART-Steuerung, ? bedeutet Abfrage des Betriebsmodus; Erfolgreiche Rückgabe: |
Senden: Erfolgreiche Rückgabe: Gibt an, dass das Modul auf UART-gesteuerte Umschaltung eingestellt ist;
Senden: Erfolgreiche Rückgabe: |
|
|
Aktuellen Kanal einstellen xxx: Der Wert ist 000~256, 000 bedeutet Kanal 0, 256 bedeutet Kanal 256; Erfolgreiche Rückgabe:
Hinweis: Im Modus der Datenbitsteuerungs-Umschaltung, Senden: Rückgabe: |
Senden: Erfolgreiche Rückgabe: |
|
|
Kanalstatus abfragen Erfolgreiche Rückgabe: |
Rückgabe: |
|
|
Konfiguration speichern Erfolgreiche Rückgabe: |
Speichern Sie die Konfiguration, z. B. den Kanalstatus. |

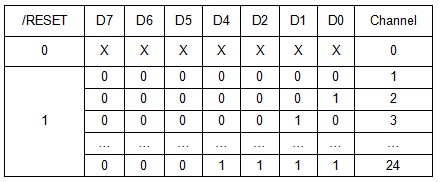

Datensatz-Umschaltlogiktabelle

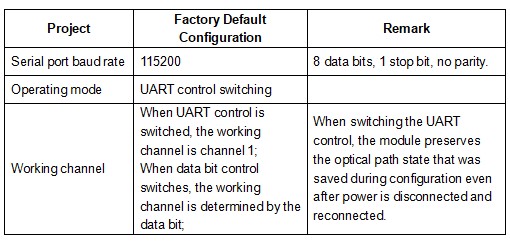

Werkseitige Standardkonfiguration
PCBA: D3-1 V56

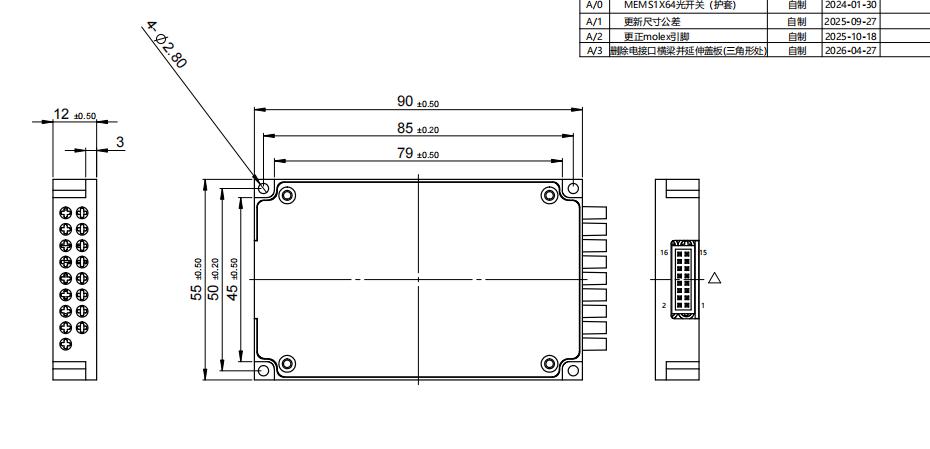

Mechanische Anforderungen (Einheiten: mm)
| Parameter | Spezifikation |
| Fasertyp | PM780，0,9-mm-Loseader |
| Faserlänge/Toleranz | 1+/-0,05 m（ohne Steckverbinder） |
| Steckverbinder | FC/APC |
| Kanalmarkierung PM780，0,9-mm-Loseader |
Weißes Nummernröhrchen mit schwarzer Schrift, Eingang--COM1,COM2 Ausgang-- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
