Bias-Detektor Serie PD1500/PD2100

Die Detektoren dieser Serie sind direkt mit den batteriebetriebenen Produkten von Thorlabs austauschbar und bieten in jeder Hinsicht die gleiche Leistung wie vergleichbare Produkte von Thorlabs. Neben Detektoren mit bestehenden Spezifikationen sind auch Anpassungsdienste verfügbar. Verschiedene Parameter des Detektors (wie Versorgungsspannung, Bandbreite usw.) können kundenspezifisch angepasst werden, um spezifische Anwendungsanforderungen zu erfüllen.

Diese Serie ist speziell für Lasermesssysteme konzipiert. Sie verfügt über keine Verstärkung, wird mit eingebautem Akku geliefert und dient als kostengünstiges Detektorprodukt für Hochleistungslaserlabore.

Jetzt anfragen Herunterladen
  • Produktdetail

Bias-Detektor Serie PD1500/PD2100

Gebrauchsanweisung

Aussehen und Schnittstellenbeschreibung

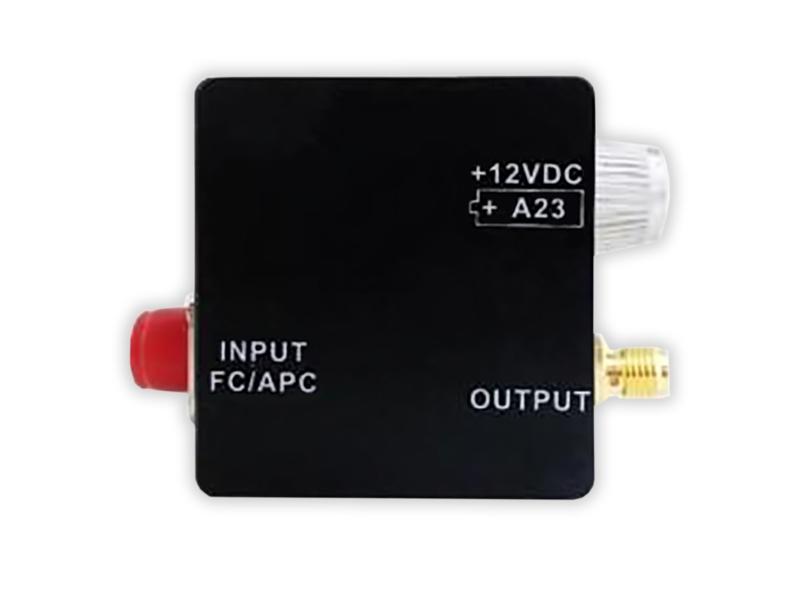

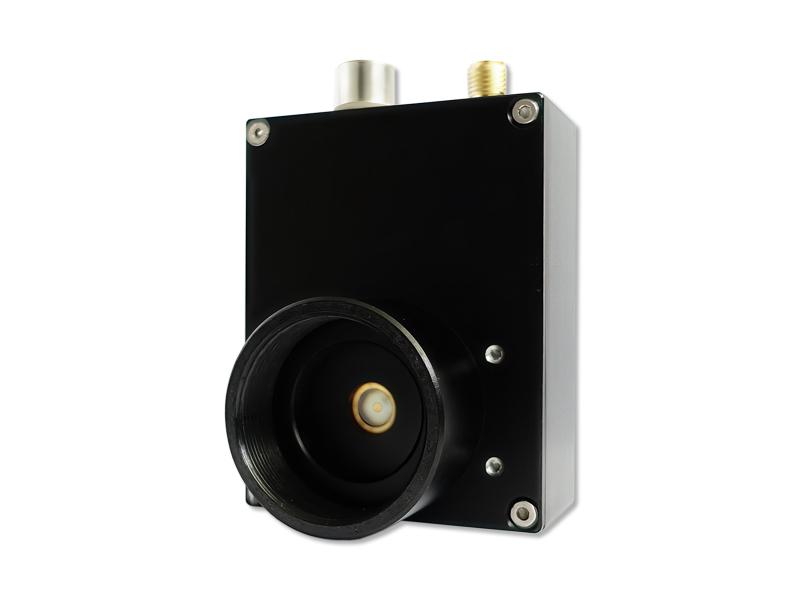

Das Erscheinungsbild des Moduls ist in der folgenden Abbildung dargestellt:

Bias Detector Series

Abbildung 2-1 Darstellungsdiagramm des Detektormoduls

Elektrische Beschreibung

  • Ausgangsschnittstelle: SMA (Buchse)
  • Ausgangsimpedanz: 50 Ohm
  • Spektraler Reaktionsbereich: 800 nm–1700 nm; 350 nm–1000 nm (entsprechend PD1500 bzw. PD2100)
  • Detektorempfindlichkeit: >0,95 A/W @1550 nm
  • Warnung: Überschreiten Sie nicht die optische Sättigungsleistung (Sättigungsleistung) für die optische Eingangsamplitude.

Leistungsparameter

Testparameter von Bias-Detektoren (PD1500/2100-Serie)

Modell

PD1500

PD2100

Wellenlängenbereich

900 nm – 1700 nm

320 nm bis 1000 nm

3dB Grenzbandbreite

5 GHz

1 GHz

Sättigungs-Optikleistung

5 mW

5 mW

Anstiegszeit (10 % ~ 90 %)

<80 ps

<400 ps

Typische maximale Reaktionsfähigkeit

>0,9 A/W bei 1550 nm

>0,9 A/W bei 1550 nm

Maxim-Ausgabe

1 V bei 50 Ohm

5 V bei 50 Ohm

Einfallsleistung (max.)

10 mW

10 mW

Detektormaterial/-typ

InGaAs/PIN

Si/PIN

Detektordurchmesser

75 μm

400 μm

Betriebstemperatur

-40℃~85℃

-40℃~85℃

Optischer Eingang

FC/APC oder Flat Window

Flaches Fenster

Elektrische Leistung

SMA (DC-Paar)

SMA (DC-Paar)

Stromversorgungsanforderungen

A23, +12 VDC

A23, +12 VDC

Abbildung 3-1 Zusammenfassung der elektrischen Leistung

Bias Detector Series

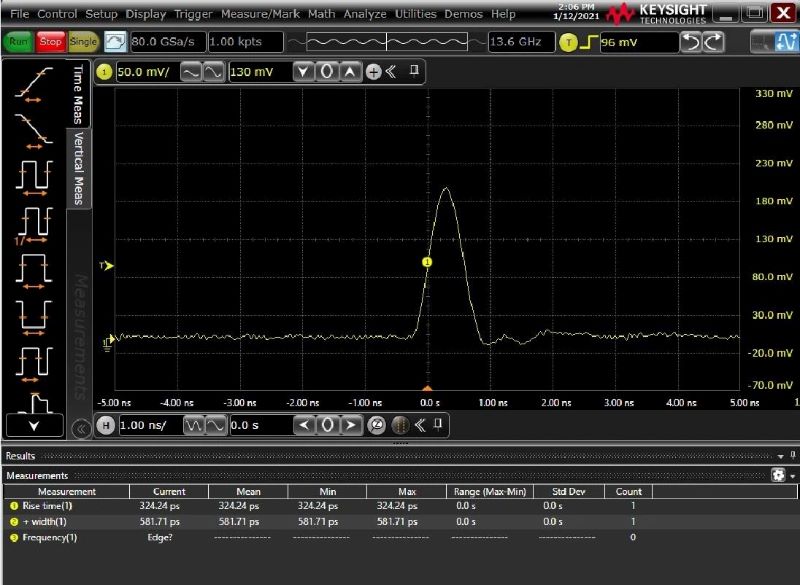

Abbildung 3-2 PD1500 Impulsantwortkurve

Bias Detector Series

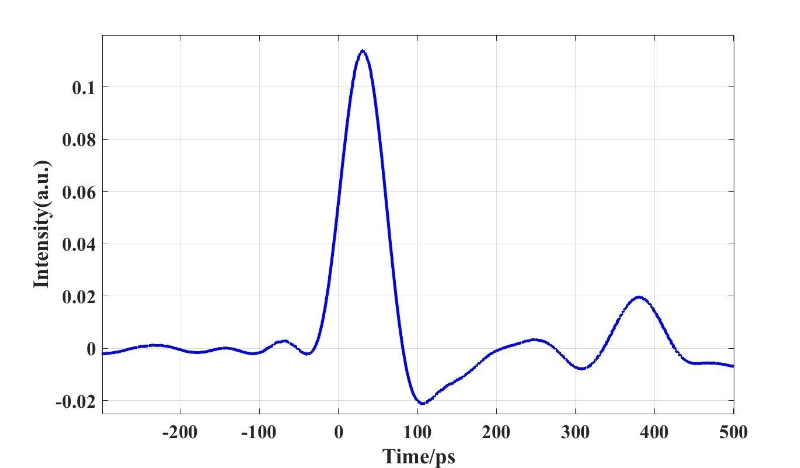

Abbildung 3-3 PD2100 Impulsantwortkurve

Mechanische Zeichnung des Detektors PD1500 und PD2100

Bias Detector Series

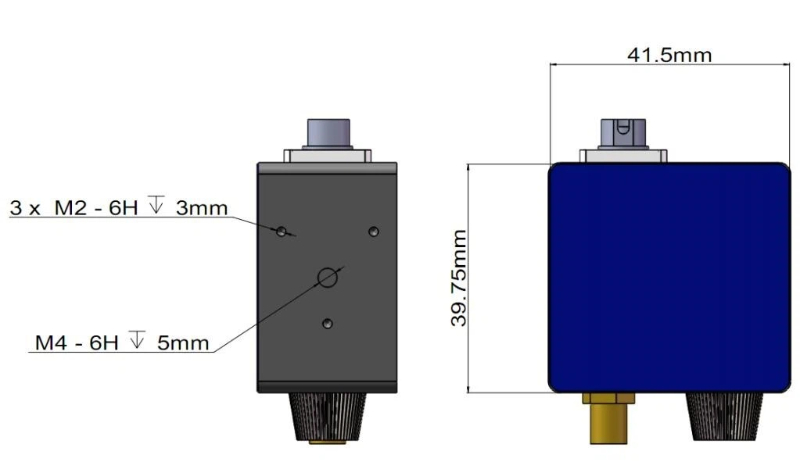

Abbildung 4-1 Mechanisches Maßdiagramm des Bias-Detektormoduls
