APD1050H Lawinenwarngerät

Verstärkter Fotoempfänger

APD1050H Lawinenwarngerät

Gebrauchsanweisung

Erscheinungsbild und Schnittstellenbeschreibung

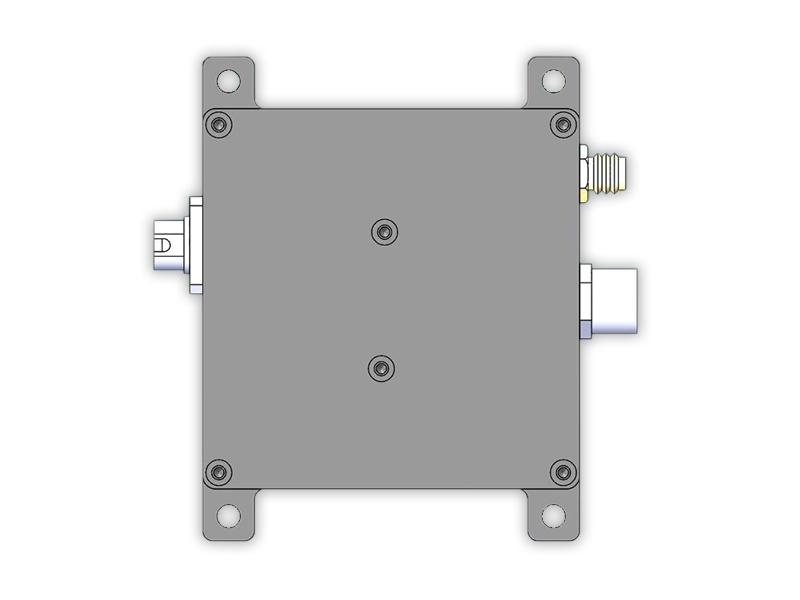

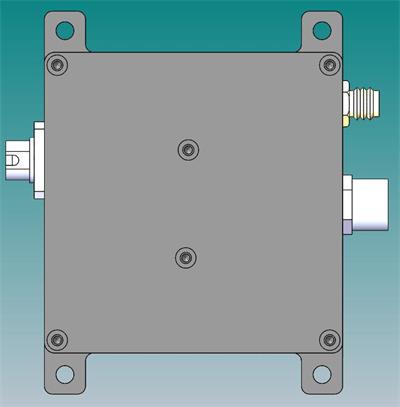

Das Aussehen des Moduls ist in der folgenden Abbildung dargestellt:

Die linke Schnittstelle ist die optische Eingangsschnittstelle (FC), die obere rechte die Stromversorgungsschnittstelle (M8) und die untere rechte die Signalausgangsschnittstelle (SMA).

Das individuell angepasste Stromkabel ist in der folgenden Abbildung dargestellt:

Abbildung 2-2 Passendes Stromkabel

Das linke Ende im Bild ist der Anschluss an das Detektormodul. Rechts befindet sich ein Etikett, das die Anschlussart der drei Stromkabel angibt. Das Kabel besteht aus PVC, ist für einen maximalen Strom von 3 A ausgelegt und hat einen Querschnitt von 24 AWG. Die Pinbelegung ist vollständig kompatibel mit der der Stromkabel der Detektormodule von Thorlabs und Newport, sodass die Kabel austauschbar sind.

Elektrische Spezifikationen

1. Produkte mit dualer Stromversorgung: ±12 V (braun/rot: +12 V, schwarz: GND, blau: -12 V). Bei Produkten mit 300 MHz und darunter kann die minimale Versorgungsspannung ±8 V betragen, die maximale darf ±15 V jedoch nicht überschreiten (bei Abweichungen zwischen dem Typenschild des Detektors und dieser Anleitung gilt die Anleitung). Bei Produkten über 1 GHz darf die Versorgungsspannung ±12 V nicht überschreiten. Zusätzlich kann das Honghai-Schaltnetzteilmodul JMD10-D12 als Testnetzteil erworben werden. Dieses Modul gewährleistet die Funktion des Detektors bei Verwendung in Innenräumen; bei Verwendung im Freien führen Sie bitte eine eigene Funktionsprüfung durch. Der Stromverbrauch des Detektormoduls im Normalbetrieb beträgt weniger als 100 mA.

Produkte mit Einzelspannungsversorgung: 5–12 V (braun/rot: +12 V, schwarz: GND, blau: potentialfrei). Der Stromverbrauch des Detektormoduls im Normalbetrieb beträgt weniger als 100 mA.

2. Ausgangsschnittstelle: SMA (weiblich);

3. Ausgangsimpedanz: 50 Ω;

4. Maximale Ausgangsspannung:

Produkte unter 500 MHz: ±3,6 V (bei hoher Impedanz), ±1,8 V (bei 50 Ω);

Produkte mit 1 GHz (einschließlich) und darüber: ±1 V (@50 Ω).

5. Spektraler Empfindlichkeitsbereich: 900nm-1700nm;

6. Detektorempfindlichkeit: >0,95 A/W bei 1550 nm;

7. Die optische Eingangsamplitude darf die Sättigungsleistung nicht überschreiten.

Leistungsparameter

Anweisungen für den Leistungstest

1. Aufgrund der unterschiedlichen Beschaffenheit der FC-Anschlüsse der Testlichtquellen ist die Einfügungsdämpfung der einzelnen Detektoren uneinheitlich, und die Testergebnisse der Detektorantwort variieren geringfügig.

2. Die Transimpedanzverstärkung des Detektors wird bei hoher Ausgangslast berechnet. Bei einer Ausgangslast von 50 Ω reduziert sich die Verstärkung auf die Hälfte des Nennwerts;

3. Die Messergebnisse für Detektorrauschen und Anstiegszeit wurden unter folgenden Bedingungen ermittelt:

a: Eingangsimpedanz des Oszilloskops 50Ω;

b: Die Bandbreite des Oszilloskops entspricht der vollen Bandbreite (≥1 GHz);

c: Die Zeitbasis des Oszilloskops ist auf 100 ns/div eingestellt (Hinweis: Das Rauschen variiert erheblich bei unterschiedlichen Zeitbasen);

4. Testumgebungstemperatur: 23℃±5℃;

5. Relative Luftfeuchtigkeit prüfen: 35%±15%;

6. Betriebsspannung prüfen: ±12 V;

Typische Testparameter des Einzeldetektors (APD1050H)

Abbildung 3-1 Zusammenfassung der elektrischen Leistung

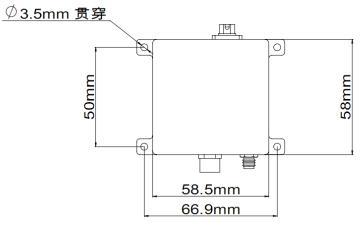

Mechanische Abmessungen
