2.1 Erscheinungsbild und Schnittstellenbeschreibung

Das Erscheinungsbild des Moduls ist in den folgenden Abbildungen dargestellt:

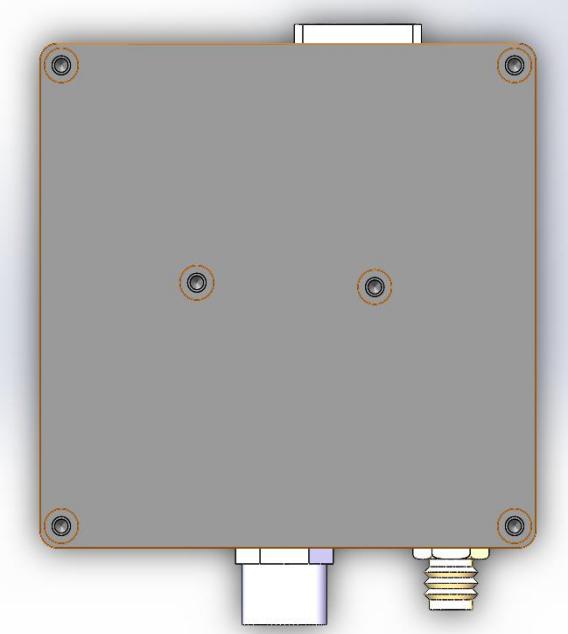

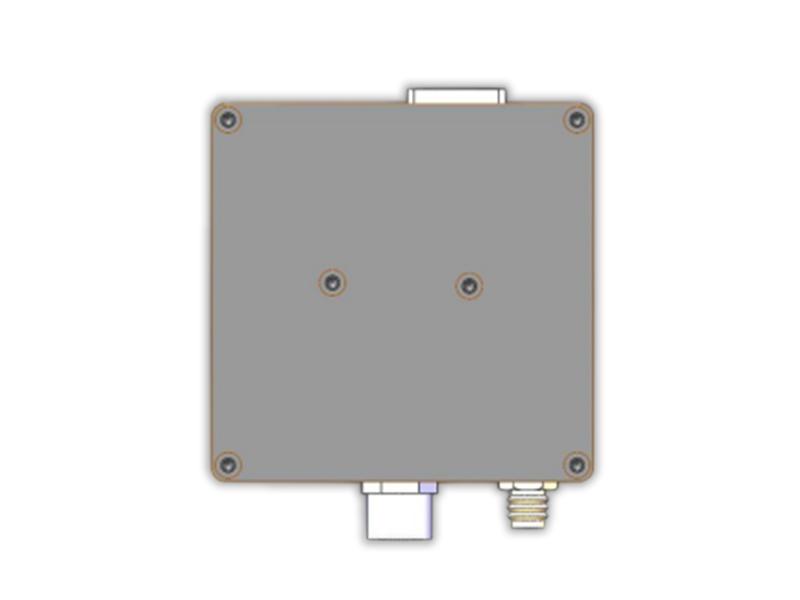

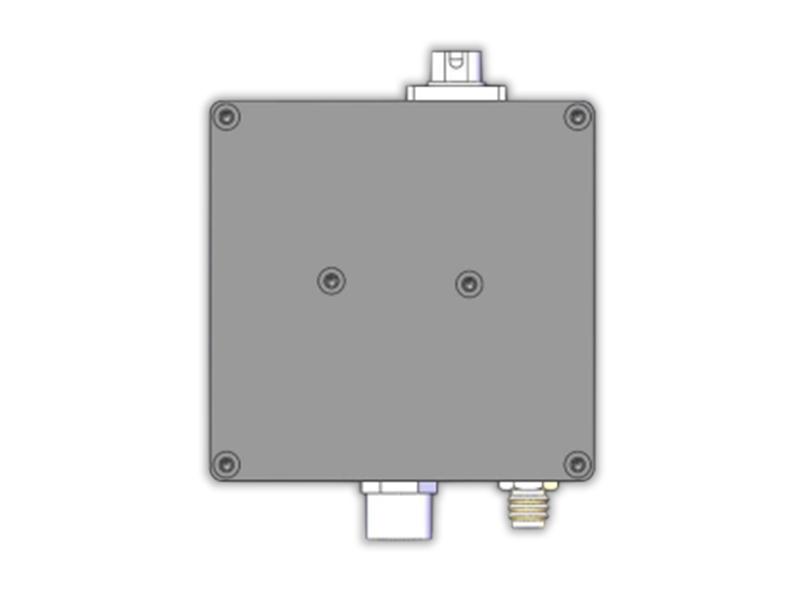

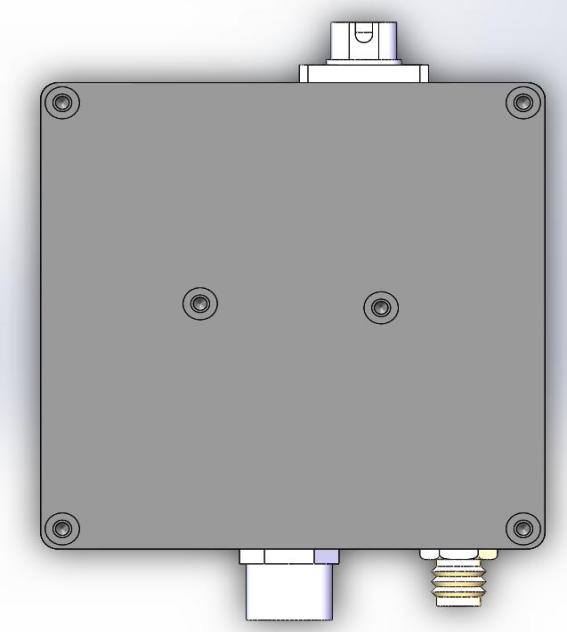

Abbildung 2-1 Erscheinungsbild des Detektormoduls (Links: FC-Schnittstelle, Rechts: Freier Raum)

Bei der oberen Schnittstelle handelt es sich um die optische Eingangsschnittstelle (FC/Freiraum), bei der unteren rechten um die Stromversorgungsschnittstelle (M8 oder Anschlussdrahtausgang) und bei der unteren rechten um die Signalausgangsschnittstelle (SMA).

Der Ausgang der Version mit Temperaturkompensation ist ein GH1.25-Klemmenblock, dessen Definition wie folgt lautet:

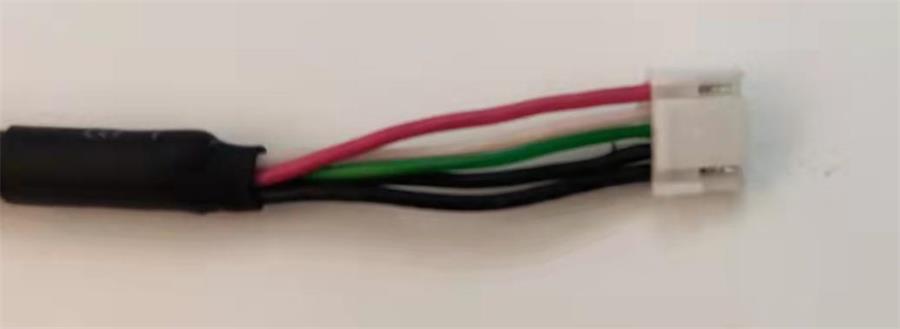

Abbildung 2-2 Passendes Netzkabel

Elektrische Beschreibung

Das APD-Modul ist ein Produkt mit einfacher Stromversorgung: Schließen Sie den roten Draht an 12 V und den schwarzen Draht an Masse an. Der Strom beträgt 300 mA. Im Normalbetrieb verbraucht das Detektormodul weniger als 100 mA.

1. Ausgangsschnittstelle: SMA (weiblicher Stecker);

2. Ausgangsimpedanz: 50 Ohm;

3. Maximale Ausgangsspannung:

Produkte unter 500 MHz: ±3,6 V (bei hoher Impedanz), ±1,8 V (bei 50 Ohm);

Produkte ab 1 GHz: ±1 V (bei 50 Ohm).

4. Spektraler Empfindlichkeitsbereich: 400 nm-1100 nm;

5. Detektorempfindlichkeit: 50 A/W bei 905 nm;

6. Die Sättigungsleistung für die optische Eingangsamplitude darf nicht überschritten werden.

Leistungsparameter

Beschreibung des Leistungstests

1. Aufgrund der unterschiedlichen FC-Anschlussbedingungen der Testlichtquelle ist die Einfügungsdämpfung der einzelnen Detektoren uneinheitlich, und die Testergebnisse der Detektorantwort variieren geringfügig.

2. Die Transimpedanzverstärkung des Detektors wird unter der Bedingung einer hohen Ausgangslastimpedanz berechnet. Bei einer Ausgangslast von 50 Ω reduziert sich die Verstärkung auf die Hälfte des Nennwerts;

3. Die Messergebnisse für Detektorrauschen und Anstiegszeit wurden unter folgenden Bedingungen ermittelt:

a: Die Eingangsimpedanz des Oszilloskops beträgt 50 Ω;

b: Die Bandbreite des Oszilloskops entspricht der vollen Bandbreite (≥1 GHz);

c: Die Zeitskala des Oszilloskops ist auf 100 ns/div eingestellt (Hinweis: Das Rauschen variiert stark je nach Zeitskala);

4. Temperatur im Testraum: 23℃±5℃;

5. Relative Luftfeuchtigkeit prüfen: 35%±15%;

6. Prüfbetriebsspannung: ±12 V;

Typische Testparameter des APD-Detektors (APD2008)

Abbildung 3-1 Zusammenfassung der elektrischen Leistung

Mechanische Abmessungen

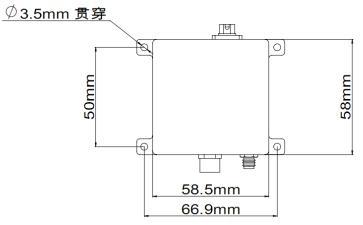

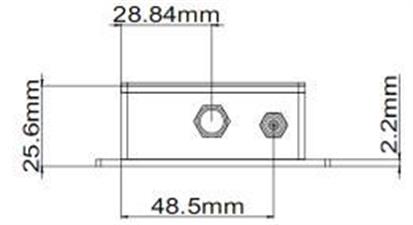

Abbildung 4-1 Mechanische Maßzeichnung des APD-Detektormoduls
