32 Kanäle WDMUX OTDR 1625/1650 und FTTH DATA

  • Große Bandbreite
  • Geringe Einfügungsdämpfung
  • Hohe Kanalisolation
  • Außergewöhnliche Zuverlässigkeit und Stabilität
  • Produktdetail

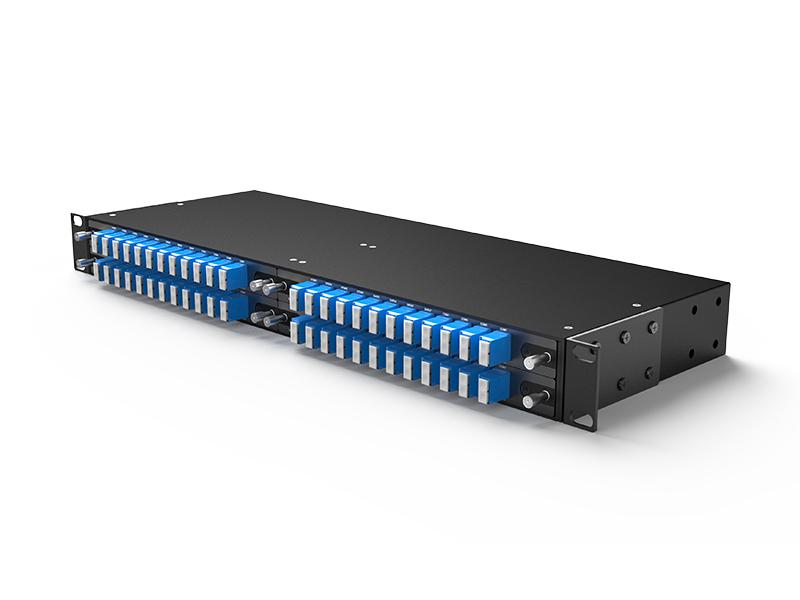

32 Kanäle WDMUX OTDR 1625/1650 und FTTH DATA

1310/1490/1550, LC/UPC

32chanenls WDMUX OTDR

FIBERWDM bietet FWDM TX 1625 nm RX 1310/1490/1550 nm mit geringen Verlusten und zuverlässiger Leistung.

Es funktioniert im Glasfaserkabelleitungsüberwachungssystem OTDR.

32chanenls WDMUX OTDR

Merkmale

du Große Bandbreite

du Geringe Einfügungsdämpfung

du Hohe Kanalisolation

du Außergewöhnliche Zuverlässigkeit und Stabilität

Anwendungen

du Optische Verstärker

du Kabelfernsehen

du OTDR

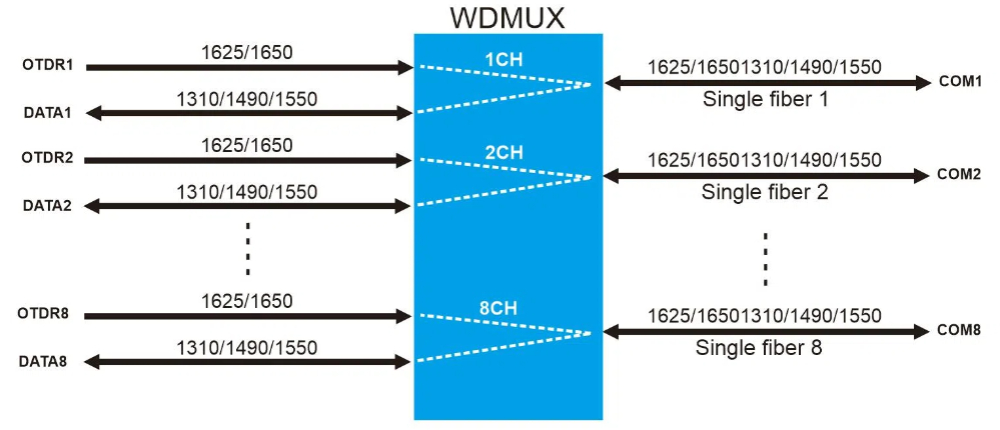

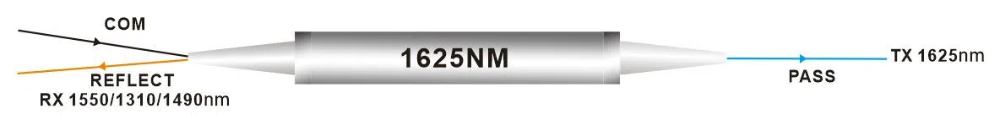

Linienverbindung

32chanenls WDMUX OTDR

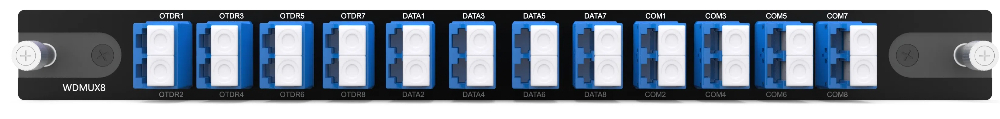

Produktpanel

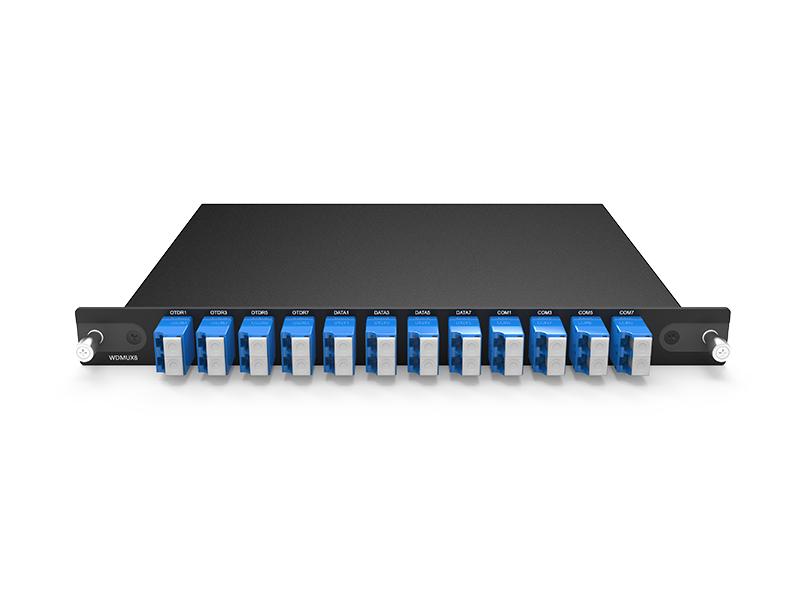

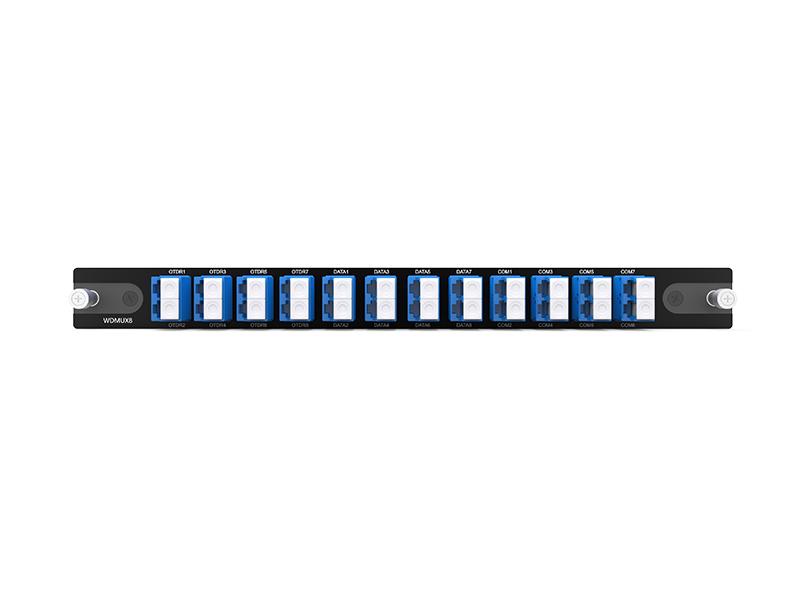

8CH WDMUX Plug-in LGX Module

8-Kanal-WDMUX-Plug-in-LGX-Modul

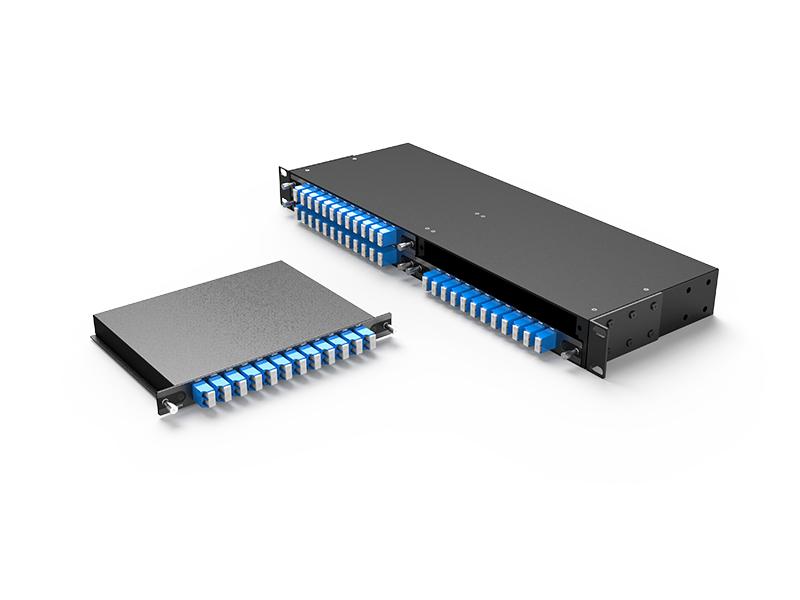

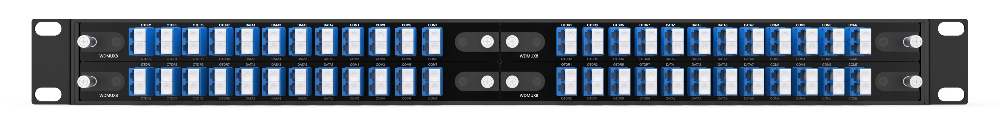

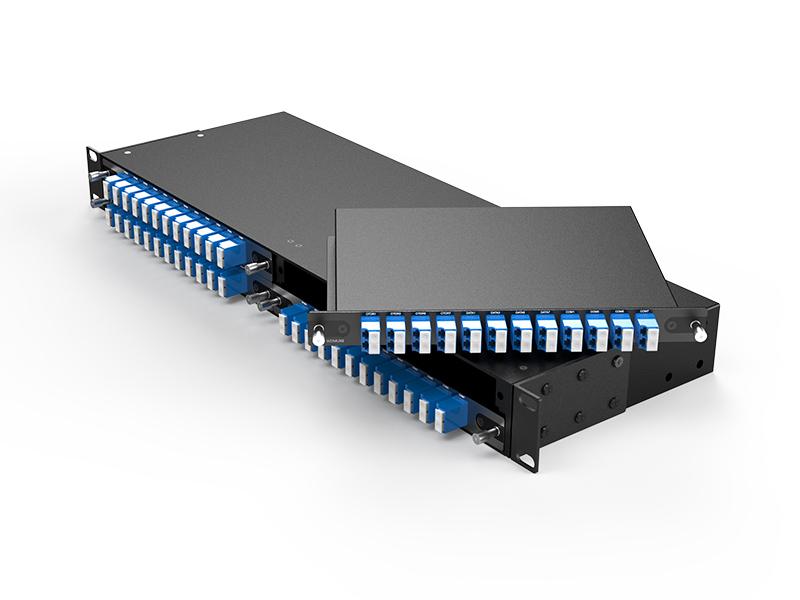

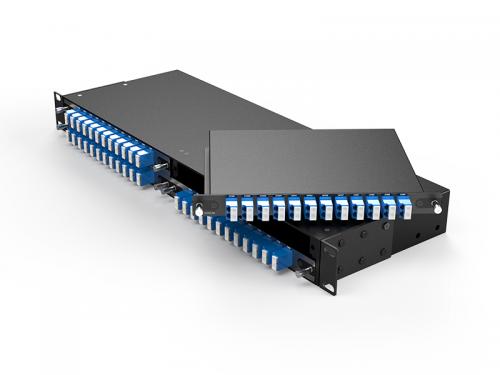

4slos 1U Rack for holding 4pcs LGX Module, up to 32ch WDMUX

4slos 1U-Rack zur Aufnahme von 4 LGX-Modulen, bis zu 32 Kanäle WDMUX

Technische Daten

Wellenlänge

TX1625/1650 nm RX1310/1490/1550 nm

Technologie

TFF (Dünnschichtfilter)

Durchlassbereich

1600~1670 nm

Spiegelung

1260~1580

Durchlassbandwelligkeit

≤0,30 dB

IL @ Durchlassbereich

≤0,80 dB

Reflexionsbandwelligkeit

≤0,20 dB

IL @ Reflexion

≤0,60 dB

Übertragungsisolierung (Adj-Kanal)

≥30dB

Übertragungsisolierung (nicht einstellbarer Kanal)

≥50dB

Reflexionsisolierung

≥15 dB

Polarisationsabhängiger Verlust

≤0,1 dB

Polarisationsmodendispersion

≤0,2 ps

Thermische Stabilität

≤0,005N

Richtwirkung

≥50dB

Rückflussdämpfung

≥45dB

Optische Belastbarkeit

≤500mW

Temperatur

Betriebstemperatur: -40 bis 85 °C

Lagerung -40 bis 85°C

Nettogewicht

LGX-BOX 0,5 kg

4-Slot 1HE-Rack, 1,5 kg

Paketabmessungen

LGX-Modul 214,5 x 20 x 150 mm

1U-Rack 440*40*160 nm

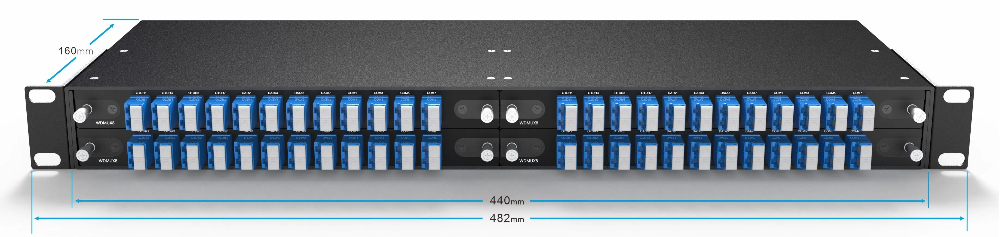

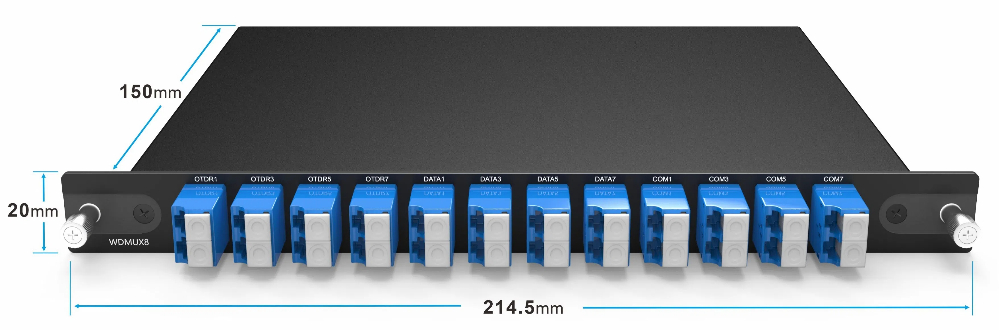

Maßzeichnung (mm)

Plug-in LGX Module

Plug-in-LGX-Modul

4slots 1U Rack for holding LGX Module

1U-Rack mit 4 Steckplätzen zur Aufnahme des LGX-Moduls

Bestellinformationen

Teile-Nr.

Technische Daten

WDMUX8

8 Kanäle WDMUX OTDR 1625/1650 und FTTH DATA 1310/1490/1550, LC/UPC Plug-in LGX-Modul

1U02-4LGX

19-Zoll-1U-Rack mit 4 Steckplätzen für Plug-in-LGX-Box, 440 x 160 x 44 mm
