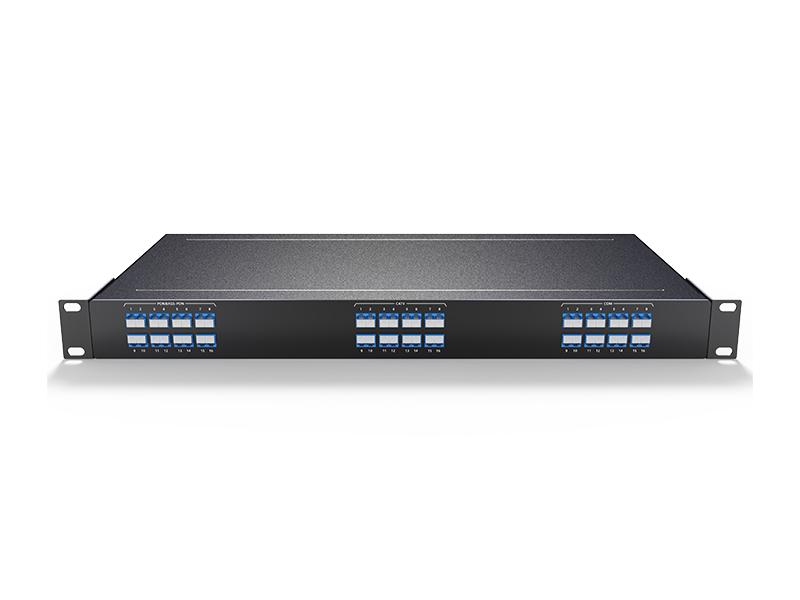

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RAKE

  • Triple Play Integration, 16-Kanal-FWDM
  • Niedriger Verlust, hohe Isolation, breite Temperaturstabilität
  • Unterstützt Multi-Service für CATV/PON/XGS-PON
  • 1U-Rack-montierbare Integration mit hoher Dichte
  • Produktdetail

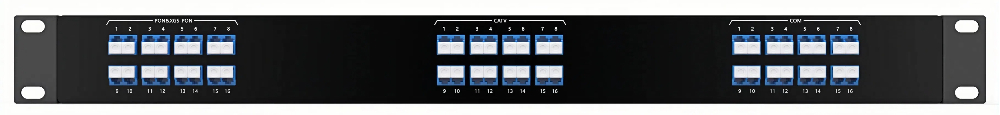

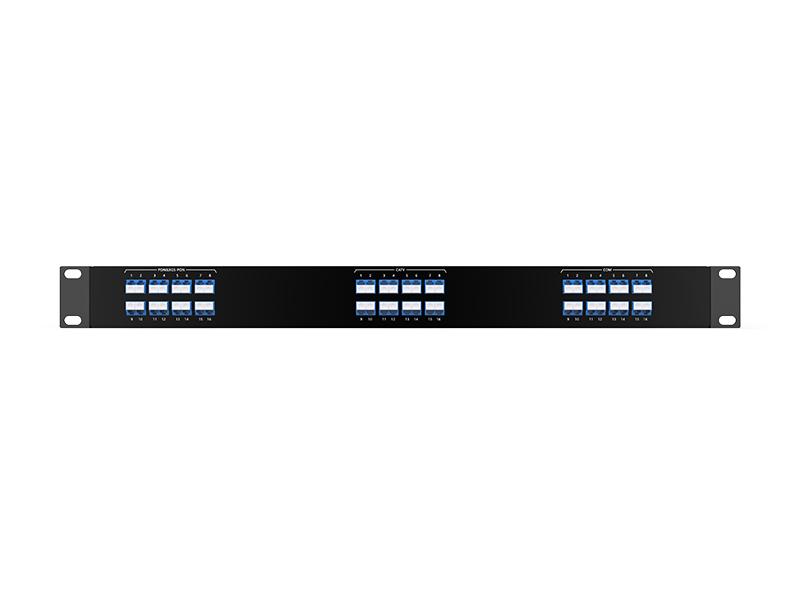

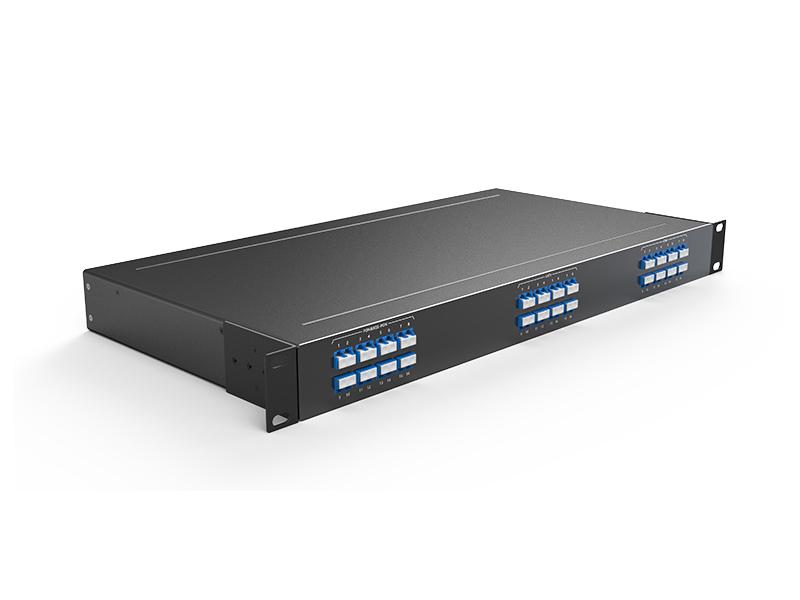

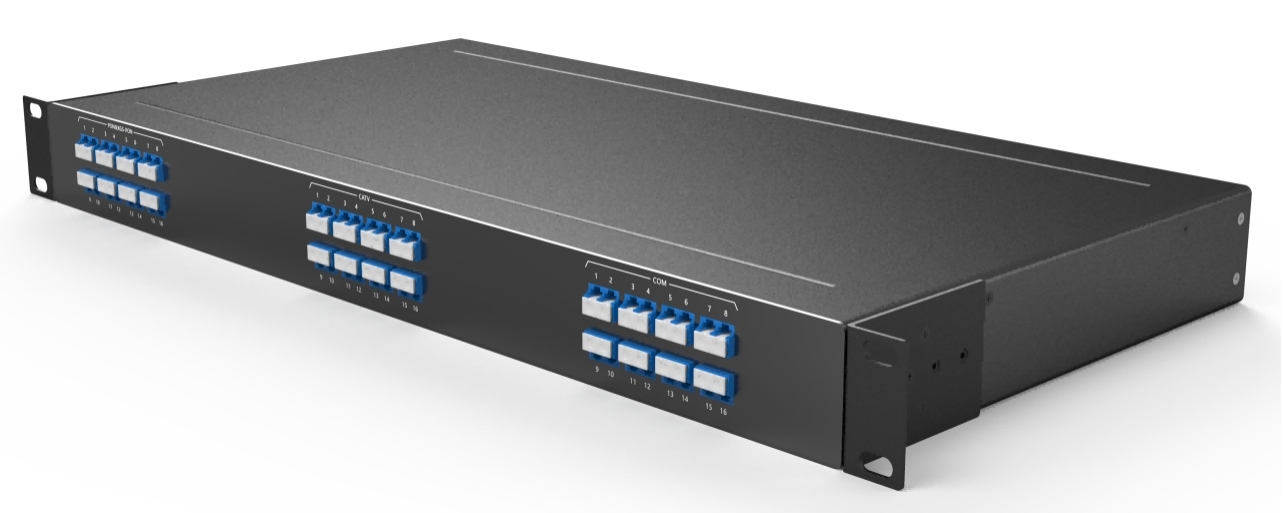

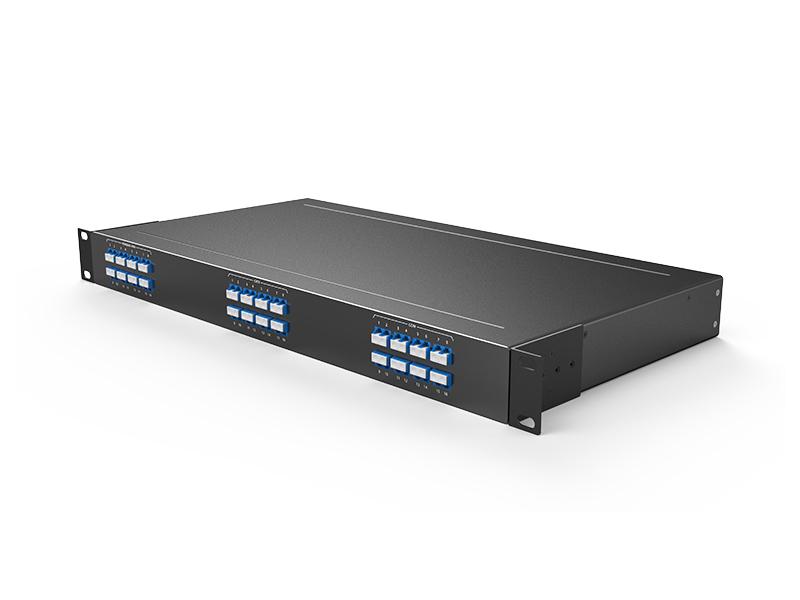

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM LC/UPC 1U RAKE



16FW-1U01-T55R3149-2757



CATV+PON+ XGS-PON FWDM



Glasfaser Geben Sie FWDM TX 1550 NM RX PON 1310/1490NM & XGS-PON 1270/1577NM NEIN NEIN-Verlust und zuverlässige Leistungen.

Es funktioniert in ftth/fttx, im PON -System arbeitet am 1310/1490 & 1270/1577nm, und das CATV -Signal wird unter Verwendung von 1550 nm über die gleiche Faser geliefert.

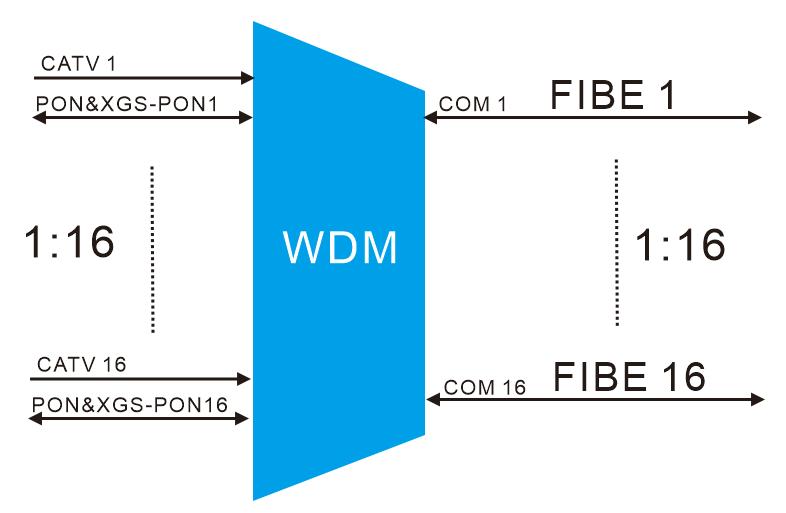

Produktstrafe



CATV+PON+ XGS-PON FWDM



Anwendung



CATV+PON+ XGS-PON FWDM

Merkmale



Breite Bandbreite

Niedriger Einfügungsverlust

Hochkanalisolation

Außergewöhnliche Zuverlässigkeit und Stabilität



Anwendungen



Optische Verstärker

Catv



Spezifikationen



Wellenlänge

TX1550 RX1310/1490NM & 1270/1577NM

Technologie

TFF (dünner Filmfilter)

Passband

1540 ~ 1560nm

Spiegelung

1260~1500&1574~1620

Passband Ripple

≤ 0,30 dB

Il @ passband

≤ 0,80 dB

Reflexionsband Ripple

≤ 0,20 dB

IL @ Reflection

≤ 0,60 dB

Passband -Isolation

≥30 dB

Reflexionsisolation

≥ 15 dB

Polarisationsmodus Dispersion

≤ 0,2 Ps

Wärmestabilität

≤ 0,005n

Direktivität

≥ 50 dB

Renditeverlust

≥ 45 dB

OPTISCHE KRAFTRAFT

≤ 500 mw

Temperatur

Betrieb von -40 bis 85 ° C.

Lagerung -40 bis 85 ° C

Fasertyp

SMF-28E

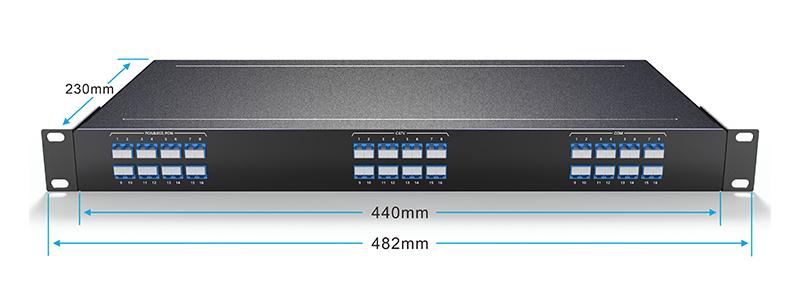

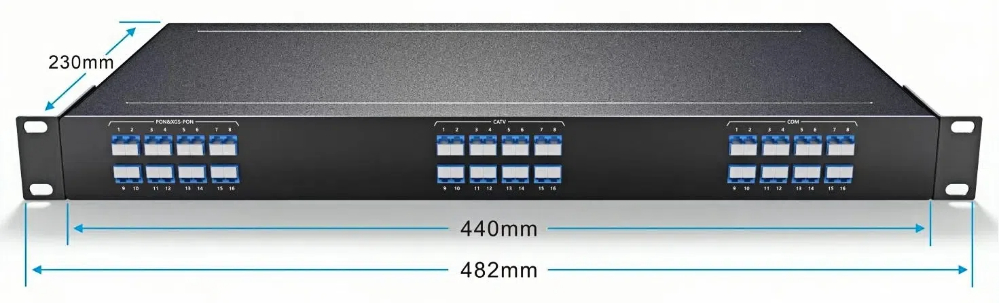

Paketdimension

44*440*230 mm



Notiz.

1) Alle Spezifikationen basieren auf den Geräten ohne Anschlüsse und garantiert über Wellenlänge, Polarisation und Temperatur.

2) PMD- und chromatische Dispersionswerte werden durch Design garantiert.



3) Spezifikationen können sich ohne vorherige Ankündigung ändern



CATV+PON+ XGS-PON FWDM

Stahlmessungen Zeichnen ¼ mmlin



Informationen bestellen

Teilnummer

Spezifikationen

16FW-1U01-T55R3149-2757
