/32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack

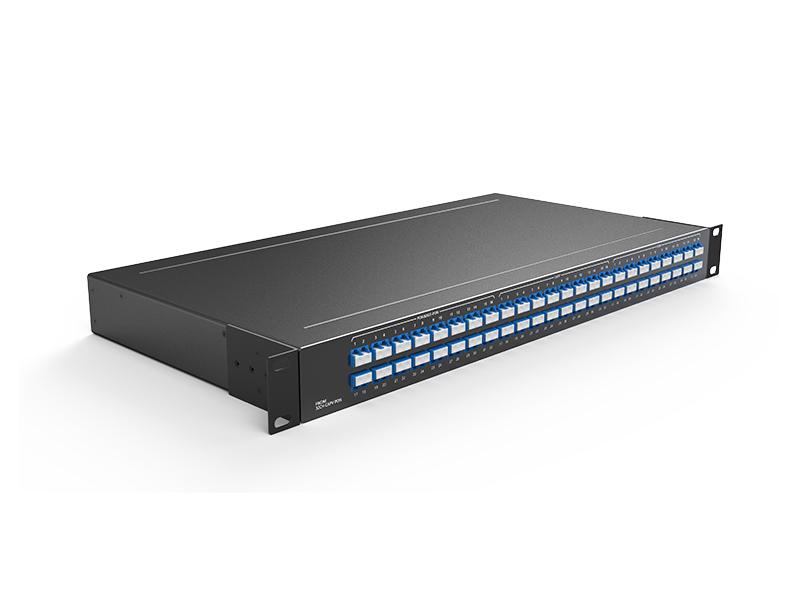

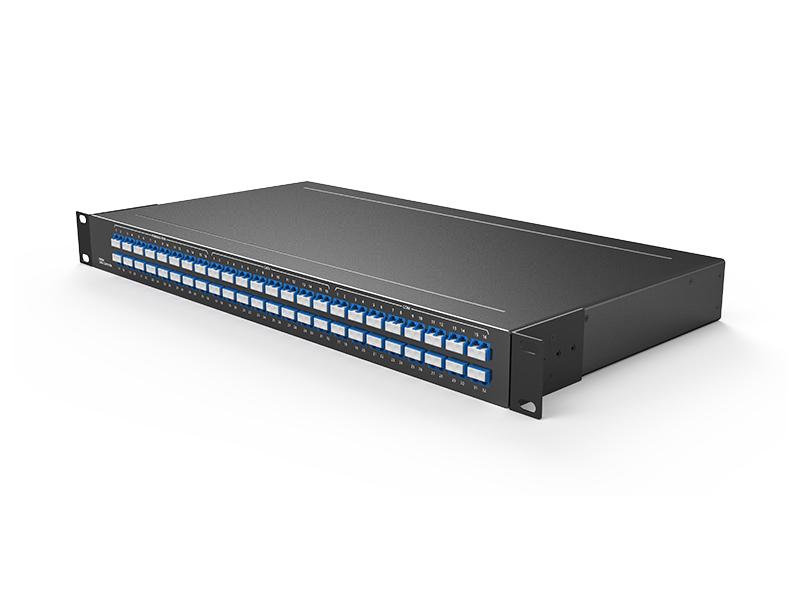

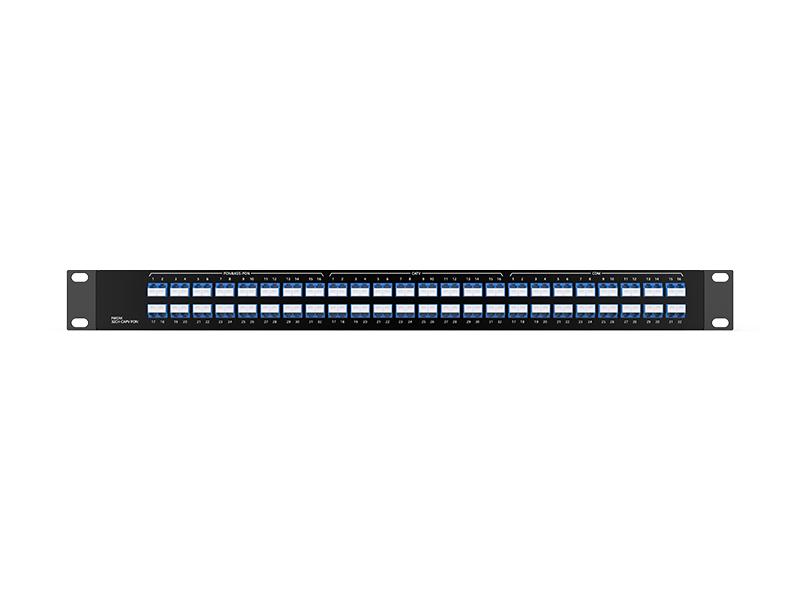

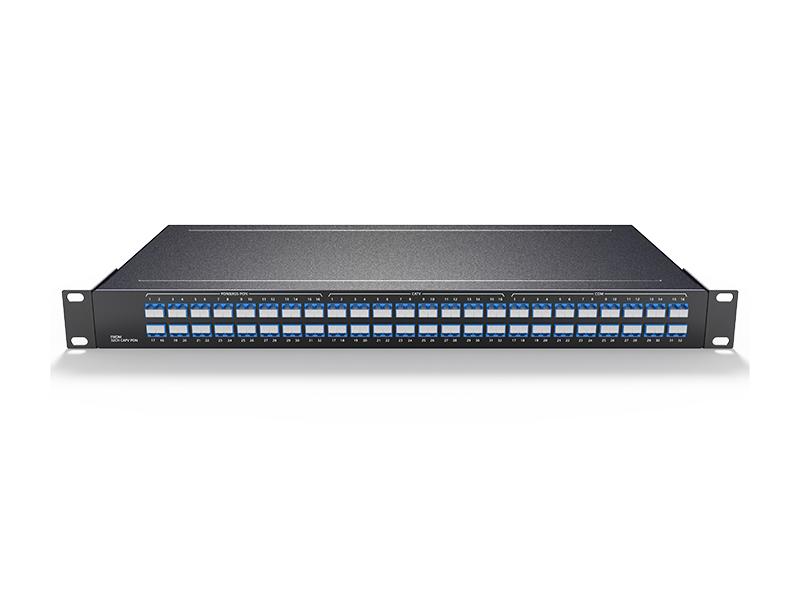

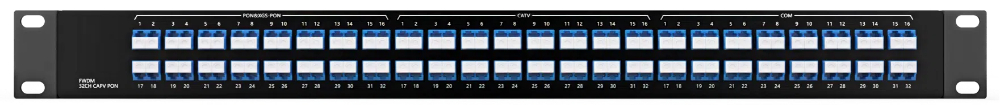

32Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack
32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack 32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack 32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack 32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack 32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack

32-Kanal FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1HE Rack

This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.

Jetzt anfragen Herunterladen
  • Produktdetail

32 Kanäle FWDM TX CATV 1550 nm RX PON 1310/1490 nm & XGS-PON 1270/1577 nm LC/UPC 1U-Rack

32FW-1U01-T55R3149-2757A/B

FIBERWDM bietet FWDM TX 1550 nm RX PON 1310/1490 nm & XGS-PON 1270/1577 nm bietet geringe Verluste und zuverlässige Leistung.

Funktioniert in FTTH/FTTX, im PON-System auf 1310/1490 &1270/1577 nm, und das CATV-Signal wird über dieselbe Glasfaser mit 1550 nm übertragen.

Produktstrafe

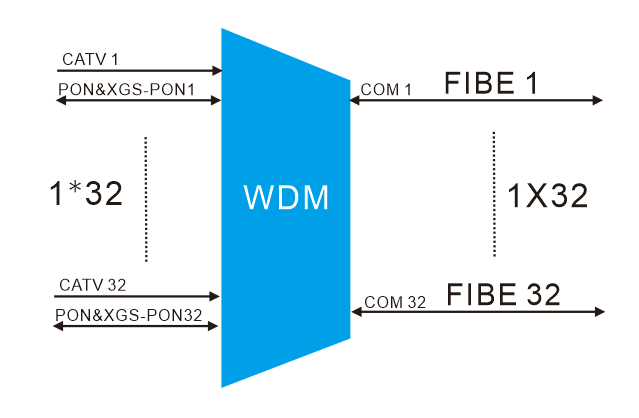

Anwendung

Funktionen

u Große Bandbreite

u Geringe Einfügungsdämpfung

u Hohe Kanalisolierung

u Außergewöhnliche Zuverlässigkeit und Stabilität

Anwendungen

u Optische Verstärker

u CATV

Spezifikationen

Wellenlänge

TX1550 RX1310/1490 nm&1270/1577 nm

Technologie

TFF (Dünnschichtfilter)

Durchlassbereich

1540~1560 nm

Reflexion

1260~1500&1574~1620

Durchlassbandwelligkeit

≤0,30 dB

IL @ Durchlassbereich

≤0,80 dB

Welligkeit des Reflexionsbandes

≤0,20dB

IL @ Reflexion

≤0.60dB

Durchlassbandisolierung

≥30dB

Reflexionsisolation

≥15dB (Typ A)

20dB (Typ B)

Polarisationsmodusdispersion

≤0,2ps

Thermische Stabilität

≤0,005N

Richtwirkung

≥50dB

Rückflussdämpfung

≥45dB

Optische Belastbarkeit

≤500mW

Temperatur

Betriebstemperatur -40 bis 85 °C

Lagerung -40 bis 85 °C

Fasertyp

SMF-28e

Paketabmessungen

44*440*230MM

Hinweis: 1) Alle Spezifikationen basieren auf Geräten ohne Anschlüsse und sind hinsichtlich Wellenlänge, Polarisation und Temperatur garantiert.

2) PMD- und chromatische Dispersionswerte sind konstruktionsbedingt garantiert.

3) Spezifikationen können ohne vorherige Ankündigung geändert werden

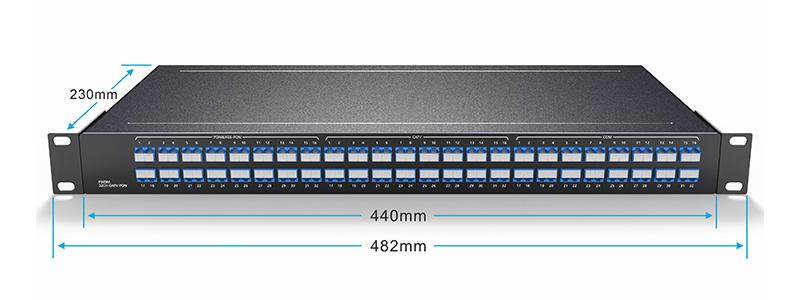

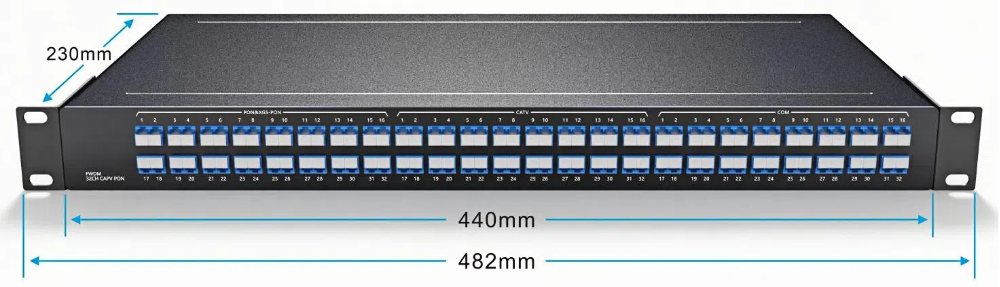

Stahlmaßzeichnung (mm)

Bestellinformationen

Bestellinformationen

Spezifikationen

32FW-1U01-T55R3149-2757A

32 Kanäle FWDM TX CATV 1550 nm RX PON 1310/1490 nm & XGS-PON 1270/1577 nm LC/UPC 1U Rack Reflexionsisolierung ≥15 dB

32FW-1U01-T55R3149-2757B

32 Kanäle FWDM TX CATV 1550 nm RX PON 1310/1490 nm & XGS-PON 1270/1577 nm LC/UPC 1U Rack Reflexionsisolierung 20 dB
