APD1008 Lawinenfotodetektor

APD1008 Lawinenfotodetektor

Benutzerhandbuch

2.1 Erscheinungsbild und Schnittstellenbeschreibung

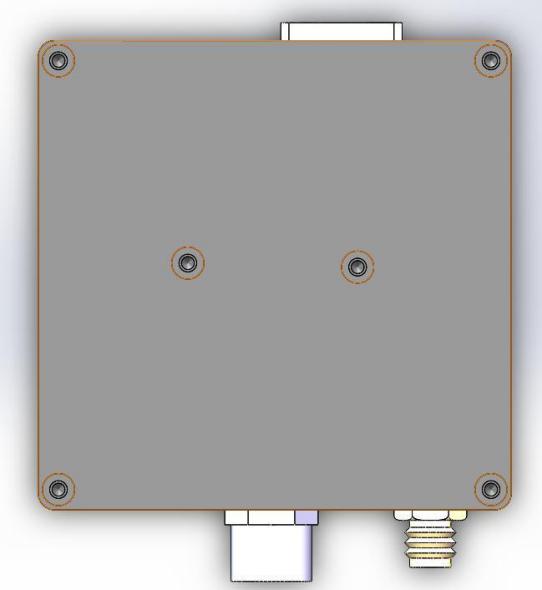

Das Aussehen des Moduls ist in der folgenden Abbildung dargestellt:

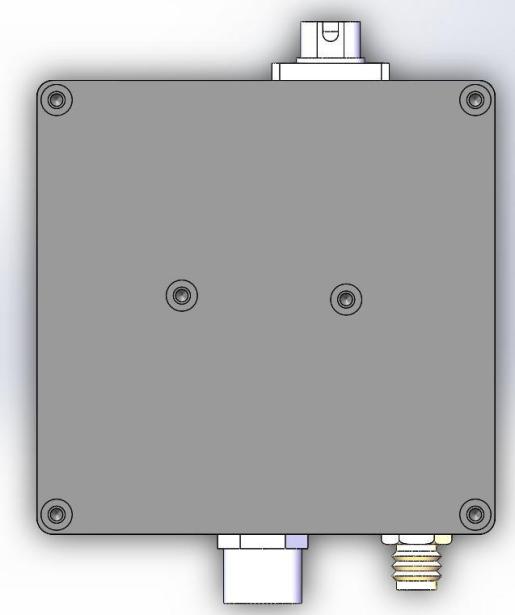

Abbildung 2-1 Schematische Darstellung des Detektormoduls (Links: FC-Anschluss, Rechts: Freier Raum)

Die obere Schnittstelle ist die optische Eingangsschnittstelle (FC/Freiraum), die untere rechte ist die Stromversorgungsschnittstelle (M8/oder Anschlussdrahtausgang) und die untere rechte ist die Signalausgangsschnittstelle (SMA).

Die Ausgabe der Version mit Temperaturkompensation erfolgt am GH1.25-Anschluss, der wie folgt definiert ist:

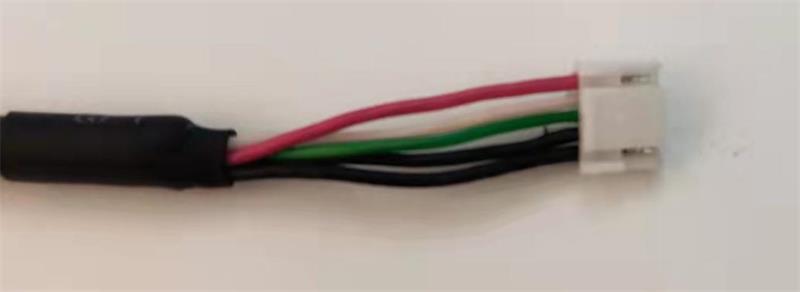

Abbildung 2-2 Passendes Stromkabel

Die Schnittstellendefinition lautet wie folgt:

Elektrische Spezifikationen

Das APD-Modul ist ein Produkt mit einfacher Stromversorgung: Schließen Sie den roten Draht an 12 V und den schwarzen Draht an Masse an. Der Stromverbrauch beträgt 300 mA. Im Normalbetrieb verbraucht das Detektormodul weniger als 100 mA.

1. Ausgangsschnittstelle: SMA (weiblich);

2. Ausgangsimpedanz: 50Ω;

3. Maximale Ausgangsspannung:

Produkte unter 500 MHz: ±3,6 V (bei hoher Impedanz), ±1,8 V (bei 50 Ω);

Produkte über 1 GHz (einschließlich): ±1 V (@50 Ω).

4. Spektraler Empfindlichkeitsbereich: 900 nm - 1700 nm;

5. Detektorempfindlichkeit: >0,95 A/W bei 1550 nm;

6. Die optische Eingangsamplitude darf die Sättigungsleistung nicht überschreiten.

Leistungsparameter

Beschreibung des Leistungstests:

1. Aufgrund der unterschiedlichen Beschaffenheit der FC-Anschlüsse der Testlichtquellen variiert die Einfügungsdämpfung der einzelnen Detektoren, und es kommt zu geringfügigen Unterschieden in den Testergebnissen der Detektorantwort.

2. Die Transimpedanzverstärkung des Detektors wird unter der Annahme berechnet, dass die Ausgangslast hochohmig ist. Bei einer Ausgangslast von 50 Ω reduziert sich die Verstärkung auf die Hälfte des Nennwerts;

3. Die Messergebnisse für Detektorrauschen und Anstiegszeit wurden unter folgenden Bedingungen ermittelt:

a: Eingangsimpedanz des Oszilloskops 50Ω;

b: Die Bandbreite des Oszilloskops entspricht der vollen Bandbreite (≥1 GHz);

c: Die Zeiteinteilung des Oszilloskops ist auf 100 ns/div eingestellt (Hinweis: Das Rauschen variiert erheblich bei unterschiedlichen Zeiteinteilungen);

4. Testumgebungstemperatur: 23℃±5℃;

5. Relative Luftfeuchtigkeit prüfen: 35%±15%;

6. Betriebsspannung prüfen: ±12 V;

Typische Testparameter des APD-Detektors (APD1008)

Abbildung 3-1 Zusammenfassung der elektrischen Leistung

Mechanische Abmessungen

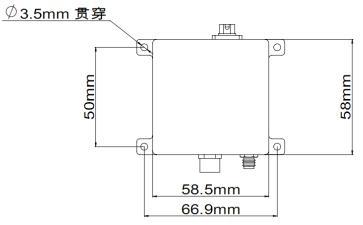

Abbildung 4-1 Mechanisches Dimensionsdiagramm des APD-Detektormoduls
