LiDAR-Pulslichtquelle zur atmosphärischen kohärenten Detektion

Merkmale

  • Hohe Pulsenergie: 300 uJ
  • Impulsbreite: 100–800 ns (einstellbar)
  • Integrierte Impulsparameter, Start mit nur einem Tastendruck
  • Hohe Integration, geringe Größe, geringes Gewicht
  • Produktdetail

LiDAR-Pulslichtquelle zur atmosphärischen kohärenten Detektion

Die Überwachung der Atmosphäre ist von großer Bedeutung für die Luft- und Raumfahrtsicherheit, den Umweltschutz, die Meteorologie und die Wettervorhersage. Basierend auf dem Doppler-Effekt-Prinzip, FIBERWDM hat ein integriertes Modul auf den Markt gebracht, um den Komfort und die Zuverlässigkeit des Systemaufbaus zu verbessern.

Die 300 uJ starke Lichtquelle zur atmosphärischen kohärenten Detektion von LIDAR basiert auf einem MOPA-Strukturdesign und integriert einen selbst entwickelten Laser mit ultraschmaler Linienbreite. Die Linienbreite kann bis zu kHz schmal sein. Der eingebaute AOM mit dem einzigartigen Schaltungsdesign unterdrückt wirksam die Impulssignalverzerrung, optimiert den mehrstufigen optischen Verstärkungspfad, unterdrückt wirksam die angeregte Brillouin-Streuung und realisiert eine hohe Impulsenergieausgabe von 300 uJ.

Anwendungen

  • Doppler-Windmessung
  • Meteorologische Überwachung
  • Überwachung von Luftschadstoffen
  • Überwachung von Windparks an Flughäfen
High Pulse Energy LiDAR

Modell: FW-LiDAR-PS-EXX-TY

Leistungsstufe

E01

E10

E30

/

Arbeitsmodus

Impuls

Polarisationszustand

Vollständige PM

Arbeitswellenlänge (nm)

1550 ± 2 (ITU)

Linienbreite (KHz)

<200

<5

Ausgabe

Verschiebungsfrequenz (MHz)

-160 80

Impuls-Aus-Verhältnis (dB)

≥100

Wiederholung (KHz)

Interne und externe Synchronisation

Standardimpulsbreite (ns)

250 200 600

Max. Einzelimpulsenergie (uJ)

≥10

≥100

≥300

Optische Spitzenleistung (W)

≥50

≥500

Durchschnittliche optische Leistung (W)

≥0,1 bei 20 kHz

≥1@10KHz

≥3@10KH

Zirkulator

1*4 optischer Schalter

Polarisations-Extinktionsverhältnis (dB)

≥18

Ausgangsfasertyp

PM1550

PLMA-GDF-25/300

Intrinsisches Licht

Intrinsische spektrale Ausgabe

0,9~1,5

≥1,5

Betriebstemperatur (℃)

T2: -40 ~ 60

T1:-10~60 ; T2:-40~60

Lagertemperatur (℃)

-40 bis 85 °C

Stromversorgung (V)

24

18~24

Externe Synchronisierung

5,5 V ≥ Hoher Pegel > 3 V, Niedriger Pegel < 0,4 V, Impulsbreite (elektrisches Signal) > 100 ns, passende Impedanz 50 Ω oder hohe Impedanz, SMA-Schnittstelle

Abmessungen (mm)

180*150*45

200*200*50

Leistungsaufnahme (W)

≤25

≤65

≤100

Gewicht (kg)

≤1,2

≤2,2

Modell: FW-LiDAR-PS-EXX-TY;

EXX: Einzelimpulsenergie, zum Beispiel: E01: Einzelimpulsenergieausgabe 10 uJ;

TY: Betriebstemperatur, zum Beispiel: T1: -10–60 °C; T2: -40–60 °C

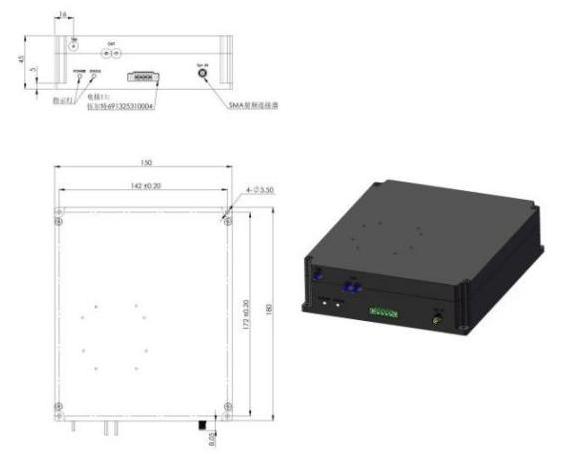

Abmessungen: 180 x 150 x 45 mm

300μJ Pulsed Light Source

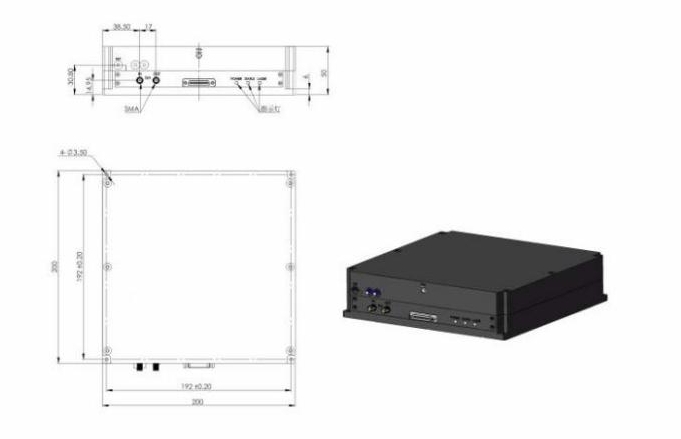

Abmessungen: 200 x 200 x 50 mm

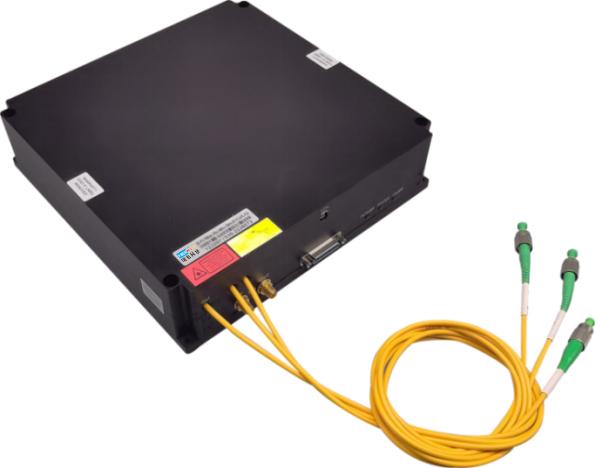

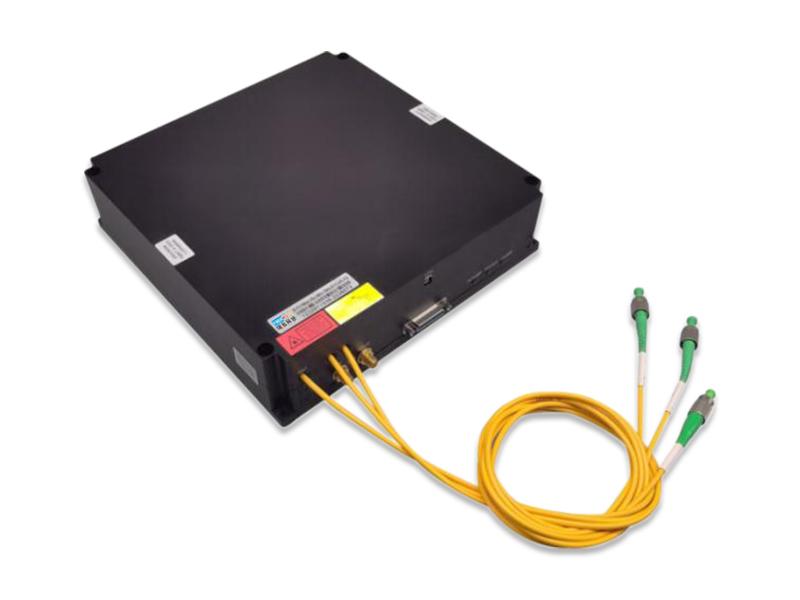

LiDAR Pulsed Light Source

Für Bestellinformationen und individuelle Lösungen kontaktieren Sie uns bitte: sales@fiberwdm.com
