Optical Fiber Sensing

/

Sensing

/DAS Integriertes optisches Modul (Raman)

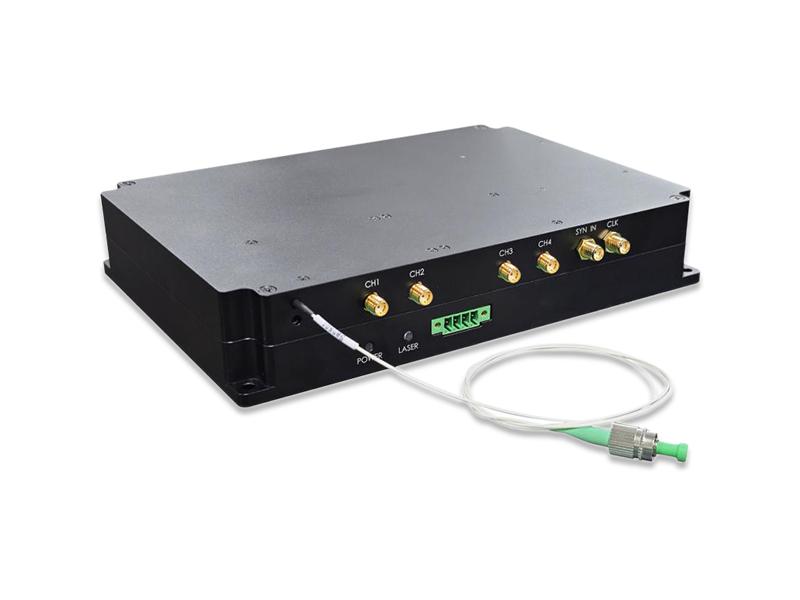

DAS Integrated Optical Module（Raman）
DAS Integriertes optisches Modul (Raman)

DAS Integriertes optisches Modul (Raman)

Merkmale

  • Hochintegriert (UNL, AOM, EDFA, BPD, RAMAN)
  • Betriebstemperatur: -10 ~ 50 ℃
  • Hohe Zuverlässigkeit und Stabilität
  • Flexibler Steuerungsmodus
  • Einzel-/Zweikanal
Jetzt anfragen Herunterladen
  • Produktdetail

DAS Integriertes optisches Modul

Verteilte Glasfaser-Akustiksensorik (DAS), basierend auf dem Prinzip der Phasen-OTDR, wobei eine einzelne gewöhnliche Glasfaser zur Übertragung verwendet wird. Das in der Faser gestreute Rayleigh-Licht wird erkannt, um Phasen- und Frequenzinformationen zu erhalten und so die Erkennung von Schall, Vibration und anderen Signalen zu erreichen. Es wird häufig in der Öl- und Gaspipeline, bei der Perimetersicherheit, im Hochgeschwindigkeitsschienenverkehr und in anderen Bereichen eingesetzt.

Für den Bereich der verteilten faseroptischen akustischen Sensorik hat FIBERWDM ein integriertes DAS-Modul auf den Markt gebracht, das einen selbst entwickelten ultraschmalen Linienlaser (Linienbreite <3 kHz, 80M_AOM), einen Impulsverstärker, einen Raman-Verstärker und einen symmetrischen Fotodetektor integriert. Das Modul ist hochintegriert, kompakt und äußerst zuverlässig.

Merkmale

  • Hochintegriert (UNL, AOM, EDFA, BPD, RAMAN)
  • Betriebstemperatur: -10 ~ 50 ℃
  • Hohe Zuverlässigkeit und Stabilität
  • Flexibler Steuerungsmodus
  • Einzel-/Zweikanal

Anwendungen

  • Öl- und Gaspipelines
  • Perimetersicherheit
  • Hochgeschwindigkeitszüge
  • Stromkabel

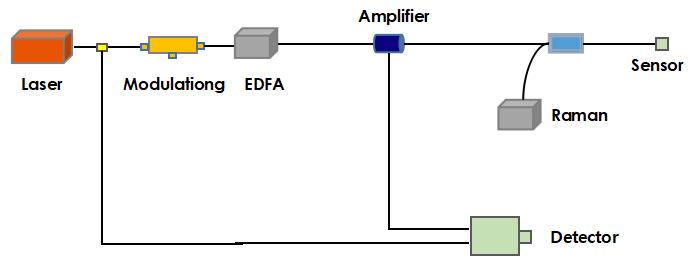

Optischer Pfad

DAS optical module

Produktmodell: FW-RA-DASXXX

Parameter

Mindest

Typ.

Max

Einheit

Erfassungsreichweite

- 60 60 Km

Mittlere Wellenlänge

-

1550.12

- nm

Linienbreite

- - 3

Khz

Impulsbreite

60 100 - ns

Wiederholungsrate

- 2 20

KHz

Optische Raman-Leistung

- - 26

dBm

Optische Spitzenimpulsleistung

- 23 30

dBm

Eingangsimpedanz

- 50 - Ohm

Schaltfrequenz

- 80 -

MHz

Wellenlänge

800~1700

nm

Gewinnen

60.000

V/A

Kopplungsmodus

Klimaanlage

-

Bandbreite

100

MHz

Modulationsmodus

Extern

-

Hinweis: 1) Einzel- und Doppelkanal können ausgewählt werden; XXX: 399-Einzelkanal, 398-Doppelkanal

2)Das Signal-Rausch-Verhältnis am Ende beträgt 4 dB

Parameter

Indikator

Bemerkung

Elektrisch

Stromversorgung

DC +12V/GND

Energieaufnahme

<36W

Volltemperatur

Mechanisch

Maße

208*150*38 mm

Pigtail-Typ

SMF

Kommunikation

Anschluss

4PIN

Ebene

RS232

Schnittstelle

Parameter lesen und einstellen

Parameter

Mindest

Max

Einheit

Arbeitstemperatur

-10 +50 ℃

Lagertemperatur

-40 +85 ℃

Verwandte Luftfeuchtigkeit

5 95 %

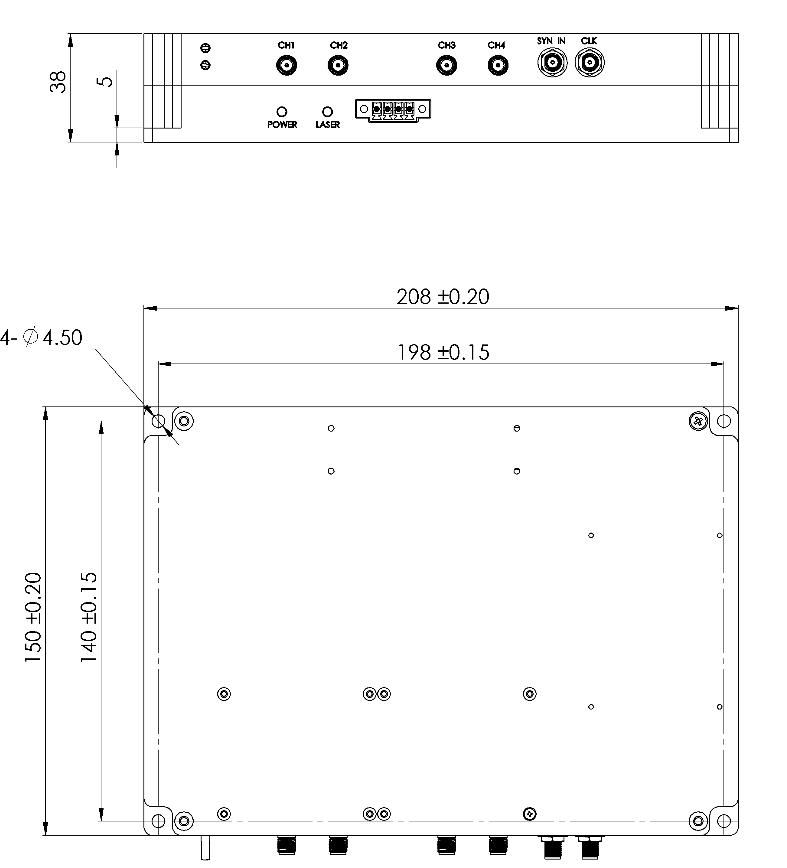

Mechanische Abmessungen

DAS optical module

Für Bestellinformationen und individuelle Lösungen kontaktieren Sie uns bitte: sales@fiberwdm.com

Möchten Sie über dieses Produkt erfahren?

SENDE EIN BOTSCHAFT
eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Verwandte Produkte

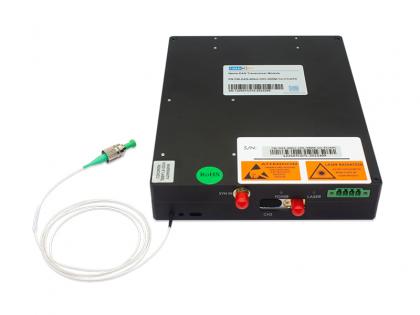

DAS Integrated Optical Module Integriertes optisches DAS-Modul
Verteilte Glasfaser-Akustiksensorik (DAS) basiert auf dem Prinzip der Phasen-OTDR und verwendet eine einzelne gewöhnliche Glasfaser zur Übertragung. Das in der Faser gestreute Rayleigh-Licht wird erkannt, um Phasen- und Frequenzinformationen zu erhalten und so Schall, Vibrationen und andere Signale zu erkennen. Es wird häufig in der Öl- und Gaspipeline, bei der Perimetersicherheit, im Hochgeschwindigkeitsschienenverkehr und in anderen Bereichen eingesetzt. Für den Bereich der verteilten faseroptischen akustischen Sensorik hat FIBERWDM ein integriertes DAS-Modul auf den Markt gebracht, das einen selbst entwickelten Laser mit ultraschmaler Linienbreite (Linienbreite
Weiterlesen
DTS Integrated Module Integriertes DTS-Modul
Merkmale Eingebauter DAQ: Temperatur direkt ausgeben Erfassungsdistanz: 25 km (SM), 15 km (MM), 5 km (hohe Genauigkeit) Verkürzen Sie den F&E-Zyklus Ihrer Kunden
Weiterlesen
DVS Integrated Optical Module Integriertes optisches DVS-Modul
Merkmale Hochintegriert (UNL, AOM, EDFA, Detektor) Betriebstemperatur: -15 ~ 55 °C Hohe Zuverlässigkeit und Stabilität Flexibler Steuerungsmodus Einzel-/Zweikanal
Weiterlesen
Atmospheric Coherent Detection LiDAR Pulsed Light Source LiDAR-Pulslichtquelle zur atmosphärischen kohärenten Detektion
Merkmale Hohe Pulsenergie: 300 uJ Impulsbreite: 100–800 ns (einstellbar) Integrierte Impulsparameter, Start mit nur einem Tastendruck Hohe Integration, geringe Größe, geringes Gewicht
Weiterlesen
250MSps Dual-channel High-speed Data Acquisition Card 250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte
Die PCIe-6920 ist eine PCIe x8-Datenerfassungskarte mit Dual-Channel-Anbindung, 14-Bit-Auflösung und einer Abtastrate von 250 MSps. Sie verfügt über einen integrierten Hochleistungs-FPGA-Chip mit umfangreichen Multiplikatoren und RAM-Ressourcen. Dank des großen Datencaches und der schnellen Datenübertragung unterstützt sie das Hochladen von Rohdaten in Echtzeit mit einer Datenübertragungsrate von bis zu 2 GB/s. Der Treiber ist gut kompatibel und unterstützt verschiedene 32- und 64-Bit-Versionen von Windows 7, Windows 8, Windows 10, CentOS und Ubuntu.
Weiterlesen
Semi-Active WDM System for 5G Fronthaul Transmission Semiaktives WDM-System für die 5G-Fronthaul-Übertragung
Funktionen Es unterstützt den umfassenden Zugang zu drahtlosen Fronthaul- und anderen Diensten unter Berücksichtigung von drahtlosen Fronthaul-, Privatleitungs- und Heimbreitbanddiensten und maximiert den Wert von Fronthaul-Netzwerkenï¼ Maximieren Sie die Glasfasereinsparung, eine Glasfaser kann 9 Kanäle von 4G- und 5G-Fronthaul-CPRI/eCPRI-Diensten übertragen. Die lokale Seite ist aktiv und die entfernte Seite ist passiv, und WDM-Technologie wird verwendet, um den physischen Kanal der rein transparenten Übertragung ohne Verzögerung und Jitter-Einführung zu erweiternï¼ Es unterstützt die Überwachungsfunktion der Lichtleistung jedes Kanals, die leicht zu warten und Fehler zu lokalisieren istï¼ Es unterstützt 1:1-Schutz auf der optischen Ebene und die Schutzschaltzeit beträgt weniger als 20 ms, was die Netzwerkzuverlässigkeit verbessert. Die Schutzfunktionskarte für die optische Schicht kann je nach Anwendungsszenario ausgewählt werden und unterstützt Hot-Swap- und Power-Off/Power-on-Hold-Funktionen, um sicherzustellen, dass das Gerät den Servicebetrieb im Falle eines Ausfalls nicht beeinträchtigt Ausschaltenï¼ Es unterstützt SNMP, Web und andere grafische Schnittstellen zur Netzwerkverwaltung: Lokale Endgeräte unterstützen aktiv AC 220 V, DC -48 V-Stromversorgung optional und 1+1 Stromeingangsschutzï¼ Die Installationsmethode ist flexibel, die zentralen Bürogeräte unterstützen die Rackmontage und die Wandmontage, und die Remote-Geräte unterstützen die Rackmontage, die Mastmontage und die Wandmontage, die einfach zu installieren und anzuschließen sind. und-spielenï¼ Das Remote-Außengerät erfüllt die Anforderungen des IP67-Standards und unterstützt die Mast- und Wandmontage.
Weiterlesen

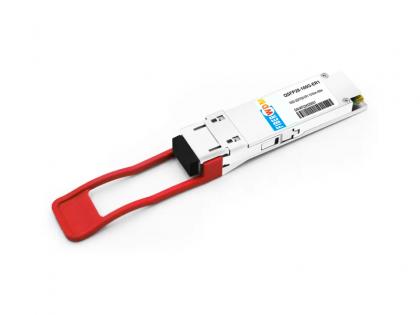

100Gb/s QSFP28 PSM4 2km Optical Transceiver 100 Gbit/s QSFP28 PSM4 2 km optischer Transceiver
