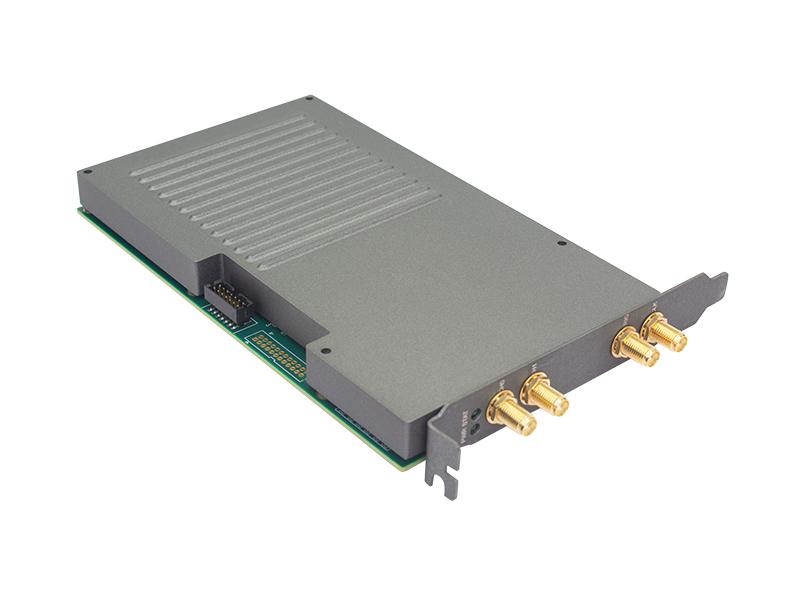

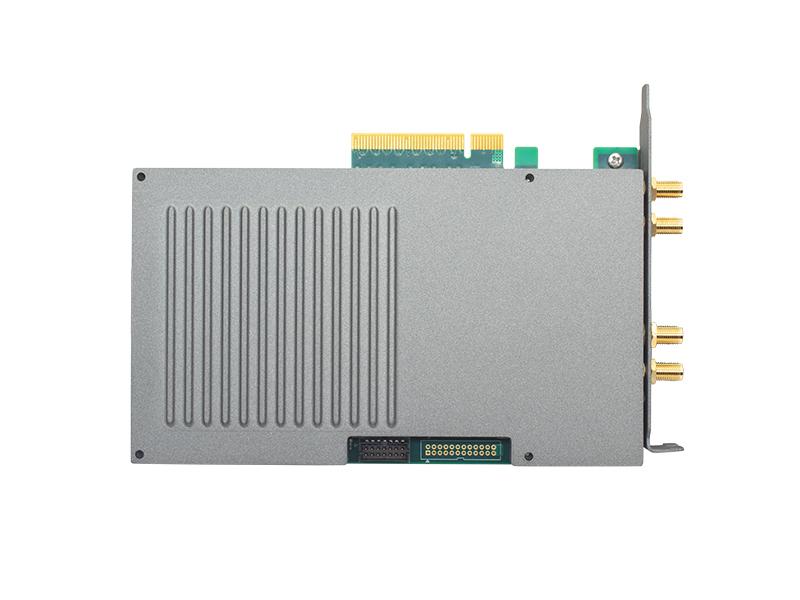

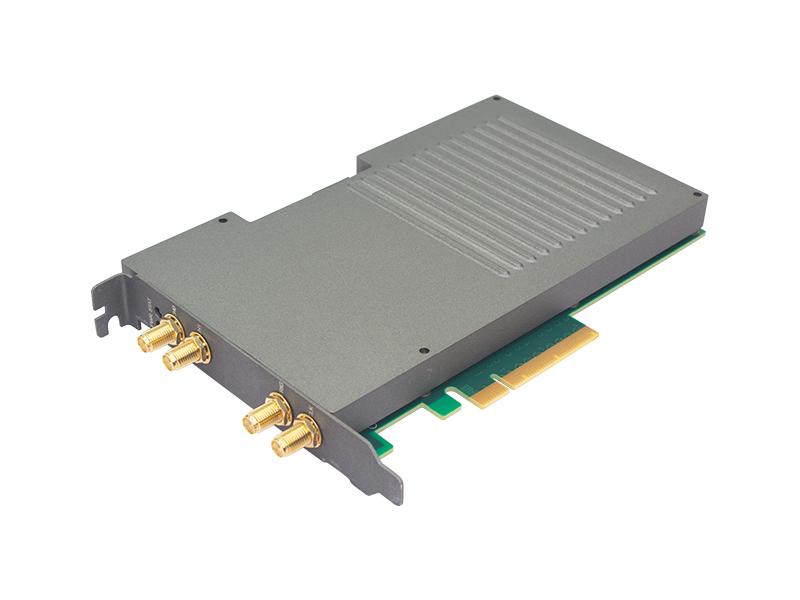

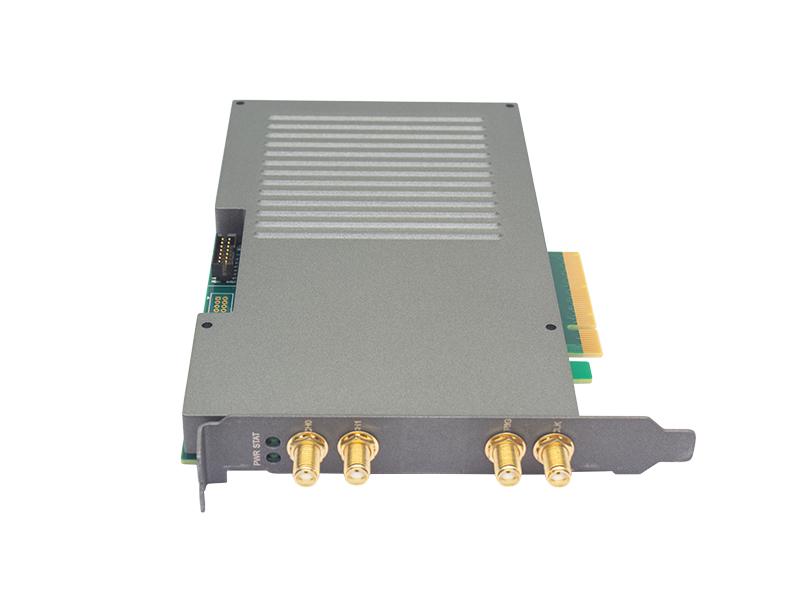

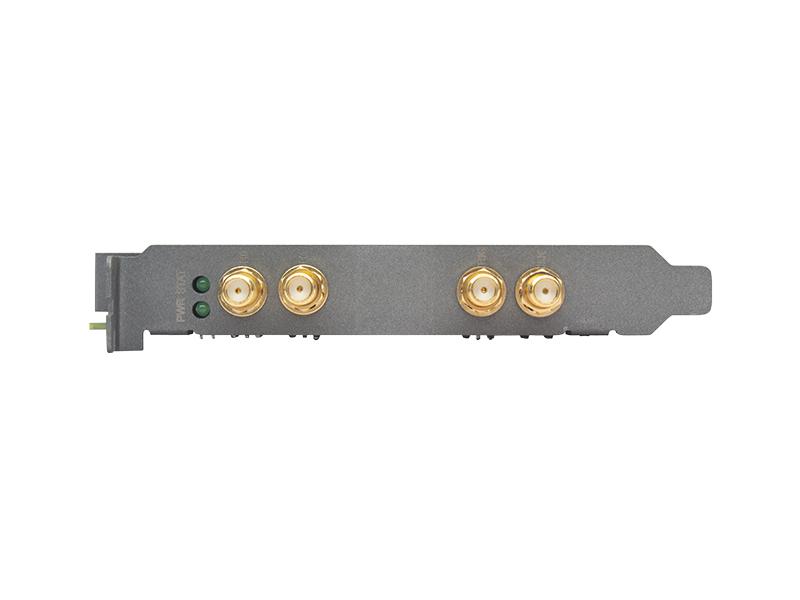

250MSps Dual-channel High-speed Data Acquisition Card
250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte 250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte 250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte 250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte 250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte

250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte

Die PCIe-6920 ist eine PCIe x8-Datenerfassungskarte mit Dual-Channel-Anbindung, 14-Bit-Auflösung und einer Abtastrate von 250 MSps. Sie verfügt über einen integrierten Hochleistungs-FPGA-Chip mit umfangreichen Multiplikatoren und RAM-Ressourcen. Dank des großen Datencaches und der schnellen Datenübertragung unterstützt sie das Hochladen von Rohdaten in Echtzeit mit einer Datenübertragungsrate von bis zu 2 GB/s. Der Treiber ist gut kompatibel und unterstützt verschiedene 32- und 64-Bit-Versionen von Windows 7, Windows 8, Windows 10, CentOS und Ubuntu.

Jetzt anfragen Herunterladen
  • Produktdetail

250 MSps Dual-Channel-Hochgeschwindigkeits-Datenerfassungskarte

Spezifikationen

  • 14-Bit-Zweikanal-synchronisierte Echtzeitabtastung
  • 250M Abtastrate
  • Gleichstromkopplung, 50 Ω Eingangsimpedanz
  • Eingangsspannungsbereich: 2 Vpp
  • 0-125 MHz analoge Bandbreite
  • 88dBc SFDR
  • Trigger-Ausgangsimpuls, 16-Kanal-Digital-I/O
  • PCI Express x8 Lane Hochgeschwindigkeits-Übertragungsschnittstelle
  • 2 GB DDR3 Hochgeschwindigkeits-Datencaching

Systemblockdiagramm

250MSps Dual-channel High-speed Data Acquisition Card

Spezifikationen

Eingangskanal

Eingangskanalnummer

2

Eingangsimpedanz

50±1%

Ω

Eingangssignalbereich

2Vp-p/10dBm

Eingangskopplungsmodus

Gleichstrom (Wechselstromkopplung anpassbar)

Auflösung

14

Bits

Bandbreite (-3dB)

0-125 (Andere Bandbreiten anpassbar)

MHz

Störgeräuschfreier Dynamikbereich (SFDR)

-1 dBFS Eingang/200 MSps

fIN=26MHz

88,5

dBc

fIN=42MHz

88,9

dBc

Signal-Rausch-Verhältnis (SNR)

-1dBFS Eingang/250MSps

fIN=26MHz

70

dBFS

fIN=42MHz

72

dBFS

Durchschnittliche Geräuschintensität

-140

dBm/Hz

Interne Referenzuhr

Frequenz

10

MHz

Stabilität

±0,5 (-20-60℃)

ppm

Trigger-Ausgang

Mindestspannung (Hochpegel)

3.3

V

Impulsbreitenauflösung

4

ns

Minimale Impulsbreite

4

ns

Digitaler Eingang/Ausgang

Kanalnummer

16

Niveaustandard

3,3 V LVTTL

Ausgangsleistung

8 (MAX)

mA

Signalrate

50 (MAX)

Mbps

Onboard-Cache

2

GB (DDR3L)

Stromversorgung und Stromverbrauch

  • Versorgungsspannung: 12 V (Goldfinger Power)
  • Leistungsaufnahme: 18 W (max.)

Temperaturbereich

  • Betriebstemperatur: -20 bis 60 °C
  • Lagertemperatur: -40 bis 85 °C

Mechanische Abmessungen

  • 181 mm (L) x 111 mm (B) x 20 mm (T)
