DVS Integrated Optical Module
Integriertes optisches DVS-Modul

Integriertes optisches DVS-Modul

Merkmale

  • Hochintegriert (UNL, AOM, EDFA, Detektor)
  • Betriebstemperatur: -15 ~ 55 °C
  • Hohe Zuverlässigkeit und Stabilität
  • Flexibler Steuerungsmodus
  • Einzel-/Zweikanal
Jetzt anfragen Herunterladen
  • Produktdetail

Integriertes optisches DVS-Modul

Verteilte Glasfaser-Vibrationserfassung (DAS), basierend auf dem Prinzip der Phasen-OTDR, wobei eine einzelne gewöhnliche Glasfaser zur Übertragung verwendet wird. Das Rayleigh-Streulicht in der Faser wird erkannt, um Phasen- und Intensitätsinformationen zu erhalten und so die Erkennung von Vibrationen und anderen Signalen zu erreichen. Weit verbreitete Anwendung in der Öl- und Gaspipeline, bei der Perimetersicherheit, im Hochgeschwindigkeitsschienenverkehr und in anderen Bereichen.

Für den Bereich der verteilten faseroptischen akustischen Sensorik, FIBERWDM hat das integrierte DVS-Modul auf den Markt gebracht. Es integriert einen selbst entwickelten ultraschmalen Linienlaser (Linienbreite <3 kHz, 80M_AOM), einen Impulsverstärker und einen Kohärenzintensitätsdetektor für ein höheres Signal-Rausch-Verhältnis (SNR) als herkömmliche Detektoren. Das Modul ist hochintegriert, kompakt und äußerst zuverlässig.

Merkmale

  • Hochintegriert (UNL, AOM, EDFA, Detektor)
  • Betriebstemperatur: -15 ~ 55 °C
  • Hohe Zuverlässigkeit und Stabilität
  • Flexibler Steuerungsmodus
  • Einzel-/Zweikanal

Anwendungen

  • Öl- und Gaspipelines
  • Perimetersicherheit
  • Hochgeschwindigkeitszüge
  • Stromkabel

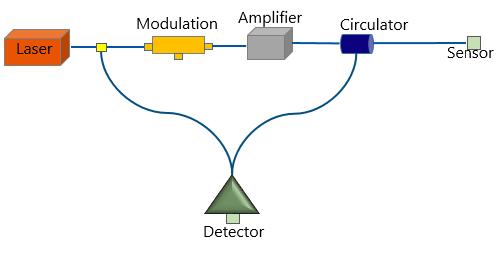

Optischer Pfad

DVS Integrated Module

Produktspezifikation

Produktmodell: FW-DVSXXX

Parameter

Mindest

Typ.

Max

Einheit

Erfassungsreichweite

- - 40 km

Mittlere Wellenlänge

-

1550.12

- nm

Linienbreite

- - 3

Khz

Impulsbreite

60 100 - ns

Wiederholungsrate

- 1 20

KHz

Optische Spitzenimpulsleistung

- 23 30

dBm

Anstiegs-/Abfallzeit

- - 30 ns

Eingangsimpedanz

- 50 -

Ohm

Schaltfrequenz

- 80 -

MHz

Wellenlänge

800~1700

nm

Gewinnen

30.000

V/A

Kopplungsmodus

Klimaanlage

-

Bandbreite

100

MHz

Modulationsmodus

Extern

-

Hinweis: 1) Einzel- und Doppelkanal können ausgewählt werden; XXX: 366-Einzelkanal, 381-Doppelkanal

2）AOM-Treiber ist integriert

Parameter

Indikator

Bemerkung

Elektrisch

Stromversorgung

DC +12V/GND

Energieaufnahme

<24 W

Volltemperatur

Mechanisch

Maße

180*140*30 mm

Pigtail-Typ

SMF

Kommunikation

Anschluss

4PIN

Ebene

RS232

Schnittstelle

Parameter lesen und einstellen

Parameter

Mindest

Max

Einheit

Arbeitstemperatur

-15 +55 ℃

Lagertemperatur

-20 +70 ℃

Verwandte Luftfeuchtigkeit

5 95 %

Für Bestellinformationen und individuelle Lösungen kontaktieren Sie uns bitte : Verkäufe@ fiberwdm.com
