DTS Integrated Module
Integriertes DTS-Modul

Integriertes DTS-Modul

Merkmale

  • Eingebauter DAQ: Temperatur direkt ausgeben
  • Erfassungsdistanz: 25 km (SM), 15 km (MM), 5 km (hohe Genauigkeit)
  • Verkürzen Sie den F&E-Zyklus Ihrer Kunden
Jetzt anfragen Herunterladen
  • Produktdetail

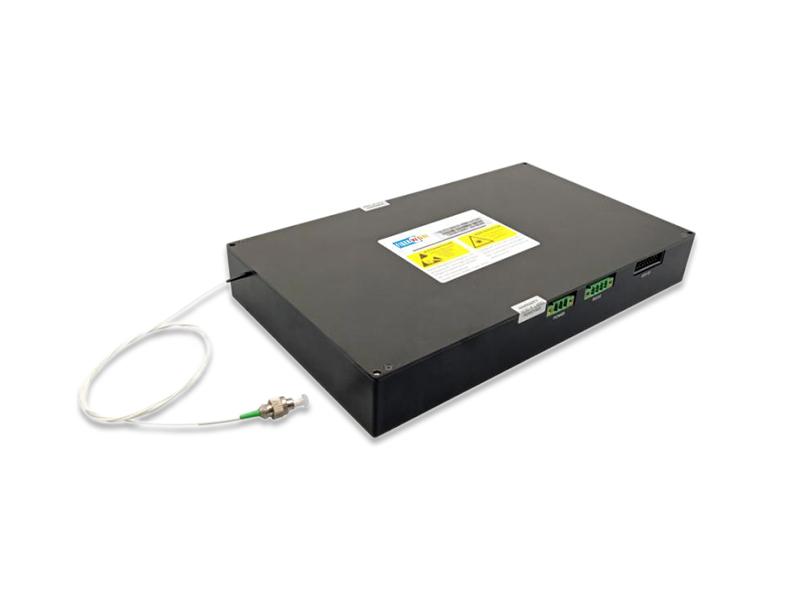

Integriertes DTS-Modul

Das DTS-Modul (Distributed Temperature Fiber Sensing) basiert auf dem Prinzip der Raman-Streuung und verwendet eine einzelne optische Faser als Übertragung. Die optische Faser verwendet Stokes-Licht und Anti-Stokes-Licht in Bezug auf die Temperaturauflösung mit unterschiedlicher Empfindlichkeit. Es wird häufig in den Bereichen Strom, Kabeltemperaturüberwachung, Temperaturmessung und -erkennung bei Öl- und Gaspipelines sowie Branderkennung in U-Bahnen, Tunneln und Gebäuden eingesetzt.

FIBERWDM Für den Bereich der verteilten faseroptischen Temperaturmessung wurde das integrierte DTS-Modul mit Datenerfassungskarte eingeführt. Die interne Integration von DTS-Raman-Lichtquelle, WDM, APD und Datenerfassungskarte ermöglicht die direkte Ausgabe von Temperaturinformationen über den Netzwerkanschluss. Das Modul ist hochintegriert, kompakt und äußerst zuverlässig.

Merkmale

  • Eingebauter DAQ: Temperatur direkt ausgeben
  • Erfassungsdistanz: 25 km (SM), 15 km (MM), 5 km (hohe Genauigkeit)
  • Verkürzen Sie den F&E-Zyklus Ihrer Kunden

Anwendungen

  • Überwachung der Stromkabeltemperatur
  • Temperaturmessung in Öl- und Gaspipelines
  • Erkennung chemischer Brände auf Ölfeldern
  • Branderkennung in U-Bahnen, Tunneln und Gebäuden

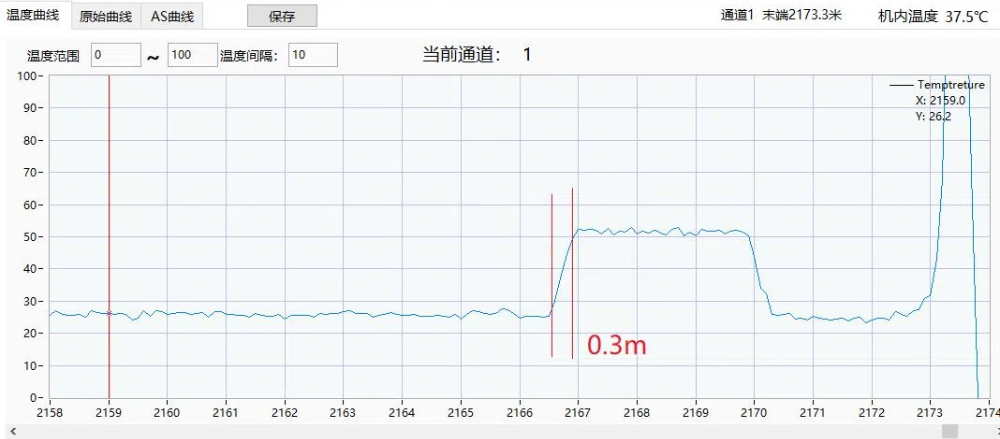

Räumliche Auflösung

DTS Integrated Module

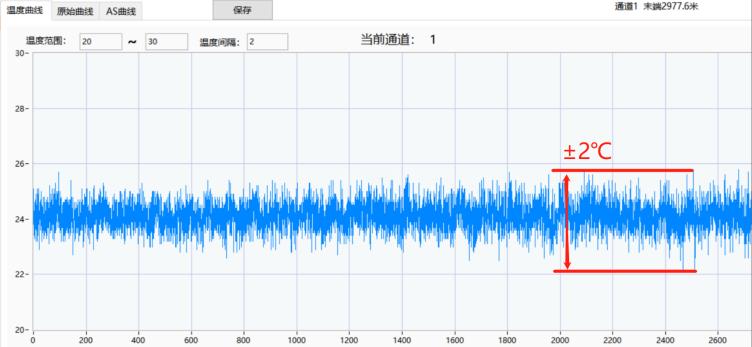

Temperaturgenauigkeit

DTS Integrated Module

Produktspezifikation

Parameter Multi-Modus Hohe Genauigkeit Singlemode Einheit

Modell

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

Maximale Erfassungsreichweite

15 5 25 km

Abtastauflösung

0,4 0,1 0,4 M

Räumliche Auflösung

1.0 0,3 5 M

Positionsgenauigkeit

2 0,4 5,0 M

Messzeit

6 6

180～300

S

Temperaturgenauigkeit

±2 ±3 ℃

Fasertyp

MM SM -

Temperaturauflösung

0,1 ℃

Temperaturbereich

-20 ～ +120

℃

Hinweis: 1) Das Gerät kann mit optischen Schaltern wie 1*4 oder 1*8 verwendet werden

2) Größerer Temperaturmessbereich mit spezieller Glasfaser

Parameter

Indikator

Bemerkung

Elektrisch

Stromversorgung

DC +12V/GND

Energieaufnahme

<25 W

Volltemperatur

Mechanisch

Maße

250*150*35 mm

Pigtail-Typ

62,5 μm MM/SM

Maßgeschneidert

Kommunikation

Ausgabe

RS485

Modbus

RJ45

UDP/TCP-IP

Schnittstelle

Ausgangstemperatur

Parameter

Mindest

Max

Einheit

Arbeitstemperatur

-10 +50 ℃

Lagertemperatur

-40 +70 ℃

Relative Luftfeuchtigkeit

5 90 %

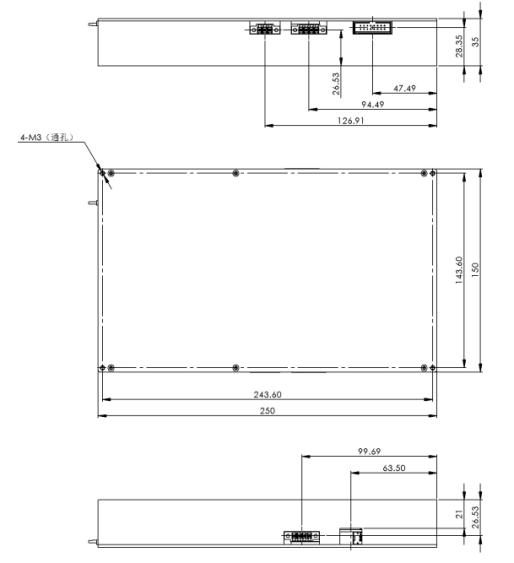

Mechanisch

DTS Integrated Module

Für Bestellinformationen und individuelle Lösungen kontaktieren Sie uns bitte: sales@fiberwdm.com
