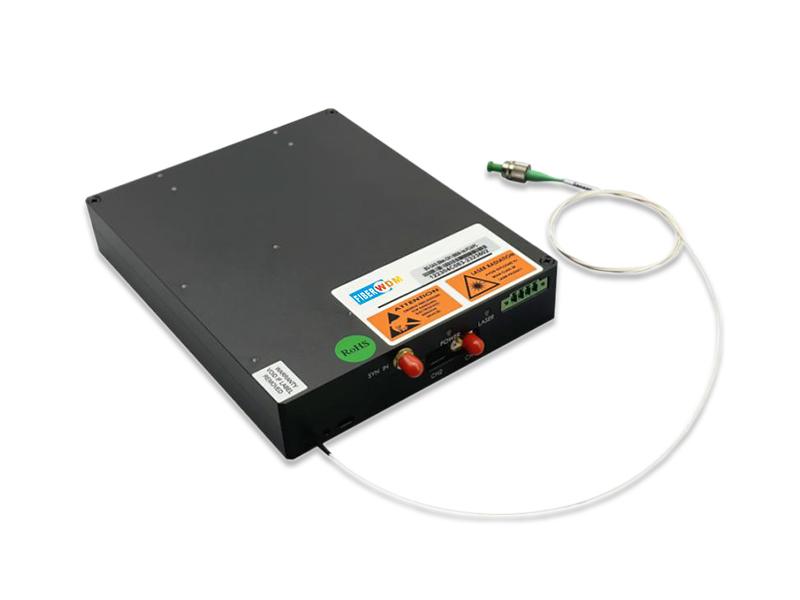

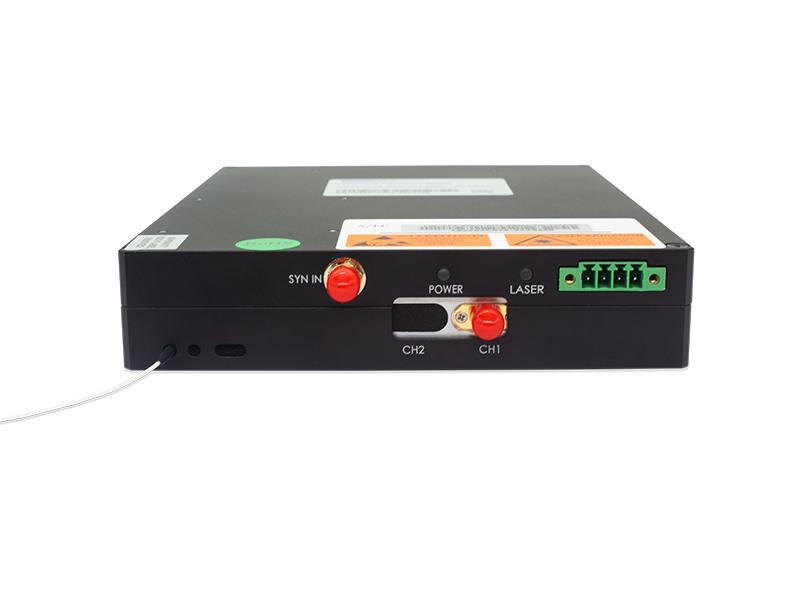

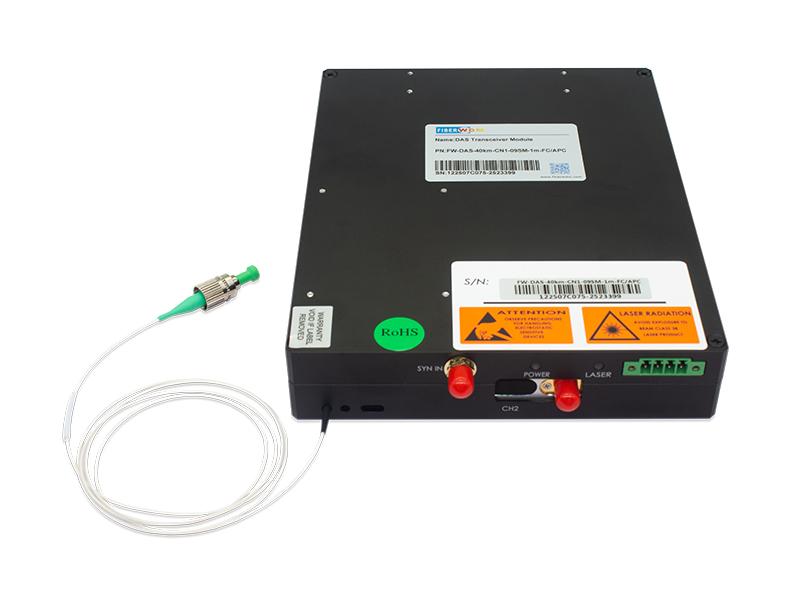

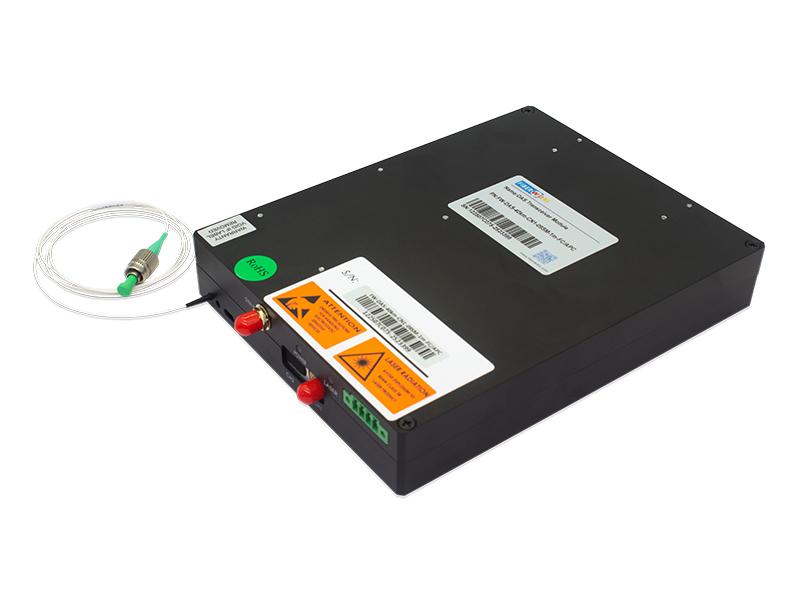

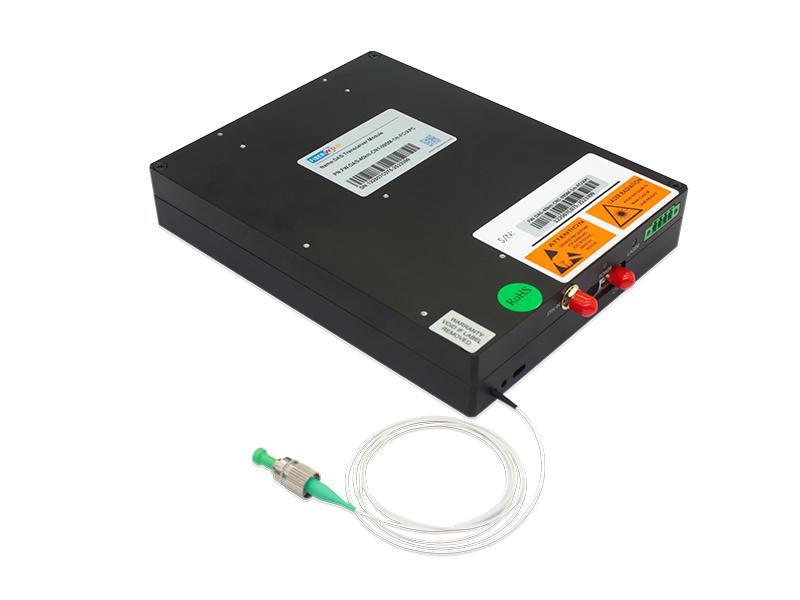

DAS Integrated Optical Module
Integriertes optisches DAS-Modul Integriertes optisches DAS-Modul Integriertes optisches DAS-Modul Integriertes optisches DAS-Modul Integriertes optisches DAS-Modul

Integriertes optisches DAS-Modul

Verteilte Glasfaser-Akustiksensorik (DAS) basiert auf dem Prinzip der Phasen-OTDR und verwendet eine einzelne gewöhnliche Glasfaser zur Übertragung. Das in der Faser gestreute Rayleigh-Licht wird erkannt, um Phasen- und Frequenzinformationen zu erhalten und so Schall, Vibrationen und andere Signale zu erkennen. Es wird häufig in der Öl- und Gaspipeline, bei der Perimetersicherheit, im Hochgeschwindigkeitsschienenverkehr und in anderen Bereichen eingesetzt.

Für den Bereich der verteilten faseroptischen akustischen Sensorik hat FIBERWDM ein integriertes DAS-Modul auf den Markt gebracht, das einen selbst entwickelten Laser mit ultraschmaler Linienbreite (Linienbreite <3 kHz, 80M_AOM), Impulsverstärker und symmetrischen Fotodetektor integriert. Das Modul ist hochintegriert, klein und äußerst zuverlässig.

Jetzt anfragen Herunterladen
  • Produktdetail

Integriertes optisches DAS-Modul

Merkmale

  • Hochintegriert (UNL, AOM, EDFA, BPD)
  • Betriebstemperatur: -15 ~ 55 ℃
  • Hohe Zuverlässigkeit und Stabilität
  • Flexibler Steuerungsmodus
  • Einzel-/Zweikanal

Anwendungen

  • Öl- und Gaspipelines
  • Perimetersicherheit
  • Hochgeschwindigkeitszüge
  • Stromkabel

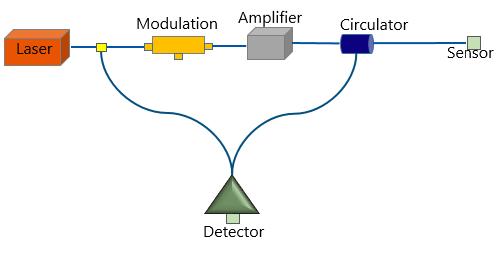

Optischer Pfad

DAS optical module

Produktspezifikation

Produktmodell: FW-DASXXX

Parameter

Mindest

Typ.

Max

Einheit

Erfassungsreichweite

- 20 40 km

Mittlere Wellenlänge

-

1550.12

nm

Linienbreite

- - 3

Khz

Impulsbreite

60 100 -- ns

Wiederholungsrate

- 2 20

KHz

Optische Spitzenimpulsleistung

- 23 30

dBm

Eingangsimpedanz

- 50 -

Ohm

Schaltfrequenz

- 80 -

MHz

Wellenlänge

800~1700

nm

Gewinnen

30.000

V/A

Kopplungsmodus

Klimaanlage

-

Bandbreite

100

MHz

Modulationsmodus

Extern

-

Hinweis: 1) Einzel- und Doppelkanal können ausgewählt werden; XXX: 348-Einzelkanal, 349-Doppelkanal

2)Das Signal-Rausch-Verhältnis am Heck beträgt 4 dB

P Parameter Indikator Bemerkung

Elektrisch

Stromversorgung

DC +12V/GND

Energieaufnahme

<24 W

Volltemperatur

Mechanisch

Maße

180*140*30 mm

Pigtail-Typ

SMF

Kommunikation

Anschluss

4PIN

Ebene

RS232

Schnittstelle

Parameter lesen und einstellen

Parameter

Mindest

Max

Einheit

Arbeitstemperatur

-15

+55 ℃

Lagertemperatur

-20

+70

℃

Verwandte Luftfeuchtigkeit

5

95

%

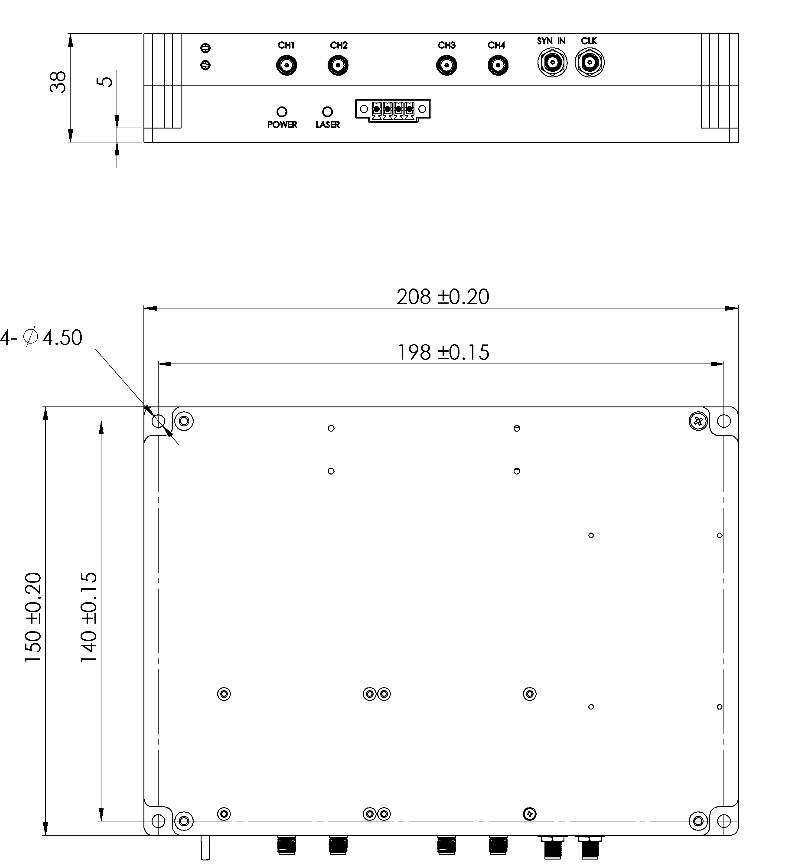

Mechanische Abmessungen

DAS optical module

Für Bestellinformationen und individuelle Lösungen kontaktieren Sie uns bitte: sales@fiberwdm.com
