MPO TO Dual LC Gerät 10 X MPO TO 40 X Dual LC

Hohe Leistung in Il & RL Erhältlich in 8,12 und 24 Faser präzise Dimension 100% In-House geprüft Kundenspezifische Furkationslänge, um verschiedene Installationssituationen zu sorgen Einfaser Anschlussschnittstelle in SC verfügbar in SC & LC in Formen des Simplex- oder DuplexkanalsUnterstützung von High-Speed-Ethernet- und Fibre-Kanalanwendungen (OM3, OM4 und SM Fasern)

48 Kerne MPO bis 48 LC/UPC 2*24 Kerne MPO zu 24 LC/UPC 12 Kerne MPO bis 12 LC/UPC 19-Zoll-2U-Rack

Hauptvorteile Verlustfreie Geschwindigkeitsverschiebung: teilt MPO in vier unabhängige LC-Schnittstellen auf; vollständig transparent, keine Konfiguration erforderlich. Zukunftssicher: unterstützt: 40G SR4, 40G PSM4 Breakout 4*10G 100G SR4, 100PSM4 Breakout 4x25G 400G SR4-Ausbruch 4×100G

Einfügedämpfung Vollständig kompatibel mit allen ITU-T 1G/10G/25G/40G/100G-DWDM-Optik Passive Geräte, keine StromversorgungKeine Kühlung erforderlich Unterstützt Metro-, Regional-ale und Langstrecken-DWDM-Netzwerke

Der Faser-Bragg-Gitter-Reflektor (FBG-Reflektor) ist ein kostengünstiger, bandspezifischer Reflektor, der an der optischen Netzwerkeinheit (ONU) montiert wird. Er reflektiert Lichtimpulse (1650 ± 5 nm) des OTDR am Glasfaseranschluss (OLT) nahezu vollständig, während die Arbeitsbänder des passiven optischen Netzes (PON) ungehindert übertragen werden. Das OTDR kann anhand des vom FBG-Reflektor reflektierten Signals den Zustand der Glasfaserleitung überprüfen. Ist das reflektierte Signal niedriger als der Normalwert, sind die Leitungsverluste zu hoch; beträgt der Reflexionswert null, ist die Glasfaserleitung beschädigt. Durch die Echtzeitüberwachung der Glasfaserleitung kann diese somit rechtzeitig gewartet werden.

Merkmale Geringe Einfügungsdämpfung, schnelles Umschalten. RS232-Steuerung und Ethernet RJ45-Verwaltung. Der serielle Anschluss verwendet eine RS-232-Buchse. Die optische Pfadumschaltung kann über Tasten, serielle Schnittstellen und Netzwerkschnittstellen gesteuert werden. Außerdem kann sie durch Sperren der Tasten über Anweisungen bedient werden.

Anwendungsbereiche: 1G Fibre Channel DWDM-Netzwerke Glasfaserkanal

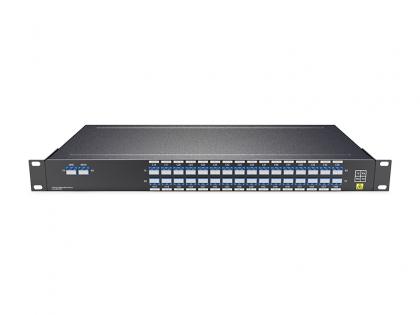

Super C-Band 60ch+MON 100GHz DWDM MUX/DEMUX 1U LC/UPC Dieser 60-Kanal -DWDM-Mux-Demux verfügt über einen Kanalabstand von 100 GHz und führt 60-Kanal-Multiplexing oder Demultiplexing bei den ITU-Wellenlängen im Super-C-Band durch, wodurch das effektive Arbeitsspektrum im Vergleich zum herkömmlichen C-Band und dem erweiterten C-Band erheblich erweitert wird. Es bietet eine Kombination aus geringer optischer Einfügungsdämpfung und hoher Kanalisolation sowie langfristiger Zuverlässigkeit Produktinformation 60 Kanäle Super C-Band 100 GHz mit Monitoranschluss, LC/UPC, Dual Fiber DWDM Mux Demux, 1U Rackmontage Aufbau Produktanwendung Optische Spezifikationen Parameter _ Spezifikation Einheiten Anmerkungen Mindest Typ Max Kanalabstand 100 Ghz Technologie AAWG (Flat-Top) Nummern des Kanals 60 Kanäle Kanalfrequenzen ITU-Gitter THz Verfügbarer Kanalfrequenzbereich Seltsam 190,75 196.650 THz 1524,50–1571,65 nm Sogar 190,7 196.600 THz 1524.89-1572.06 Kanalpassband -12.5 +12,5 Ghz -0,10 +0,10 nm Genauigkeit der Mittenwellenlänge -0,05 +0,05 nm Einfügedämpfung@com 6 6.7 dB @Center-Wellenlänge Einfügedämpfung@mon 22 dB 1 % Passband-Welligkeit 1,0 1.5 nm Volle Bandbreite Bandbreite @1,0 dB 0,22 nm Bandbreite @3,0 dB 0,42 nm Bandbreite @20dB 1,20 nm Einheitlichkeit der Einfügungsdämpfung an der ITU 1,20 dB Polarisationsabhängiger Verlust 0,5 dB Nachbarkanalisolierung 25 dB Nicht benachbarte Kanalisolierung 30 dB Totales Crosstalk 24 24 dB Richtwirkung 40 dB Rückflussdämpfung mit Anschlüssen 40 45 dB Chromatische Dispersion -20 +20 ps/nm PDL 0,5 dB PMD 1,0 PS Optische Leistungsaufnahme des gemeinsamen Ports 24 dBm Nettogewicht 3.5 KGS Abmessungen (HxBxT) 44x481,8x230mm mm Betriebsbedingungen Parameter _ Mindest Max Einheiten Temperatur -5 65 ℃ Feuchtigkeit Nicht kondensierend 0 90 % RH Lagerbedingungen Parameter Mindest Max Einheiten Temperatur -40 85 ℃ Feuchtigkeit Nicht kondensierend 0 90 % RH
