Die Verstärker der RD-XG3-POA-Serie unterstützen die optische Leistungsverstärkung für GPON-, XGPON- und XGSPON-Verbindungen und sind mit allen drei Protokollen kompatibel. Sie verstärken Upstream- und Downstream- optische Signale direkt ohne photoelektrische Umwandlung und verlängern so effektiv die Übertragungsdistanz sowie die Anzahl der im Netzwerk erreichbaren Teilnehmer.
Das Gerät kann in Tischgehäuseform eingesetzt werden, und optionale Rackmontagehalterungen sind für die Installation in 19-Zoll- oder 21-Zoll-Racks erhältlich.

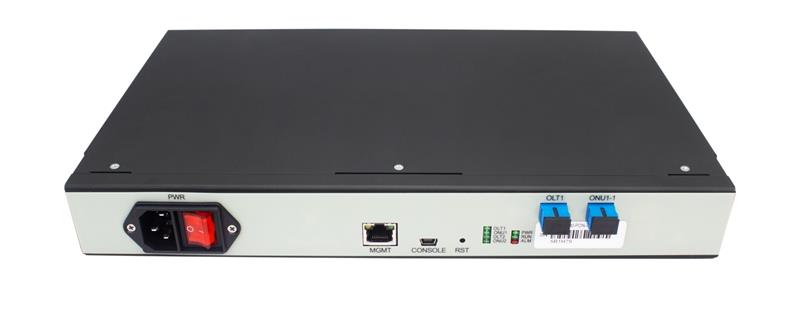

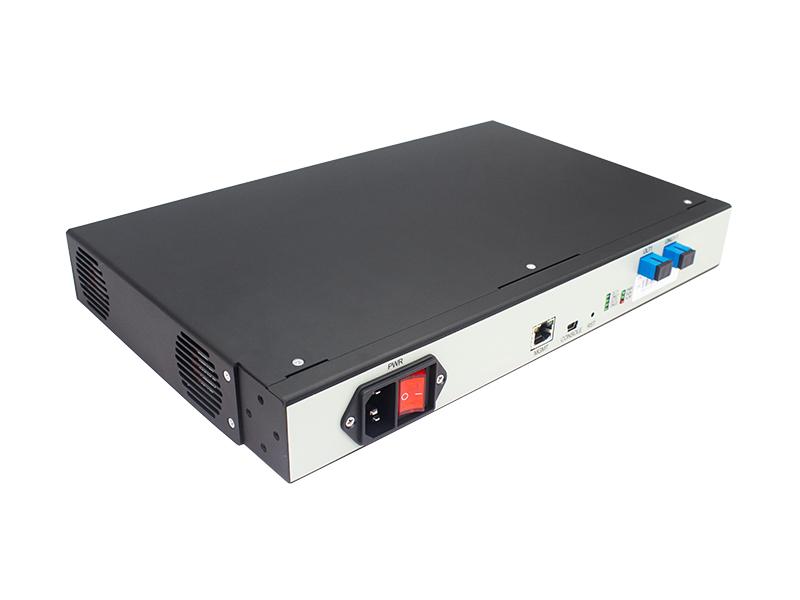

Optischer Verstärker für GPON/XGPON/XGSPON
RD-XG3-POA
Die Verstärker der RD-XG3-POA-Serie unterstützen die optische Leistungsverstärkung für GPON-, XGPON- und XGSPON-Verbindungen und sind mit allen drei Protokollen kompatibel. Sie verstärken Upstream- und Downstream-Optiksignale direkt ohne fotoelektrische Umwandlung, wodurch die Übertragungsdistanz effektiv verlängert und die Anzahl der im Netzwerk erreichbaren Teilnehmer erhöht wird.
Das Gerät kann in Tischgehäuseform eingesetzt werden, und optionale Rack-Montagehalterungen sind für die Installation in 19-Zoll- oder 21-Zoll-Racks erhältlich.
| Übertragungsleistung | |
| Unterstützte Protokolle |
GPON(ITU-T G.984) XGPON(ITU-T G.987) XGSPON(ITU-T G.9807) |
| Upstream-Rate / Signaltyp / Wellenlänge |
GPON: 1,25G Burst-Modus, zentrale Wellenlänge 1310 nm XGPON: 2,5G Burst-Modus, zentrale Wellenlänge 1270 nm XGSPON: 10G Burst-Modus, zentrale Wellenlänge 1270 nm |
| Downstream-Rate / Signaltyp / Wellenlänge |
GPON: 2,5G Dauermodus, zentrale Wellenlänge 1490 nm XGPON: 10G Dauermodus, zentrale Wellenlänge 1577 nm XGSPON: 10G Dauermodus, zentrale Wellenlänge 1577 nm |
| Netzwerktopologie |
Unterstützt unabhängige Verstärkung oder Link-Erweiterung für jeden Upstream- und Downstream-Kanal. Ermöglicht Relaissignalverstärkung an jeder Position im Netzwerk. Unterstützt Kaskadierung mehrerer Geräte. Ermöglicht die Erweiterung der Netzwerkkapazität. |
| Kompatibilität |
Kompatibel mit OLT- und ONU-Geräten verschiedener Hersteller Transparente Übertragung aller Dienste |
| Bypass-Schutz bei Stromausfall (optional) | Erhält die ursprüngliche physische optische Verbindung bei Stromausfall |
| Optische Schnittstellenparameter | |
| Optische Eingangsleistung Downstream |
GPON: -24 dBm; (zentrale Wellenlänge 1490 nm) XGPON: -24 dBm; (zentrale Wellenlänge 1577 nm) XGSPON: -24 dBm; (zentrale Wellenlänge 1577 nm) |
| Optische Eingangsleistung Upstream |
GPON: -24 dBm; (zentrale Wellenlänge 1310 nm) XGPON: -24 dBm; (zentrale Wellenlänge 1270 nm) XGSPON: -24 dBm; (Zentrale Wellenlänge 1270 nm) |
| Betriebsumgebung | |
| Stromversorgung | AC 220V/110V/230V oder DC 48V |
| Leistungsaufnahme | |
| Abmessungen | 330mm*204mm*43.6mm |
| Gewicht | |
| Betriebstemperatur | -20℃~+70℃ |
| Lagertemperatur | -40℃~+85℃ |
1-in 1-out Design für direkte optische Leistungsverstärkung; Bypass-Schutz bei Stromausfall ist optional.

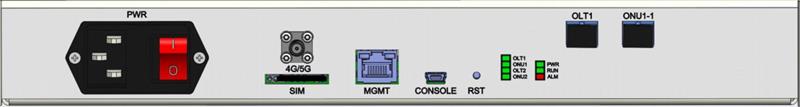

Abbildung 3 Einkanal-Paneldiagramm

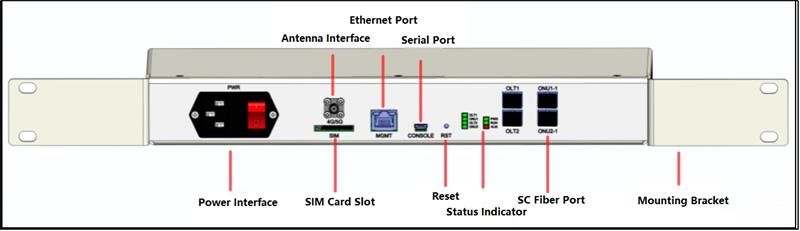

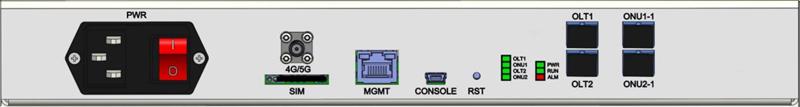

Abbildung 4 Zweikanal-Paneldiagramm
1-in 2-out Design zur Erweiterung des ursprünglichen optischen Links.

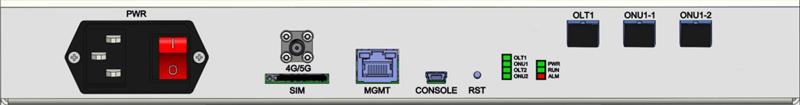

Abbildung 5 Einkanal-Paneldiagramm

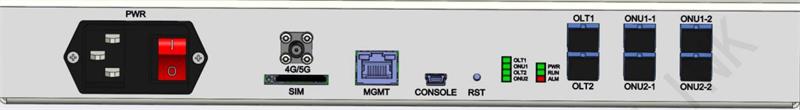

Abbildung 6 Zweikanal-Paneldiagramm
| Modell | Beschreibung |
| Konfiguration 1: Einzelkanal | Einzelkanal-PON-Verstärker, optionale Stromausfall-Bypass-Schutzfunktion |
| Doppelkanal | Doppelkanal-PON-Verstärker, optionale Stromausfall-Bypass-Schutzfunktion |
| Konfiguration 2: Einzelkanalonfiguration 2: Einzelkanal | Einzelkanal-PON-Verstärker mit 1-Eingang-2-Ausgang-Link-Erweiterungsfähigkeit |
| Doppelkanal | Doppelkanal-PON-Verstärker, jeder Kanal unterstützt 1-Eingang-2-Ausgang-Link-Erweiterung |
| Modell | Beschreibung |
| RD-XG3-POA-SA | Einzelkanal-PON-Verstärker, 1-Eingang-1-Ausgang optische Leistungsverstärkung, Wellenlänge 1270nm/1577nm, AC/DC-Stromversorgung, Leistungsaufnahme |
| RD-XG3-POA-DA | Doppelkanal-PON-Verstärker, jeder Kanal unterstützt 1-Eingang-1-Ausgang optische Leistungsverstärkung, Wellenlänge 1270nm/1577nm, AC/DC-Stromversorgung, Leistungsaufnahme |
| RD-XG3-POA-SA-B | Einzelkanal-PON-Verstärker, 1-Eingang-1-Ausgang optische Leistungsverstärkung, Wellenlänge 1270nm/1577nm, AC/DC-Stromversorgung, Leistungsaufnahme |
| RD-XG3-POA-DA-B | Doppelkanal-PON-Verstärker, jeder Kanal unterstützt 1-Eingang-1-Ausgang optische Leistungsverstärkung, Wellenlänge 1270nm/1577nm, AC/DC-Stromversorgung, Leistungsaufnahme |
| RD-XG3-POA-SE | Einzelkanal-PON-Verstärker, 1-Eingang-2-Ausgang Link-Erweiterung, Wellenlänge 1270nm/1577nm, AC/DC-Stromversorgung, Leistungsaufnahme |
| RD-XG3-POA-DE | Doppelkanal-PON-Verstärker, jeder Kanal unterstützt 1-Eingang-2-Ausgang Link-Erweiterung, Wellenlänge 1270nm/1577nm, AC/DC-Stromversorgung, Leistungsaufnahme |
