Im Zuge der digitalen Transformation ist die Nachfrage nach schnellen, zuverlässigen und flexiblen Kommunikationsnetzen so hoch wie nie zuvor. Passive optische Netze (PON) bilden das Herzstück moderner Kommunikationsinfrastruktur und unterstützen Anwendungen vom Heim-Breitband bis hin zu Unternehmensnetzwerken. Um dem steigenden Bandbreitenbedarf gerecht zu werden und zukunftssichere Implementierungen zu gewährleisten, bietet die Integration von 5-Kanal-WDM mit GPON-, XGS-PON-, 50G-PON-, RF-Video- und OTDR-Technologien eine umfassende Lösung, die die Glasfaserauslastung maximiert und die Servicekapazitäten erweitert.

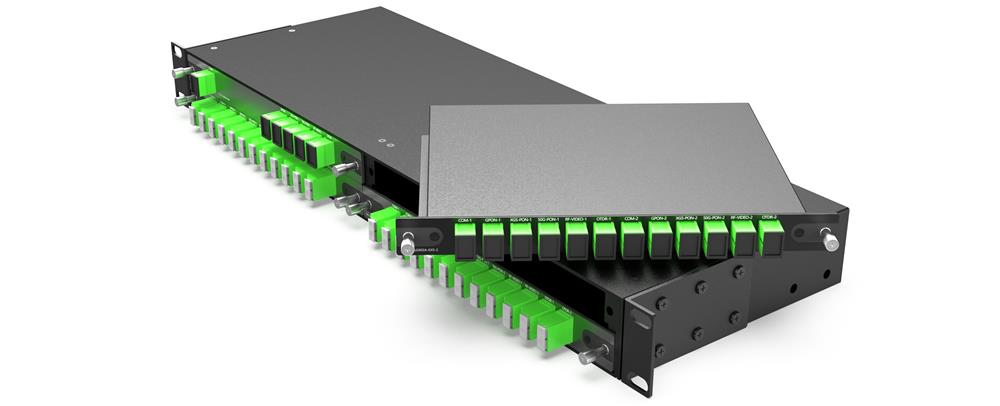

5-Kanal WDM GPON XGS-PON 50G-PON RF Video und OTDR-Steckplatz LGX Box 215*150*20MM
FW-4G-LGX02A-GX5
50G-PON (Passives optisches Netzwerk mit 50 Gigabit Leistung)
Merkmale: 50G-PON nutzt eine einzelne Wellenlänge, um symmetrische Bandbreite von 50 Gbit/s über dieselbe Glasfaserinfrastruktur bereitzustellen. Es unterstützt Aufteilungsverhältnisse von 1:16 bis 1:256, eine Link-Budgetierung von 29 dB und ist über TWDM mit GPON und XGS-PON kompatibel. Ein sofort einsatzbereites ONU-Ökosystem und die ITU-T-Standards G.hsp.50gpd gewährleisten die Interoperabilität verschiedener Hersteller.
Anwendungsszenarien: 50G-PON wurde speziell für Haushalte mit mehreren Gigabit-Anschlüssen, 8K/VR-Cloud-Gaming, industrielle Bildverarbeitungs-Uploads, 5G-Small-Cell-Fronthaul und Unternehmenscampus in Hochhäusern entwickelt, die eine Latenz von unter 1 ms und eine Verfügbarkeit von 99,99 % erfordern. Es macht die Außeninfrastruktur für ein Jahrzehnt zukunftssicher und bietet einen nahtlosen Upgrade-Pfad zu 100G-PON, ohne das ODN zu verändern.
RF-Video
Merkmale: Die RF-Videotechnologie ermöglicht die Übertragung analoger Videosignale über Glasfaser und damit die Bereitstellung hochwertiger Videoinhalte. Sie wird häufig in Verbindung mit PON-Technologien eingesetzt, um integrierte Videodienste anzubieten.
Anwendungsszenarien: RF-Video wird häufig in Kabelfernsehnetzen, Video-on-Demand-Diensten und anderen Anwendungen eingesetzt, bei denen eine qualitativ hochwertige Videoübertragung unerlässlich ist. Es lässt sich nahtlos in PON-Netze integrieren und bietet so eine umfassende Lösung für Daten- und Videodienste.
OTDR (Optisches Zeitbereichsreflektometer)
Merkmale: OTDR ist ein Gerät zur Fehlerdiagnose und Wartung von Glasfasernetzen, das in der Lage ist, Brüche, Verluste und Reflexionspunkte in der Faser zu erkennen.
Anwendungsszenarien: Es findet breite Anwendung bei der Installation, Wartung und Fehlerbehebung von Glasfasernetzen und gewährleistet so die Zuverlässigkeit und Leistungsfähigkeit des Netzes.
Vorteile
Anwendung
Produktübersicht

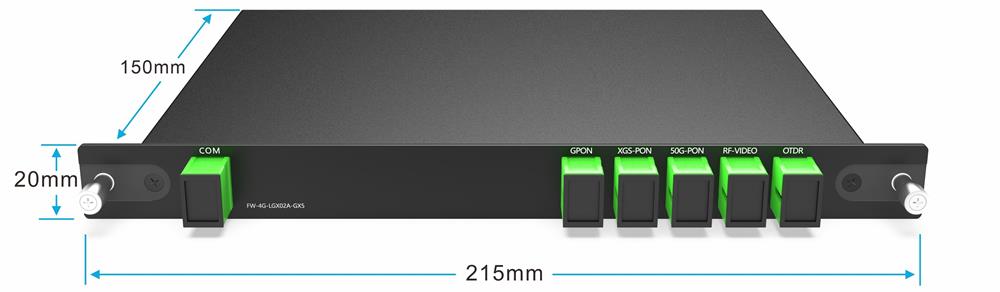

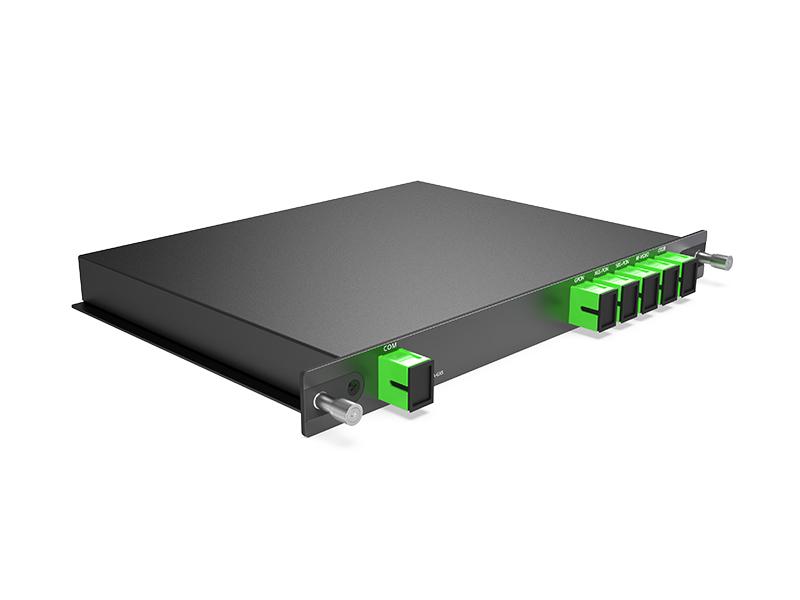

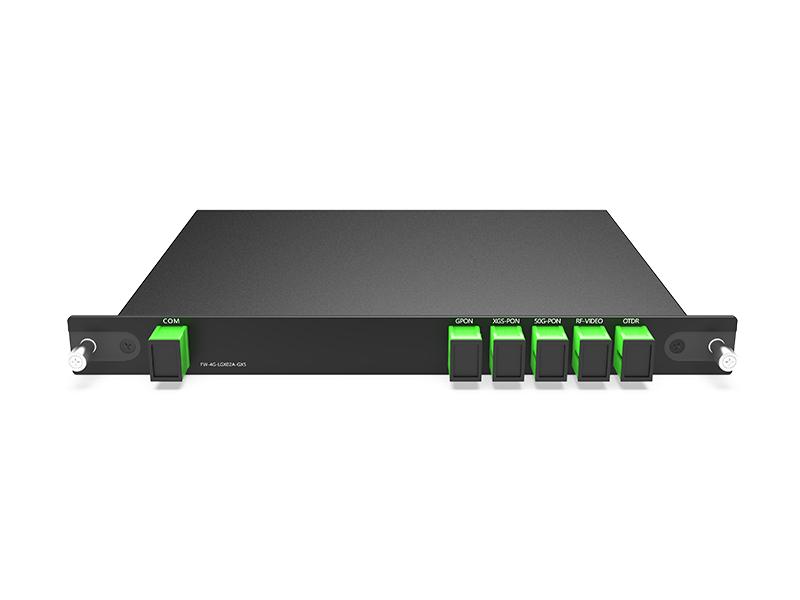

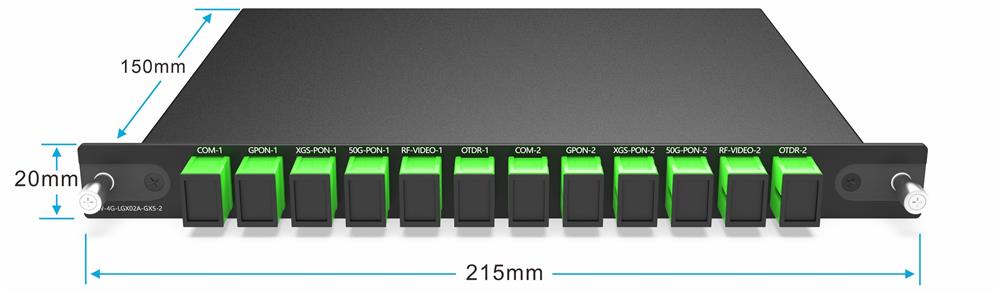

5-Kanal WDM GPON XGS-PON 50G-PON RF Video und OTDR, SC/APC-Steckplatz LGX Box 215*150*20 mm

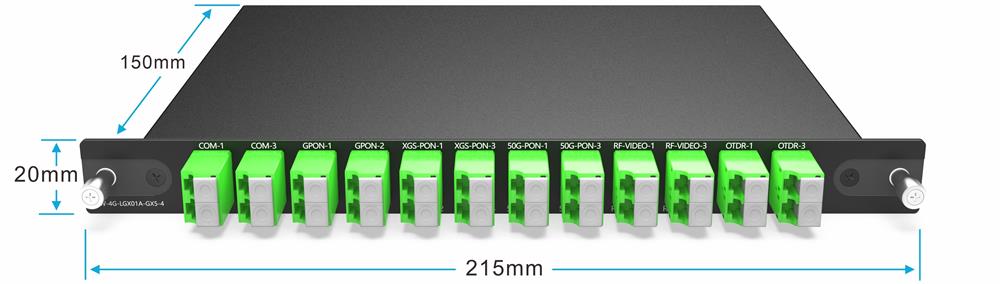

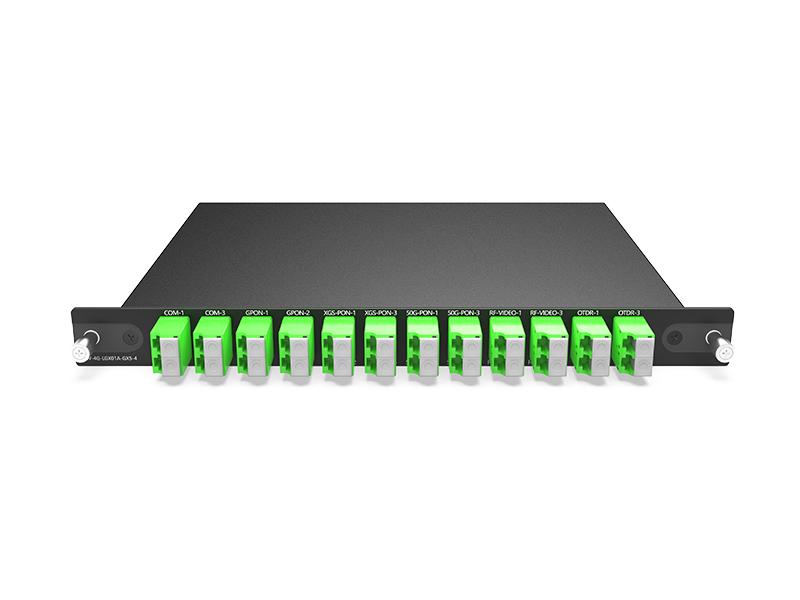

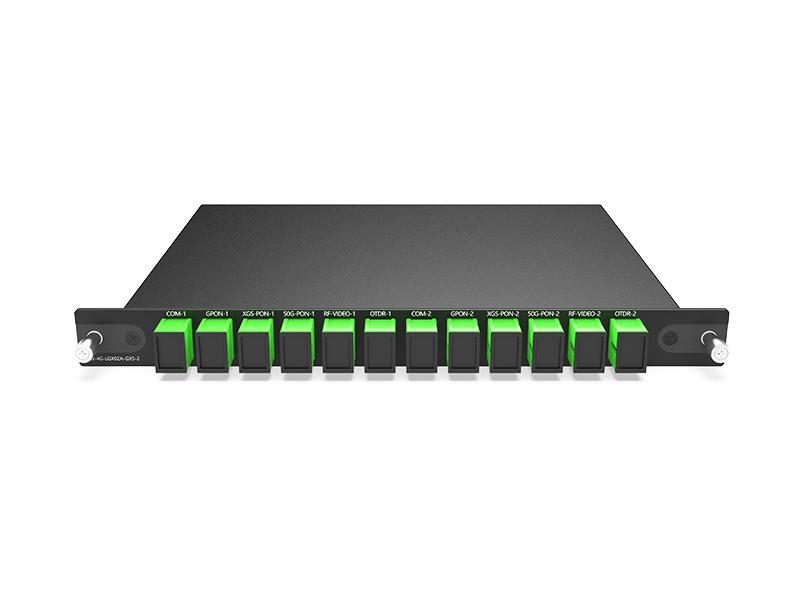

2x5-Kanal WDM GPON XGS-PON 50G-PON RF Video und OTDR, SC/APC-Steckplatz LGX Box 215*150*20 mm
4x5-Kanal WDM GPON XGS-PON 50G-PON RF Video und OTDR, LC/APC-Steckplatz LGX Box 215*150*20 mm
Spezifikationen
|
Parameter |
Spezifikation |
Einheit |
|
|

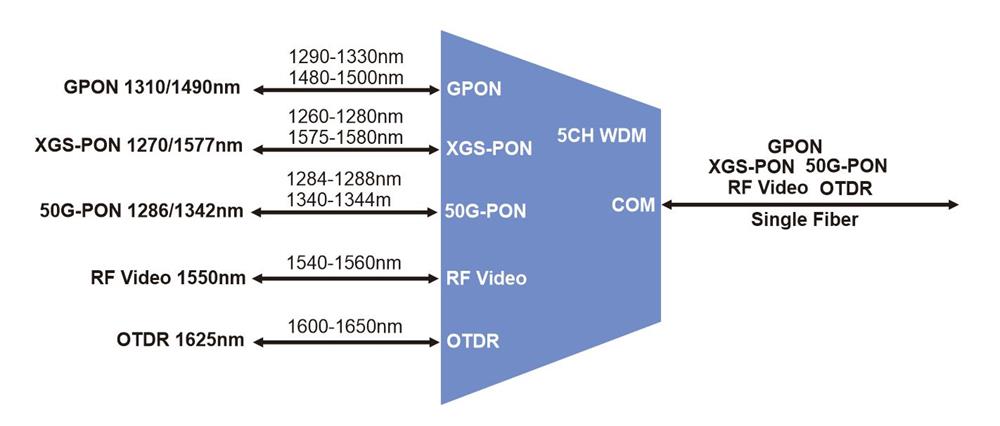

Bandpass |
GPON |
1290–1330/1480–1550 |
nm |
|
XGS-PON |
1260–1280/1575–1580 |
nm |
|
|
50G-PON |
1284-1288/1340-1344 |
nm |
|
|
RF-Video |
1540–1560 |
nm |
|
|
OTDR |
1600–1650 |
nm |
|
|
Einfügungsdämpfung |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1,1 |
dB |
|
|
COM - 50G-PON |
<1,3 |
dB |
|
|
COM - RF Video |
<1,5 |
dB |
|
|
COM - OTDR |
<1,7 |
dB |
|
|
Wellenlängenisolationen |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - 50G-PON |
>30 |
dB |
|
|
COM - RF Video |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Rückgabeverlust |
>55 |
dB |
|
|
Richtwirkung |
>55 |
dB |
|
|
PDL (Polarizarion-abhängiger Verlust) |
<0,3 |
dB |
|
|
(Polarisationsmodendispersion) |
<0,2 |
PS |
|
|
Optische Leistungsverwaltung |
<300 |
mW | |
|
Betriebstemperatur |
-40 bis +85 |
℃ |
|
|
Relative Betriebsfeuchtigkeit |
5 bis 90 |
% relative Luftfeuchtigkeit |
|
|
Lagertemperatur |
-40 bis +85 |
℃ |
|
|
Relative Betriebsfeuchtigkeit |
5 bis 90 |
% relative Luftfeuchtigkeit |
|
|
Nettogewicht |
LGX-Box: 0,5 kg 2-Slot 1U Rack: 2,5 kg |
KG |
|
|
Abmessungen |
LGX-Verpackung: 215 x 150 x 20 mm 1HE-Rack: 440 x 160 x 44 mm |
mm | |
|
Die Einfügungsdämpfung umfasst WDL, TDL und PDL MIT zwei Sätzen von zusammenpassenden Steckverbindern an beiden Enden. |
|||
Verpackungsinformationen

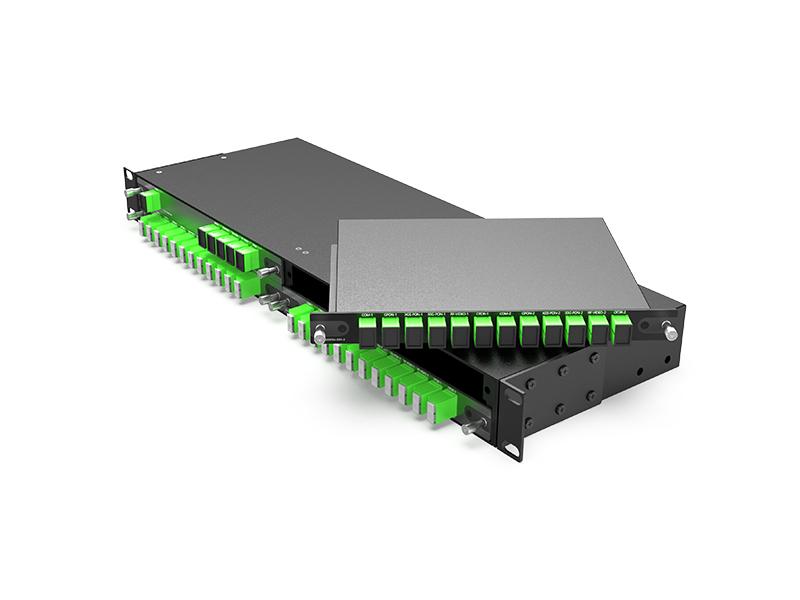

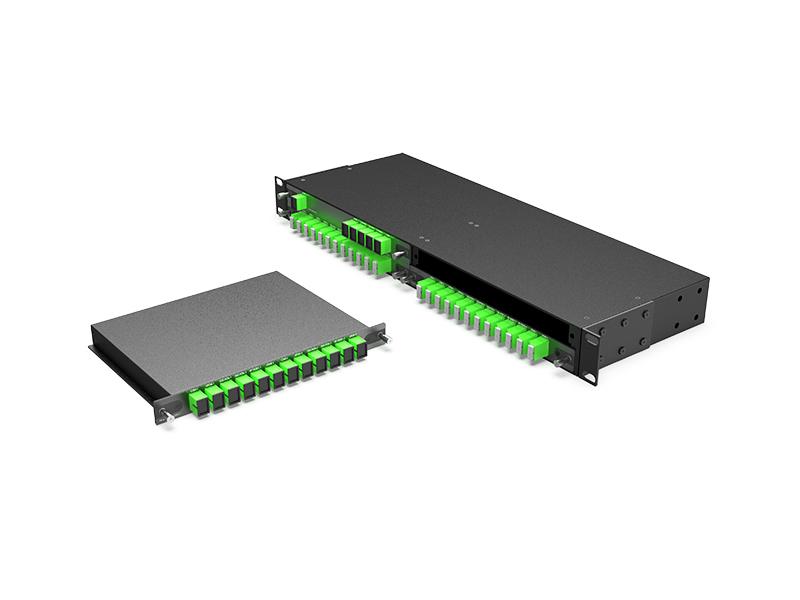

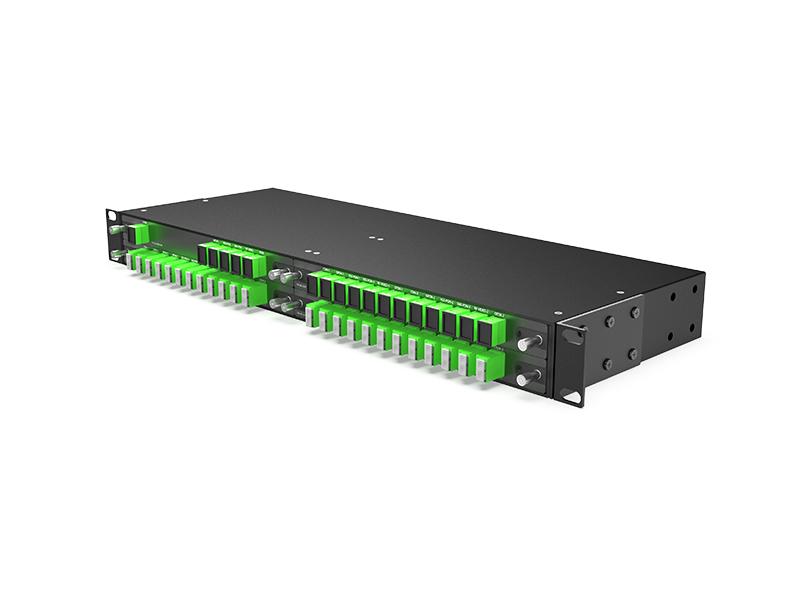

LGX BOX Steckbares 4-Steckplatz-1HE-Rack
5-Kanal-WDM
2x5CH WDM
4x5CH WDM

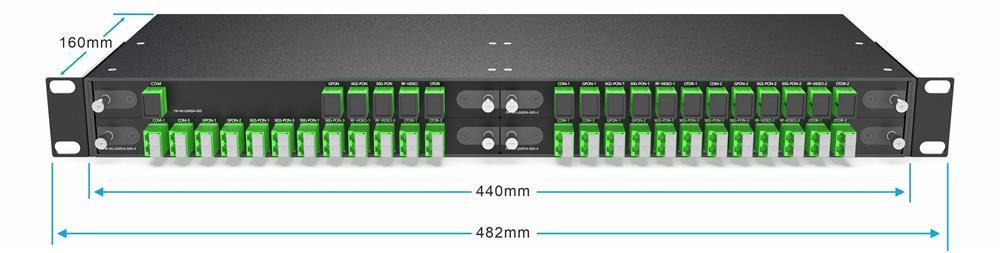

4-Slot 1U Rack für LGX BOX
Bestellinformationen
