BESCHREIBUNG

Produktfunktion

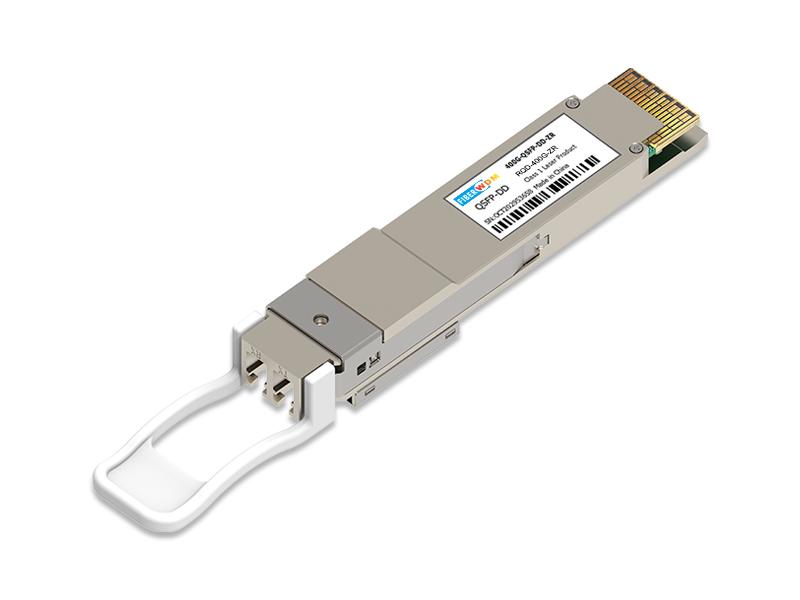

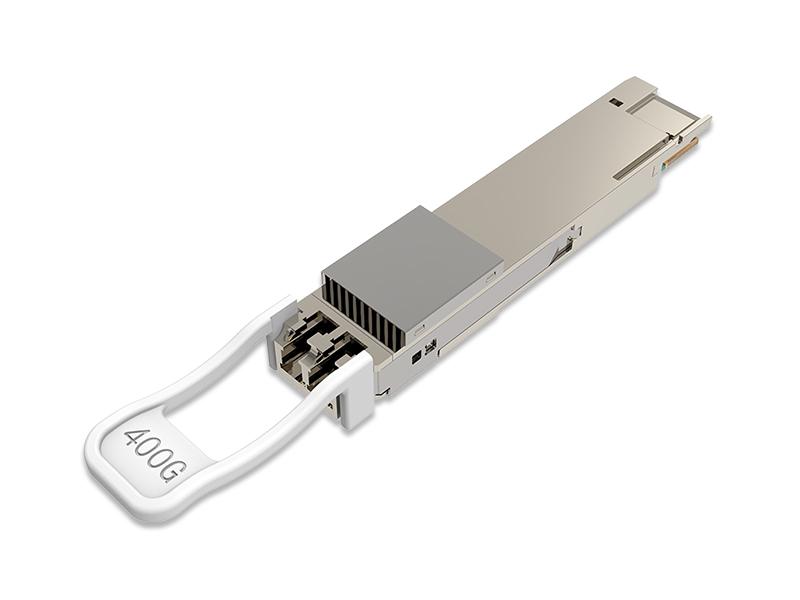

RQD-400G-ZR/ZR+ ist ein kohärentes steckbares Single-Carrier-Modul mit QSFP-DD-Formfaktor für 100-400G, konform mit dem QSFP-DD MSA und der QSFP-DD-Hardwarespezifikation, basierend auf DP-16QAM-Modulation

, kohärenter Intradyne-Erkennung mit Polarisationsdiversität und fortschrittlicher elektronischer Link-Entzerrung.

Auf der Host-Seite kann das Modul eine Vielzahl von Signaltypen unterstützen, einschließlich 4×100GE-, 1×200GE- und 1×400GE-Modi. Auf der Leitungsseite

unterstützt das Modul 400G-Schnittstellen mit verketteten Forward-Error-Correction-Codes (CFEC) sowie 100-400G-Schnittstellen mit Open-Forward-Error-Correction (OFEC).

Das 400ZR+ QSFP-DD-Modul ist für den Einsatz zusammen mit einer Host-Plattform vorgesehen, um DWDM-Übertragung über optische Verbindungen in DCI-Anwendungen zu unterstützen, wie in Abbildung 1 dargestellt. Das Modul bietet 400GE-Transport in branchenüblichen kleinen Formfaktoren, wodurch diese Technologie ideal für die Integration mit leistungsstarken DCI-Fabric-Switches und Routern ist. Aufgrund der integrierten 100GE-Client-Multiplexing-Funktionen kann es als hochintegrierter Transponder für 4x100GE-Clients in Rechenzentrums-Verbindungsanwendungen verwendet werden.

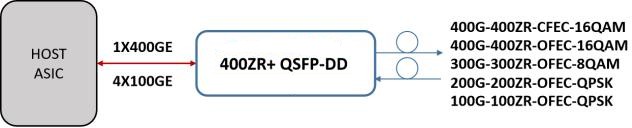

Abbildung 1 Anwendungsdiagramm des Moduls – 400ZR+-Transceiver

Das Modul ist eine vollständige Implementierung eines leistungsstarken kohärenten Transceivers, der für den Betrieb in leistungsstarken Telekommunikations- und Rechenzentrumsumgebungen geeignet ist.

BETRIEBSMODUS

Das Modul arbeitet als Ethernet-Transceiver und unterstützt 1×400GE- und 4×100GE-Modi an der Host-/Client-Schnittstelle bis zu seiner konfigurierten optischen Kapazität auf der Leitungsseite.

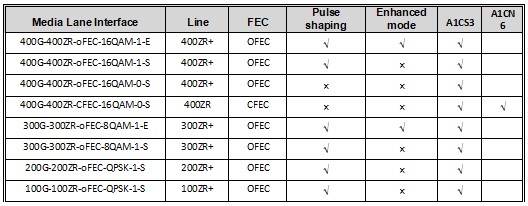

Tabelle 3 Leitungsseitiger Modus

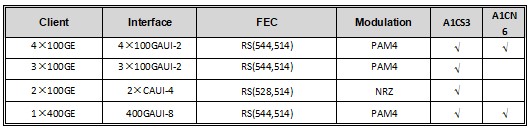

Tabelle 4 Host-seitiger Modus

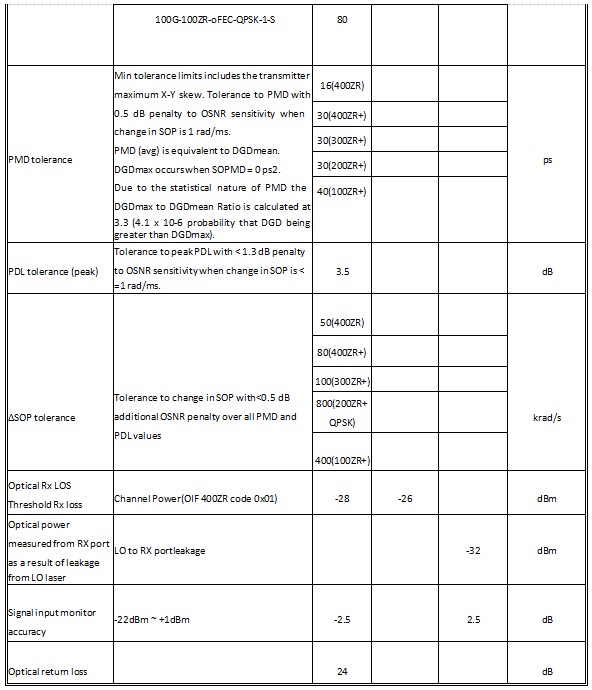

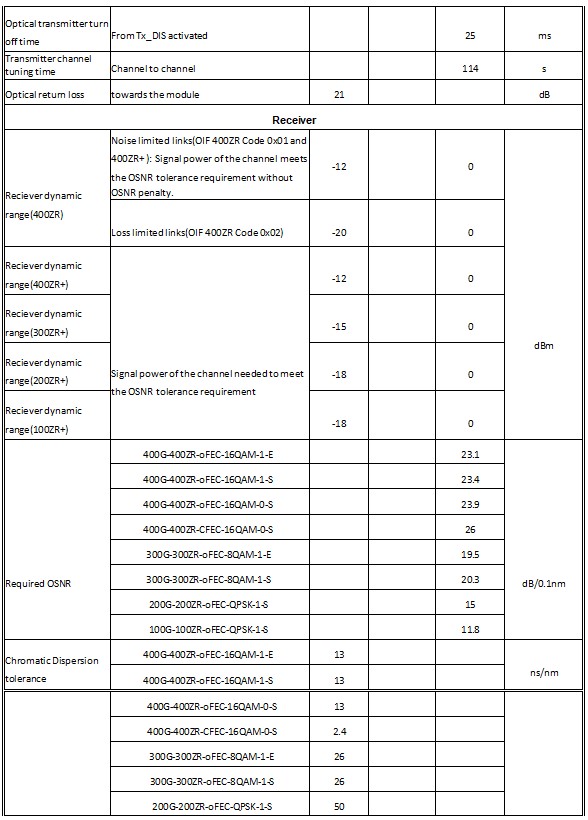

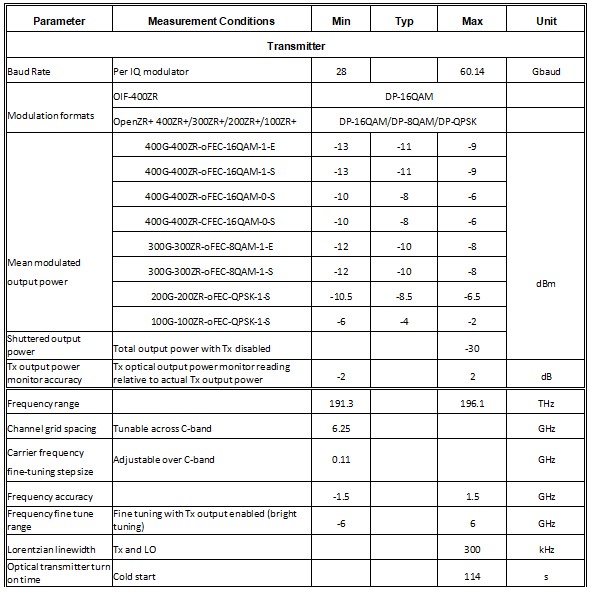

OPTISCHE UND ELEKTRISCHE SPEZIFIKATION

SCHNITTSTELLENDEFINITION

Beschreibung

Das Modul enthält eine Leiterplatte mit Anschluss, bestehend aus einer einzelnen Paddle-Card mit 38 Kontaktflächen

auf der Oberseite und 38 Kontaktflächen auf der Unterseite der Paddle-Card, insgesamt 76 Kontaktflächen der elektrischen Card-Edge-Schnittstelle zum externen Host-/Client-seitigen Logiksystem, konform mit der QSFP-DD-Hardwarespezifikation. Die Netzwerk-Lane-Schnittstelle ist ein Duplex-LC-Anschluss, der mit einer Glasfaser verbunden ist und das kohärente DP-16QAM-Signal im C-Band überträgt.

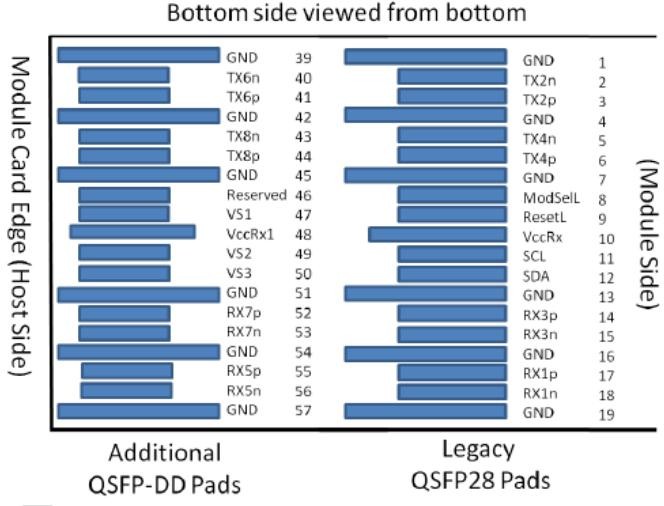

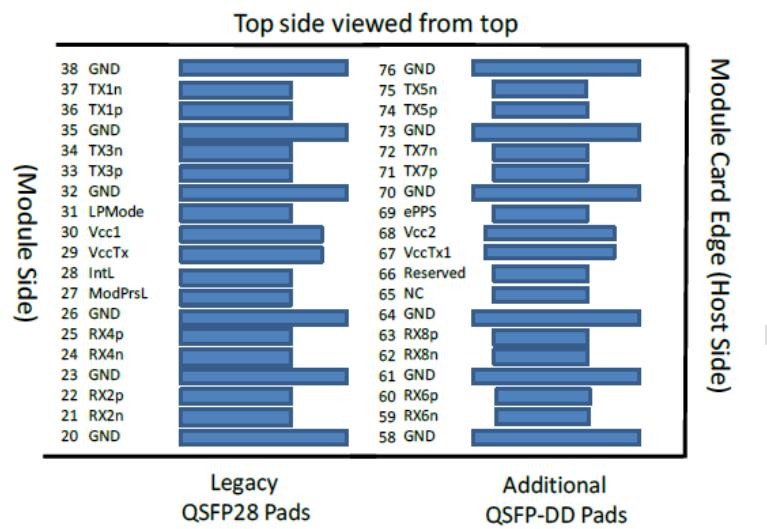

Abbildung 2 QSFP-DD-Modul-Pinbelegung

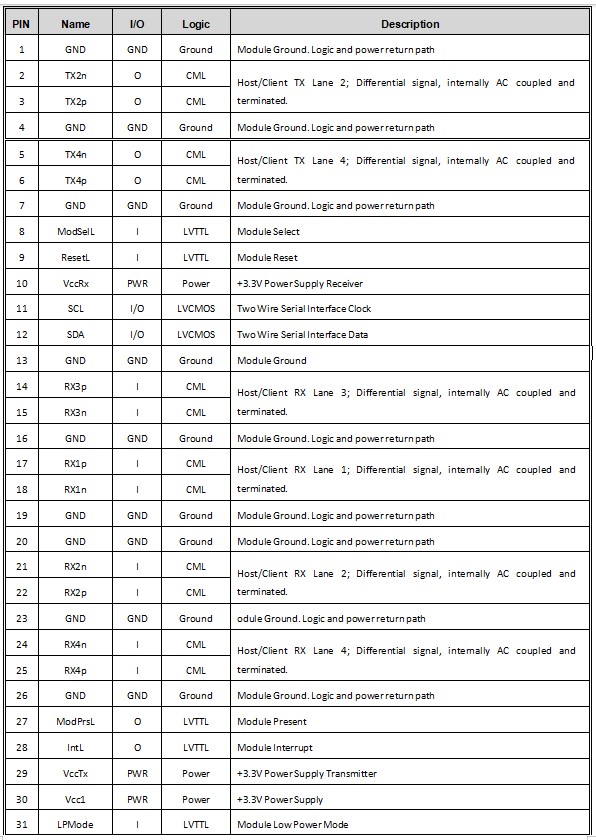

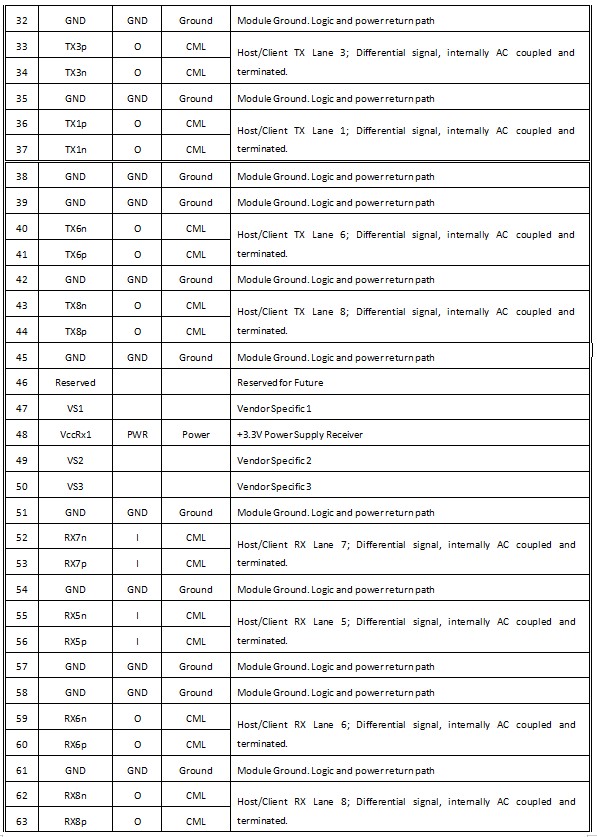

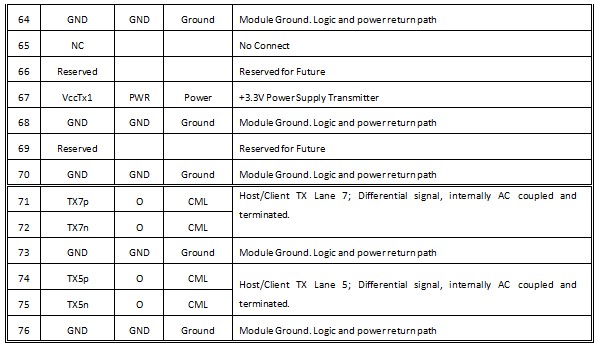

Tabelle 6 Pin-Beschreibungen

QSFP-DD verwendet eine gemeinsame Masse (GND) für alle Signale und die Versorgung (Strom). Alle sind innerhalb des QSFP-DD-Moduls gemeinsam und alle Modulspannungen beziehen sich auf dieses Potenzial, sofern nicht anders angegeben. Verbinden Sie diese direkt

mit der gemeinsamen Massefläche der Host-Platinensignale.

Alle herstellerspezifischen, reservierten und nicht verbundenen Pins müssen auf dem Host unbeschaltet bleiben.

Elektrische Hardwaresignale mit niedriger Geschwindigkeit

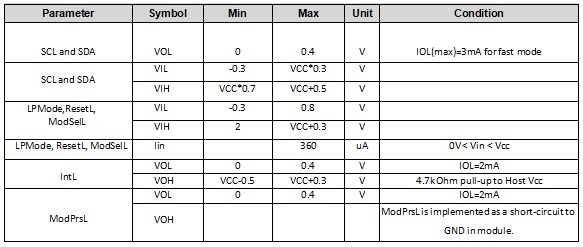

Tabelle 7 Steuersignale und Sensorsignale mit niedriger Geschwindigkeit

SCL und SDA

SCL und SDA sind eine serielle 2-Draht-Schnittstelle zwischen Host und Modul unter Verwendung des I2C-Protokolls. SCL ist als serielles Schnittstellentaktsignal und SDA als serielles Schnittstellendatensignal definiert. Beide Signale sind Open-Drain-Low-Voltage-TTL-Signale (LVTTL), die bei Vcc betrieben werden, und benötigen Pull-up-Widerstände zu +3.3V auf dem Host. Der Wert des Pull-up-Widerstands muss je nach kapazitiver Last zwischen 1 kOhm und 4,7 kOhm liegen.

ModSelL

ModSelL ist ein Eingangssignal, das im QSFP-DD-Modul auf Vcc gezogen wird. Wenn es vom Host auf Low gehalten wird, reagiert das Modul auf Befehle der seriellen 2-Draht-Kommunikation. Wenn ModSelL „High“ ist, darf das Modul nicht auf Kommunikationsbefehle der 2-Draht-Schnittstelle vom Host reagieren oder diese bestätigen.

Um Konflikte zu vermeiden, darf das Host-System keine Kommunikation über die 2-Draht-Schnittstelle innerhalb der ModSelL-Deaktivierungszeit nach dem Abwählen von QSFP-DD-Modulen versuchen. Ebenso muss der Host mindestens die Dauer der ModSelL-Aktivierungszeit warten, bevor er mit dem neu ausgewählten Modul kommuniziert. Die Aktivierungs- und Deaktivierungszeiten verschiedener Module dürfen sich überschneiden, solange die oben genannten Zeitvorgaben eingehalten werden.

ResetL

Das ResetL-Signal wird im Modul auf Vcc gezogen. Ein niedriger Pegel am ResetL-Signal über länger als die minimale Impulslänge (t_Reset_init) löst einen vollständigen Modul-Reset aus und setzt alle Benutzereinstellungen des Moduls auf den Standardzustand zurück.

LPMode

LPMode ist ein Eingangssignal. Das LPMode-Signal wird im QSFP-DD-Modul auf Vcc hochgezogen. LPMode wird zur Steuerung des Stromversorgungsmodus des Moduls verwendet.

ModPrsL

ModPrsL wird auf der Host-Platine durch den Host auf Vcc hochgezogen und im Modul auf Low gezogen. ModPrsL wird auf „Low“ gesetzt, wenn das Modul eingesteckt ist. ModPrsL wird auf „High“ gesetzt, wenn das Modul aufgrund des Pull-up-Widerstands auf der Host-Platine physisch nicht im Host-Anschluss vorhanden ist.

IntL

IntL ist ein Ausgangssignal. Das IntL-Signal ist ein Open-Collector-Ausgang und muss auf der Host-Platine an Vcc Host hochgezogen werden. Wenn das IntL-Signal auf Low gesetzt wird, weist dies auf eine Änderung des Modulzustands, einen möglichen Betriebsfehler des Moduls oder einen für das Host-System kritischen Status hin.

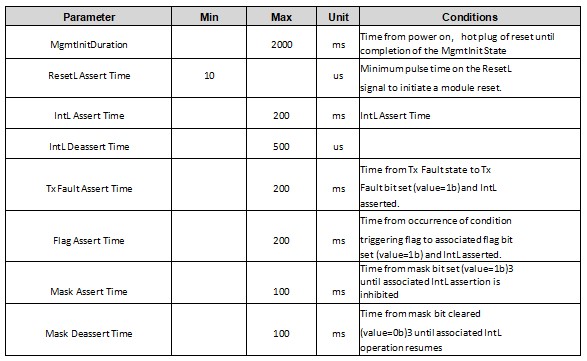

Tabelle 8 Zeitparameter für Host-Signale
