400G OSFP SR4 Spezifikation
NVIDIA Twin-Port-Transceiver
400G, 1xNDR, OSFP, 1xMPO12 APC, 850 nm MMF, bis zu 100 m, gerippt.
Funktionsblockdiagramm (jedes Ende)
Allgemeine Beschreibung

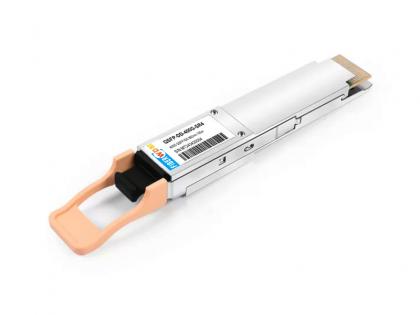

Das 400G OSFP SR4 ist ein vierkanaliges, paralleles, steckbares Glasfaser-OSFP für 400-Gigabit-Ethernet-Anwendungen. Dieser Transceiver ist ein Hochleistungsmodul für die Datenkommunikation über kurze Entfernungen und Verbindungsanwendungen. Es integriert vier Datenspuren in jede Richtung mit 4x53,125GBd. Die Länge von OSFP SR4 beträgt bis zu 60 Meter über OM3 MMF oder 100 Meter über OM4 MMF. Dieses Modul ist für den Betrieb über Multimode-Glasfasersysteme mit einer Nennwellenlänge von 850 nm ausgelegt.
Absolute Höchstbewertungen
| Parameter |
Symbol |
Mindest |
Max |
Einheit |
| Lagertemperatur |
Ts |
-40 |
85 |
°C |
| Gehäusebetriebstemperatur |
Spitze |
0 |
70 |
°C |
| Relative Luftfeuchtigkeit (keine Kondensation) |
RH |
15 |
85 |
% |
| Versorgungsspannung |
Vcc |
-0,5 |
3.6 |
V |
| Schadensschwelle des Empfängers, pro Spur |
PRdmg |
5 |
|
dBm |
Empfohlene Betriebsbedingungen
| Parameter |
Symbol |
Mindest |
Max |
Einheit |
| Betriebsgehäusetemperatur |
Spitze |
0 |
70 |
°C |
| Relative Luftfeuchtigkeit (nicht kondensierend) |
RH |
15 |
85 |
% |
| Stromversorgungsspannung |
Vcc |
3.135 |
3.465 |
V |
| Gesamtstromverbrauch |
Stk |
- |
8 |
W |
| Versorgungsstrom pro Ende |
|
|
2,55 |
A |
| Bitrate |
BR |
|
425 |
Gbit/s |
| Faserlänge auf OM3 MMF |
|
|
60 |
M |
| Faserlänge bei OM4 MMF |
|
|
100 |
M |
| I2C-Taktfrequenz |
0 |
|
400 |
kHz |
Anmerkungen:
1. Bei einer Betriebsspannung von 3,465 V und einer Gehäusetemperatur von 70 °C
Optische Schnittstelle des Senders
| Parameter |
Symbol |
Mindest |
Typisch |
Max |
Einheit |
|
| Datenrate pro Spur |
DR |
|
53.125 |
|
GBd |
|
| Modulationsformat |
|
PAM4 |
|
|||
| Mittenwellenlänge1 |
λ |
840 |
860 |
868 |
nm |
|
| RMS-Spektralbreite |
σ |
|
|
0,6 |
nm |
|
| Durchschnittliche Startleistung, jede Spur |
Pavg |
-4.6 |
|
4 |
dBm |
|
| Optische Leistung OMA, jede Spur, max |
POMA |
3.5 |
dBm |
|||
| OMAouter, jede Spur min |
max (TECQ, TDECQ) <1,8 dB |
max [-2,6 , max(TECQ,TECQ) –4,4] |
dBm |
|||
| 1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
| Schließen des Sender- und Dispersionsauges (TDECQ), jede Spur |
TDECQ |
|
|
4.4 |
dB |
|
| Schließen des Senderauges für PAM4 (TECQ), jede Spur |
TECQ |
|
|
4.4 |
dB |
|
| Aussterbeverhältnis |
ER |
2.5 |
|
|
dB |
|
| Senderleistungsabweichung, jede Spur |
|
|
|
2.3 |
dBm |
|
| Toleranz der optischen Rückflussdämpfung |
ORLT |
|
|
14 |
dB |
|
| Optische Leistung für TX DEAKTIVIERT |
|
|
|
-30 |
dBm |
|
| Eingekreister Flussb2 |
|
≥86 % bei 19 um ≤30 % bei 4,5 µm |
|
|||
| |
||||||
Anmerkungen:
1. Definiert entsprechend der Leistung des verwendeten Lasers.
2. Gemessen in einer 50-µm-Faser vom Typ A1a.2 oder A1a.3 oder A1a.4 gemäß IEC 61280-1-4
Optische Schnittstelle des Empfängers
| Parameter |
Symbol |
Mindest |
Typisch |
Max |
Einheit |
|
| Datenrate pro Spur |
BR |
|
53.125 |
|
Gbd |
|
| Modulationsformat |
|
PAM4 |
|
|||
| Mittenwellenlänge1 |
λ |
842 |
885 |
948 |
nm |
|
| Schadensschwelle |
|
5 |
|
|
dBm |
|
| Durchschnittliche Empfangsleistung, jede Spur |
|
-6.4 |
|
4 |
dBm |
|
| Erhalten Sie Strom, jede Spur (OMAouter) |
|
|
|
|
dBm |
|
| Reflexionsgrad des Empfängers |
Rr |
|
|
|
dB |
|
| Empfängerempfindlichkeit, jede Spur1 |
|
RS = max (-4,6, TECQ –6,4) |
dBm |
|||
| Gestresste Empfängerempfindlichkeit, jede Spur |
|
|
|
-2 |
dBm |
|
| Rx LOS |
Behaupten |
|
-15 |
|
|
dBm |
| Deaktivieren |
|
|
|
-7,5 |
dBm |
|
| Hysterese |
|
0,5 |
|
5 |
dB |
|
Anmerkungen:
1. Die Empfängerempfindlichkeit ist informativ und wird für einen Sender mit einem TECQ-Wert definiert. Gemessen mit Konformitätstestsignal bei TP3 für BER = 2,4E-4 Pre-FEC.
Elektronische Spezifikationen
| Parameter |
Mindest |
Typisch |
Max |
Einheit |
| Bitfehlerverhältnis vor FEC |
|
|
2.4E-4 |
|
| Post-FEC-Bitfehlerverhältnis |
|
|
1E-12 |
|
| Sender (jede Spur) |
||||
| Differenzielle pk-pk-Eingangsspannungstoleranz |
750 |
|
|
mV |
| Nicht übereinstimmende differenzielle Terminierung |
|
|
10 |
% |
| Augenhöhe |
10 |
|
|
mV |
| Gleichtakt-zu-Differential-Rückflussdämpfung |
IEEE802.3ck-Gleichung (120G–1) |
dB |
||
| Vertikaler Augenverschluss |
|
|
12 |
dB |
| Effektive Rückflussdämpfung |
7.3 |
|
|
dB |
| Übergangszeit |
10 |
|
|
PS |
| Empfänger (jede Spur) |
||||
| Differenzialer Datenausgabehub |
300 |
|
900 |
mVpp |
| Nichtübereinstimmung der differenziellen Terminierung |
|
|
10 |
% |
| Augenhöhe |
15 |
|
|
mV |
| Vertikaler Augenverschluss |
|
|
12 |
dB |
| Gleichtakt-zu-Differential-Rückflussdämpfung |
IEEE802.3ck-Gleichung (120G–1) |
|||
| Effektive Rückflussdämpfung |
8.5 |
|
|
dB |
| Übergangszeit |
8.5 |
|
|
PS |
Verpackungsabmessungen
zeigt die Paketabmessungen des Moduls. Paketabmessungen sind in OSFP MSA angegeben.
Verpackungsabmessungen
Bestellinformationen
| Artikelnummer |
Temperatur Reichweite |
Distanz |
Fasertyp |
E/O |
O/E |
Optisch Schnittstelle |
| R12OSFP-400G-SR4 |
0 bis 70℃ |
100m |
Geldmarktfonds |
VCSEL 850 nm |
STIFT |
MPO12 |
