PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector
PWDM PD TX1550 RX 1310/1490nm WDM-Fotodetektor PWDM PD TX1550 RX 1310/1490nm WDM-Fotodetektor PWDM PD TX1550 RX 1310/1490nm WDM-Fotodetektor PWDM PD TX1550 RX 1310/1490nm WDM-Fotodetektor

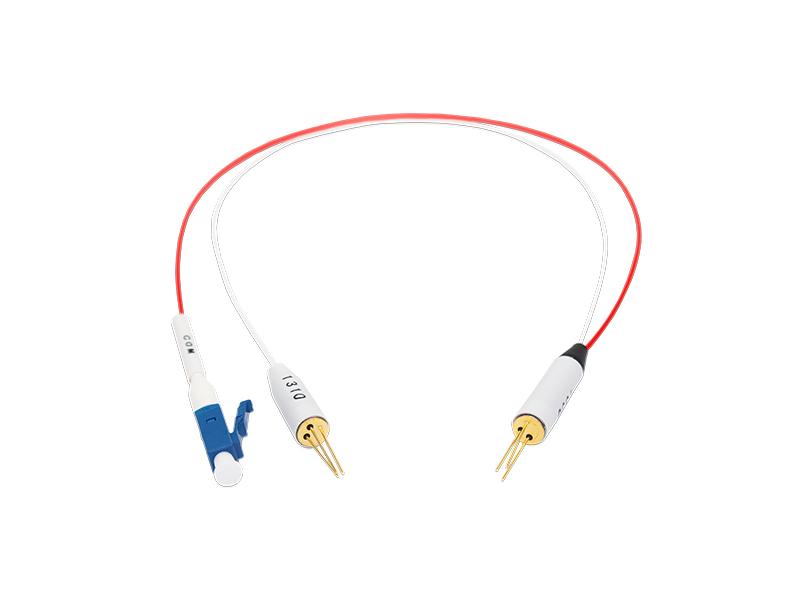

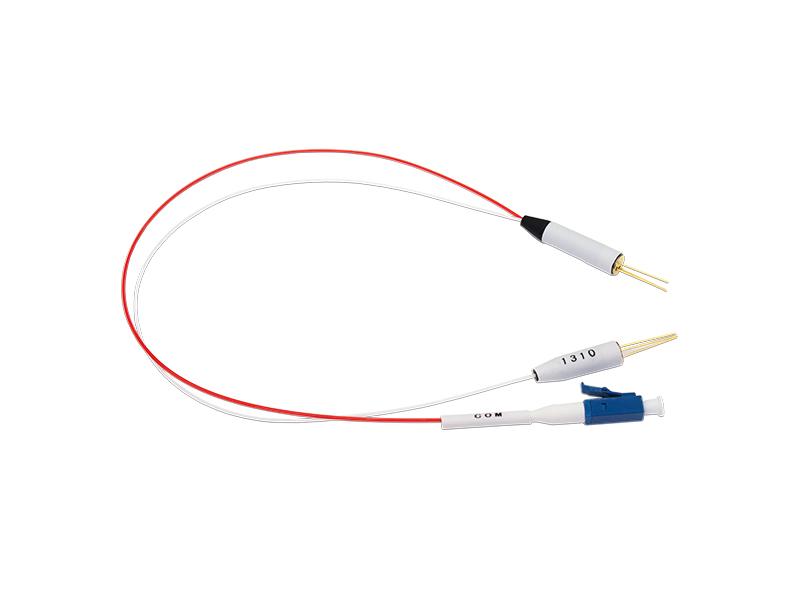

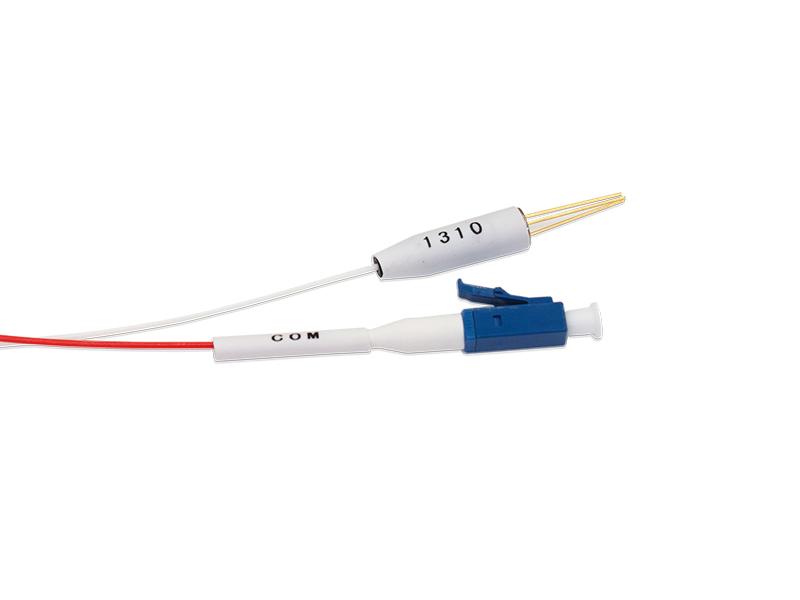

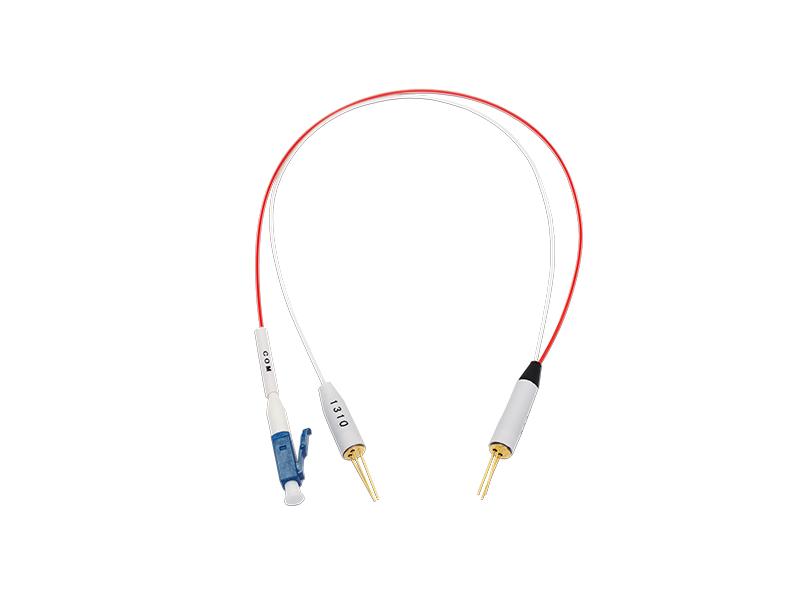

PWDM PD TX1550 RX 1310/1490nm WDM-Fotodetektor

FW-PWPD-025/R13T15-PD-09-025 ist ein integriertes FWDM-Wellenlängenmultiplex-Fotodetektormodul. Das Modul koppelt und verkapselt optische Signale vom Übertragungsanschluss (1550 nm) und Reflexionsanschluss (1310/1490 nm) der FWDM-Komponente gleichzeitig in Fotodetektoren (PDs) mit hoher Responsivität, wodurch eine unabhängige fotoelektrische Detektion für drei Wellenlängenkanäle mit einem einzigen Fingereingang ermöglicht wird.



Dieses Gerät verfügt über ein kompaktes, hermetisches Gehäusedesign und integriert Wellenlängen-Multiplexing und Photodetektion in hohem Maße. Es vereinfacht den optischen Pfad des Systems erheblich und reduziert die Gesamtabmessungen der Ausrüstung, wodurch es ein idealer Kandidat für die PON-Netzwerküberwachung, die optische Leistungsüberwachung (OPM), die Kanalüberwachung in WDM-Systemen und andere Anwendungen ist.

Jetzt anfragen Herunterladen
  • Produktdetail

PWDM PD TX1550 RX 1310/1490nm WDM-Fotodetektor



FW-PWPD-025/R13T15-PD-09-025



FW-PWPD-025/R13T15-PD-09-025 ist ein integriertes FWDM-Wellenlängenmultiplex-Fotodetektorbauteil. Das Modul koppelt und verkapselt optische Signale vom Übertragungsport (1550 nm) und Reflexionsport (1310/1490 nm) der FWDM-Komponente gleichzeitig in hitemp-responsive Fotodetektoren (PDs) bzw. Fotodetektoren mit hoher Responsivität, was eine unabhängige fotoelektrische Detektion für drei Wellenlängenkanäle mit einem einzigen Fingereingang / Faser-Eingang ermöglicht.



Mit einem kompakten hermetischen Gehäusedesign integriert dieses Gerät Wellenlängenmultiplex und Fotodetektion in hohem Maße. Es vereinfacht den optischen Pfad des Systems erheblich und reduziert die Gesamtgröße der Ausrüstung, womit es ein idealer Kandidat für PON-Netzwerküberwachung, optische Leistungsüberwachung (OPM), Kanalüberwachung in WDM-Systemen und andere Anwendungen ist.



Produktmerkmale



  • Hohe Isolation: FWDM-Filter gewährleistet geringes Übersprechen zwischen Kanälen.
  • Hohe Zuverlässigkeit: Hermetische Verpackung, entspricht den Zuverlässigkeitsanforderungen von Telcordia GR-468.
  • Hohe Responsivität: Verwendet hitemp-empfindliche InGaAs-Fotodetektor-Chips.
  • Geringer Dunkelstrom und geringes Rauschen: Garantiert die Detektionsgenauigkeit für schwache optische Signale.
  • Miniaturgehäuse: Kompakte Struktur für einfache Systemintegration.



Produktanwendungen



  • Online-Überwachung der optischen Leistung für FTTx- / PON-Netzwerke (EPON / GPON)
  • Signaldetektion für Optical Line Terminal (OLT) und Optical Network Unit (ONU)
  • Kanal-Leistungsüberwachung in Wavelength Division Multiplexing (WDM) Systemen
  • Optische Eingangs-/Ausgangs-Leistungsdetektion von optischen Verstärkern (EDFA)
  • Optische Testinstrumente und optische Sensorsysteme



Optische & elektrische Eigenschaften



Parameter Einheit Wert Bemerkungen
Min Typ Max
Betriebswellenlänge λ1 nm 1260 1310 1360 Reflexion
λ2 1480 1490 1500
λ3 1520 1550 1610 Übertragung
WDM Einfügungsdämpfung COM→R @λ1﹠λ2 dB   0.5
Isolation COM→R @λ3 15 22
COM→T@λ1&λ2 30 35   1550nm
PD Ansprechempfindlichkeit Transmission A/W 0.85 0.9   1310nm

Reflexion 0.85 0.9 2
Sättigungsleistung Ps mW
Durchlassstrom If mA   2 0.2
Steckverbinder Einfügungsdämpfung dB     0.2 LC/PC
PDL dB
Rückflussdämpfung dB   40
Abmessungen mm       Siehe Abbildung unten



Betriebs- und Lagerbedingungen



Parameter Eigenschaften Einheit
Betriebstemperatur -40 ~ +80 °C
Betriebsfeuchtigkeit 5~85 %RH
Lagertemperatur -40 ~ +80 °C
Lagerfeuchtigkeit 5~85 %RH

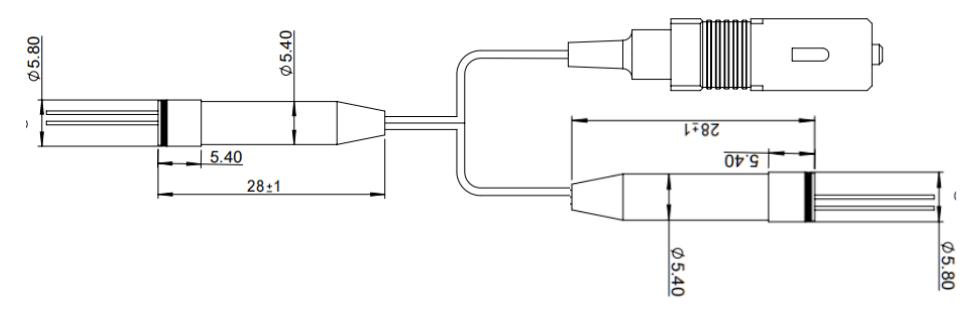

Zeichnung der mechanischen Struktur



Fasern sind 0.9mm Hytrel, erhältlich in Weiß und Rot oder in vom Kunden spezifizierten Farben. Die Faserlänge beträgt L±10 mm. Alle Komponenten entsprechen RoHS.



PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector

PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector













Bestellinformationen



PN Spezifikation
FW-PWPD-025/R13T15-PD-09-025LCU PWDM -PD TX1550 RX1310/1490 FWDM-gekoppelte PD , LC/UPC,0.9MM 0.25M FASER
FW-PWPD-025/R13T15-PD-09-025SCU PWDM -PD TX1550 RX1310/1490 FWDM-gekoppelte PD , SC/UPC,0.9MM 0.25M FASER
FW-PWPD-025/R13T15-PD-09-025FCU PWDM -PD TX1550 RX1310/1490 FWDM-gekoppelte PD , FC/UPC,0.9MM 0.25M FASER
FW-PWPD-025/R13T15-PD-09-025LCA PWDM -PD TX1550 RX1310/1490 FWDM-gekoppelte PD , LC/APC,0.9MM 0.25M FASER
FW-PWPD-025/R13T15-PD-09-025SCA PWDM -PD TX1550 RX1310/1490 FWDM-gekoppelte PD , SC/APC,0.9MM 0.25M FASER
FW-PWPD-025/R13T15-PD-09-025FCA PWDM -PD TX1550 RX1310/1490 FWDM-gekoppelte PD , FC/APC,0.9MM 0.25M FASER
