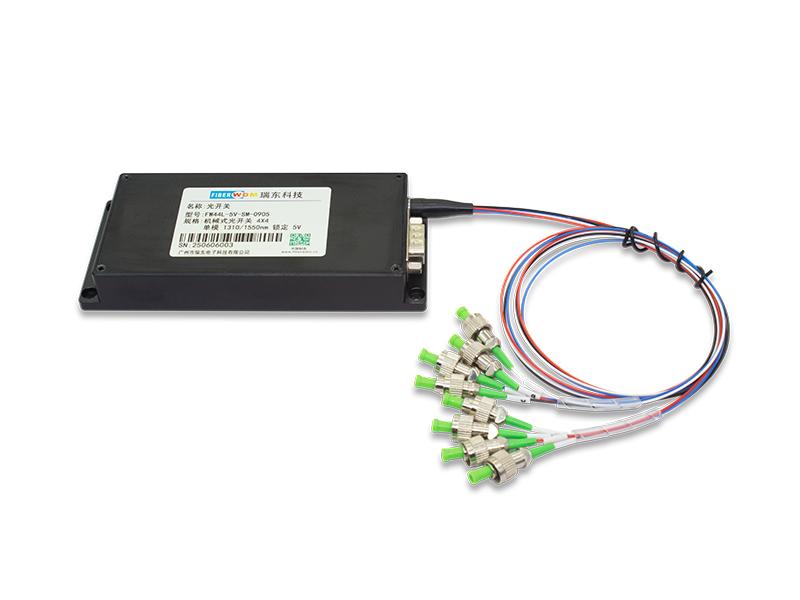

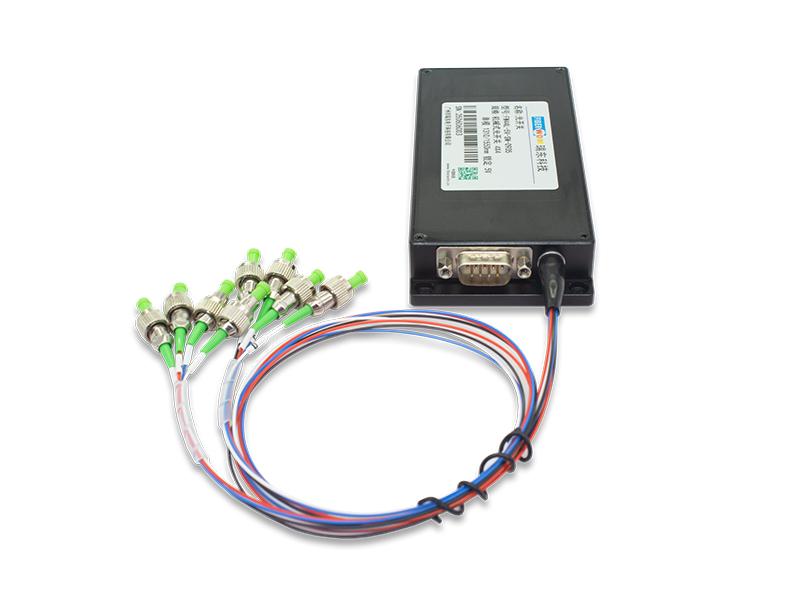

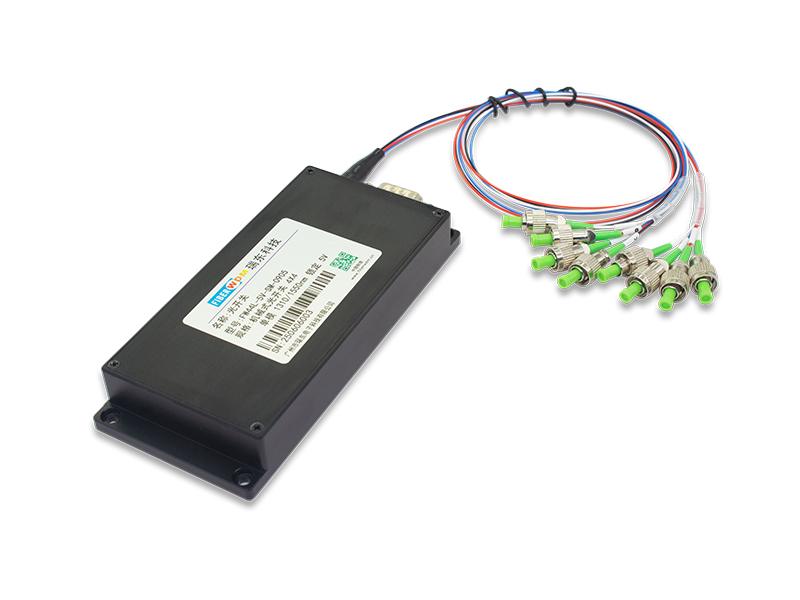

4X4 Mechanisches optisches Schaltermodul

Produkteigenschaften

  • Geringe Einfügungsdämpfung, breiter Wellenlängenbereich
  • Geringes Kanalübersprechen, hohe Stabilität und hohe Zuverlässigkeit
  • Hält den optischen Pfad aufrecht, wenn die Stromversorgung ausgeschaltet ist
  • Internes Schaltungsdesign mit selbstdiagnostischer Fehlererkennung
  • Einfache Steuerung, kompakte Größe, leicht in Systeme integrierbar
Jetzt anfragen Herunterladen
  • Produktdetail

4X4 Singlemode 1310/1550 nm, Latching/Non-Latching, 5 V, 0,9 mm 0,5 m Glasfaser, RS485-Kommunikationsschnittstelle, 135 × 60 × 20 mm Boxmodul

FW44L-5V-SM-0905-L/NL

Der mechanische optische 4x4-Schalter ist ein optisches Pfadsteuergerät zur Steuerung und Umschaltung optischer Pfade. Das Modul hält den optischen Pfad auch bei ausgeschalteter Stromversorgung aufrecht. Es unterstützt vier optische Signaleingänge und kann vier Signalausgänge oder umgekehrt (bidirektionale Nutzung) auswählen. Die Steuerung des Moduls erfolgt über RS485-Kommunikation. Sie spielt eine entscheidende Rolle in optischen Kommunikationsanwendungen. Optische Schalter werden hauptsächlich in optischen Übertragungssystemen zur mehrkanaligen optischen Überwachung, zur automatischen Umschaltung mehrerer Lichtquellen/Detektoren in LANs und zur dynamischen Überwachung mehrerer Punkte in optischen Sensorsystemen eingesetzt. Sie werden außerdem in optischen Testsystemen für Glasfaser-, optische Komponenten-, Netzwerk- und Feldkabeltests sowie zur Justierung und Ausrichtung optischer Komponenten eingesetzt.

Produktparameter

Parameter

Technische Daten

Einheit

Betriebswellenlänge

1260~1620 nm

nm

Einfügungsverlust

≤1,4

dB

Wellenlängenabhängiger Verlust

≤0,40

dB

Polarisationsabhängiger Verlust

≤0,05

dB

Temperaturabhängiger Verlust

≤0,20

dB

Rückflussdämpfung

≥50

dB

Übersprechen

≥55

dB

Umschaltzeit

≤8

MS

Wiederholbarkeit

≤±0,02

dB

Haltbarkeit

≥107

mal

Betriebsspannung

5

V

Schaltertyp

Nicht verriegelnd/verriegelnd

Betriebstemperatur

-20~＋70

℃

Lagertemperatur

-40~＋85

℃

Optische Leistung

≤500

mw

Dimension

135L × 60B × 20H

mm

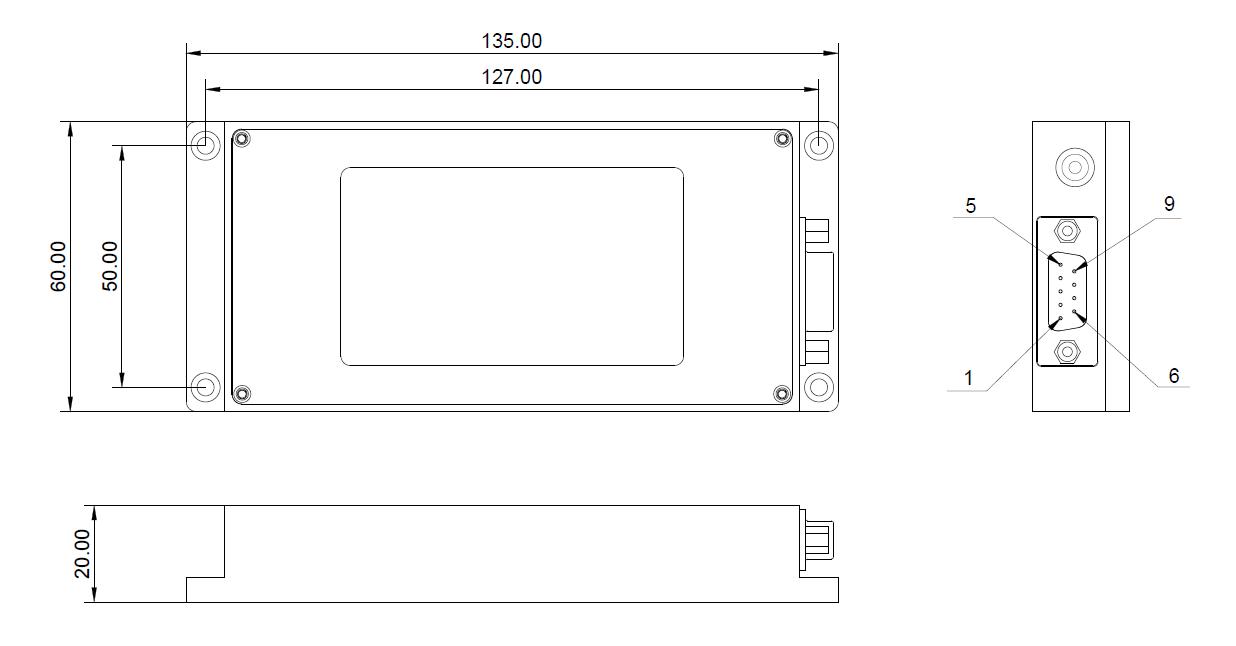

Dimension

4X4 Mechanical optical switch

Pin-Definitionen

DB9-Stecker

STIFT

Typ

Name

Funktion

2

Eingang

A+

485 Kommunikation A+

3

Eingang

B-

485 Kommunikation B-

8

Leistung

Masse

Masse der Stromversorgung

9

Leistung

VCC

Pluspol der Stromversorgung

1,4,5,6,7

NC

NC

/

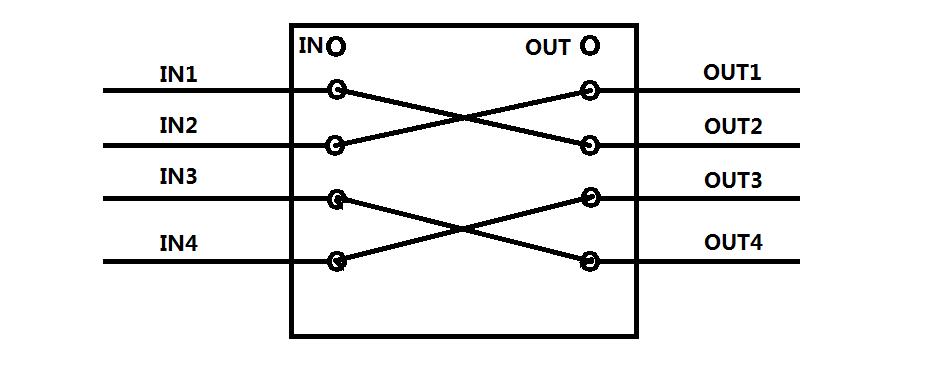

Optisches Pfaddiagramm

4X4 Mechanical optical switch

Hinweis: Die Eingänge IN1 bis IN4 können frei auf die Ausgänge OUT1 bis OUT4 umgeschaltet werden. Zwei oder mehr Eingangskanäle können nicht gleichzeitig für denselben Ausgangskanal ausgewählt werden.

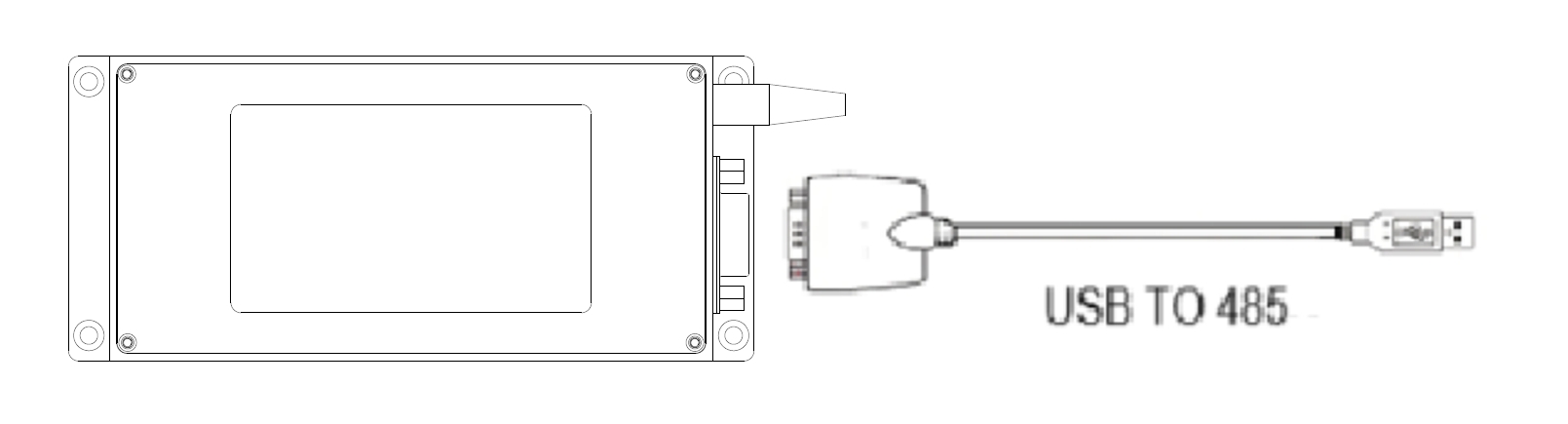

Steuerschema

4X4 Mechanical optical switch Module

RS-485-Steuerbefehlssatz

  • „_“ steht für einen Unterstrich
  • Alle Buchstaben im Kommunikationsprotokoll sind Großbuchstaben.
  • Dieses Modul kann jeweils nur einen Befehl ausführen. Normalerweise müssen Sie warten, bis das Programm einen entsprechenden Wert zurückgibt, bevor Sie den nächsten Befehl eingeben.
  • [wenn !supportLists] Verwenden Sie in der Praxis das Kleiner-als-Zeichen „<“ als Startmarkierung und das Größer-als-Zeichen „>“ als Endmarkierung.

Name

Anweisung

Beschreibung

Einrichten des optischen Schaltkanals

Befehl:

Der Befehl legt die Auswahl der optischen Switch-Kanäle IN1-OUT1, IN2-OUT2, IN3-OUT3 und IN4-OUT4 fest. Eine Antwort von 1 zeigt eine erfolgreiche Einrichtung an. Wenn die Eingänge XX und YY die Anzahl der Kanäle überschreiten, wird eine Antwort von 2 zurückgegeben. Eine Antwort von 3 weist auf ein Problem mit dem optischen Switch hin.

Antwort1:

Antwort2:

Antwort3:

Optischen Schalter prüfen Aktueller Kanal

Befehl:

Der Befehl fragt den aktuellen Kanal des optischen Switches ab. Eine erfolgreiche Abfrage gibt die Antwort zurück, dass der optische Pfad IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4 ist.

Antwort:

Abfrage optischer Switch-Informationen

Befehl:

Der Befehl gibt die Abfrage von Informationen zum optischen Schalter an und die Antwort gibt das Ergebnis an.：

Modulmodell: OSW-4X4

Betriebswellenlänge: 1260 ~ 1650 nm

Glasfasertypen: 9/125 µm

Glasfaser-Schutzschlauch: 0,9 mm

Länge des Glasfaserkabels: 1 m

Steuerschnittstelle: RS-485

Anschluss: FC/APC

Antwort:

Hinweis: Die Baudrate des seriellen Ports des Moduls beträgt 9600, die Datenbits sind 8, die Stoppbits sind 1 und es wird keine Parität verwendet. Bei einem fehlerhaften Befehl antwortet der optische Switch mit

Bestellinformationen

Teile-Nr.

Spezifikation

FW44L-5V-SM-0905-L

4X4 Mechanisches optisches Schaltermodul

4X4 Singlemode 1310/1550 nm, Latching, 5 V, 0,9 mm 0,5 m Glasfaser, RS485-Kommunikationsschnittstelle, 135 × 60 × 20 mm Boxmodul

FW44L-5V-SM-0905-NL

4X4 Mechanisches optisches Schaltermodul

4X4 Singlemode 1310/1550 nm, nicht verriegelnd, 5 V, 0,9 mm 0,5 m Glasfaser, RS485-Kommunikationsschnittstelle, 135 × 60 × 20 mm Boxmodul
