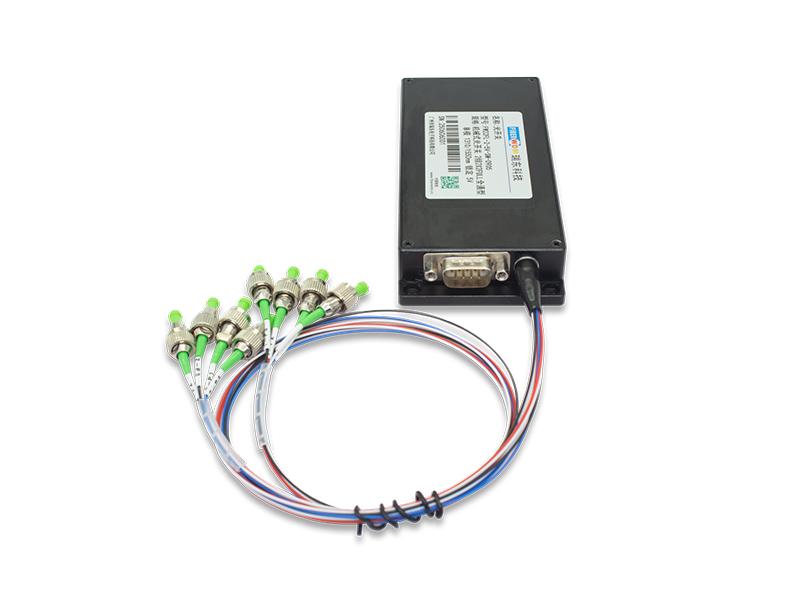

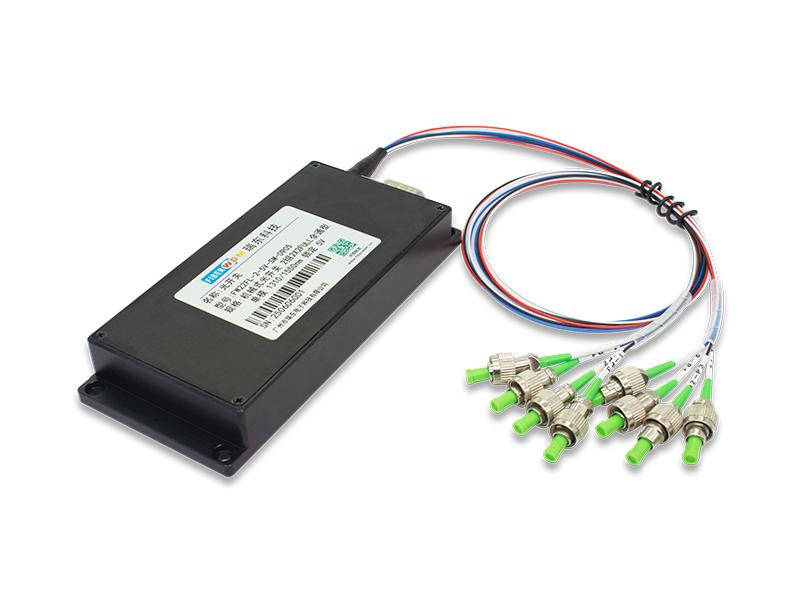

2 Kanäle 2X2F Mechanisches optisches Schaltermodul

Parameter

Technische Daten

Einheit

Betriebswellenlänge

1260~1620 nm

Einfügungsverlust

≤1,0

dB

Wellenlängenabhängiger Verlust

≤0,25

dB

Polarisationsabhängiger Verlust

≤0,05

dB

Temperaturabhängiger Verlust

≤0,25

dB

Rückflussdämpfung

≥50

dB

Übersprechen

≥55

dB

Umschaltzeit

≤15

Wiederholbarkeit

≤±0,02

dB

Haltbarkeit

≥10 ⁷

mal

Betriebsspannung

5 V, 200 mA

Schaltertyp

Nicht verriegelnd/verriegelnd

Betriebstemperatur

–20 bis +70

Lagertemperatur

-40~+85

Optische Leistung

≤500

mw

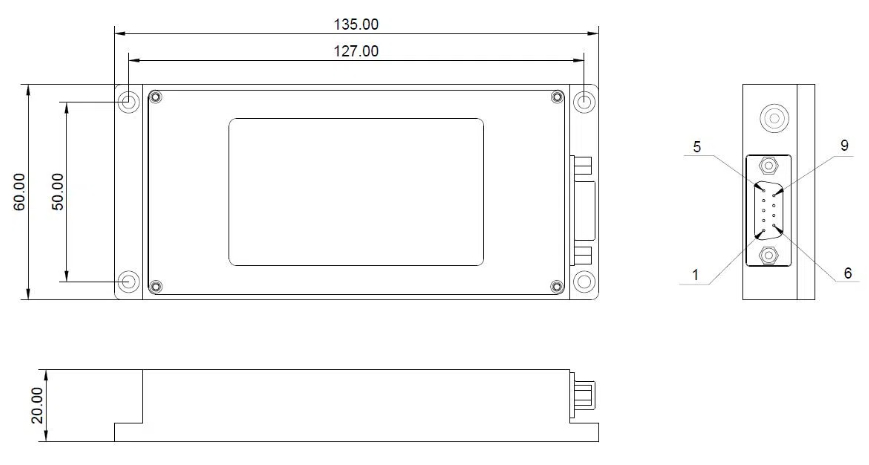

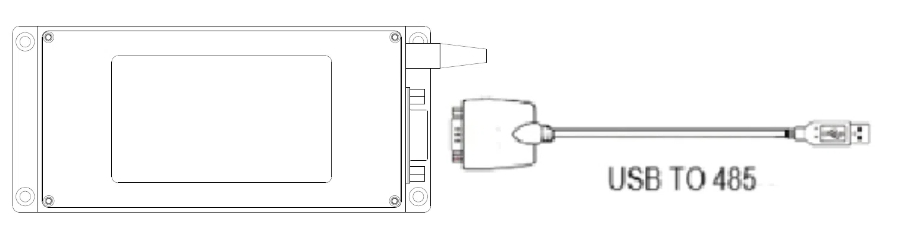

Dimension

135L × 60B × 20H

DB9-Stecker

STIFT

Typ

Name

Funktion

Eingang

A+

485 Kommunikation A+

Eingang

B-

485 Kommunikation B-

Leistung

Masse der Stromversorgung

Leistung

Pluspol der Stromversorgung

1,4,5,6,7

NC

Name

Anweisung

Beschreibung

Einrichten des optischen Schaltkanals

Befehl:

Der Befehl legt die Auswahl des optischen Switch-Kanals fest. XX legt den ersten optischen Switch fest, YY den zweiten. Wenn XX den Wert 01 hat, wird P1 mit P3 und P2 mit P4 verbunden. Wenn XX den Wert 02 hat, wird P1 mit P4 und P2 mit P3 verbunden. Eine erfolgreiche Einstellung gibt Antwort 1 zurück. Überschreitet XX die Anzahl der optischen Switch-Kanäle, wird Antwort 2 zurückgegeben. Antwort 3 weist auf einen Fehler oder einen Ausfall des optischen Switches hin.

Antwort1:

Antwort2:

Antwort3:

Optischen Schalter prüfen Aktueller Kanal

Befehl:

Der Befehl gibt die Abfrage des aktuellen Kanals des optischen Switches an. Bei erfolgreicher Abfrage wird der Antwortbefehl zurückgegeben, wobei XX und YY den aktuellen Kanal darstellen.

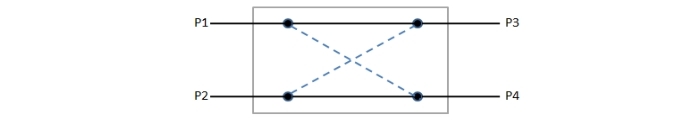

01: P1 ist mit P3 verbunden, P2 ist mit P4 verbunden

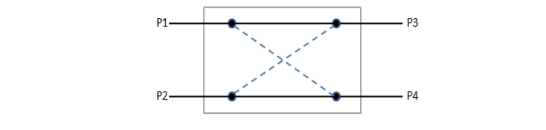

02: P1 ist mit P4 verbunden, P2 ist mit P3 verbunden

Antwort:

Abfrage optischer Switch-Informationen

Befehl:

Der Befehl gibt die Abfrage von Informationen zum optischen Schalter an und die Antwort gibt das Ergebnis an.：

Modulmodell: OSW-2-2X2F-SM

Betriebswellenlänge: 1260 ~ 1650 nm

Glasfasertypen: 9/125 µm

Glasfaser-Schutzschlauch: 0,9 mm

Länge des Glasfaserkabels: 1 m

Steuerschnittstelle: RS-485

Anschluss: FC/APC

Antwort:

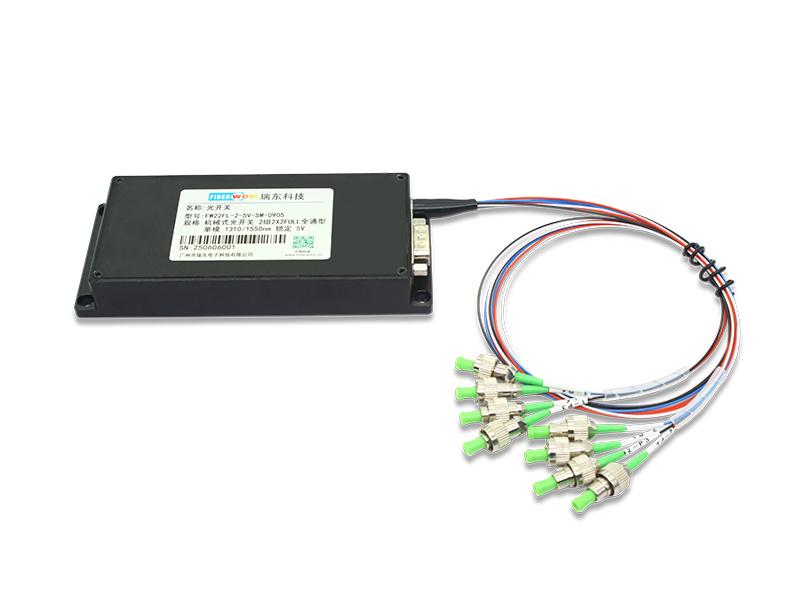

Teile-Nr.

Spezifikation

FW22FL-2-5V-SM-0905-L

2 Kanäle 2X2 Mechanisches optisches Schaltermodul

2X2 Volldurchgang Singlemode 1310/1550 nm, Latching, 5 V, 0,9 mm 0,5 m Glasfaser, RS485-Kommunikationsschnittstelle, 135 × 60 × 20 mm Boxmodul

FW22FL-2-5V-SM-0905-NL

2 Kanäle 2X2 Mechanisches optisches Schaltermodul

2X2 Volldurchgang Singlemode 1310/1550 nm, nicht verriegelnd, 5 V, 0,9 mm 0,5 m Glasfaser, RS485-Kommunikationsschnittstelle, 135 × 60 × 20 mm Boxmodul
