M1x4-Magnet-Glasfaserschalter

Merkmale

  • Solid-State-High-Speed
  • Hohe Stabilität, hohe Zuverlässigkeit
  • Epoxidfrei im optischen Pfad
  • Ausfallsichere Verriegelung


Anwendungen

  • Luft- und Raumfahrtausrüstung
  • Konfigurierbares Hinzufügen/Drop
  • Systemüberwachung
  • Sensorsystem
  • Produktdetail

M1x4-Magnet-Glasfaserschalter



Der M1x4 Magnet Fiber Optical Switch wird mit dem optischen Pfad verbunden, indem das optische Signal verbunden oder blockiert wird. der Schalter hat nichtmechanische Konfigurationen und wird über ein elektrisches Steuersignal aktiviert. Der Schalter hat auch eingebaute Zirkulator- und Isolatorfunktionen. Die Produkte werden häufig in der Luft- und Raumfahrt und in der Militärausrüstung eingesetzt.


1x4-Magnet-Glasfaserschalter


Leistungsbeschreibungen



Parameter

Einheit

Spezifikationen

Wellenlängenbereich

nm

1520 ~ 1580

Wellenlänge testen

nm

1550

Einfügedämpfung1, 2

dB

≤ 1,2

TDL

dB

≤0,30

ER

dB

≥18

Rückflussdämpfung

dB

≥ 50

Übersprechen

dB

≥ 40

Wiederholbarkeit

dB

≤ ±0,01

Schaltzeit

uns

≤ 100

Impulsdauer

uns

≥ 200

Haltbarkeit

Fahrräder

≥10 Milliarden

Schaltertyp

N / A

Verriegelung

Betriebsstrom

mA

≤ 200

Maximale optische Leistung

mW

≤ 500

Betriebstemperatur

-5 ~ +70

Lagertemperatur

-40 ~ +85

Abmessungen

mm

(L) 40,0 × (B) 14,0 × (H) 7,5 ± 0,2

Hinweis: 1 Test bei Raumtemperatur und SOP.

2 Ohne Anschlüsse, 0,2 dB für ein Paar Anschlüsse.


Mechanische Abmessungen (Einheit: mm)




Elektrischer Antrieb







Typ





Status





Optische Route

Elektrischer Antrieb

Stiftgruppe A

Stiftgruppe B

Stiftgruppe C

Stiftgruppe D

Stift 1

Stift 2

Stift 3

Stift 4

Stift 5

Stift 6

Stift 7

Stift 8

M1x4

Com-P1

V+

Masse

V+

Masse

V+

Masse

Masse

V+

Com-P2



Masse

V+

Masse

V+

V+

Masse

Masse

V+

Com-P3

V+

Masse

Masse

V+

Masse

V+

V+

Masse

Com-P4

Masse

V+

V+

Masse

Masse

V+

V+

Masse



Funktionsdiagramm





Bestellinformationen

FSW-M1x4 -□-□-□-□-□-□-□



— □

— □

— □

— □

— □

— □

— □

Schaltertyp

Fasertyp

Stromspannung

Wellenlänge

Rohr Typ

Faserlänge

Verbinder

B:

Bidirektional

SM:

SM,9/125

X:

Andere

2.5:

2,5 V

X:

Andere

1550:

1550nm

X:

Andere

250:

250 um

900:

900 um

X:

Andere

05:

0,5 m ± 5 cm

10:

1,0 m ± 5 cm

X:

Andere

OO: Keine

FC: FC/PC

FA:FC/APC

SC:SC/PC

SA:SC/APC

LC: LC/PC

X:Andere


Möchten Sie über dieses Produkt erfahren?

SENDE EIN BOTSCHAFT
eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Verwandte Produkte
China M1x1 Magnet Fiber Optical Switch M1x1 Magnetfaser-Lichtwellenleiterschalter
Merkmale Solid-State-Hochgeschwindigkeit Hohe Stabilität, hohe Zuverlässigkeit Epoxidfrei im optischen Pfad Ausfallsichere Verriegelung Anwendungen Luft- und Raumfahrtausrüstung Konfigurierbares Hinzufügen/Drop Systemüberwachung Sensorsystem
China M1x2 Magnet Fiber Optical Switch Optischer M1x2-Magnetfaserschalter
Merkmale Solid-State-Hochgeschwindigkeit Hohe Stabilität, hohe Zuverlässigkeit Epoxidfrei im optischen Pfad Ausfallsichere Verriegelung Anwendungen Luft- und Raumfahrtausrüstung Konfigurierbares Hinzufügen/Drop Systemüberwachung Sensorsystem
China M2x2 Magnet Fiber Optical Switch Optischer M2x2-Magnetfaserschalter
Merkmale Solid-State-Hochgeschwindigkeit Hohe Stabilität, hohe Zuverlässigkeit Epoxidfrei im optischen Pfad Ausfallsichere Verriegelung Anwendungen Luft- und Raumfahrtausrüstung Konfigurierbares Hinzufügen/Drop Systemüberwachung Sensorsystem
China M2x2B Magnet Fiber Optical Switch M2x2B magnetischer optischer Faserschalter
Merkmale Solid-State-Hochgeschwindigkeit Hohe Stabilität, hohe Zuverlässigkeit Epoxidfrei im optischen Pfad Ausfallsichere Verriegelung Anwendungen Luft- und Raumfahrtausrüstung Konfigurierbares Hinzufügen/Drop Systemüberwachung Sensorsystem
China M1x8 Magnet Fiber Optical Switch M1x8 Magnetfaser-Lichtwellenleiterschalter
Merkmale Solid-State-Hochgeschwindigkeit Hohe Stabilität, hohe Zuverlässigkeit Epoxidfrei im optischen Pfad Ausfallsichere Verriegelung Anwendungen Luft- und Raumfahrtausrüstung Konfigurierbares Hinzufügen/Drop Systemüberwachung Sensorsystem
 M1x16 Magnet Fiber Optical Switch M1x16 Magnetischer Glasfaserschalter
Der optische Schalter M1x16 wird durch Verbinden oder Blockieren des optischen Signals mit dem optischen Pfad verbunden. Der Schalter verfügt über nichtmechanische Konfigurationen und wird über ein elektrisches Steuersignal aktiviert. Der Schalter verfügt außerdem über integrierte Zirkulator- und Isolatorfunktionen. Die Produkte finden breite Anwendung in der Luft- und Raumfahrt sowie in militärischen Geräten.

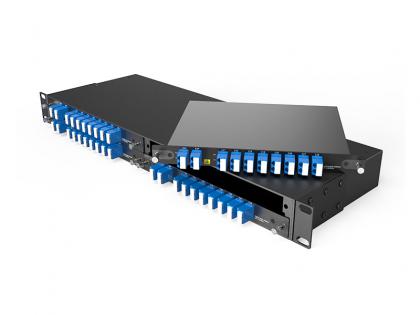

8CH 16 Waves DWDM MUX DEMUX,LC/UPC DWDM MUX DEMUX Einzelfaser 8CH 16 Wellen DWDM MUX/DEMUX, mit EXP-Port und R/B-Filter LC/UPC, LGX-Box und 4 Steckplätzen 1U-Rack
