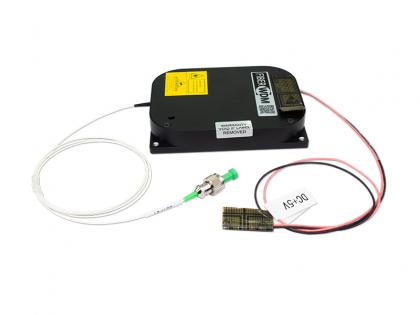

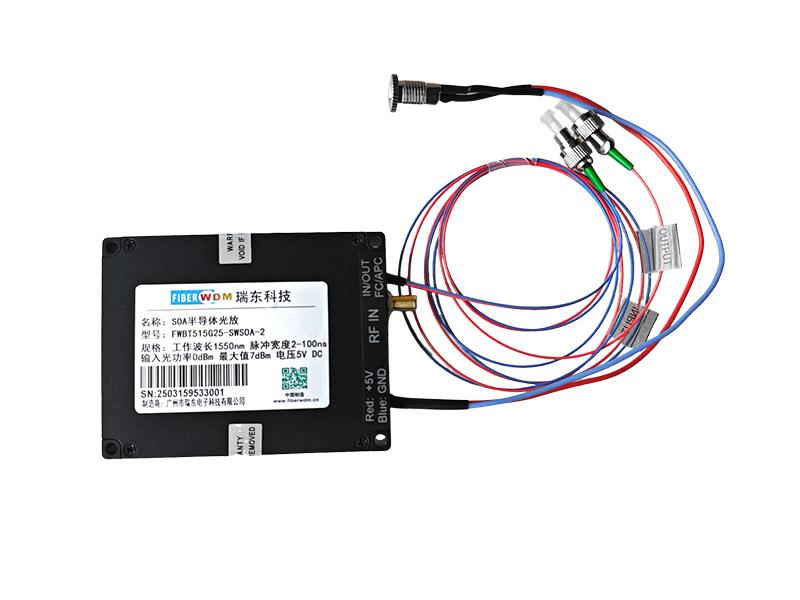

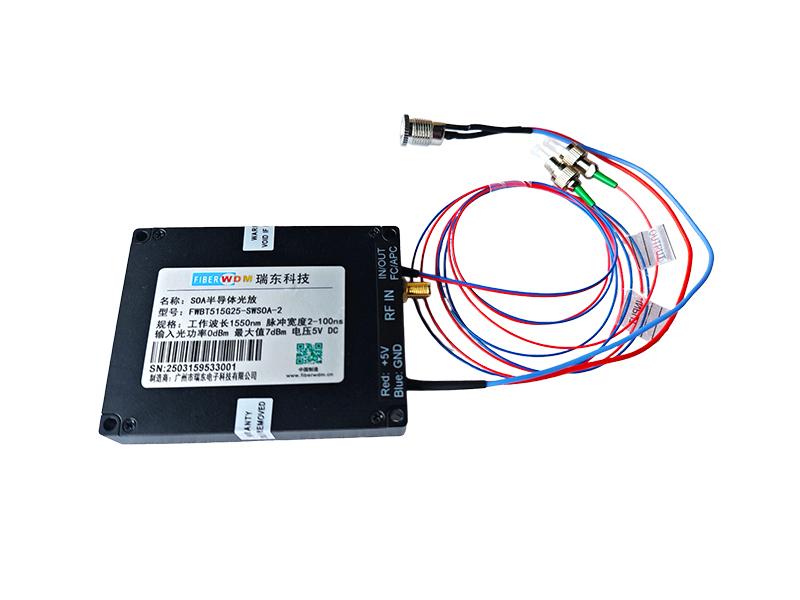

1550 nm SOA optisches Pulsmodulationsmodul

Das von FiberWDM entwickelte Pulsmodulationsmodul ist ein Schmalpulsmodulationsmodul mit einem elektrooptischen Halbleitermodulator als Kernkonverter. Es wird extern über eine SMA-Schnittstelle für das Eingangsmodulationssignal getriggert und moduliert. Die interne Modulationsschaltung moduliert den elektrooptischen Schalter. Das Modul zeichnet sich durch schnelle Anstiegszeit, hohes Pulsauslöschungsverhältnis, gute Stabilität und einfache Handhabung aus und ist damit eine ideale Alternative zu herkömmlichen elektrooptischen und akustooptischen Modulatoren in verschiedenen faseroptischen Sensoranwendungen.

  • Produktdetail

1550 nm SOA optisches Pulsmodulationsmodul, Pulsbreite: 2–100 ns, Eingangsleistung: -30–5 dBm, Ausgangsleistung: -5–10 dBm, 5 V, FC/APC, 0,9 mm, 0,5 m, Modulgröße: 90 x 38,5 x 15 mm

FWBT515G25-SWSOA-2

Produkteigenschaften

du Pulsbreite und Wiederholungsrate sind einstellbar

du Kompakte Bauweise

du Hohes Extinktionsverhältnis

Anwendungen

du Glasfaserkommunikation

du Faseroptische Sensorik.

du LiDAR

Produktspezifikationen

Parameter

Einheit

Minimum

Typ

Max

Betriebswellenlänge

nm

-

1550

-

Optische Eingangsleistung

dBm

-30

0 5

Optische Ausgangsleistung

dBm

-5

- 10

Impulsbreite

ns

2 - 100

Eingangsimpulsstrom @1

mA

0 - 350

Modulationsfrequenz

KHz

0,1 - 1000

Spitzenausgangsleistung

mW

- 10 30

Anstiegs-/Abfallzeit

ns

- 3 6

Modulations-Extinktions-Verhältnis (hoher/niedriger Pegel)

dB

60 - -

Optisches Abschalt-Extinktionsverhältnis

dB

- 55 -

Betriebstemperaturbereich

°C

-5

- 55

Lagertemperaturbereich

°C

-40

- 85

Fasertyp

-

SM oder PM

- -

Versorgungsspannung

VDC

5

Eingangsmodulationssignal

-

TTL-Impulssignal

Maße

mm

90x38,5x15

Kommunikationsprotokoll

-

RS485

Betriebsart

-

Externer Trigger

Anmerkung 1:Der maximale Eingangsimpulsstrom sollte 350 mA nicht überschreiten, da sonst das Gerät beschädigt werden kann.

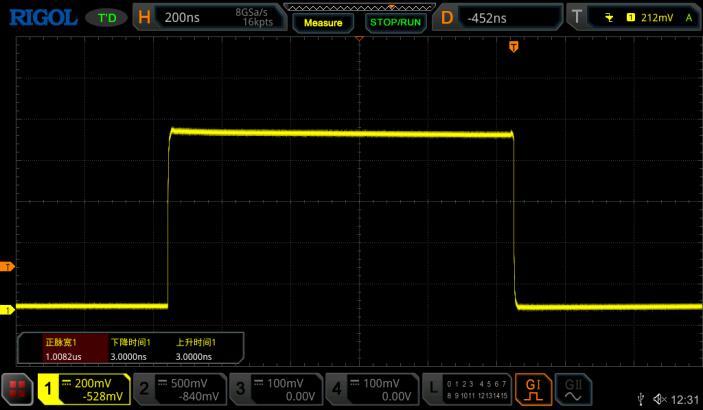

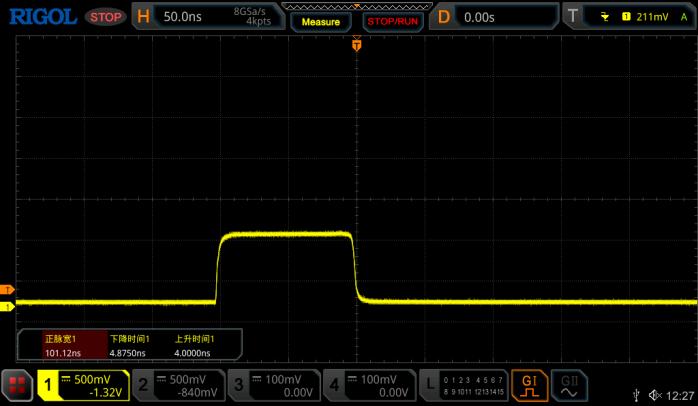

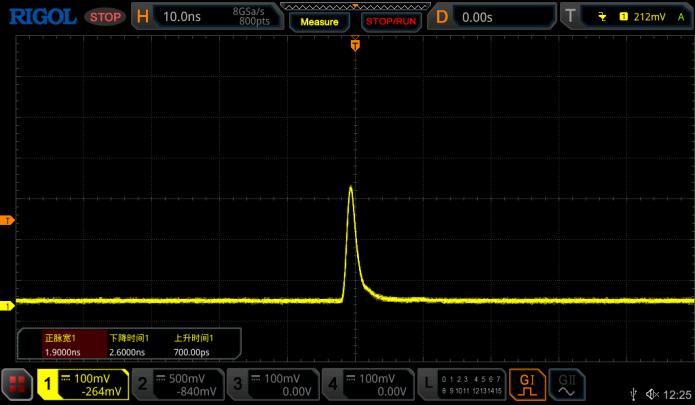

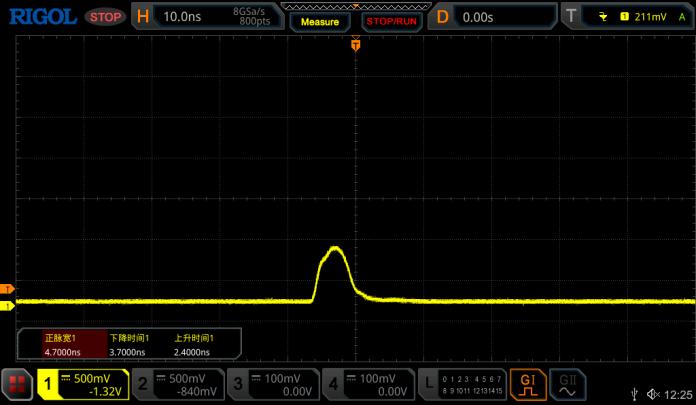

Pulswellenform

Bestellinformationen

PN

Beschreibung

FWBT515G25-SWSOA-2

1550 nm SOA optisches Pulsmodulationsmodul mit einer Pulsbreite von 2 bis 100 ns, einem Eingangsleistungsbereich von -30 bis 5 dBm, einem Ausgangsleistungsbereich von -5 bis 10 dBm, 5 V Spannung, FC/APC-Anschluss, 0,9 mm, 0,5 m Glasfaser und einer Modulgröße von 90 x 38,5 x 15 mm
