DCM- Dispersion Compensation Fiber Module
DCM-Dispersionskompensations-Fasermodul DCM-Dispersionskompensations-Fasermodul DCM-Dispersionskompensations-Fasermodul DCM-Dispersionskompensations-Fasermodul DCM-Dispersionskompensations-Fasermodul DCM-Dispersionskompensations-Fasermodul

DCM-Dispersionskompensations-Fasermodul

  • Geringe Einfügedämpfung

  • Hohe nichtlineare Toleranzleistung
  • Hochkompaktes Paket
  • ROHS-konform
Jetzt anfragen Herunterladen
  • Produktdetail

DCM-Dispersionskompensations-Fasermodul


Dispersionskompensationsmodul (DCM) wurde entwickelt, um die Form optischer Signale zu fixieren, die durch chromatische Dispersion verformt werden. Hauptbestandteil von DCM ist DCF (Dispersion Compensation Fiber) mit einem negativen chromatischen Dispersionswert im Wellenlängenbereich zwischen 1525 nm und 1565 nm. Das Modul bietet eine hohe Kompensation bei gleichzeitig geringer flacher Einfügedämpfung sowie geringer Latenz. In Kombination mit EDFA und OEO von FIBERWDM bietet DCM eine einfache, zuverlässige und kostengünstige Langstreckentransportlösung, die Signale ohne Regeneration weiterbringt.

Produktstrafe



Anwendungen



Anwendung im Fernleitungsnetz，oder DWDM-System


Spezifikationen


Parameter

Einheit

Wert

mim

typisch

max

Dispersionswert

10km

ps/nm

-320

-318

-340

20km

-336

-330

-346

40KM

-650

-670

-690

60KM

-970

-1000

-1030

80KM

-1300

-1340

-1380

100KM

-1630

-1680

-1730

120KM

-1950

-2010

-2070

Mittenwellenlänge

nm

1550.12

Reflexionsbandbreite (0,5 dB)

nm

0,4

Einfügedämpfung

20km

dB

3.5

40KM

5.2

60KM

6.8

80KM

8.0

100KM

9,5

120KM

11,5

PMD

ps

1.0

PDL

dB

0,5

Wellenlängenstabilität

nm

0,07

Paket

LGX-Modul

1U-Rack


Paketinformationen


DCM LGX boxModule


DCM LGX boxModul

2-slot 1U rack, support plug in 2 DCM module

2-Slot 1U-Rack, unterstützt das Einstecken von 2 DCM-Modulen



Bestellinformationen



Produkt-Nr.

Produktbeschreibung

DCM-10KM

DCM 10KM LC/UPC Plug-in LGX Box

DCM-20KM

DCM 20KM LC/UPC Plug-in LGX Box

DCM-30KM

DCM 30KM LC/UPC Plug-in LGX Box

DCM-40KM

DCM 40KM LC/UPC Plug-in LGX Box

DCM-60KM

DCM 60KM LC/UPC Plug-in LGX Box

DCM-80KM

DCM 80KM LC/UPC Plug-in LGX Box

DCM-100KM

DCM 100KM LC/UPC Plug-in LGX Box

DCM-120KM

DCM 120KM LC/UPC Plug-in LGX Box

1U02-2LGX

19" Zoll 1HE Rack mit 2 Slots für Plug-in LGX Box, 440*230*44mm

Möchten Sie mehr über dieses Produkt erfahren?

SENDEN SIE EINE Nachricht
eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Ähnliche Produkte

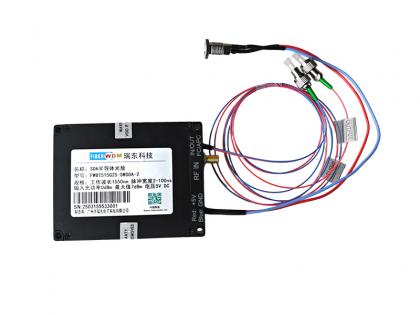

1550nm SOA Optical Pulse Modulation Module 1550 nm SOA optisches Pulsmodulationsmodul
Das von FiberWDM entwickelte Pulsmodulationsmodul ist ein Schmalpulsmodulationsmodul mit einem elektrooptischen Halbleitermodulator als Kernkonverter. Es wird extern über eine SMA-Schnittstelle für das Eingangsmodulationssignal getriggert und moduliert. Die interne Modulationsschaltung moduliert den elektrooptischen Schalter. Das Modul zeichnet sich durch schnelle Anstiegszeit, hohes Pulsauslöschungsverhältnis, gute Stabilität und einfache Handhabung aus und ist damit eine ideale Alternative zu herkömmlichen elektrooptischen und akustooptischen Modulatoren in verschiedenen faseroptischen Sensoranwendungen.
Mehr lesen
QSFP28 100G O-Band DWDM 40KM QSFP28 100G O-Band DWDM 40KM SM LC Transceiver
The RQ-100GDO40-XXXX series single mode transceiver module is designed for multiple channel 100GbE transmissions for up to 40KM distance over standard G.652 single mode optical fiber (SMF) . The transceiver operates at a data rate of 100Gbps at the nominal DWDM wavelength from 1295.56nm to 1312.58nm as specified by the CW-WDM MSA. This module can convert 4 channels of 25Gbps (NRZ) electrical input data to 1 channel of 100Gbps (PAM4) optical signal, and also can convert 1 channel of 100Gbps (PAM4) optical signal to 4 channels of 25Gbps (NRZ) electrical output data. The electrical interface of the module is compliant with the OIF CEI-28G-VSR and QSFP28 MSA. It is designed to deploy in the DWDM networking equipment in metropolitan access and core networks.
Mehr lesen
800G QSFP-DD 2FR4 PAM4 1310nm 2km DOM Dual CS SMF Optical Transceiver Module 800G QSFP-DD 2FR4 PAM4 1310 nm 2 km DOM Doppel-CS SMF optisches Transceiver-Modul
Die 800G QSFP-DD800 2xFR4 Transceivermodule sind für den Einsatz in 800-Gigabit-Ethernet-Verbindungen mit bis zu 2 km Singlemode-Glasfaser konzipiert. Sie sind kompatibel mit QSFP-DD MSA, IEEE 802.3cu und 100G Lambda MSA. Der optische Transceiver ist RoHS-konform.
Mehr lesen
1976/1660nm Fused WDM Coupler 1976/1660 nm verschmolzener WDM-Koppler
L50×B5×H5,0,9 mm Bündelader, Länge 1 m, FC/UPC-Anschluss
Mehr lesen
2-Optical 8-Electric Gigabit Managed POE Switch FWAI2008GX 2-Optischer 8-Elektrischer Gigabit Managed POE Switch FWAI2008GX
8 * 10/100/1000 Mbit / s RJ45-Ports + 2 * Gigabit-SFP-Ports FWAI2008GX ist ein PoE-Switch mit vollständigem Gigabit-Netzwerkmanagement, der die PoE-Stromversorgungsanforderungen von WIFI-APs, IP-Kameras, WIFI-Brücken, IP-Telefonen und anderen Arten von Geräten erfüllen kann. Das Produkt setzt auf eine neue Generation hochleistungsfähiger Hardware- und Softwareplattformen, bietet flexiblen, kostengünstigen vollen Gigabit-Zugang und Uplink-Ports, unterstützt dreischichtige Routing-Protokolle, vollständige Sicherheitsschutzmechanismen, perfekte ACL/QoS-Richtlinien und umfassende VLAN-Funktionen. ist einfach zu verwalten und zu warten und erfüllt die Netzwerkanforderungen der Benutzer nach einfacher Verwaltung, hoher Sicherheit und niedrigen Kosten für Netzwerkgeräte. Es eignet sich für Netzwerkzugriff, Konvergenzkern und mehrere Anwendungsszenarien.
Mehr lesen

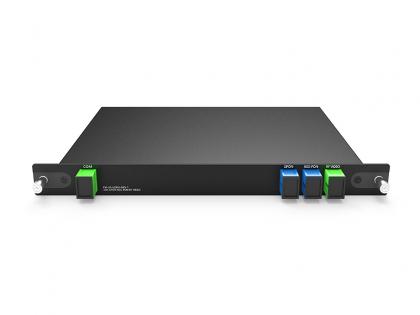

GPON XGS-PON 1u Rack 3CH WDM GPON XGS-PON UND NG-PON2 Plug-in LGX Box 215*150*20MM
