FPV-Glasfaserspule

FPV-Glasfaserspule

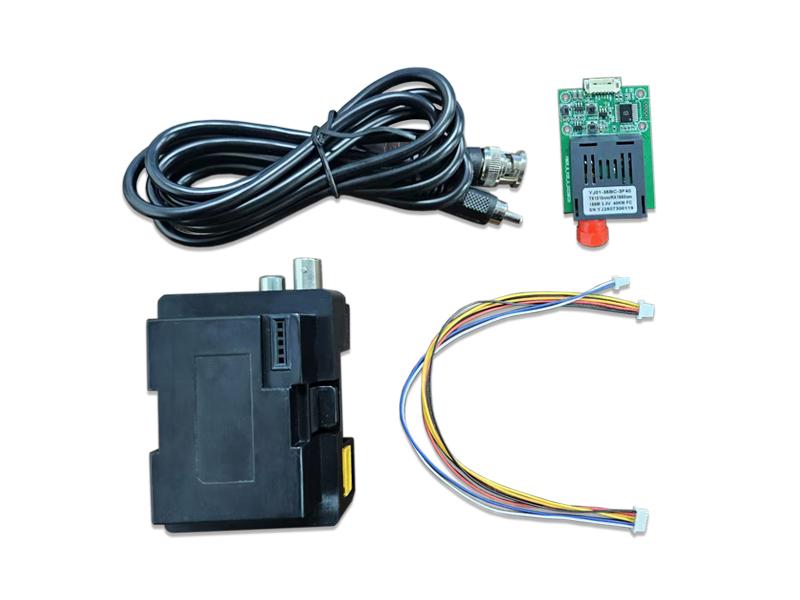

1. Sky and Ground Fiber Media Converter

1.1 Produktvorteil

• Starke Anti-elektromagnetische Interferenzfähigkeit

Glasfaserdrohnen übertragen Daten über physische Kabel und vermeiden so die Gefahr elektromagnetischer Störungen vollständig.

• Stabile und effiziente Signalübertragung

Glasfasern verfügen über eine extrem hohe Datenübertragungsbandbreite und ermöglichen so die gleichzeitige Übertragung mehrerer Datenströme. Die Lichtsignale breiten sich in Glasfasern mit extrem hoher Geschwindigkeit und extrem geringer Latenz aus, was die Echtzeitübertragung der Drohnenbilder ermöglicht.

• Hervorragende Tarnung

Glasfaserdrohnen strahlen während des Fluges keine elektromagnetischen Signale nach außen ab. Ihre Kommunikation basiert auf der Übertragung von Lichtsignalen innerhalb der Glasfaser. Dadurch sind sie für die Außenwelt kaum wahrnehmbar und zeichnen sich daher durch eine hervorragende Tarnung aus.

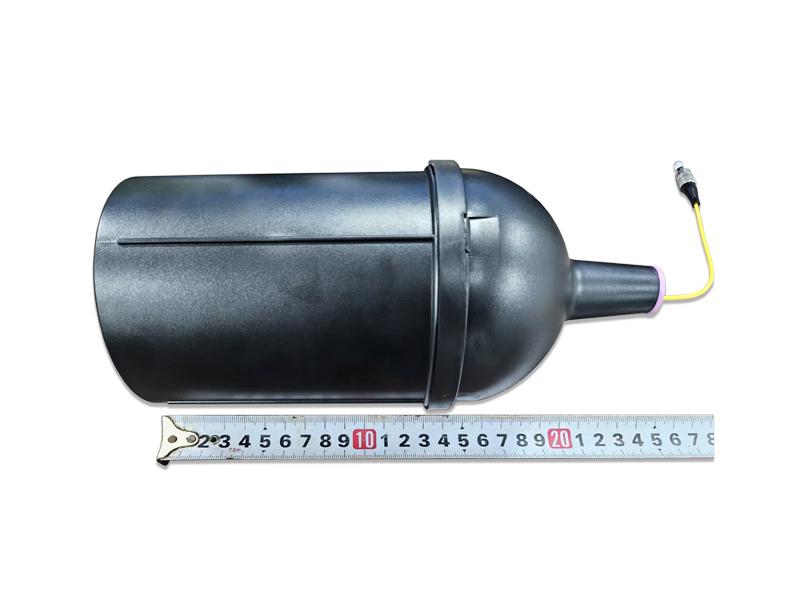

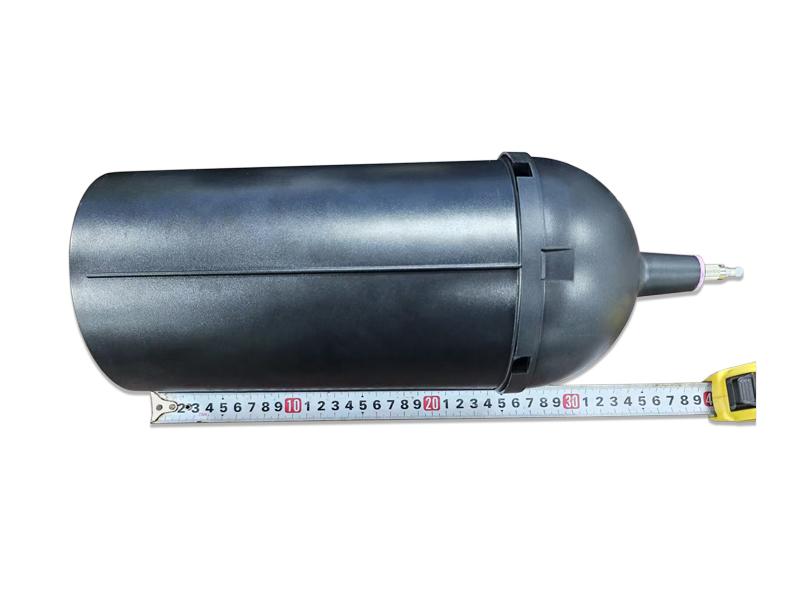

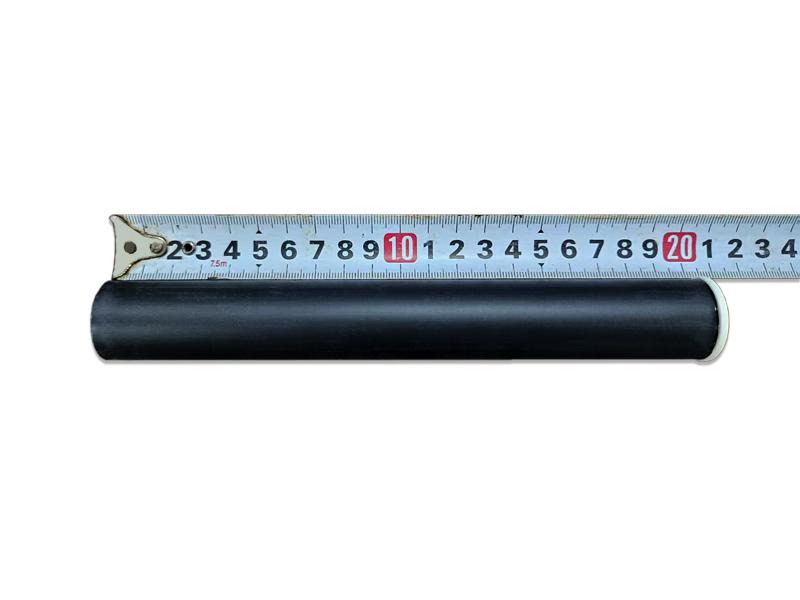

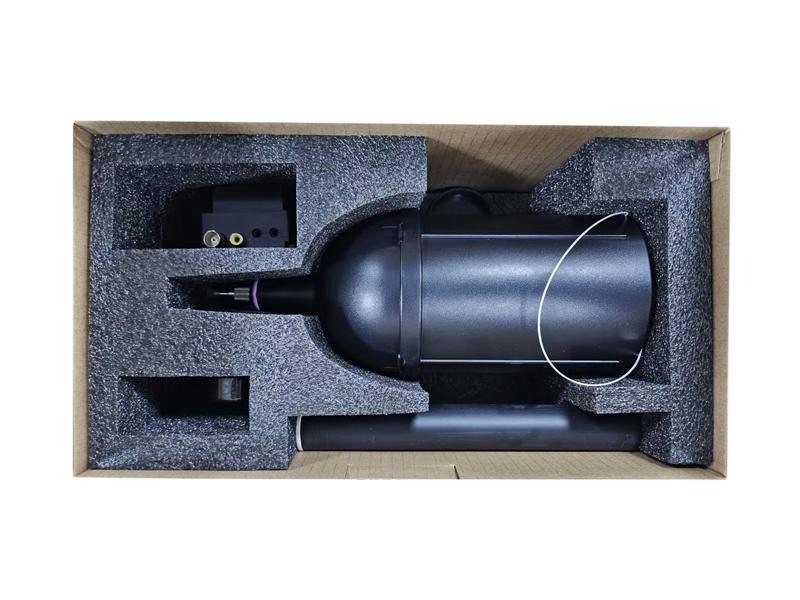

2. Glasfaserspule für FPV-Drohnen

2.1 Spezifikationsparameter

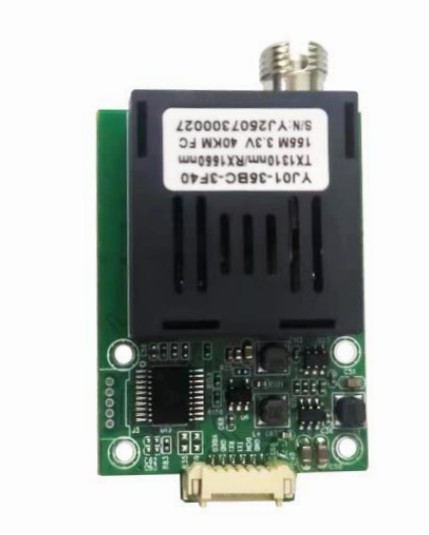

2.1.1 Optischer Signalsender (TX)

2.1.2 Optischer Signalempfänger (RX)

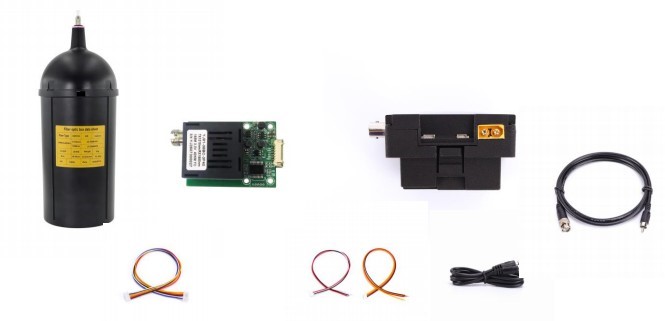

3.Standard-Setup:

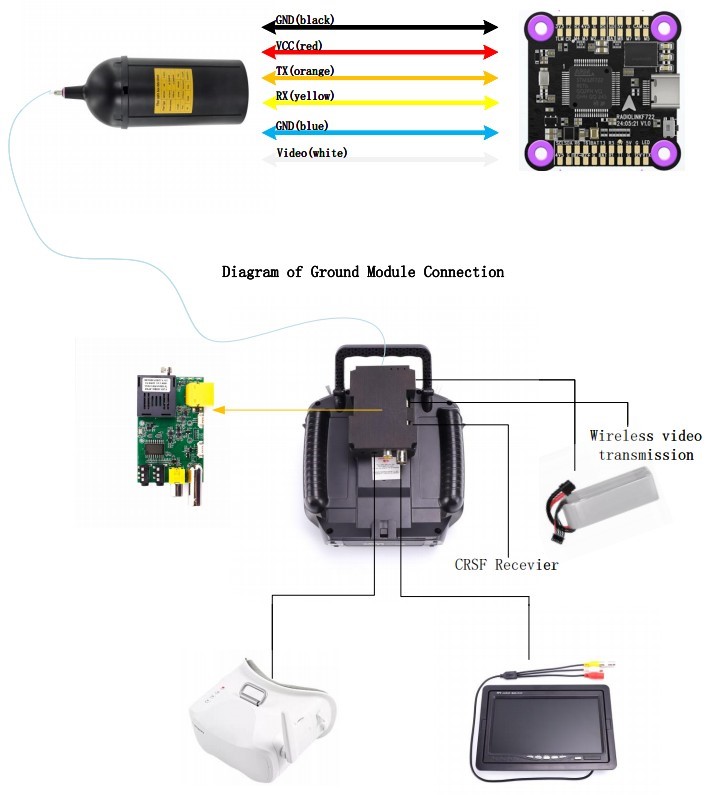

Diagramm der Sky-Modulverbindung

Glasfaserspule Flugcontroller

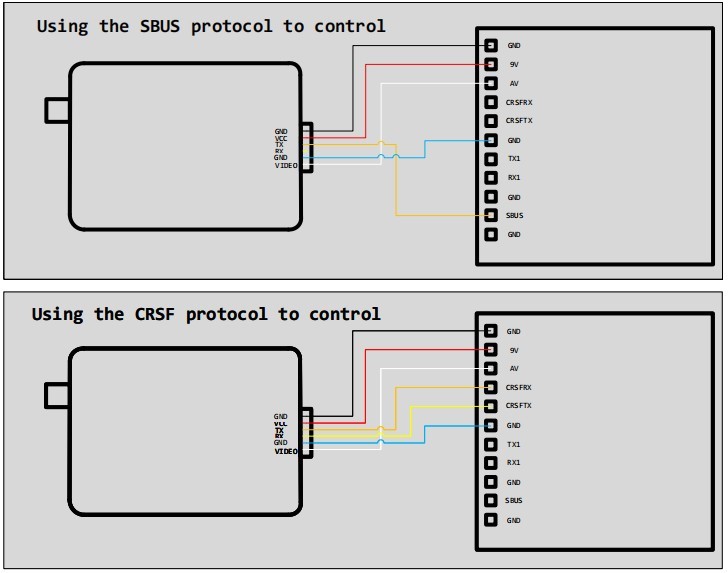

4. Anschlussanleitungen und Diagramme

Der eingebettete Sky-Modul-Sender (TX) MX1.25MM 6P stellt eine Verbindung zum Flugcontroller her.

Die Bodenstation kann über zwei Methoden gesteuert werden: drahtlos CRSF und kabelgebunden SBUS, wobei pro Flug nur eine Steuerungsmethode zulässig ist.

Hinweis: Die Bilder dienen nur als Referenz; die spezifische Verdrahtungsmethode hängt von der Flugsteuerungsplatine ab.

Geschwindigkeitseinstellung, Seriennummer und RX-Portnummer

Welcher UART verwendet wird, hängt von der Definition der Flugsteuerungsplatine ab

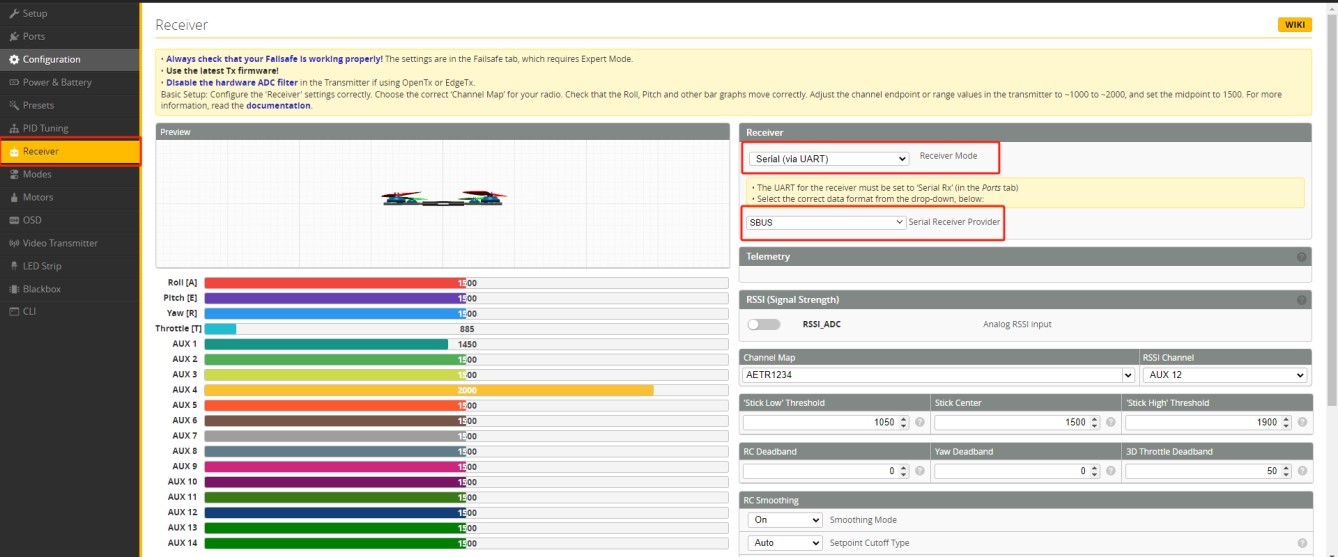

Stellen Sie das Empfängerprotokoll auf UART und SBUS/CRSF ein

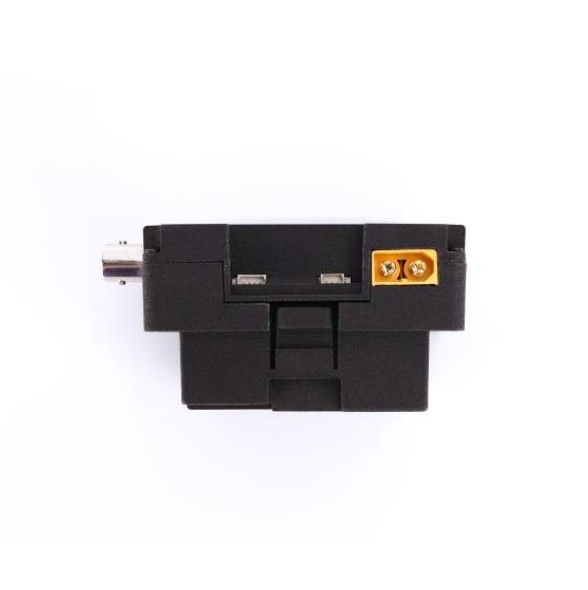

5.Bodenmodul

Die Bodenstation kann über zwei Methoden gesteuert werden: drahtlos CRSF und kabelgebunden SBUS, wobei pro Flug nur eine Steuerungsmethode zulässig ist.

Beachten Sie, dass sich die hier erwähnte drahtlose Verbindung darauf bezieht, dass das Bodenende und die Fernbedienung eine drahtlose Verbindung verwenden, während das Himmelsende und das Bodenende weiterhin über ein Kabel verbunden sind.

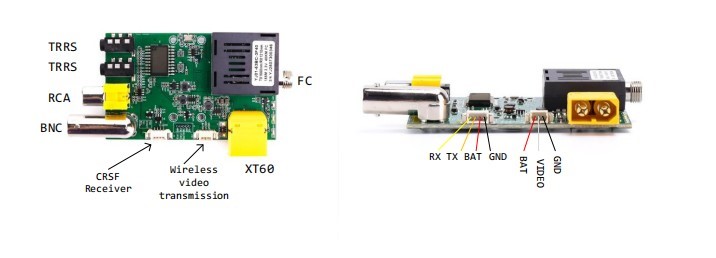

Einführung und Definition der Bodenmodulschnittstelle

1.Analoge Signalschnittstelle

(1)TRRS-Schnittstelle

Aufgrund der TRRS-Schnittstelle sind auf dem Markt zwei verschiedene Schnittstellendefinitionen verfügbar. Der Masseanschluss ist mit zwei TRRS-Schnittstellen ausgestattet. Wenn beim Anschluss eines Anzeigegeräts über die TRRS-Schnittstelle kein Bild angezeigt wird, versuchen Sie es bitte mit der anderen TRRS-Schnittstelle.

(2)RCA-Schnittstelle

Wenn das Anzeigegerät über eine Cinch-Schnittstelle verfügt, verwenden Sie für die Verbindung die Cinch-Schnittstelle am Erdungsanschluss.

(3)BNC-Schnittstelle

Wenn das Anzeigegerät über eine BNC-Schnittstelle verfügt, verwenden Sie für die Verbindung die BNC-Schnittstelle am Erdungsanschluss.

2. Fernbedienung (CRSF-Empfänger)

Wenn Sie das CRSF-Protokoll zur Kommunikationssteuerung verwenden, muss an diese Schnittstelle ein CRSF-Empfänger angeschlossen sein.

3.Videoübertragungsschnittstelle

Wenn eine drahtlose Videoübertragung erforderlich ist, muss an diese Schnittstelle ein Modul zur drahtlosen Videoübertragung angeschlossen sein.

6.Einstellungen für die Verbindung bei Verwendung von SBUS

Flugsteuerungseinstellung

1. Die Flugsteuerungs-Firmware muss als SBUS-Version gebrannt werden.

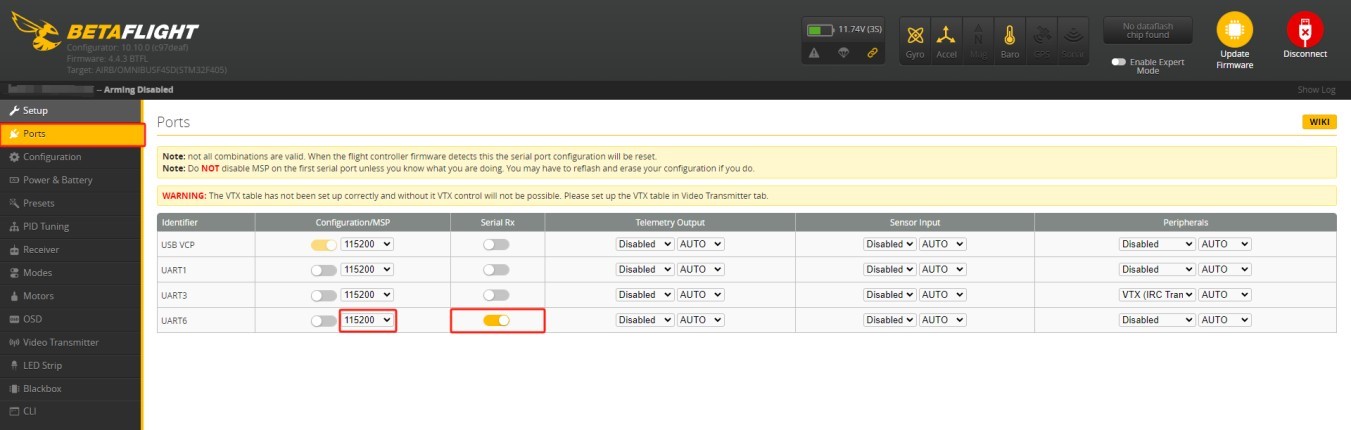

2. UART-Auswahl der Flugsteuerung: Auf der Portauswahlseite muss der UART als Serial Rx ausgewählt werden. Welcher UART verwendet werden soll, hängt vom UART ab, der aktuell von der Flugsteuerungsplatine beim Anschluss an das Sky-Ende verwendet wird.

Sky-End-Verbindung

Der FC-Anschluss oben am Himmel ist in das Glasfaserrohr eingebettet, während das andere Ende über 6-polige 1,25-mm-Stifte verfügt. Es muss entsprechend der UART-Schnittstelle der Flugsteuerungsplatine an die entsprechende Position angeschlossen werden.

Erdungsanschluss

Die Masseleitung ist direkt in das JR-Fach der TX12-Fernbedienung integriert. Der FC-Anschluss der Masseleitung ist mit dem aus dem Glasfaserrohr herausgeführten Lichtwellenleiter verbunden. Die analoge Signalschnittstelle an der Masseleitung wird je nach verwendetem Anzeigegerät ausgewählt und stellt ein TRRS-Kabel und ein Cinch-auf-BNC-Adapterkabel bereit. Die Masseleitung benötigt keine externe Stromversorgung. Sie kann direkt von der Fernbedienung mit Strom versorgt werden. Bei Verwendung der Stromversorgung der Fernbedienung ist darauf zu achten, dass deren Stromversorgung ausreichend ist.

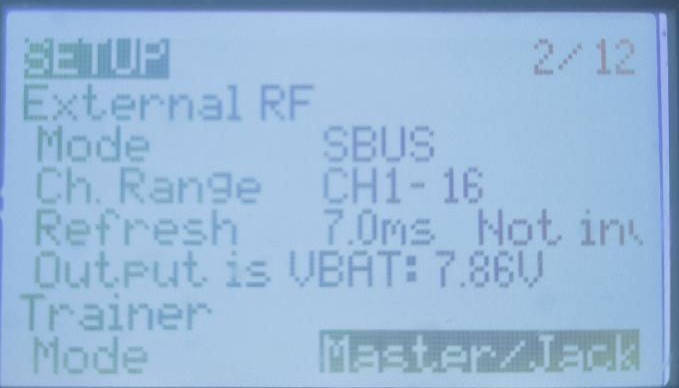

TX12 Fernbedienungseinstellungen

Die interne HF-Einstellung der Fernbedienung ist AUS, die externe HF-Einstellung ist SBUS, die Aktualisierungseinstellung ist Nicht invertiert und der Trainermodus ist auf Master/Jack eingestellt.

Tipps:

(1) Überprüfen Sie während des Fluges, ob der Glasfaserausgang glatt ist und der Glasfaserkabelausgang von den Propellern entfernt ist.

(2) Vermeiden Sie schnelles Abbremsen und schnellen Sinkflug. Vermeiden Sie beim Sinkflug kleine Winkel. Vermeiden Sie beim Wenden schnellen Sinkflug. Bei diesen Vorgängen kann die Faser leicht von den Propellern durchtrennt werden.

(3) Vermeiden Sie das Wickeln bei kleinen Biegewinkeln, wenn die Faser ausgegeben wird.

(4) Die Fluggeschwindigkeit muss auf 120 km/h begrenzt sein.

(5) Stellen Sie vor dem Flug sicher, dass der Gurt und die Clips der Faserspule gelöst wurden.

(6)Beschleunigen Sie beim Abheben langsam. Vermeiden Sie zu schnelles Beschleunigen und kleine Drehungen während des gesamten Fluges. Andernfalls verfangen sich leicht Fasern in den Propellern. (7)Wenn die Stromversorgung der Fernbedienung verwendet wird, muss sichergestellt werden, dass die Stromversorgung der Fernbedienung ausreichend ist.
