/5CH WDM GPON XGS-PON NG-PON2 RF-Video und OTDR-Plug-in-LGX-Box 215*150*20MM

5CH WDM OTDR Plug in 4-Slot 1U Rack
5CH WDM OTDR Plug in 4-Slot 1U Rack 5CH WDM OTDR Plug in 4-Slot 1U Rack 5CH WDM OTDR Plug in 4-Slot 1U Rack 5CH WDM OTDR Plug in 4-Slot 1U Rack 5CH WDM OTDR Plug in 4-Slot 1U Rack 5CH WDM OTDR Plug in 4-Slot 1U Rack 5CH WDM OTDR Plug in 4-Slot 1U Rack

5CH WDM GPON XGS-PON NG-PON2 RF-Video und OTDR-Plug-in-LGX-Box 215*150*20MM

Im Zeitalter der digitalen Transformation ist die Nachfrage nach schnellen, zuverlässigen und flexiblen Kommunikationsnetzen beispiellos. Passive optische Netzwerke (PON) sind ein Eckpfeiler moderner Kommunikationsinfrastruktur und unterstützen Anwendungen vom Heim-Breitband bis hin zu Unternehmensnetzwerken und mehr. Um den wachsenden Bandbreitenbedarf zu decken und zukunftssichere Netzwerke zu gewährleisten, bietet die Integration von 5CH WDM (Five-Channel Wavelength Division Multiplexing) mit GPON, XGS-PON, NG-PON2, RF Video und OTDR eine umfassende Lösung, die die Glasfasernutzung maximiert und die Servicebereitstellung verbessert.

Jetzt anfragen Herunterladen
  • Produktdetail

5CH WDM GPON XGS-PON NG-PON2 RF-Video und OTDR-Plug-in-LGX-Box 215*150*20MM

FW-3G-LGX02-GXNVO

HF-Video

Funktionen: Die RF-Videotechnologie ermöglicht die Übertragung analoger Videosignale über Glasfaser und ermöglicht so die Bereitstellung hochwertiger Videoinhalte. Sie wird häufig in Verbindung mit PON-Technologien eingesetzt, um integrierte Videodienste bereitzustellen.

Anwendungsszenarien: RF-Video wird häufig in Kabelfernsehnetzen, Video-on-Demand-Diensten und anderen Anwendungen eingesetzt, bei denen eine qualitativ hochwertige Videoübertragung unerlässlich ist. Es lässt sich nahtlos in PON-Netzwerke integrieren und bietet so eine umfassende Lösung für Daten- und Videodienste.

OTDR (Optisches Zeitbereichsreflektometer)

Funktionen: OTDR ist ein Tool zur Fehlerdiagnose und Wartung von Glasfasernetzen, das Brüche, Verluste und Reflexionspunkte in der Glasfaser erkennen kann.

Anwendungsszenarien: Es wird häufig bei der Installation, Wartung und Fehlerbehebung von Glasfasernetzen verwendet und gewährleistet die Zuverlässigkeit und Leistung des Netzwerks.

Vorteile

  • Bandbreitenerhöhung: Durch das Hinzufügen von Wellenlängenkanälen wird die Übertragungsbandbreite der Glasfaser deutlich erhöht.
  • Kostengünstig: Es erhöht die Netzwerkkapazität ohne Hinzufügen zusätzlicher Fasern und senkt so die Bereitstellungskosten.
  • Flexibilität: Es unterstützt die Koexistenz mehrerer PON-Technologien wie GPON, XGS-PON, NG-PON2, RF Video, OTDR

Anwendung

Produktpanel

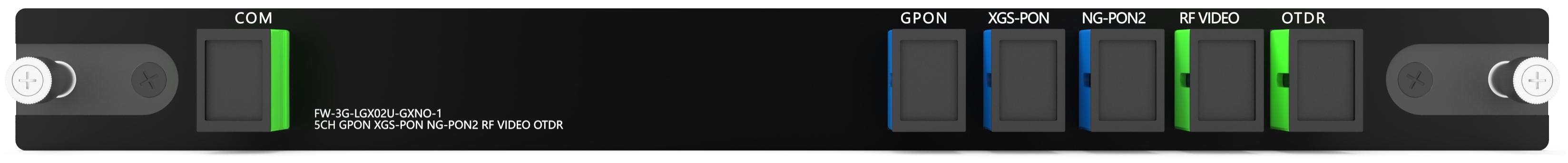

5CH WDM GPON XGS-PON NG-PON2 HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

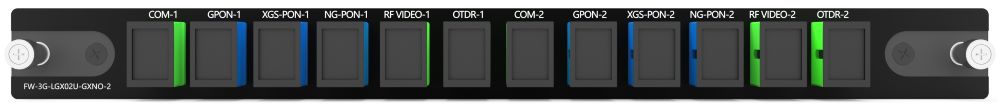

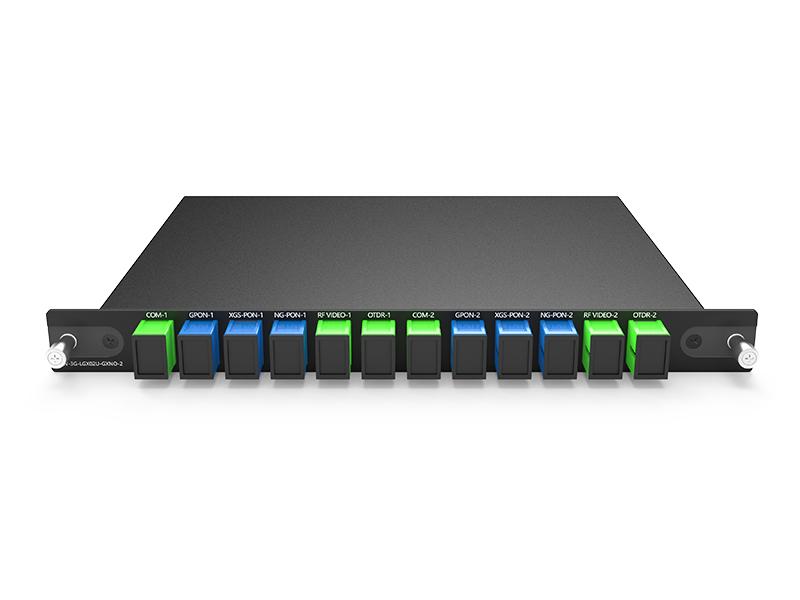

2X5CH WDM GPON XGS-PON NG-PON2 HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

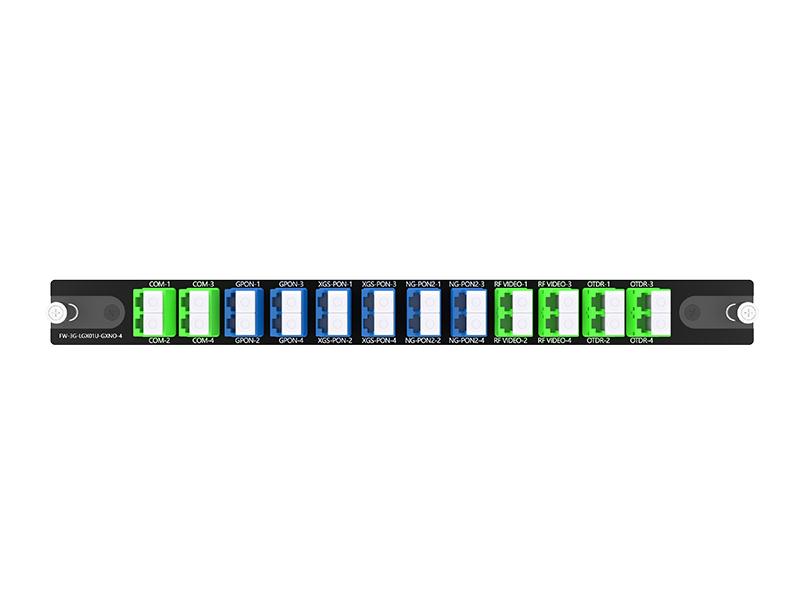

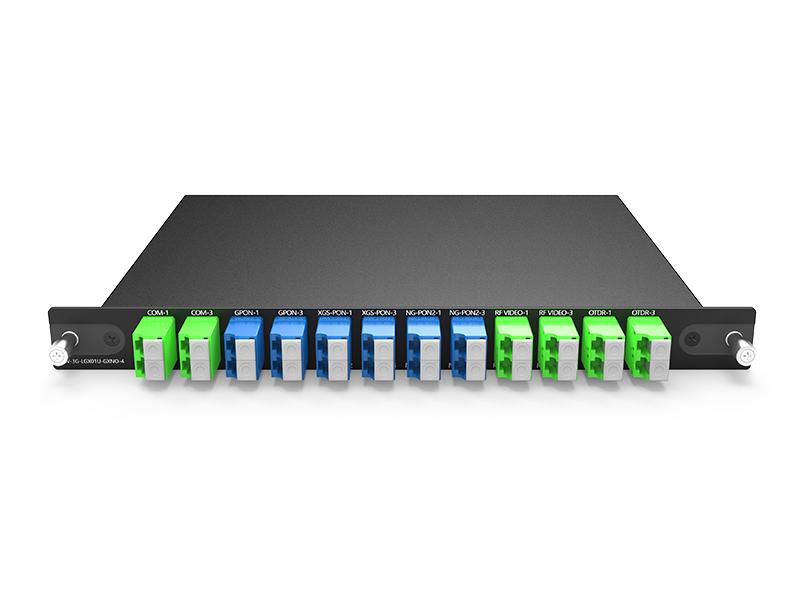

4X5CH WDM GPON XGS-PON NG-PON2 HF-Video und OTDR, PON LC/UPC, COM HF-Video OTDR LC/APC Plug-in LGX Box 215*150*20MM

Technische Daten

Parameter

Spezifikation

Einheit

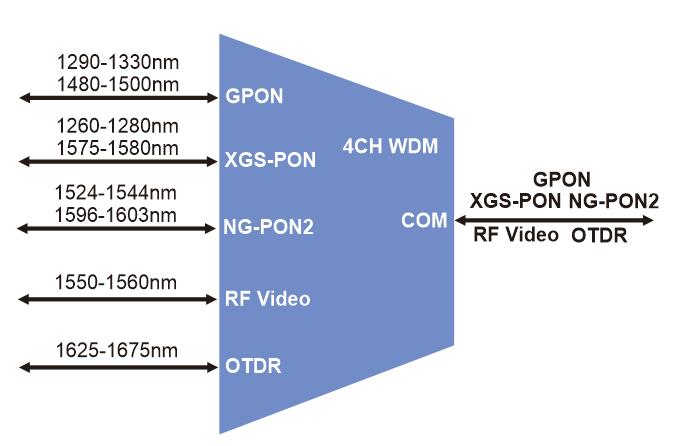

Bandpass

GPON

1290-1330/1480-1550

nm

XGS-PON

1260-1280/1575-1580

nm

NG-PON2

1524–1544/1596–1603

nm

RF-Video

1550–1560

nm

OTDR

1625–1675

nm

Einfügungsverlust

COM - GPON

<0,9

dB

COM - XGS-PON

<1,1

dB

COM - NG PON2

<1,3

dB

COM – HF-Video

<1,5

dB

COM - OTDR

<1,7

dB

Wellenlängenisolationen

COM - GPON

>30

dB

COM - XGS-PON

>30

dB

COM - NG PON2

>30

dB

COM – HF-Video

>30

dB

COM - OTDR

>30

dB

Unifomit

<0,8

dB

Rückflussdämpfung

>55

dB

Richtwirkung

>55

dB

PDL (Polarisierungsabhängiger Verlust)

<0,3

dB

(Polarisationsmodendispersion)

<0,2

PS

Optische Leistungsabgabe

<300

mW

Betriebstemperatur

-40 bis +85

℃

Relative Luftfeuchtigkeit im Betrieb

5 bis 90

% relative Luftfeuchtigkeit

Lagertemperatur

-40 bis +85

℃

Relative Luftfeuchtigkeit im Betrieb

5 bis 90

% relative Luftfeuchtigkeit

Nettogewicht

LGX-Box: 0,5 kg

2-Slot-1U-Rack: 2,5 kg

KG

Maße

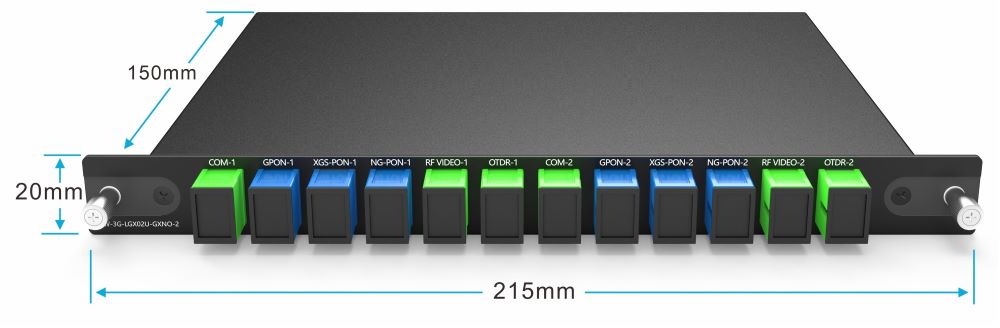

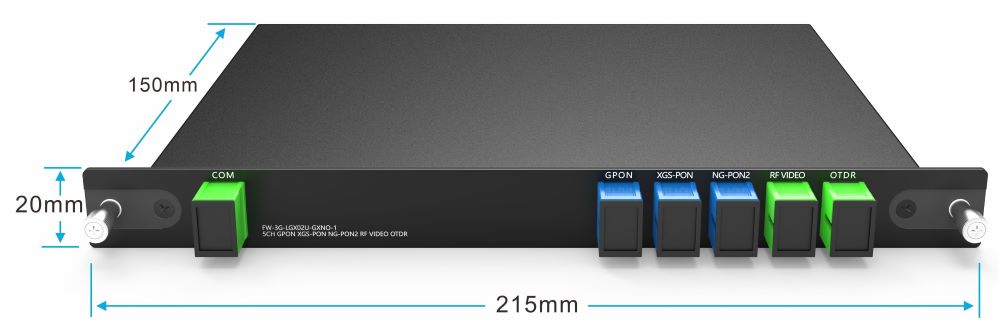

LGX-Box: 215 x 150 x 20 mm

1U-Rack: 440 x 160 x 44 mm

mm

Der Einfügungsverlust umfasst WDL, TDL und PDL MIT zwei Sätzen gepaarter Steckverbinder an beiden Enden.

Paketinformationen

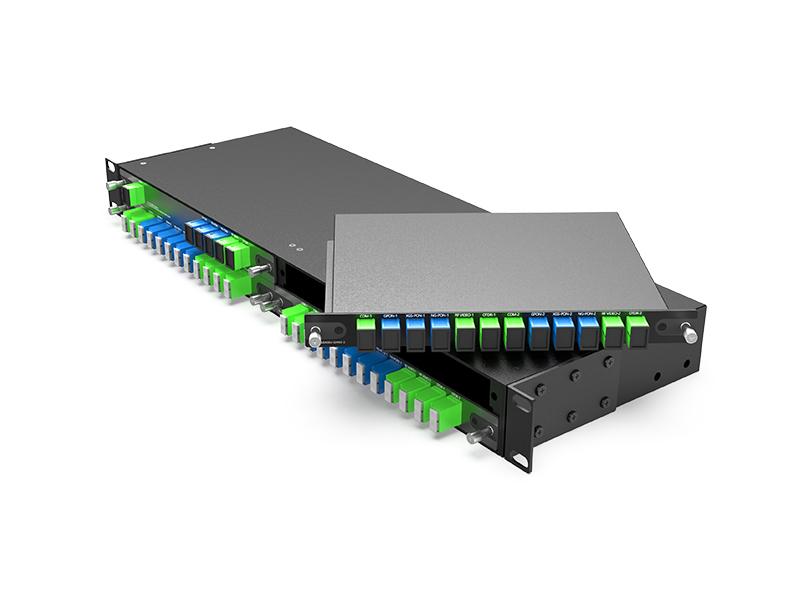

LGX BOX Plug-in 4-Slot 1U Rack

5-Kanal-WDM

2x5CH WDM

4x5-Kanal-WDM

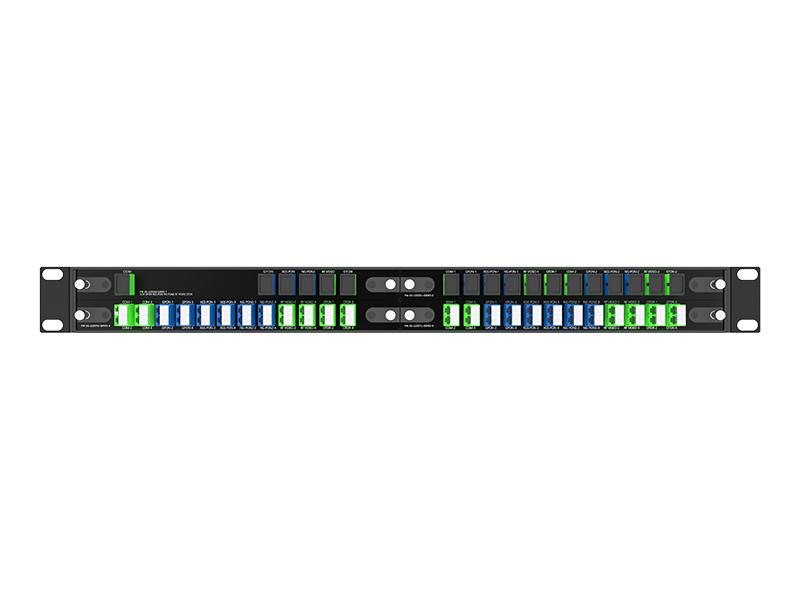

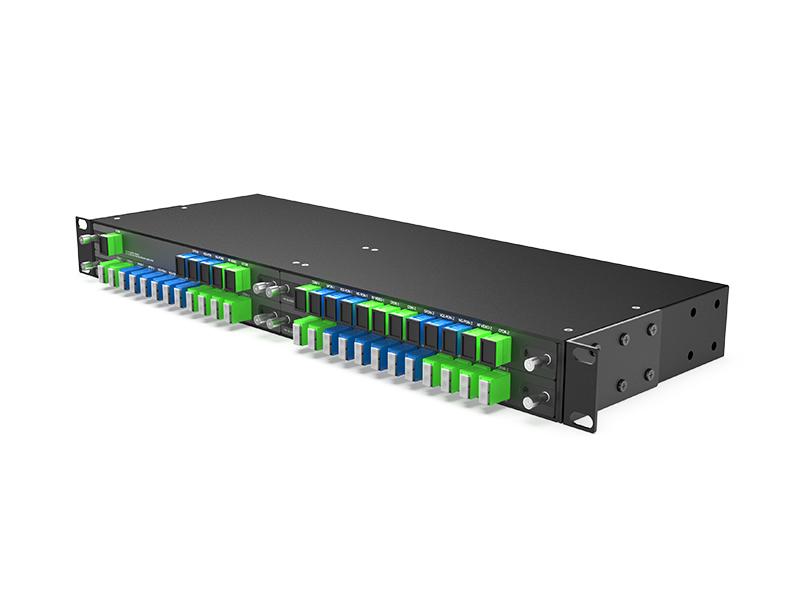

4-Slot 1U Rack für LGX BOX

Bestellinformationen

Produkt-Nr.

Produktbeschreibung

FW-3G-LGX02-GXNVO-1

5CH WDM GPON XGS-PON NG-PON2 HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

FW-3G-LGX02-GXNVO-2

2x5CH WDM GPON XGS-PON NG-PON2 HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

FW-3G-LGX01-GXNVO-4

4x5CH WDM GPON XGS-PON NG-PON2 HF-Video und OTDR, PON LC/UPC, COM HF-Video OTDR LC/APC Plug-in LGX Box 215*150*20MM

1U02-4LGX

19-Zoll-1U-Rack mit 4 Steckplätzen für Plug-in-LGX-Box, 440 x 160 x 44 mm
