3G Video CWDM SFP optisch Transceiver Unterstützung 1080p 60Hz Video

3G Video SFP optisch Transceiver Modul, Unterstützung 1080p 60Hz Video und bis zu 80 km Übertragung. Es funktioniert in der optischen Videoübertragung.

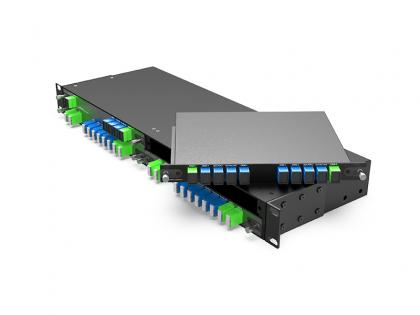

Super C-Band 60ch+MON 100GHz DWDM MUX/DEMUX 1U LC/UPC Dieser 60-Kanal -DWDM-Mux-Demux verfügt über einen Kanalabstand von 100 GHz und führt 60-Kanal-Multiplexing oder Demultiplexing bei den ITU-Wellenlängen im Super-C-Band durch, wodurch das effektive Arbeitsspektrum im Vergleich zum herkömmlichen C-Band und dem erweiterten C-Band erheblich erweitert wird. Es bietet eine Kombination aus geringer optischer Einfügungsdämpfung und hoher Kanalisolation sowie langfristiger Zuverlässigkeit Produktinformation 60 Kanäle Super C-Band 100 GHz mit Monitoranschluss, LC/UPC, Dual Fiber DWDM Mux Demux, 1U Rackmontage Aufbau Produktanwendung Optische Spezifikationen Parameter _ Spezifikation Einheiten Anmerkungen Mindest Typ Max Kanalabstand 100 Ghz Technologie AAWG (Flat-Top) Nummern des Kanals 60 Kanäle Kanalfrequenzen ITU-Gitter THz Verfügbarer Kanalfrequenzbereich Seltsam 190,75 196.650 THz 1524,50–1571,65 nm Sogar 190,7 196.600 THz 1524.89-1572.06 Kanalpassband -12.5 +12,5 Ghz -0,10 +0,10 nm Genauigkeit der Mittenwellenlänge -0,05 +0,05 nm Einfügedämpfung@com 6 6.7 dB @Center-Wellenlänge Einfügedämpfung@mon 22 dB 1 % Passband-Welligkeit 1,0 1.5 nm Volle Bandbreite Bandbreite @1,0 dB 0,22 nm Bandbreite @3,0 dB 0,42 nm Bandbreite @20dB 1,20 nm Einheitlichkeit der Einfügungsdämpfung an der ITU 1,20 dB Polarisationsabhängiger Verlust 0,5 dB Nachbarkanalisolierung 25 dB Nicht benachbarte Kanalisolierung 30 dB Totales Crosstalk 24 24 dB Richtwirkung 40 dB Rückflussdämpfung mit Anschlüssen 40 45 dB Chromatische Dispersion -20 +20 ps/nm PDL 0,5 dB PMD 1,0 PS Optische Leistungsaufnahme des gemeinsamen Ports 24 dBm Nettogewicht 3.5 KGS Abmessungen (HxBxT) 44x481,8x230mm mm Betriebsbedingungen Parameter _ Mindest Max Einheiten Temperatur -5 65 ℃ Feuchtigkeit Nicht kondensierend 0 90 % RH Lagerbedingungen Parameter Mindest Max Einheiten Temperatur -40 85 ℃ Feuchtigkeit Nicht kondensierend 0 90 % RH

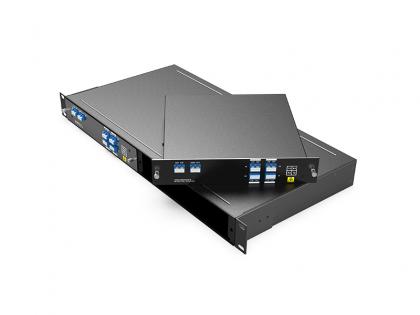

Der 4-Kanal (8 Wellen) DWDM MUX/DEMUX mit blauem und rotem (R/B) Filter wird paarweise verwendet und von FIBERWDM entwickelt. Auf Seite A lauten die Wellen: RX C21 bis C24, TX C45 bis C48; und auf Seite B lauten die Wellen: RX C45 bis C48, TX C21 bis C24. In Verbindung mit den DWDM-Verstärkern und dem DCM-Gerät kann das 4-Kanal-DWDM-Übertragungssystem eine Fernübertragung in einer Faser unterstützen. Und es ist als LGX-Box-Plug-in konzipiert, sodass es in das 4-Slot-1U-Rack eingesteckt werden kann. Die maximale Kapazität unterstützt 4 x 4 Kanäle im System.

<ul><li>CWDM MUX DEMUX, Multiplexing bis zu 9 Kanälen für Einzelfaser-BIDI-Übertragung </li><li>Passiv, Protokoll transparent für Ethernet, FC, OTN, SONET/SDH usw. </li><li > Vollständig kompatibel mit allen ITU-T 1G/10G/25G CWDM-Optiken </li><li> Angewandt auf Metro, regionale CWDM-Netzwerke </li></ul><p><br /></p>

Anwendungen FTTx-Systeme LAN-, WAN- und Metro-Netzwerke Analoge/Digitale passive optische Netzwerke Kabelfernsehnetze Weitere Anwendungen in Glasfasersystemen

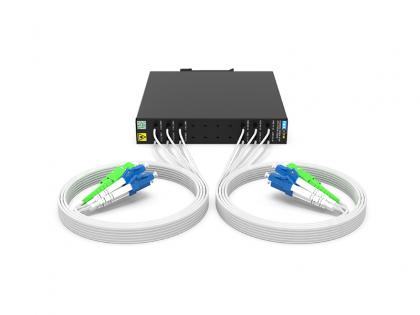

Der 2-Kanal-CWDM-OAMD wurde von FIBERWDM entwickelt, Wellenlängen von 1270 nm bis 1610 nm, und es handelt sich um ein passives CWDM-Gerät mit zwei Fasern, das 2 Kanäle Differenzgeschäft nach Westen und 2 Kanäle Differenzgeschäft nach Osten unterstützt (2 Kanäle auf der Differenzseite entfernen und hinzufügen). Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen, in denen Glasfaserressourcen rar sind.

Produktmerkmale: Maximale Unterstützung: 16 x 100 Gbit/s clientseitig, 8 x 200 Gbit/s oder 4 x 400 Gbit/s leitungsseitig bei der Übertragung. Die maximale Gesamtübertragsrate beträgt 1,6 Tbit/s (3,2 Tbit/s bidirektional) in einem 1U-Gerät. Höhere Übertragungskapazität durch Gerätestapelung. Maximal bis zu 19,2 Tbit/s (200G*96ch@50GHz) oder 25,6 Tbit/s (400G*64 75GHz oder 400G*48 100GHz). Modulares 1U-Gehäusedesign, Einzelplatine mit Hot-Swap-Funktion, unterstützt reibungslose Upgrades und ermöglicht die flexible Erweiterung oder Entfernung von Diensten je nach Bedarf. Duales Netzteil, kompatibel mit Wechselstrom- oder Gleichstromversorgung DC-48V. Vollständiges Netzwerkmanagementprotokoll: unterstützt WEB, SNMP, CLI, TLI und andere Netzwerkmanagementschnittstellen. Unterstützt zwei Netzwerkmanagementkarten, 1+1 Netzwerkfunktion.

Einkanaliger 1625-nm-OTDR-Filter mit 3 Anschlüssen, funktioniert im OTDR-System Geringe Einfügedämpfung Hohe Kanalisolation Geringe polarisationsabhängige Verluste Außergewöhnliche Zuverlässigkeit und Stabilität
