Der von FIBERWDM entwickelte 8-Kanal-O-Band-DWDM-Multiplexer/Demultiplexer (8 Kanäle, 16 Wellenlängen) mit Einzelfaseranschluss ist ein rein passives DWDM-Gerät mit geringer Einfügungsdämpfung (Wellenlängenports < 4,8 dB). Die Wellenlängen sind 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm. Er ermöglicht die Übertragung von 8 Kanälen über eine einzige Faser.

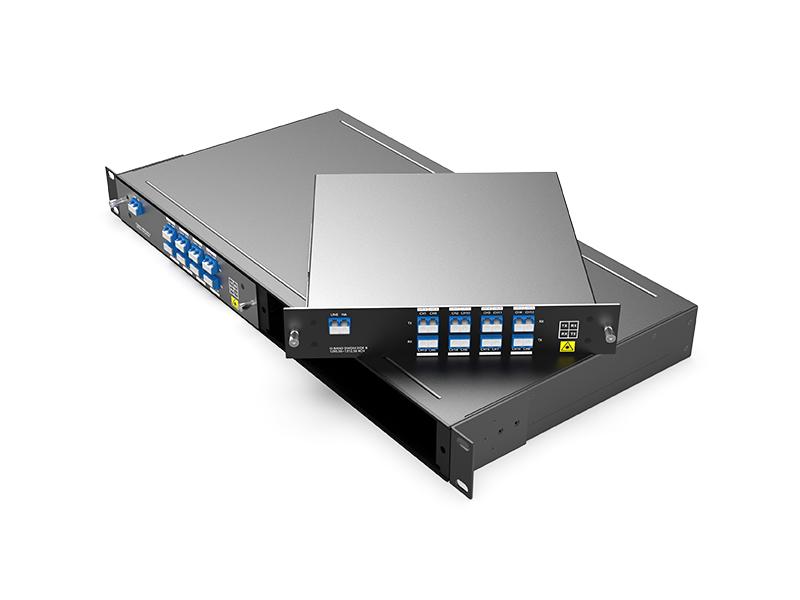

Single Fiber 8CH (16 Waves) O-BAND DWDM MUX DEMUX, LC/UPC, LGX Box,
und 2 Steckplätze 1U Rack
Produktübersicht

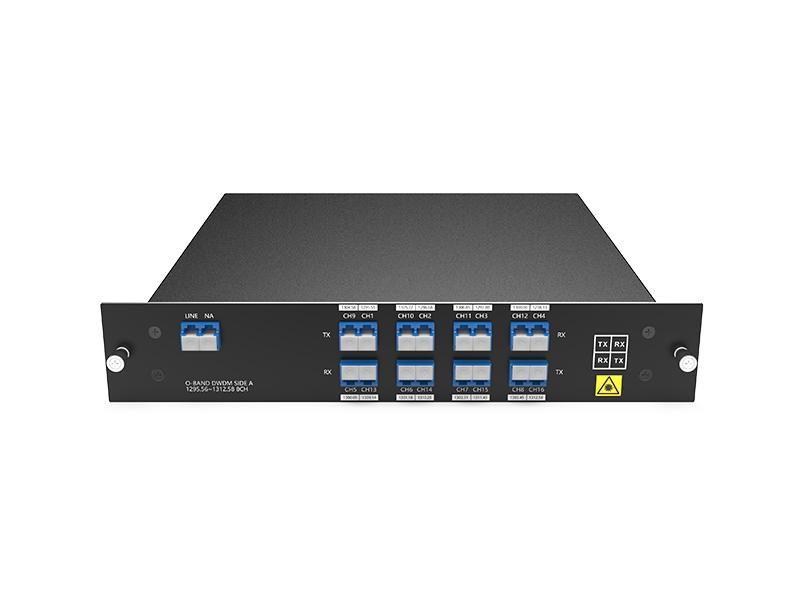

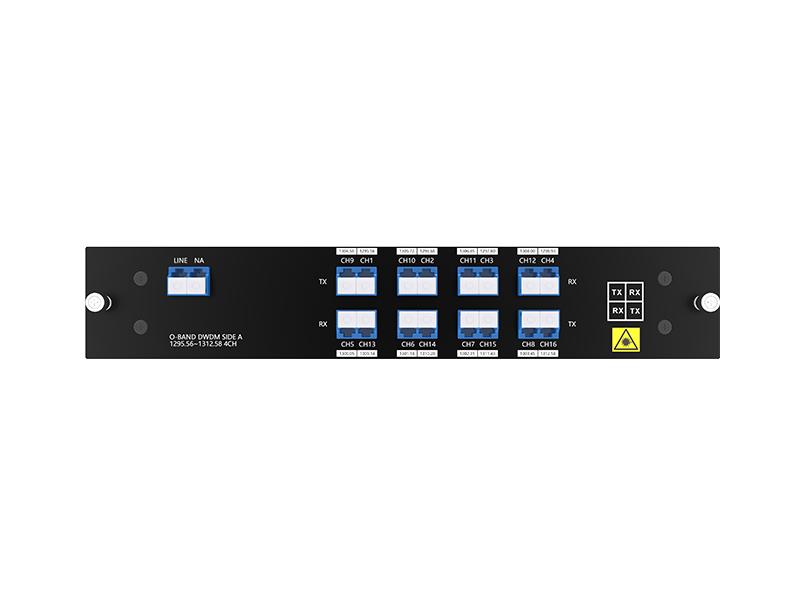

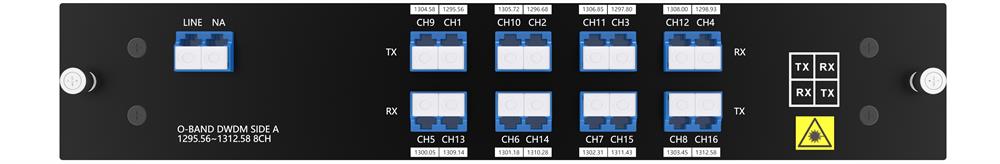

8-Kanal O-Band DWDM Einzelfaser-Empfänger (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm)
TX ( 1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) Seite A

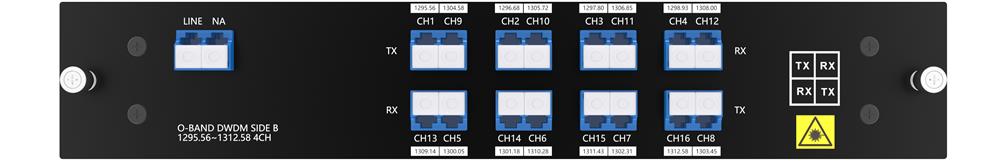

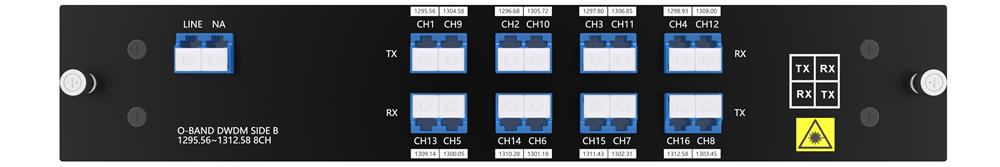

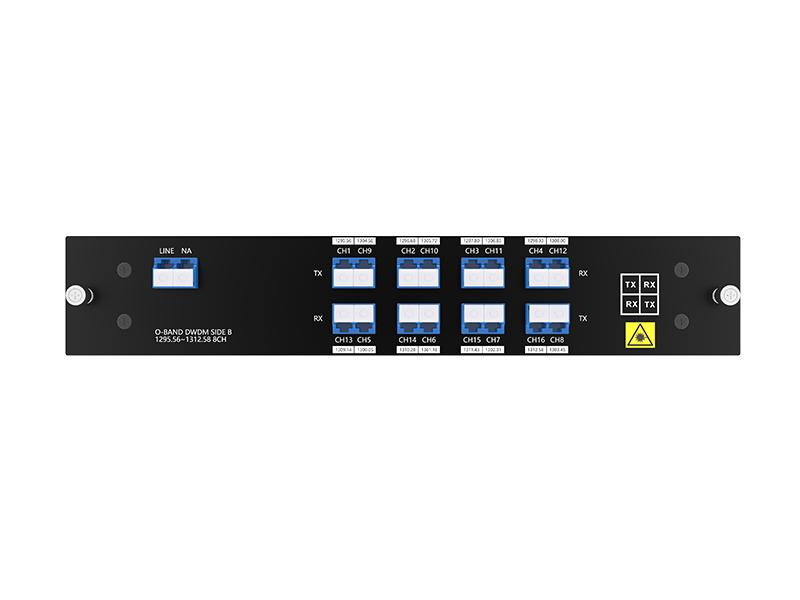

8-Kanal O-Band DWDM Einzelfaser-Empfänger (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm)
TX ( 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm) Seite B
Leitungsverbindung
8-Kanal O-Band DWDM MUX DEMUX Einzelfaserübertragung
8-Kanal O-Band DWDM MUX DEMUX, unterstützt 8 unterschiedliche Kanäle in einer Glasfaser für Punkt-zu-Punkt-Übertragung.
Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen.
Produktspezifikation
| Arbeitswellenlänge | 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm | Betriebswellenlänge | 1260–1360 nm |
| Kanalpassband | ±0,11 nm | Technologie | TFF (Dünnschichtfilter) |
| Einfügungsdämpfung | ≤ 4,8 dB | Temperaturabhängigkeit der Einfügungsdämpfung | ≤ 0,5 dB |
| Rückgabeverlust | ≥ 45 dB | Richtwirkung | ≥ 45 dB |
|
Polarisationsmodendispersion |
≤ 0,2 ps | Polarisationsabhängige Verluste | ≤ 0,2 dB |
| Kanalisolierung |
Angrenzend ≥25dB
Nicht benachbart ≥ 35 dB |
Temperatur |
Betriebstemperatur -40 bis 85 °C Lagerung -40 bis 85 °C |
| Nettogewicht |
LGX-Box: 0,5 kg 2-Slot 1U Rack: 1,5 kg |
Abmessungen (H x B x T) |

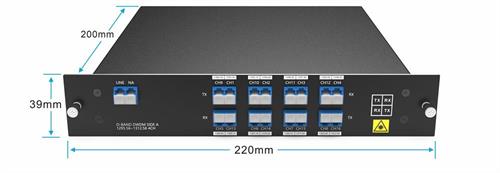

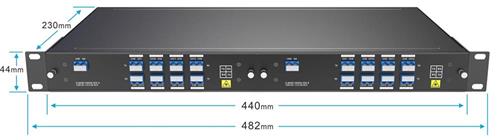

LGX-Verpackung: 220 x 200 x 39 mm 1HE-Rack: 44 x 440 x 230 mm |
Hinweis: Mit Steckverbindern angegeben.
Verpackungsinformationen

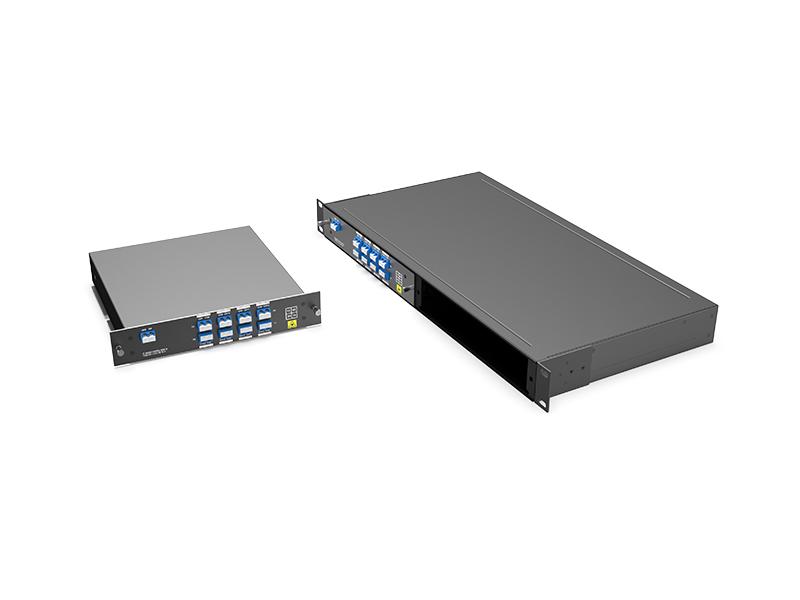

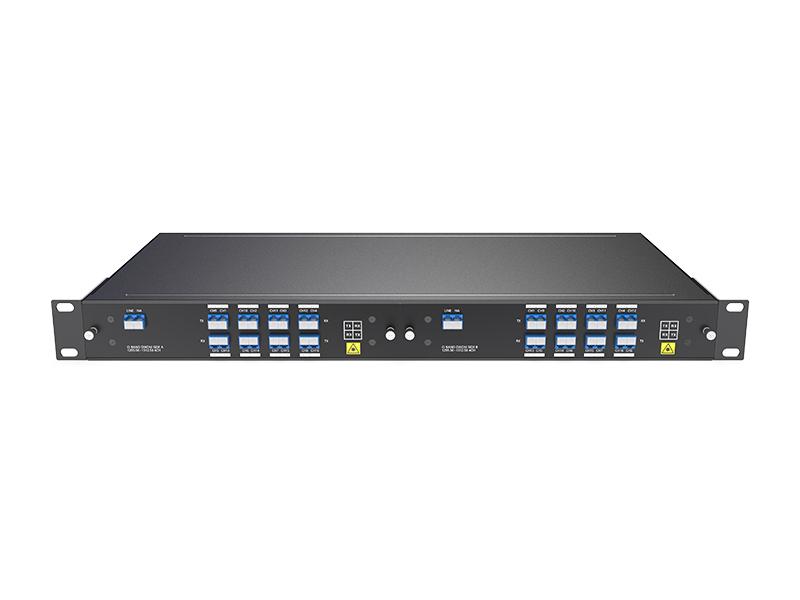

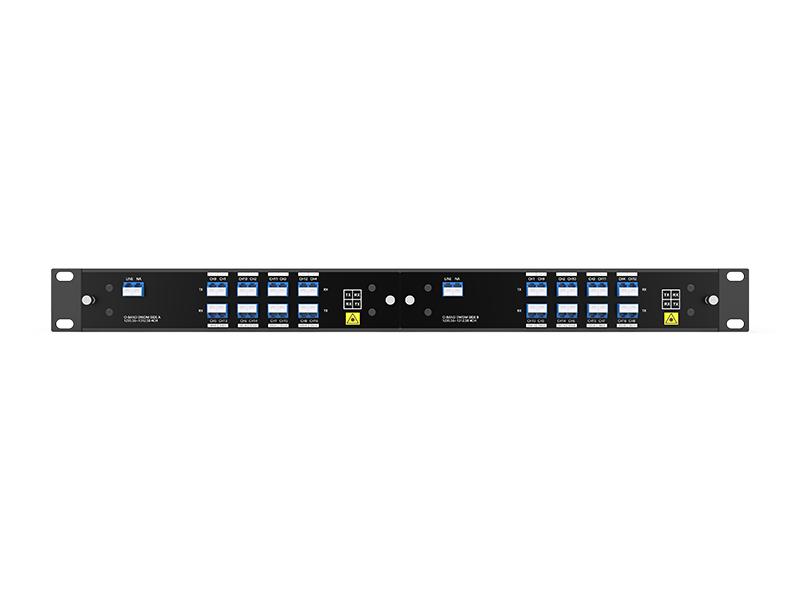

LGX BOX Steckbares 2-Steckplatz-1HE-Rack für LGX BOX
Bestellinformationen
| Produktnr. | Produktbeschreibung |
| OMD16-LGX01-1310A |
O-Band DWDM MUX DEMUX 8CH 16-Wellenlängen RX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm) TX (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), Einzelfaser, LC/UPC, LGX-Box, Seite A |
| ODD16-LGX01-1310B |
O-Band DWDM MUX DEMUX 8CH 16-Wellenlängen RX (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), Einzelfaser, LC/UPC, LGX-Box, Seite B |
| 1U02-2LGX | 19-Zoll-1HE-Rack mit 2 Steckplätzen für LGX-Einschubboxen, 440 x 230 x 44 mm |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
