Merkmale

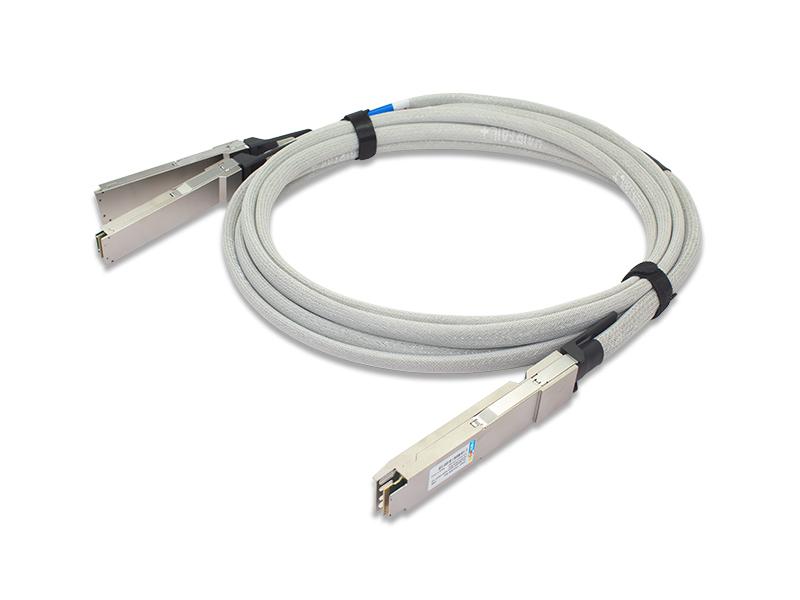

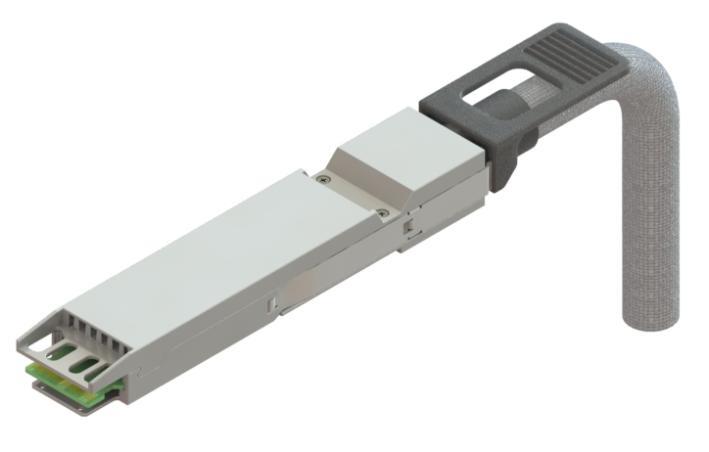

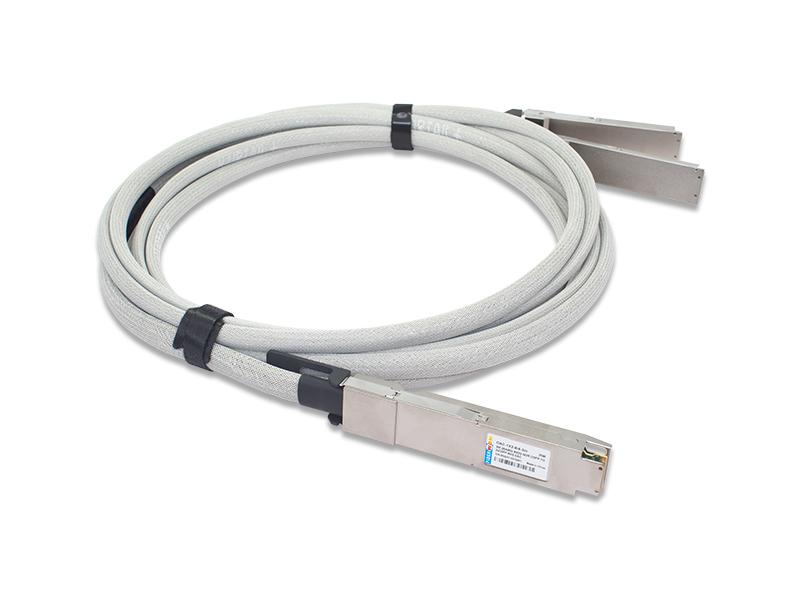

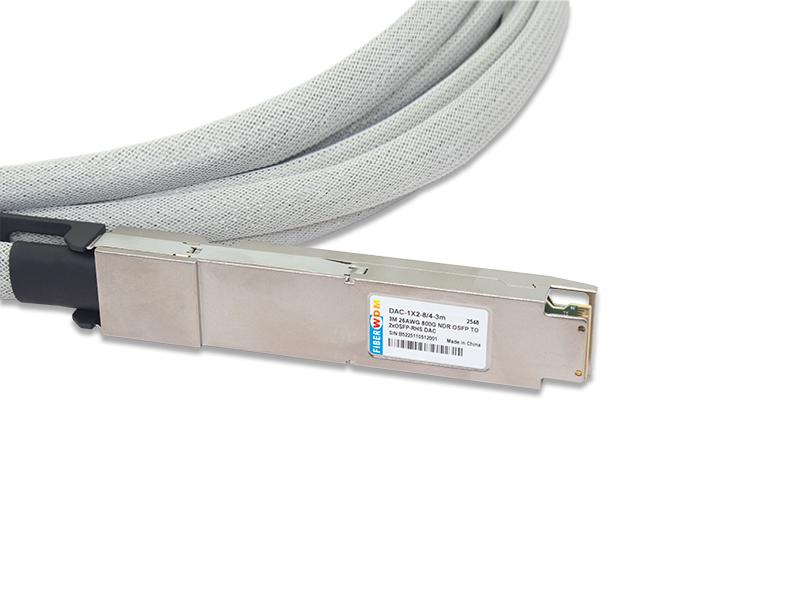

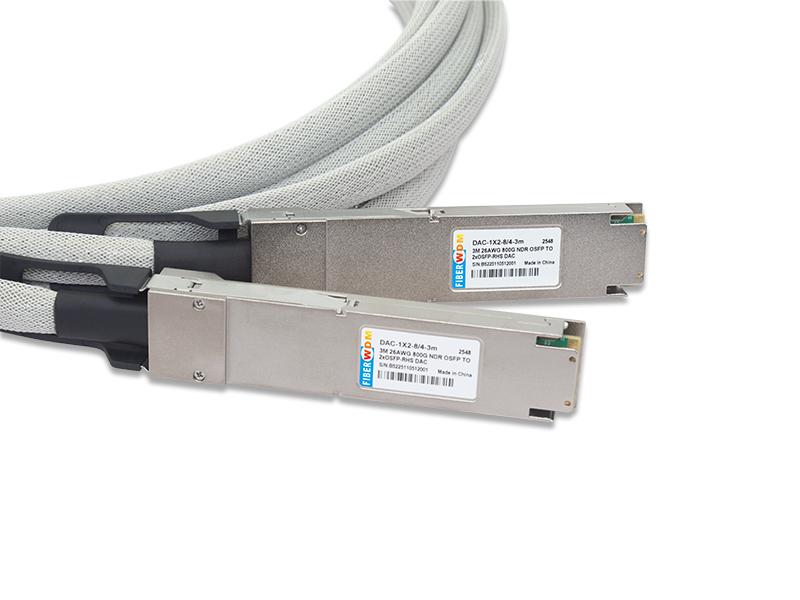

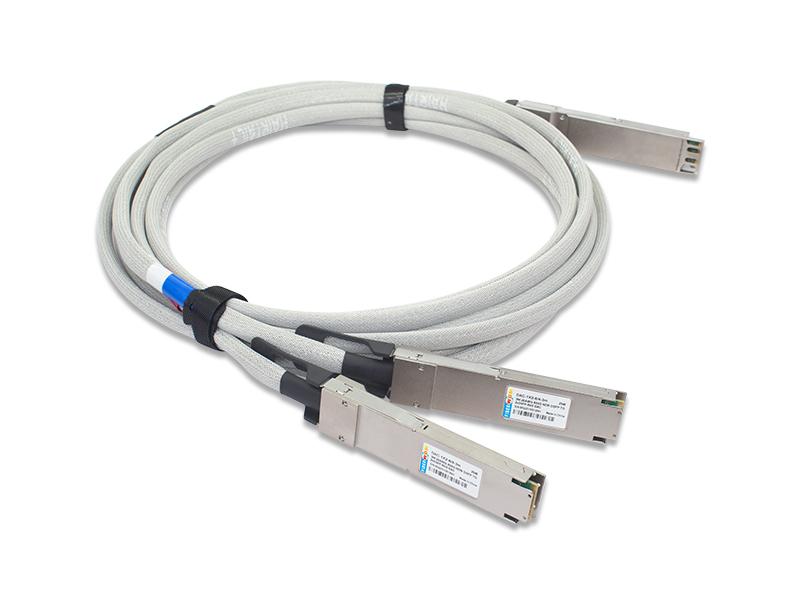

Hairtail+ 800G IB NDR OSFP Breakout auf 2xOSFP Direct Attached Cable
Ersetzen Sie Nvidia MCP7Y00-Nxxx
Absolute Höchstbewertungen
| Parameter | Symbol | Min | Typisch | Max | Einheit |
| Versorgungsspannung | Vcc | 3.13 | 3.3 | 3,47 | V |
| Lagertemperatur | Ts | -40 | 85 | ℃ | |
| Betriebstemperatur des Gehäuses | Tc | 0 | 70 | ℃ | |
| Luftfeuchtigkeit | Rh | 5 | 85 | % | |
| Datenrate | 800 | Gbit/s |
Physikalische Eigenschaften
| Parameter | Symbol | Min | Typisch | Max | Einheit |
| Länge | L | 0,5 | 3.0 | M | |
| AWG | 28 | 25 | AWG | ||
| Jackenmaterial | HAIRTAIL+ Technologie-Netz, Silbergrau | ||||
Elektrische Spezifikationen
| Parameter | Symbol | Min | Typisch | Max | Einheit | |
| Widerstand | Rcon | 3 | Ohm | |||
| Isolationswiderstand | Spülungen | 10 | Mohm | |||
| Rohkabelimpedanz | Zca | 95 | 100 | 110 | Ohm | |
| Impedanz des zusammengesteckten Steckers | Zmated | 85 | 100 | 115 | Ohm | |
|
Maximale Einfügungsdämpfung bei 26,56 GHz |
SDD21 | 11 | 18 | 1,5 Mio. | dB | |
| 19,75 | 2,0 Mio. | |||||
| 25.3 | 1,5 Mio. | |||||
|
Differential zu Gleichtaktrückgabe Verlust |
SCD11/2 2 |
Für 0,05 ≤ f ≤ 40 GHz, wobei f die Frequenz in GHz ist. |
dB | |||
|
Differential zu Gleichtakt-Umwandlungsverlust |
SCD21-S DD21 |
Für 0,05 ≤ f ≤ 40 GHz, wobei f die Frequenz in GHz ist. |
dB | |||
|
Gleichtakt-zu-Gleichtakt-Rückkehr Verlust |
SCC11/2 2 |
RLcc(f)≥1,8 Für 0,05 ≤ f ≤ 40 GHz, wobei f die Frequenz in GHz ist. |
dB | |||
| Mindest-COM | COM | 3 | dB | |||

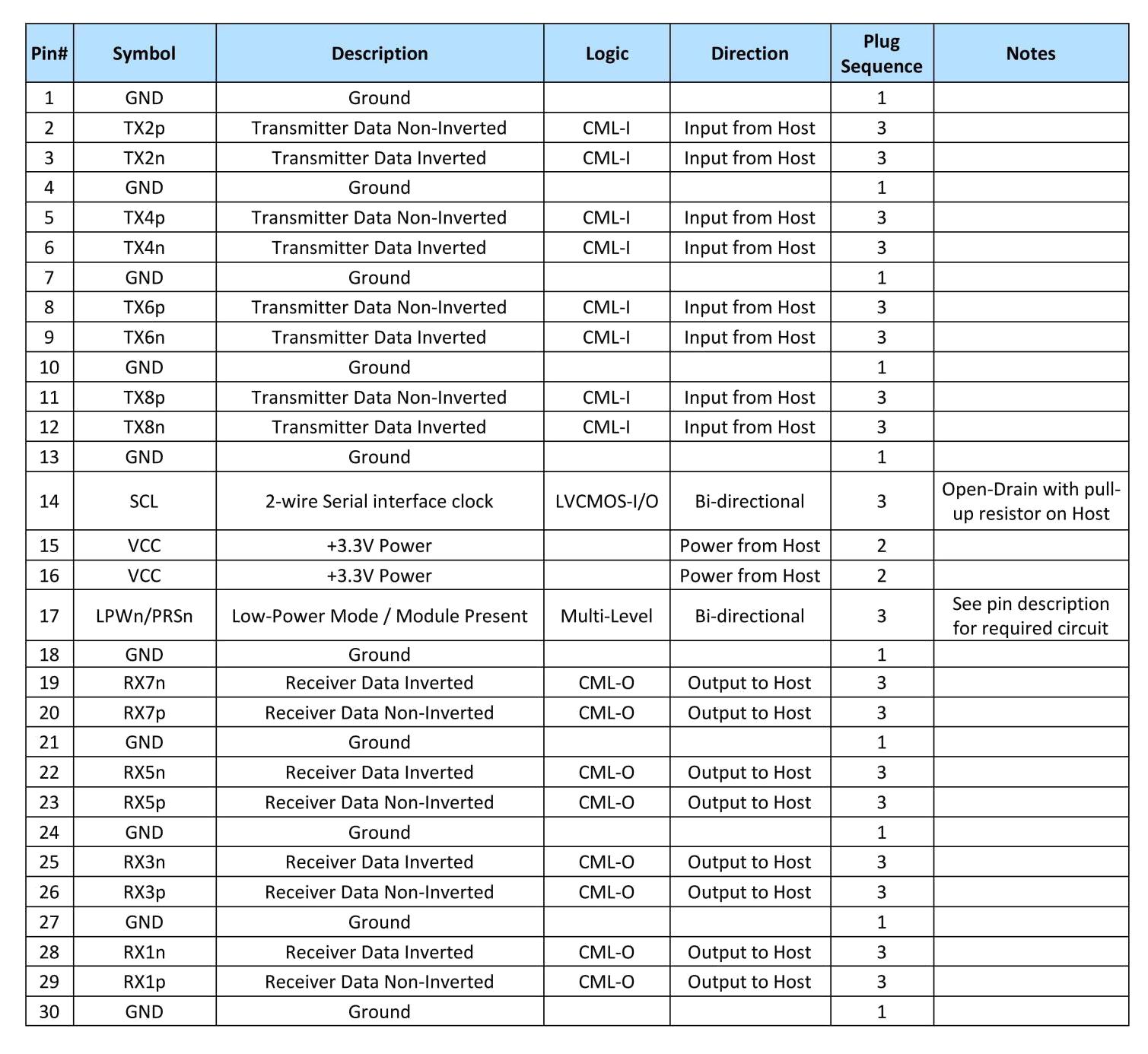

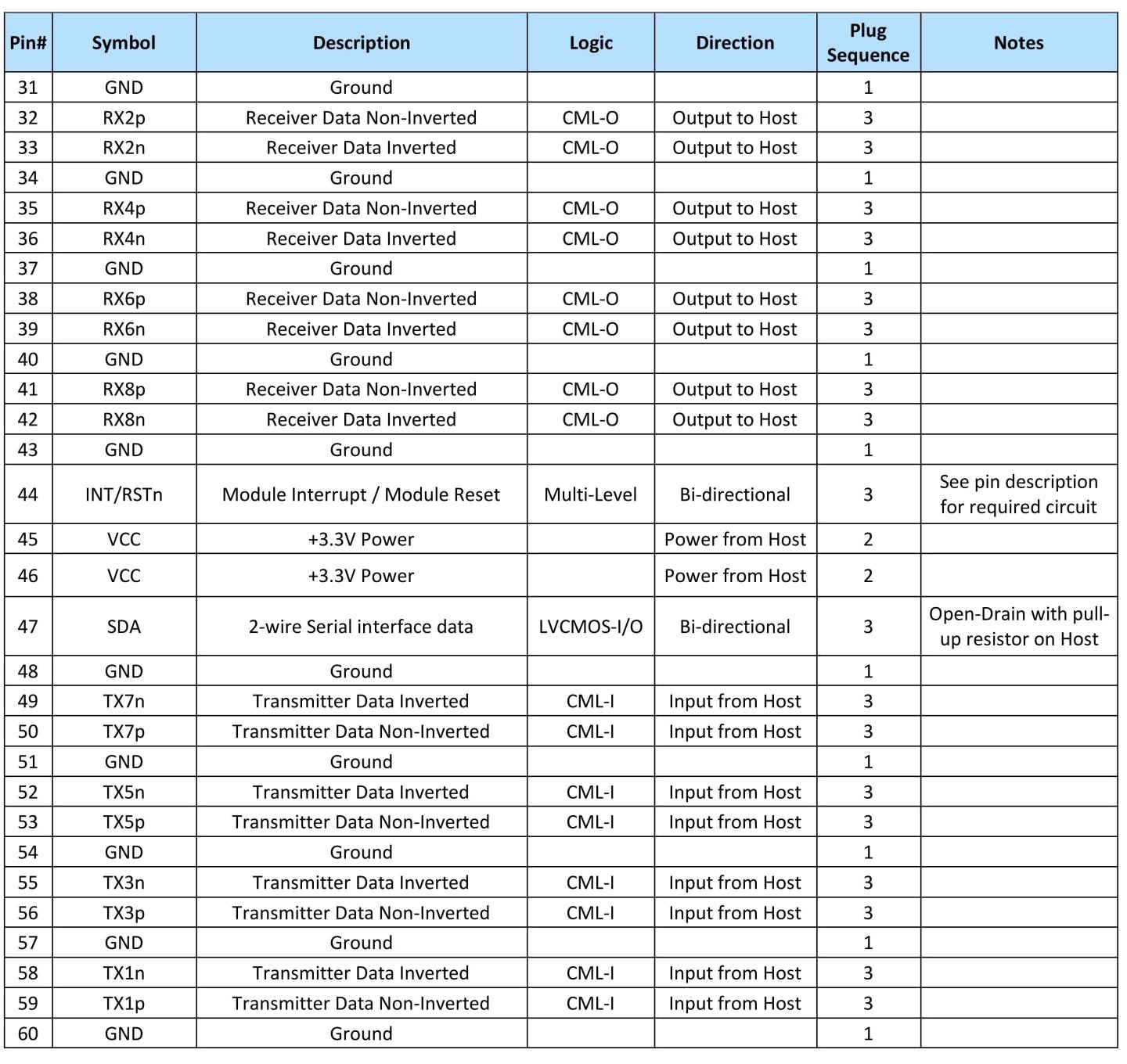

Pin-Beschreibung
Elektrische Pinbelegungsdetails für OSFP
Modulspeicherbelegung
Kompatibel mit CMIS Rev. 5.0 oder späteren CMIS-Revisionen und Kundenspezifikationen.

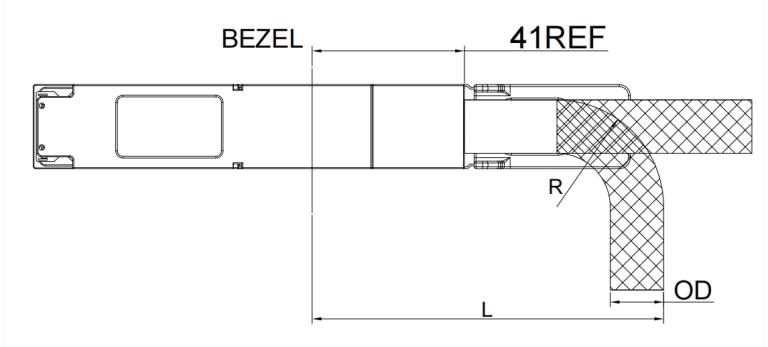

Mechanische Abmessungen
| P0 ENDE | P1 & P2 ENDE | ||||||
| MESSGERÄT | OD | BIEGENRADIUS „R“ | MIN. BIEGERADIUS „L“ | MESSGERÄT | OD | BIEGENRADIUS „R“ | MIN. BIEGERADIUS „L“ |
| 28AWG | 10,2 mm | 21 mm | 81 mm | 28AWG | 7,0 mm | 14 mm | 75 mm |
| 26/25AWG | 12,1 mm | 25 mm | 85 mm | 26/25AWG | 8,3 mm | 17 mm | 78 mm |
Bestellinformationen
| Modellnummer | Beschreibung |
| DAC-1X2-8/4-M5 | 800G IB NDR OSFP zu 2xOSFP DAC, Hairtail+, 0,5 m, 28AWG, Silbergrau. |
| DAC-1X2-8/4-1M | 800G IB NDR OSFP zu 2xOSFP DAC, Hairtail+, 1,0 m, 28 AWG, Silbergrau. |
| DAC-1X2-8/4-1M5 | 800G IB NDR OSFP auf 2xOSFP DAC, Hairtail+, 1,5 m, 26/25 AWG, Silbergrau. |
| DAC-1X2-8/4-2M | 800G IB NDR OSFP auf 2xOSFP DAC, Hairtail+, 2,0 m, 26/25 AWG, Silbergrau. |
| DAC-1X2-8/4-2M5 | 800G IB NDR OSFP auf 2xOSFP DAC, Hairtail+, 2,5 m, 25 AWG, Silbergrau. |
| DAC-1X2-8/4-3M | 800G IB NDR OSFP zu 2xOSFP DAC, Hairtail+, 3,0 m, 25 AWG, Silbergrau. |
