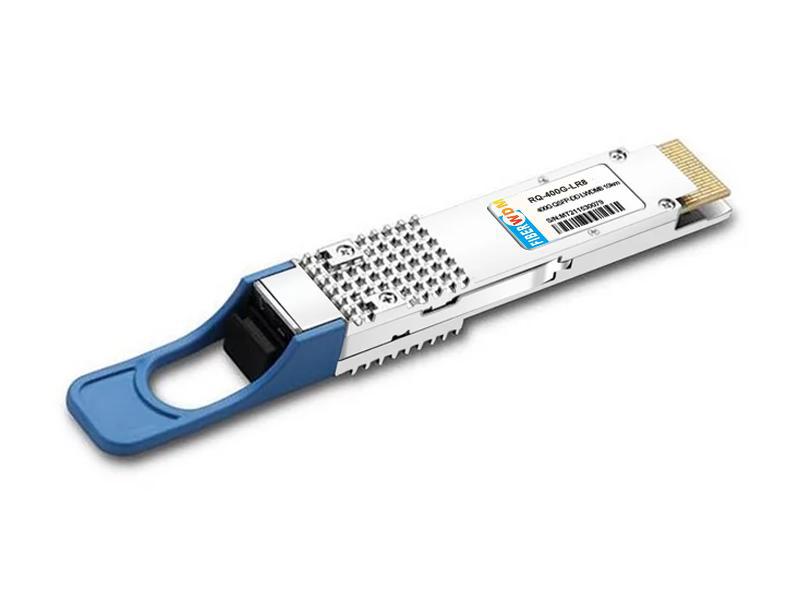

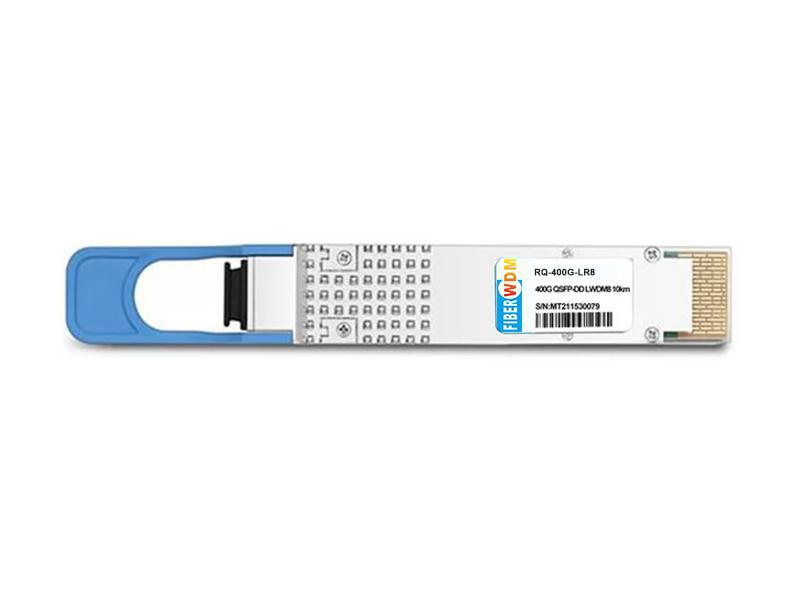

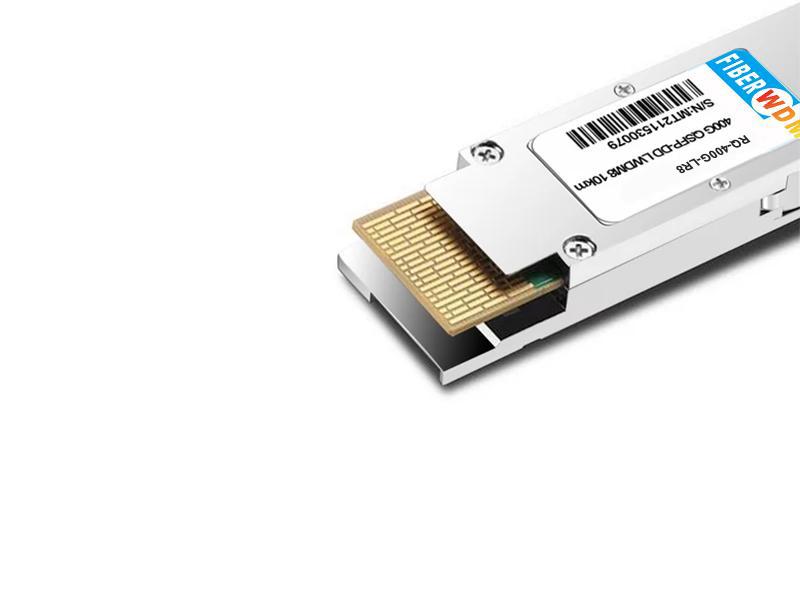

QSFP-DD 400G LR8 10km optischer Transceiver
RQ-400G-LR8
Das QSFP-DD 400G LR8-Modul ist für optische Kommunikationsanwendungen über 10 km ausgelegt und entspricht dem IEEE 802.3cn-Standard für 400GE Ethernet. Das Modul umfasst einen 8-Kanal-Sender, einen 8-Kanal-Empfänger und einen Modulmanagementblock mit seriellen 2-Draht-Schnittstellen. Die optischen Signale werden über einen branchenüblichen LC-Stecker auf eine Singlemode-Faser gemultiplext. Ein Blockdiagramm ist in Abbildung 1-1 dargestellt.

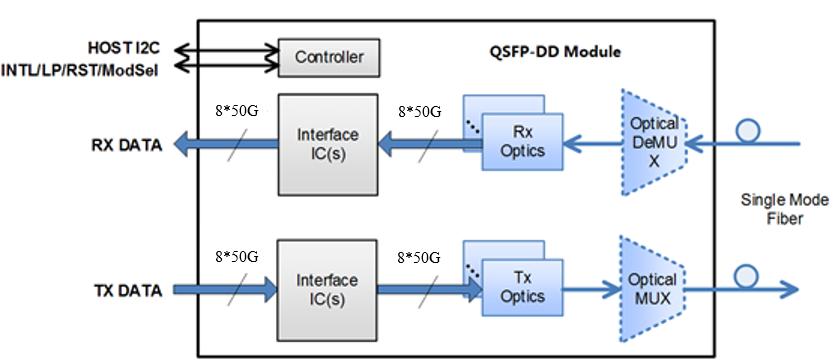

Abbildung 1-1 Transceiver-Blockdiagramm

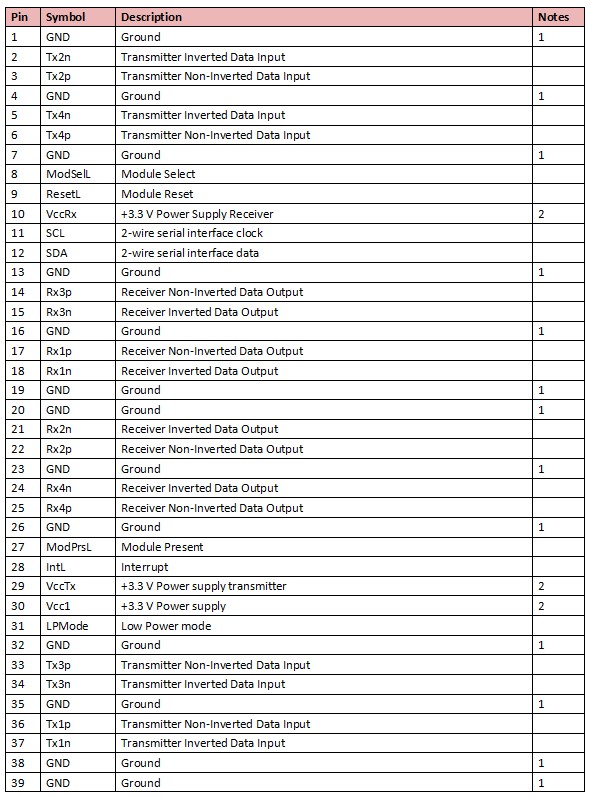

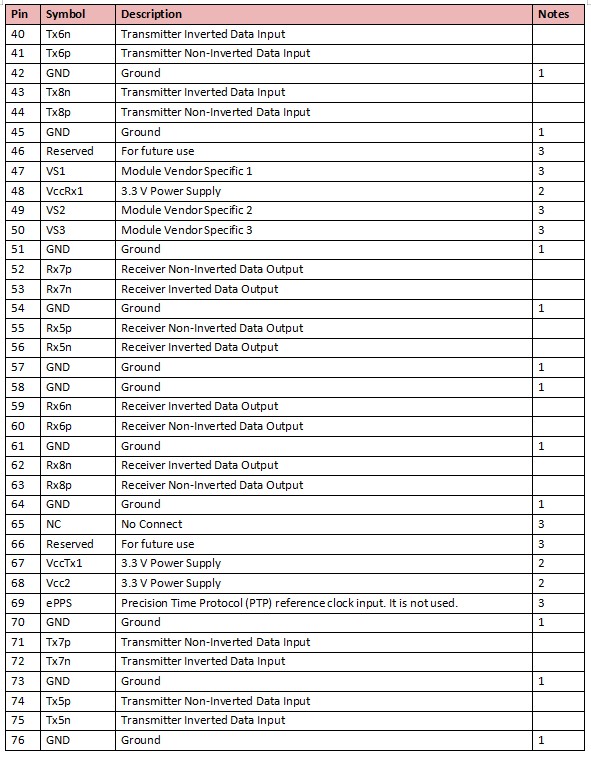

Pin-Beschreibungen

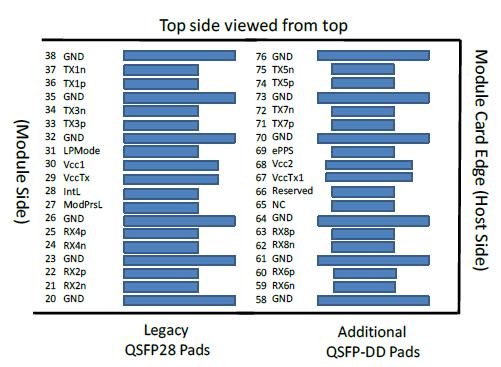

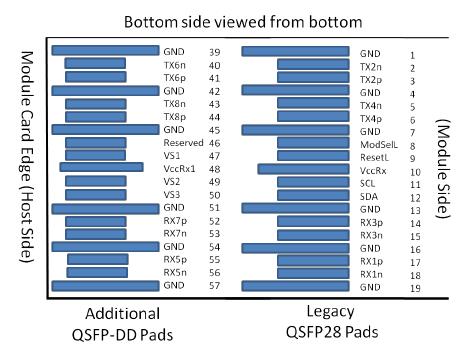

Abbildung 2-1 MSA-konformer Stecker
Notiz:
1. Das QSFP-DD-Modul verwendet eine gemeinsame Masse (GND) für alle Signale und die Stromversorgung. Alle Signale und Spannungen des Moduls sind auf dieses Potenzial bezogen, sofern nicht anders angegeben. Verbinden Sie diese direkt mit der gemeinsamen Massefläche des Host-Boards.
2. VccRx, VccRx1, Vcc1, Vcc2, VccTx und VccTx1 müssen gleichzeitig anliegen. Anforderungen für die Hostseite des Host-Karten-Edge-Connectors. VccRx, VccRx1, Vcc1, Vcc2, VccTx und VccTx1 können innerhalb des Moduls in beliebiger Kombination intern verbunden werden. Die Vcc-Pins des Connectors sind jeweils für einen maximalen Strom von 1000 mA ausgelegt.
3. Alle herstellerspezifischen, reservierten und nicht verbundenen Pins können mit 50 Ohm gegen Masse auf dem Host abgeschlossen werden. Pad 65 (nicht verbunden) bleibt innerhalb des Moduls unverbunden. Herstellerspezifische und reservierte Pads müssen eine Impedanz gegen Masse von mehr als 10 kΩ und weniger als 100 pF aufweisen.

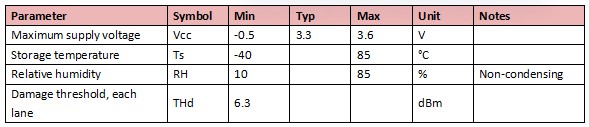

Absolute Höchstbewertungen
Es ist zu beachten, dass ein Betrieb über die jeweiligen absoluten Maximalwerte hinaus zu dauerhaften Schäden an diesem Modul führen kann.
Betriebsumgebungen
Die nachfolgenden elektrischen und optischen Eigenschaften gelten für diese Betriebsumgebung, sofern nicht anders angegeben.

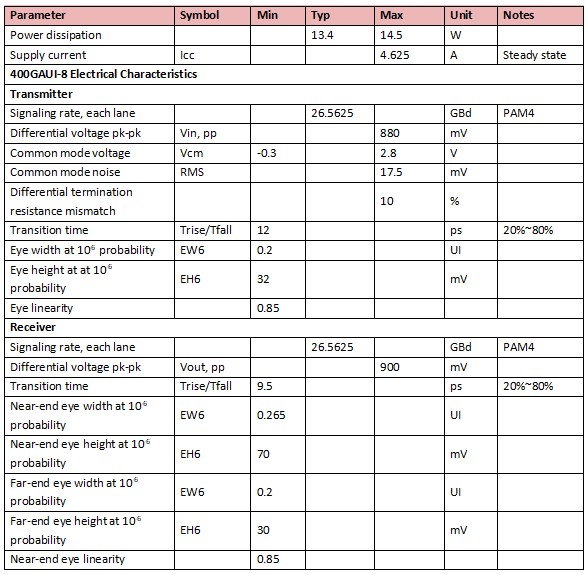

Elektrische Eigenschaften
Hinweis: Die elektrischen Eigenschaften des 400GAUI-8 beziehen sich auf CEI-56G-VSR-PAM4 von OIF-CEI-04.0.

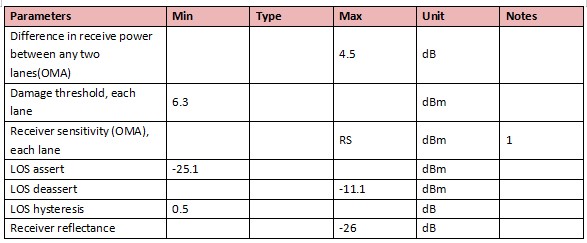

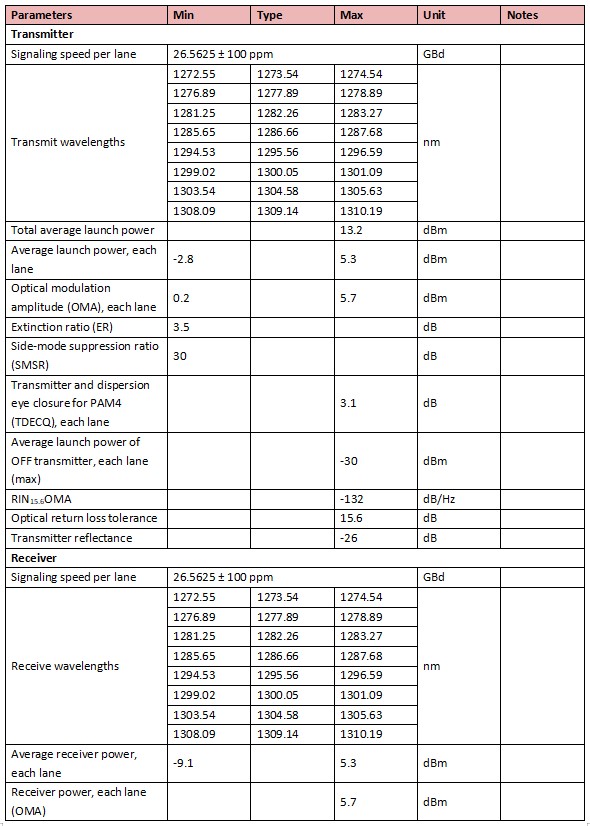

Optische Eigenschaften
400GBASE-LR8-Betrieb (EOL, TOP = 0 bis +70°C, VCC = 3,135 bis 3,465 Volt)
Hinweis: RS=max (-6,6, SECQ-8) dBm, BER@2E-4
EEPROM-Definitionen
Siehe QSFP-DD Common Management Interface Specification Rev 4.0.

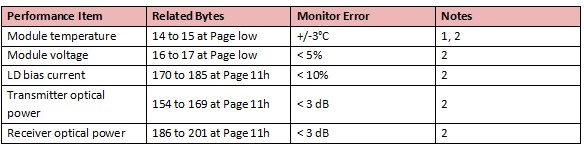

3 Digitale Diagnose- und Überwachungsfunktionen
QSFP-DD 400G LR8 unterstützt die I2C-basierte Diagnose- und Überwachungsschnittstelle (DMI), die im Dokument QSFP-DD Common Management Interface Specification Rev 4.0 definiert ist. Der Host kann in Echtzeit auf die Leistung von Sender und Empfänger zugreifen, einschließlich optischer Leistung, Temperatur, Versorgungsspannung und Vorspannungsstrom.
Notiz:
1. Der Messpunkt für die tatsächliche Temperaturmessung ist am Modulgehäuse um das Laserarray herum fixiert.
2. Vollständiger Betriebstemperaturbereich.

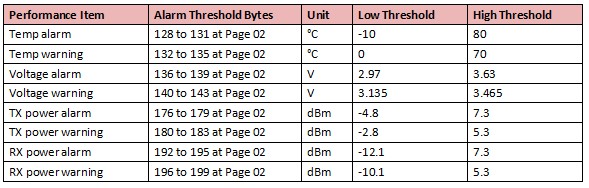

Alarm- und Warnschwellenwerte
QSFP-DD 400G LR8 unterstützt eine Alarmfunktion, die anzeigt, ob die Werte der vorhergehenden grundlegenden Leistung unter oder über den Schwellenwerten liegen.
Mechanische Spezifikationen

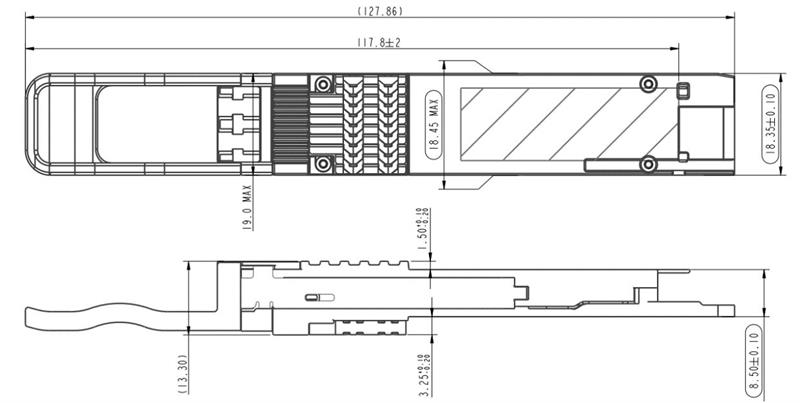

Abbildung 10-1 Mechanische Abmessungen
Bestellinformationen
