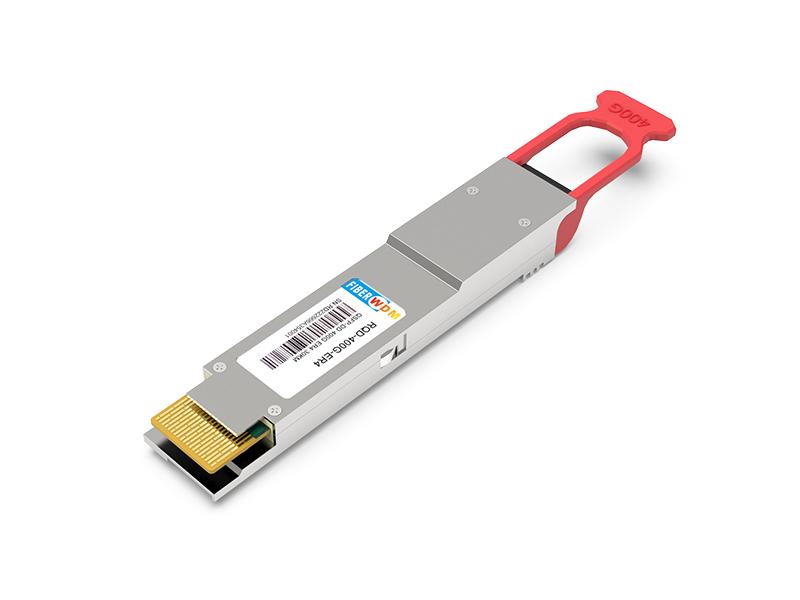

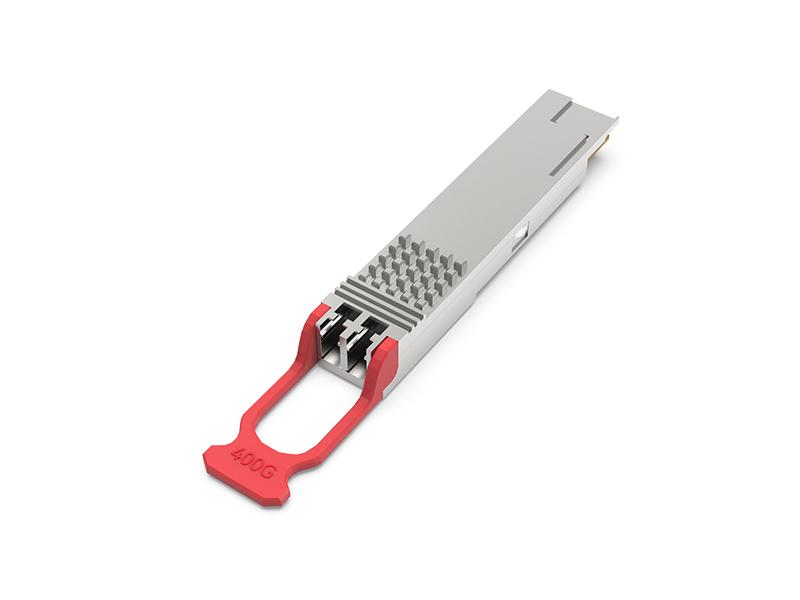

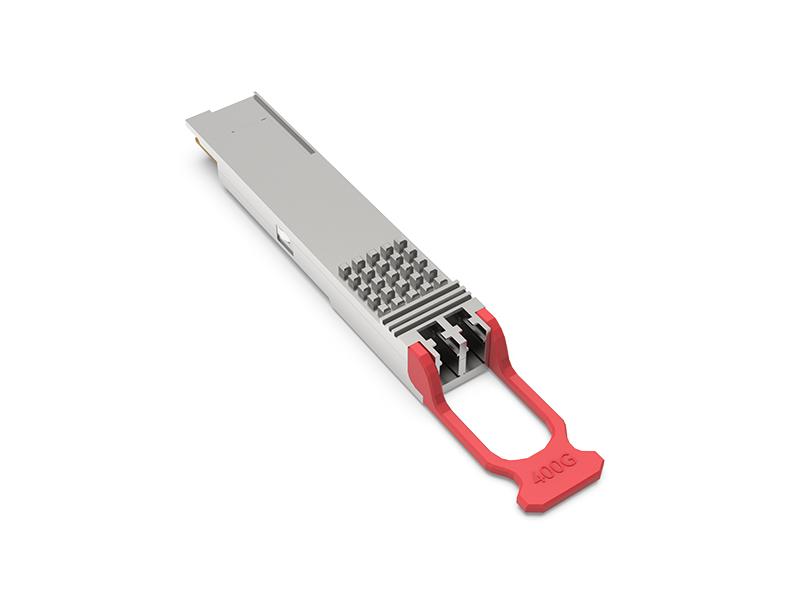

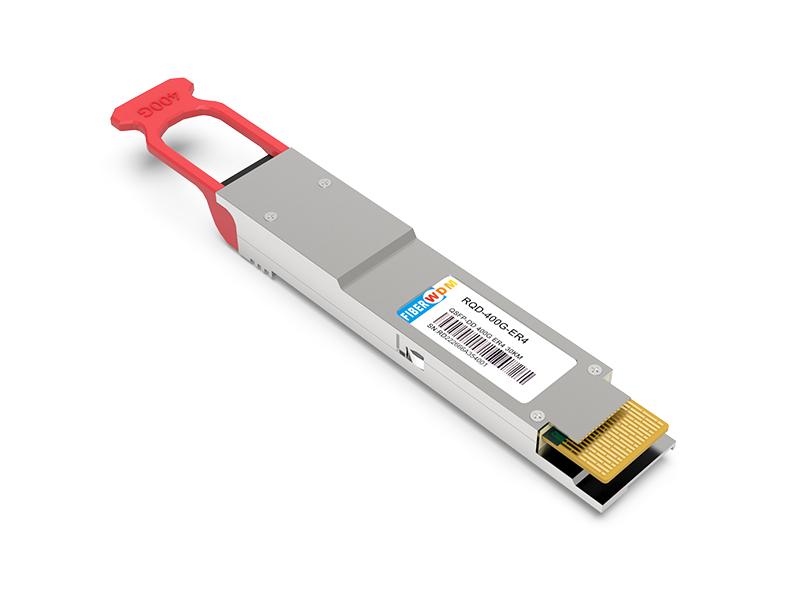

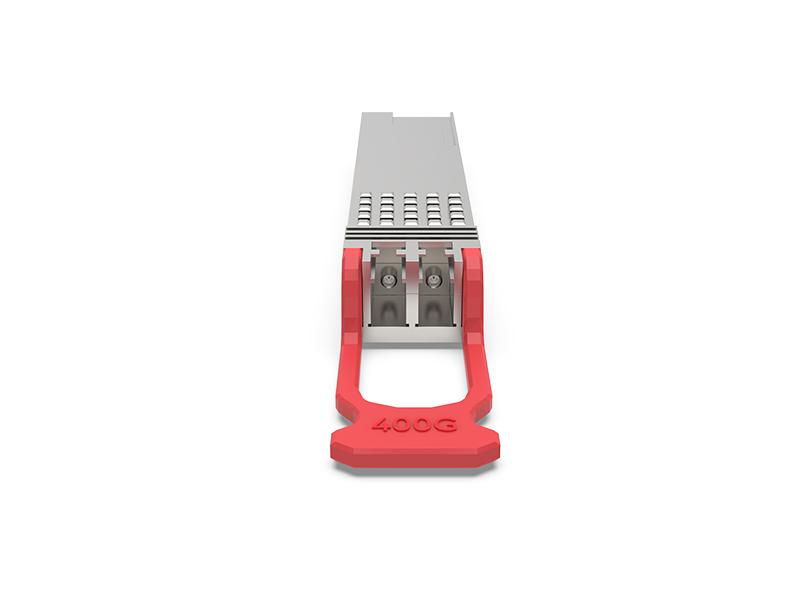

400G QSFP-DD ER4 30KM

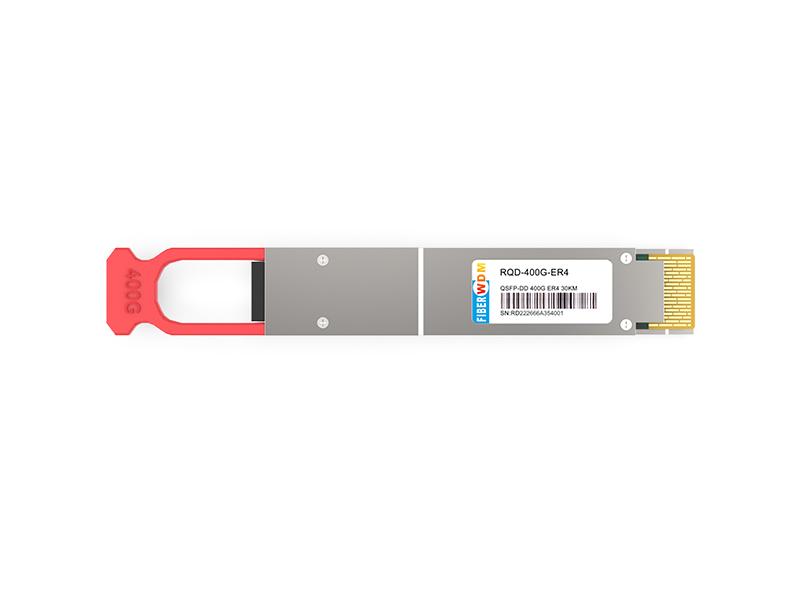

RQD-400G-ER4

Merkmale

• Unterstützt 400GBASE-ER4-30;
• Lane-Bitrate 106,25 Gbit/s mit PAM4;
• Bis zu 30 km Reichweite mit SMF;
• 8x53,125Gb/s mit elektrischer PAM4-Schnittstelle (400GAUI-8);
• I2C-Schnittstelle mit integrierter digitaler Diagnoseüberwachung;
• QSFP-DD MSA-Gehäuse mit Duplex-LC-Stecker;
• Einzelnes +3,3V-Netzteil;
• Maximale Leistungsaufnahme 14 W;
• Betriebstemperatur des Gehäuses: 0 bis +70 °C;
• Entspricht dem QSFP-DD CMIS-Standard;
• Entspricht der Hardware-Spezifikation 802.3bs & QSFP-DD;
• Entspricht der EU-Richtlinie 2015/863/EU;

Bestellinformationen

Tabelle 1 – Bestellinformationen

Absolute Höchstbewertungen

Tabelle 2 – Absolute Höchstwerte

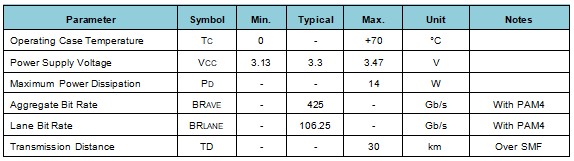

Empfohlene Betriebsbedingungen

Tabelle 3 – Empfohlene Betriebsbedingungen

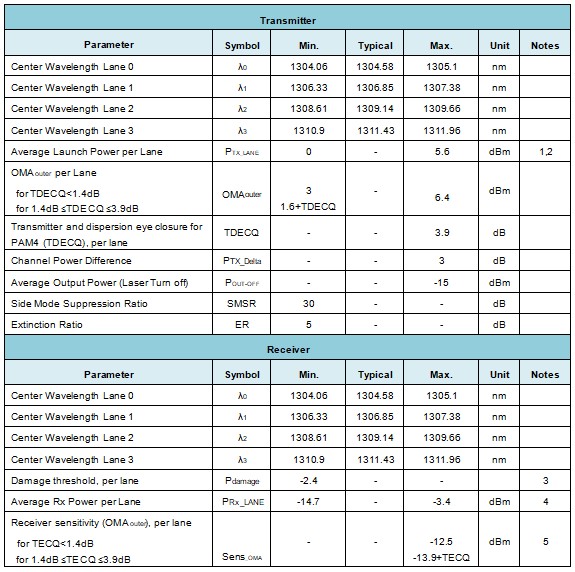

Optische Eigenschaften

Tabelle 4 – Optische Eigenschaften

Anmerkungen:

1. Die optische Leistung wird in die SMF eingekoppelt.

2. Die durchschnittliche Sendeleistung pro Spur (min) dient der Information und ist nicht der Hauptindikator für die Signalstärke. Ein Sender mit einer Sendeleistung unterhalb dieses Wertes erfüllt die Anforderungen nicht; ein Wert oberhalb dieses Wertes garantiert jedoch keine Konformität.

3. Der Empfänger muss eine kontinuierliche Einwirkung eines optischen Eingangssignals mit dieser mittleren Leistung ohne Beschädigung tolerieren können. Der Empfänger muss bei dieser Eingangsleistung nicht korrekt funktionieren.

4. Die durchschnittliche Empfangsleistung pro Spur (min.) dient der Information und ist nicht der Hauptindikator für die Signalstärke. Eine Empfangsleistung unterhalb dieses Wertes entspricht nicht den Vorschriften; ein Wert darüber garantiert jedoch keine Konformität.

5. Die Empfängerempfindlichkeit (OMAouter) jeder Spur (max) ist mit BER=2,4E-4 definiert.

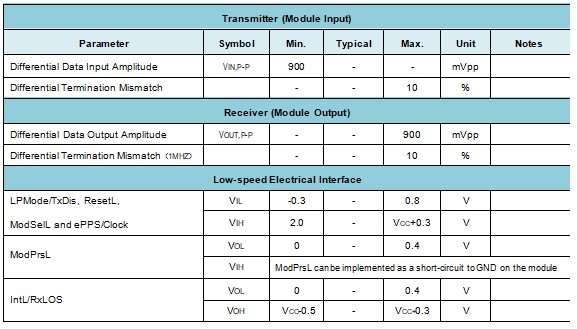

Elektrische Eigenschaften

Hochgeschwindigkeitssignal: Konform mit 400GAUI-8 (IEEE 802.3bs)

Niedriggeschwindigkeitssignal: Konform mit der QSFP-DD-Hardwarespezifikation

Tabelle 5 – Elektrische Eigenschaften

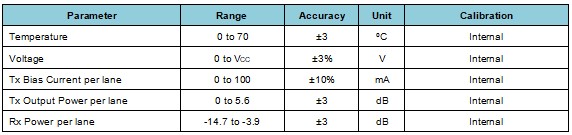

Digitale Diagnostik

Tabelle 6 – Digitale Diagnostik

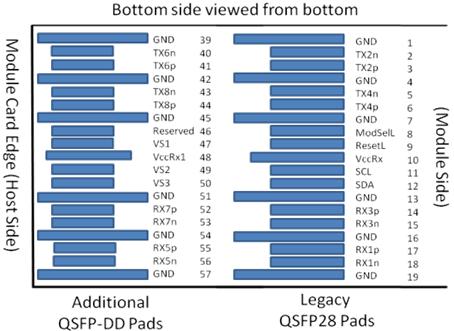

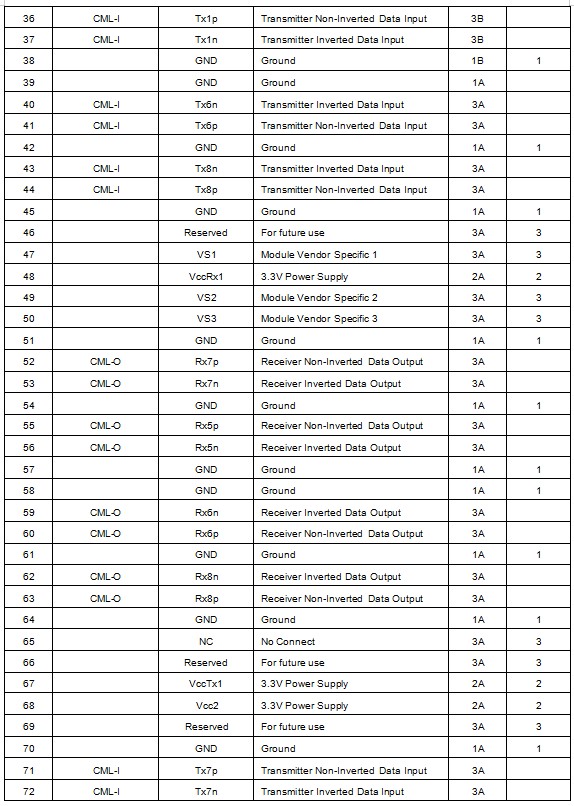

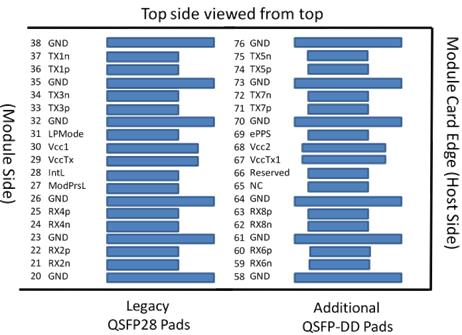

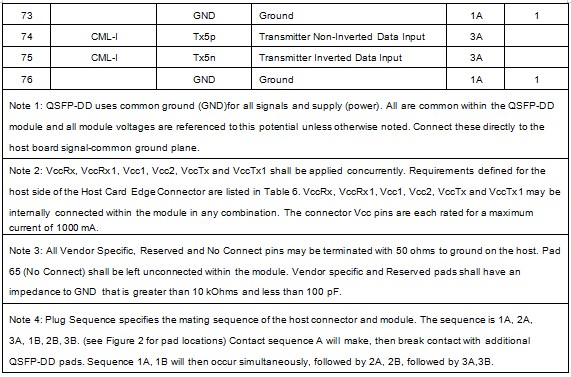

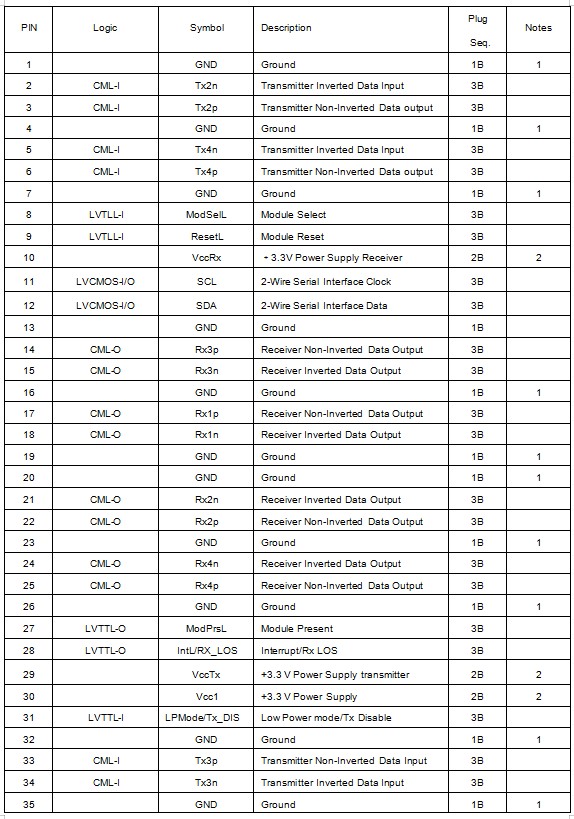

Pin-Definitionen

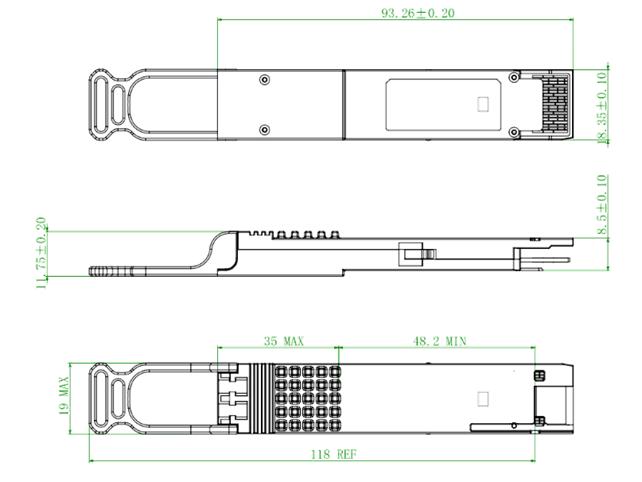

Mechanische Abmessungen

Warnungen

• Vorsichtsmaßnahmen beim Umgang: Dieses Gerät ist anfällig für Schäden durch elektrostatische Entladung (ESD). Eine elektrostatisch freie Umgebung wird dringend empfohlen. Beachten Sie die Richtlinien für geeignete ESD-Schutzmaßnahmen.
• Lasersicherheit: Der Transceiver der WXTR#-Familie verwendet ein Halbleiterlasersystem und ist gemäß FDA ein Laserprodukt der Klasse 1, entspricht 21 CFR 1040.10 und 1040.11. Dieses Produkt ist außerdem gemäß IEC 60825-1 ein Laserprodukt der Klasse 1.
