8X8 Sternfaserkoppler

8X8 Sternfaserkoppler

  • Geringe Einfügedämpfung
  • Hohes Extinktionsverhältnis
  • Hohe Kanalisolation
  • Hohe Stabilität und Zuverlässigkeit


  • Produktdetail

8×8 Stern-Faserkoppler

N×N-Sternkoppler sind in optischen Hochgeschwindigkeitsnetzwerken mit Mehrfachzugriff sehr nützlich. FIBERWDM kann ein 8X8-Sternkopplermodul unterstützen, das über mehrere 8-Kanal-Eingangs- und 8-Kanal-Ausgangsports verfügt. Es wird verwendet, um jedes Eingangssignal gleichmäßig an die Ausgangsports zu verteilen.

Merkmale

  • Geringe Einfügedämpfung
  • Breite Betriebswellenlänge
  • Kompakte Größe
  • Ausgezeichnete Umweltbeständigkeit & Mechanische Stabilität

Spezifikation

Betriebswellenlänge

1310&1550nm

Kanal-Passband

1310&1550±20nm

Kanal

8X8

Teilungsverhältnis

AUCH

Einfügedämpfung

≤10,8dB

Polarisationsabhängiger Verlust (PDL)

≤0,6 dB

Verlustgleichmäßigkeit (UF)

1.8dB

Richtwirkung( Dir

≥55dB

Rückflussdämpfung(RL)

≥50dB

Temperatur

Betrieb:-20 ~ +70℃

Lagerung:-40 ~ +85℃

FASER-Typ

SMF-28e oder andere

Zopftyp

2.0mm 1.0M oder andere

Abmessungen (HxBxT)

120*80*18mm

Steckertyp

SC/APC oder andere

Diagramm

8x8 Star Coupler

8x8 Sternkoppler-Diagramm

Paketinformationen



120*80*18 ABS-BOX


Möchten Sie mehr über dieses Produkt erfahren?

SENDEN SIE EINE Nachricht
eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Ähnliche Produkte
10G SFP+ Transceiver SFP+ 10G BIDI 80KM 1490/1550nm Optischer Transceiver
SFP+ 10G BIDI 80KM optisches Transceiver-Modul, unterstützt 10 Gb/s und bis zu 80 km Übertragung auf einer Kernfaser. Es funktioniert in Hochgeschwindigkeits-IDC-Verbindungslösungen, 5G-Netzwerk-Fronthaul-Lösungen, Netzwerk-Switches, PTN, OTN und so weiter. Merkmale: Unterstützt Bitraten von 9,95 bis 11,3 Gb/s Hot-Plug-fähig Einzelner LC für bidirektionale Übertragung gekühlter EML-Sender, APD-Fotodetektor SMF verbindet bis zu 80 km 2-Draht-Schnittstelle für Verwaltungsspezifikationen, die mit der digitalen Diagnoseüberwachungsschnittstelle SFF 8472 konform sind Stromversorgung: +3,3 V Leistungsaufnahme<3W Temperaturbereich: 0~ 70 °C RoHS-konform

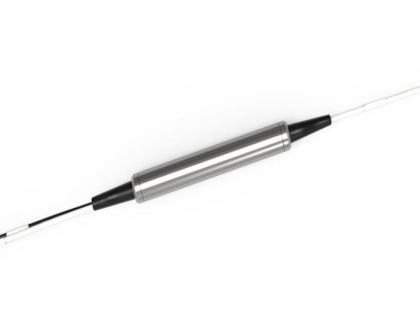

 3 Port MM OM3 T31R85 WDM Component 3-Port MM OM3 T31R85 WDM-Komponente
Die WDM-Komponenten von FIBERWDM sind das Ergebnis jahrelanger Erfahrung in der Telekommunikationsbranche mit Dünnschichtfiltertechnologie. Sie zeichnen sich durch geringe Einfügedämpfung, hohe Isolation und zuverlässige Leistung in verschiedensten Systemanwendungen aus.

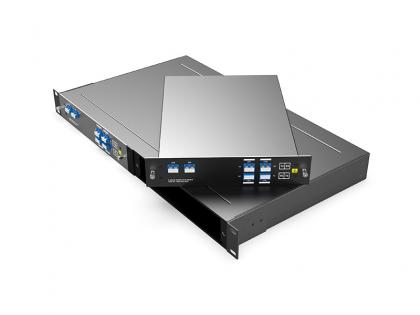

8CH O-BAND DWDM MUX DEMUX Dual Fiber Dual Fiber 8-Kanal O-Band DWDM MUX/DEMUX, LC/UPC, LGX-Box und 2 Steckplätze 1U Rack
