Der 8-Kanal-DWDM-MUX/DEMUX ist für FIBERWDM ausgelegt und deckt den Wellenlängenbereich von C21 bis C28 (1560,61 nm bis 1554,94 nm) ab. (Übrigens können wir auch andere Wellenlängen anpassen.) Gemäß dem ITU-T G.694.1 100-GHz-Raster maximiert er die Kapazität des C-Band-Bereichs.
Der Einzelfaser-8-Kanal-DWDM-MUX ist ein vollständig passives LGX-Box-Modulgerät und kann in ein 1-HE-Rack mit 2 Steckplätzen eingebaut werden. Die Einfügedämpfung beträgt: Wellenlängenanschlüsse < 2,4 dB, Leitung < 3,5 dB.
Single Fiber 4-Kanal 8 Wellen C21-C28 DWDM MUX/DEMUX, mit EXP, 1310 nm und Monitoranschluss, LC/UPC, LGX-Box und 2 Steckplätzen 1U Rack
Der 8-Kanal-DWDM-Multiplexer/Demultiplexer ist in FIBERWDM-Technik für Wellenlängen von C21 bis C28 (1560,61 nm bis 1554,94 nm) ausgelegt (andere Wellenlängen sind auf Anfrage erhältlich). Gemäß dem ITU-T G.694.1 100-GHz-Raster maximiert er die Kapazität des C-Band-Bereichs.
Der Single-Fiber-8-Kanal-DWDM-Multiplexer ist ein vollständig passives LGX-Box-Modulgerät und kann in ein 2-Slot-1-HE-Rack eingesteckt werden; die Einfügedämpfung des Produkts beträgt: Wellenlängenanschlüsse < 2,4 dB, Leitung < 3,5 dB.
Produktübersicht

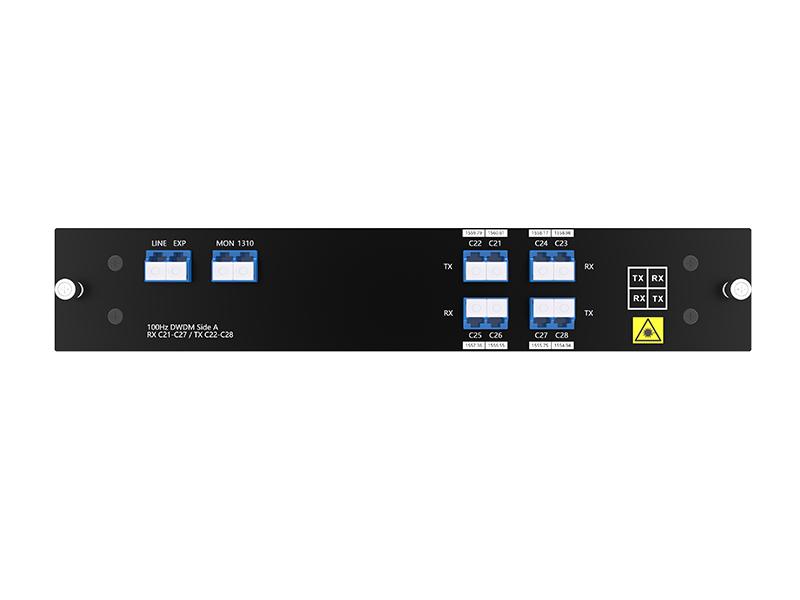

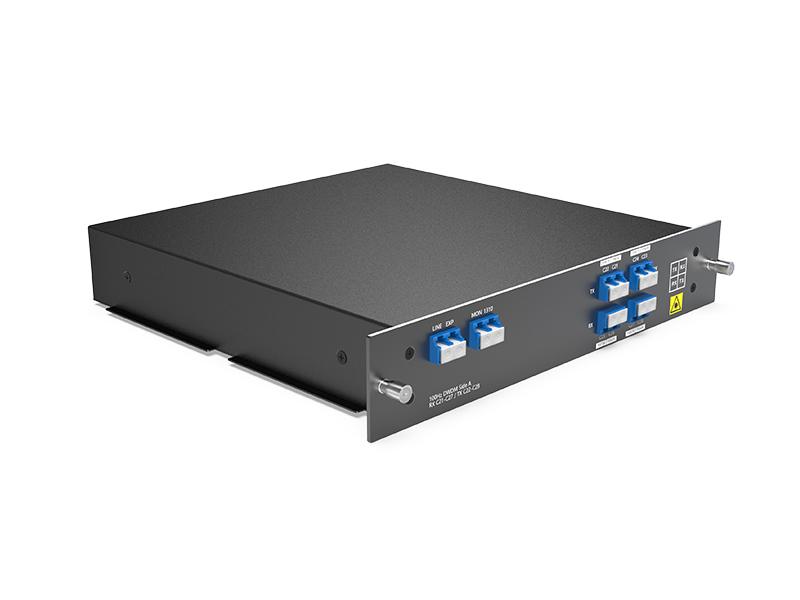

4-Kanal-DWDM-Multiplexer/Demultiplexer, Einzelfaserseite A

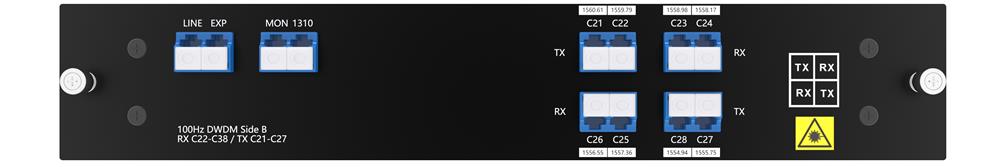

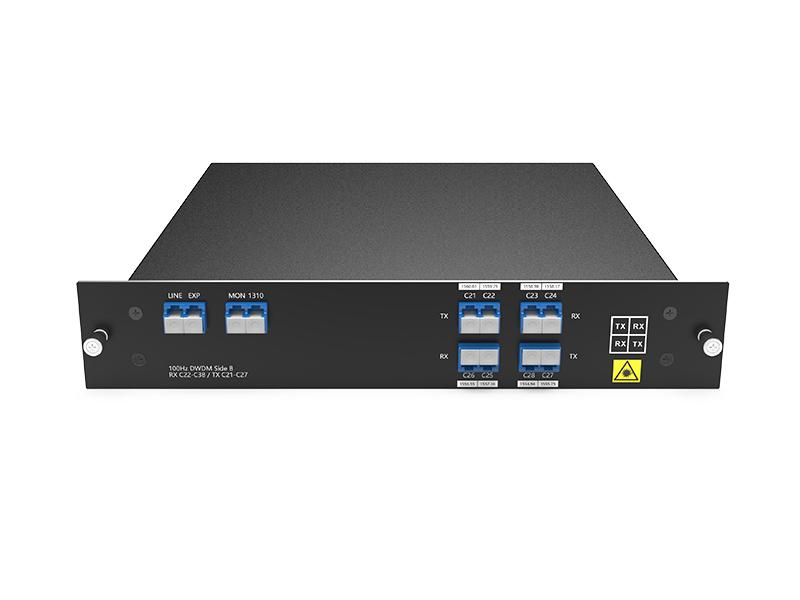

4-Kanal-DWDM-Multiplexer/Demultiplexer, Einzelfaserseite B

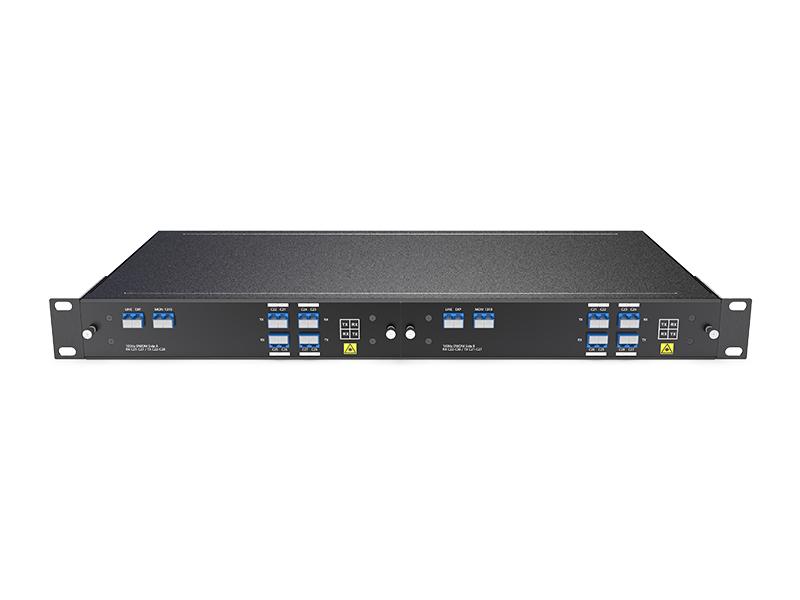

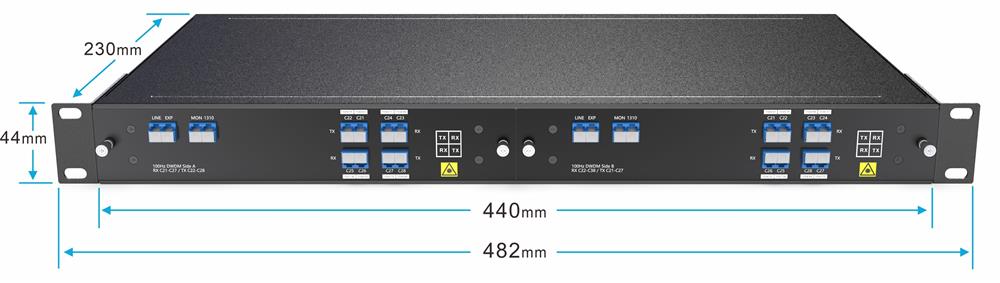

2-Slot 1U Rack
Der Erweiterungsport zur zukünftigen Bandbreitenerhöhung ermöglicht es, die Netzwerkkapazität zu erhöhen, indem er mit dem Leitungsport eines anderen DWDM MUX/DEMUX verbunden wird, der unterschiedliche Wellenlängen unterstützt, ohne dass zusätzliche Glasfasern installiert oder gemietet werden müssen.

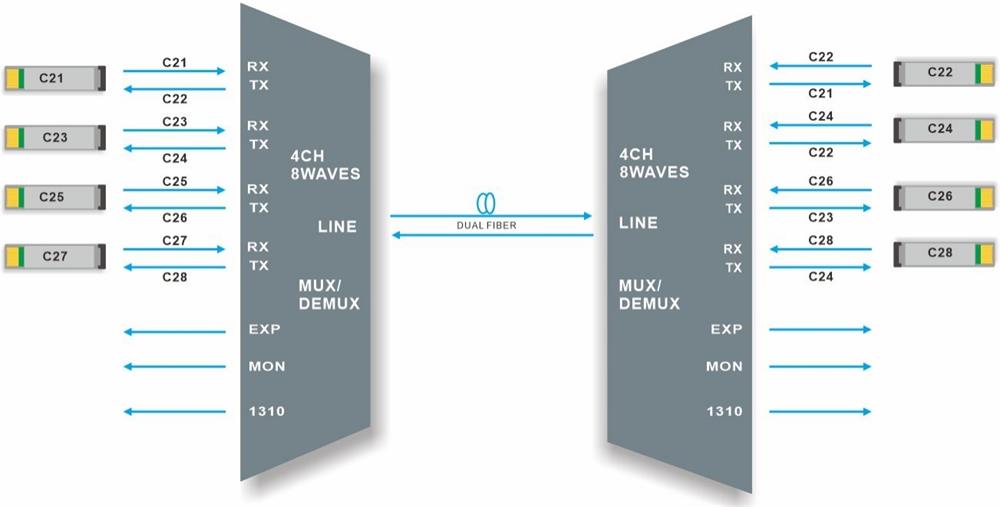

Leitungsverbindung
4-Kanal-DWDM-Multiplexer/Demultiplexer (MUX/DEMUX) Einzelfaserübertragung
4-Kanal-DWDM-MUX/DEMUX unterstützt 4 unterschiedliche Kanäle in einer Glasfaser für die Punkt-zu-Punkt-Übertragung.
Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen.
Produktspezifikation
|
Wellenlänge |
4 Kanäle, 8 Wellen, C21-C28 |
Kanalabstand |
100 GHz (0,8 nm) |
|
Kanalpassband |
±0,11 nm |
Technologie |
TFF (Dünnschichtfilter) |
|
Einfügungsdämpfung@DWDM |
≤ 2,4 dB |
Einfügungsdämpfung am Monitor |
≤ 26 dB |
|
Wellenlänge@1310 |
1260–1360 nm |
Einfügungsdämpfung bei 1310 |
≤ 0,8 dB |
|
Rückgabeverlust |
≥ 45 dB |
Richtwirkung |
≥ 45 dB |
|
Polarisationsmodus Dispersion |
≤ 0,1 ps |
Polarisationsabhängige Verluste |
≤ 0,3 dB |
|
Kanalisolierung |
Angrenzend ≥30dB
|
Temperatur |
Betriebstemperatur -40 bis 85 °C Lagerung -40 bis 85 °C |
|
Nettogewicht |
LGX-Box: 0,5 kg 2-Slot 1U Rack: 2,5 kg |
Abmessungen (H x B x T) |

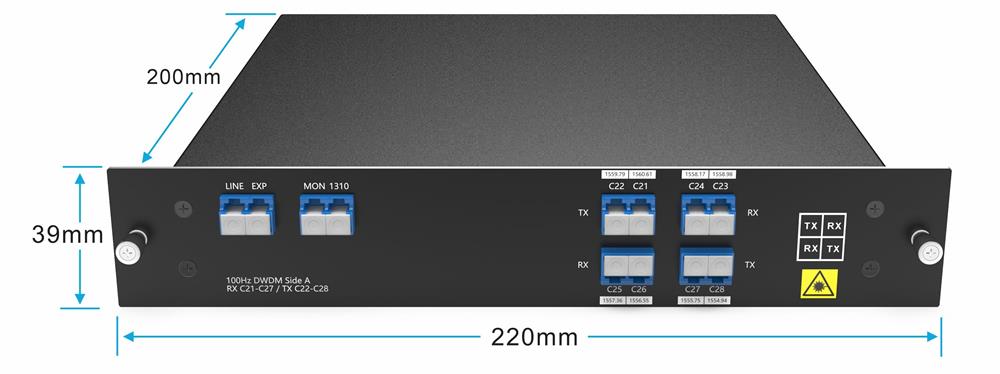

LGX-Verpackung: 220 x 200 x 39 mm 1HE-Rack: 44 x 440 x 230 mm |
Hinweis: Mit Steckverbindern angegeben.
Verpackungsinformationen

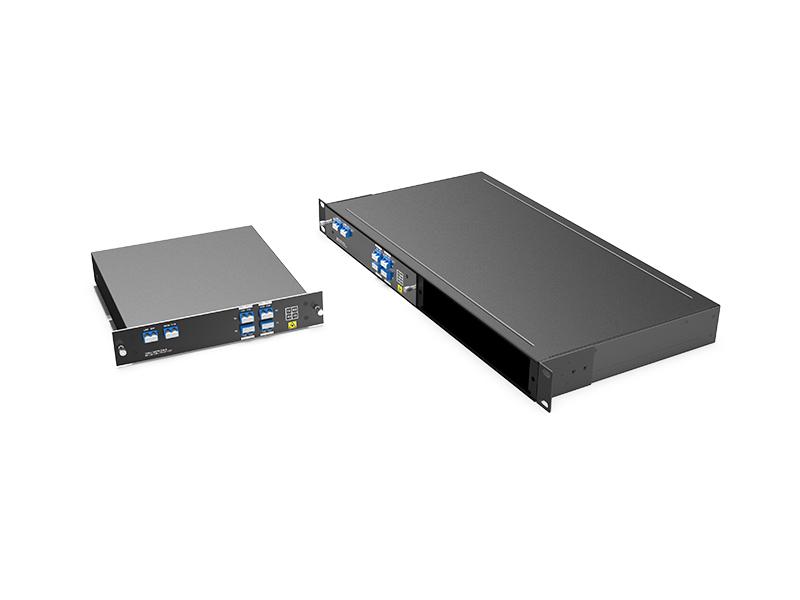

LGX BOX Steckbares 2-Steckplatz-1HE-Rack

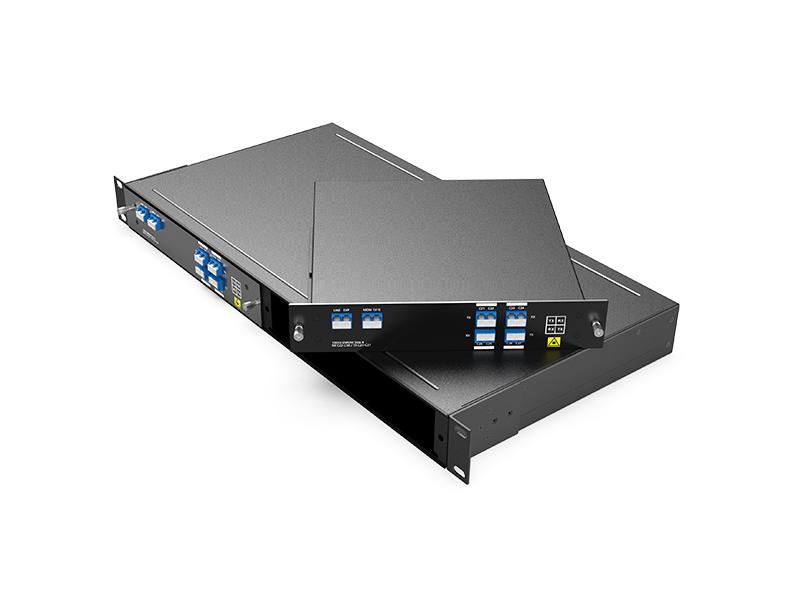

2-Slot 1U Rack für LGX BOX
Bestellinformationen
|
Produktnr. |
Produktbeschreibung |
|
DM8-1U01-C2128-31M-A |
DWDM-Multiplexer/Demultiplexer, 4 Kanäle, 8 Wellen (RX C21–C27/TX C22–C28) mit EXP, 1310 nm und Monitoranschluss, Einzelfaser, LC/UPC, Plug-in-LGX-Box, Seite A |
|
DD8-1U01-C2128-31M-B |
DWDM-Multiplexer/Demultiplexer, 4 Kanäle, 8 Wellen (RX C22-C28/TX C21-C27) mit EXP, 1310 nm und Monitoranschluss, Einzelfaser, LC/UPC, Plug-in-LGX-Box, Seite B |
|
1U02-2LGX |
19-Zoll-1HE-Rack mit 2 Steckplätzen für LGX-Einschubboxen, 440 x 230 x 44 mm |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
