Paralleles optisches Transceiver-Modul der POB48-Serie

The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Das parallele optische Transceiver-Modul der LCC-Serie ist für die schnelle Datenkommunikation über kurze Distanzen und parallele optische Verbindungen konzipiert, beispielsweise für optische Backplanes, Server-zu-Speicher-Array-Verbindungen und Radarverarbeitungssysteme. Es zeichnet sich durch kompakte Größe, geringe elektromagnetische Strahlung und hohe Entstörungseigenschaften aus. Das Modul verfügt über ein LCC-Gehäuse (Leadless Chip Carrier) mit einer standardmäßigen MT/MPO-Pigtail-Glasfaserschnittstelle. Der Betriebstemperaturbereich liegt zwischen -55 °C und +85 °C und unterstützt Einzelkanal-Übertragungsraten von 1,25 Gbit/s bis 10,3125 Gbit/s.

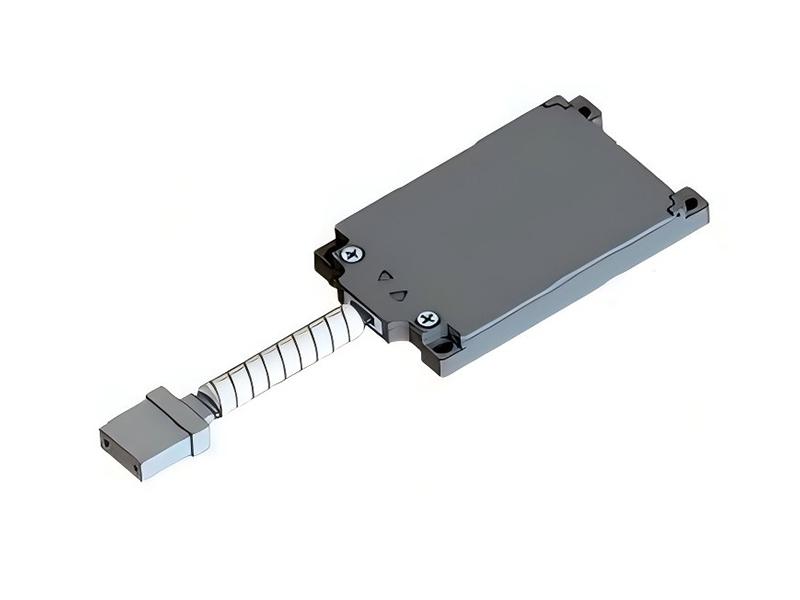

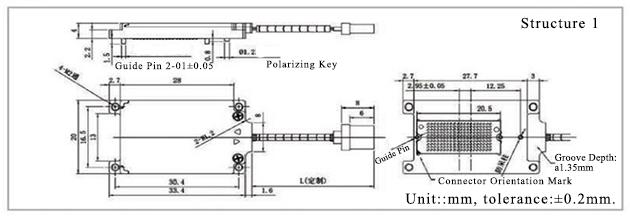

Das Singlemode-Parallel-Optical-Transceiver-Modul der POB-Serie ist für die schnelle Datenkommunikation über große Entfernungen und parallele optische Verbindungen in Anwendungen wie optischen Backplanes, Server-zu-Speicher-Array-Verbindungen und Radarverarbeitungssystemen konzipiert. Es zeichnet sich durch geringe elektromagnetische Strahlung und hohe Entstörungsfähigkeit aus. Das Modul hat kompakte Abmessungen von 27 mm × 27 mm × 7,8 mm, verfügt über einen 10×10-poligen LGA-Anschluss (Land Grid Array) für die elektrische Schnittstelle und unterstützt einen steckbaren optischen Standard-MPO-Anschluss. Der Betriebstemperaturbereich reicht von -40 °C bis +85 °C, mit Einzelkanal-Übertragungsraten von bis zu 10,3125 Gbit/s und einer maximalen Übertragungsdistanz von 10 km.

Das parallele optische Transceiver-Modul der POB24-Serie wurde für Kommandosysteme und Subsysteme der Verteidigungskommunikation entwickelt und ermöglicht die bidirektionale Konvertierung zwischen mehrkanaligen elektrischen und optischen Signalen. Das Modul verfügt über eine hermetisch abgedichtete Mikrosockel-Gehäusestruktur mit einem federbelasteten elektrischen Anschluss und einer 24-adrigen optischen MT/MPO-Schnittstelle. Es arbeitet in einem Umgebungstemperaturbereich von -40 °C bis +85 °C und unterstützt einkanalige Übertragungsraten von 1,25 Gbit/s bis 10,3125 Gbit/s.

Der 1310-nm-Port kann 1G LX/SX, 10G LR, 40G ER4/LR4, 100G LR/ER4/LR4/ZR4 unterstützen; es für vorhandenen Legacy-Verkehr. Der Mon-Port dient zur Netzwerkverbindungsüberwachung oder Stromüberwachung und ermöglicht eine einfache Fehlerbehebung ohne Beeinträchtigung des Datenverkehrs.

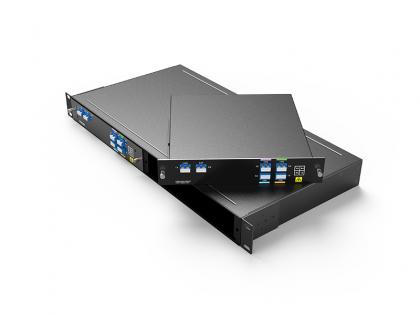

Effizientes Getriebe: Es unterstützt 4 Kanäle mit 100 g Signalen mit zwei Fasergetriebe und bietet eine große Kapazität und einen Übertragungsabstand von bis zu 10 km Skalierbar: Mit einem Expansionsport können Sie die Netzwerkkapazität erhöhen, ohne dass neue optische Fasern erforderlich sind Einfache Installation: Der Stecker - in der LGX -Box ist so ausgelegt, dass sie in einen 2 -Slot -1U -Rack eingebaut ist Ausgezeichnete Leistung: Mit einem Wellenlängenbereich von 1270 - 1330 nm hat es mehrere gute Leistungsindikatoren und kann sich an einen weiten Temperaturbereich anpassen Breite Anwendung: Es ist für mehrere Branchen geeignet, insbesondere in Gebieten mit knappen faserfaserischen Ressourcen Anpassung - freundlich: Spezifische Designs sind verfügbar Sie können uns per E -Mail kontaktieren, um weitere Informationen zu erhalten.
