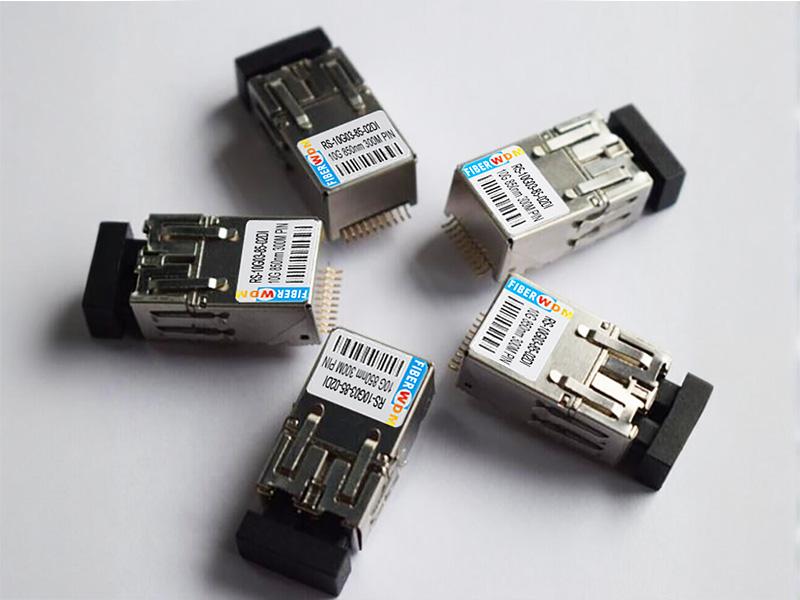

10G Multimode 850nm 10Pin optisches Modul in Industriequalität
RS-10G03-85-02DI
Funktionsbeschreibung
|
Anwendungen
|
Beschreibung
Das bidirektionale, ultrakompakte optische Dualfaser-Transceivermodul RS-10G03-85-02DI integriert die Sende- und Empfangskomponenten in einem kompakten Metallgehäuse, wodurch seine Widerstandsfähigkeit gegen elektromagnetische Störungen deutlich verbessert wird.
Der optische Senderabschnitt verwendet einen Hochleistungs-LD, wobei die Sendesignalpins (TD+ und TD-) dem CML-Schnittstellenstandard entsprechen.
Der optische Empfängerabschnitt besteht aus einer PIN-Fotodiode, einem Vorverstärker mit Transimpedanz und einem Begrenzungsverstärker, wobei die Empfangssignalpins (RD+ und RD-) ebenfalls dem CML-Schnittstellenstandard entsprechen.
Der Signalerkennungs-Pin (SD) folgt dem Standard-LVTTL-Schnittstellenpegel. Über den Sende-Deaktivierungs-Pin (TDIS) kann das Modul in den Energiesparmodus wechseln.
Die Pin-Konfiguration und die Montageabmessungen des Moduls sind vollständig kompatibel mit ähnlichen Produkten von STRATOS. Funktionspins, Montage und Formfaktoren können an die Benutzeranforderungen angepasst werden, was eine flexible Anwendung gewährleistet.
Strenge Prüfungen und Umwelttests garantieren die Zuverlässigkeit und Anpassungsfähigkeit des Moduls. Es ist widerstandsfähig gegen Vibrationen, elektromagnetische Störungen, Feuchtigkeit und extreme Temperaturen. Es eignet sich hervorragend für den Einsatz in der Medizin, der Energieversorgung, in großen Höhen und anderen anspruchsvollen Umgebungen.
Dank seiner kompakten Größe, seines geringen Gewichts und der Ganzmetallkonstruktion ist das Modul lediglich 12 mm hoch und ermöglicht so eine einfache Installation in Platinen oder Gehäusen mit begrenztem Platzangebot.

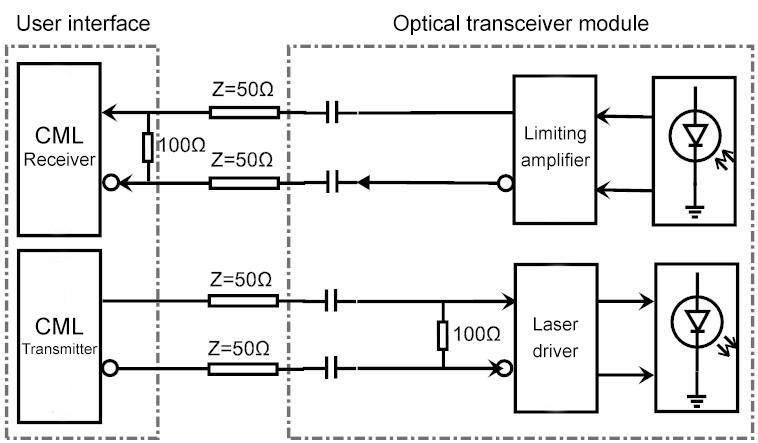

Modulprinzip Blockdiagramm
Modulparameter
Absolute Höchstwerte |
|||||
Parameter |
Symbol |
Mindestwert |
Typischer Wert |
Maximalwert |
Einheit |
Lagertemperatur |
TSTG |
-55 | - | +85 | ℃ |
Löttemperatur |
VERKAUFT |
- | - |
+260 |
℃ |
Lötzeit |
tVERKAUFT |
- | - | 5 | S |
Versorgungsspannung |
VCC |
+3 |
- |
+3,6 |
V |
Dateneingangsspannung |
VI |
-0,5 |
- |
VCC |
V |
Differenzielle Eingangsspannung (Spitze-Spitze) |
VD |
- | - |
2.0 |
V |
Hinweis: 1. Das Modul kann nicht durch die Reflow-Lötmaschine gehen; 2. Nach dem Löten der Stifte darf die Reinigung nicht durch Abspritzen erfolgen, sondern nur durch Abwischen. |
Empfohlene Arbeitsbedingungen |
|||||
Parameter | Symbol | Mindestwert | Typischer Wert | Maximalwert | Einheit |
Arbeitstemperatur |
TA |
-40 |
|
+85 |
℃ |
Versorgungsspannung |
VCC |
+3,3 |
V | ||
Differenzielle Eingangsspannung übertragen (Spitze-Spitze) |
VD |
0,2 |
1 | V | |
Sende-Abschaltspannung |
VTD |
2.0 |
V | ||
Spannungsübertragung aktivieren |
VTEN |
0,8 |
V |
||
Signalempfangsanschluss-Anpassung |
RL |
50 |
Ohm |

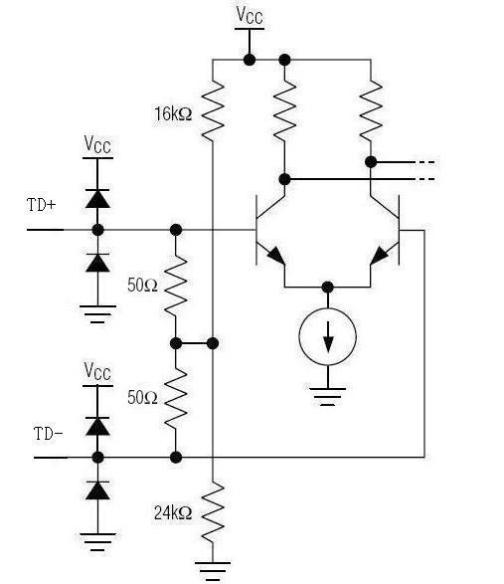

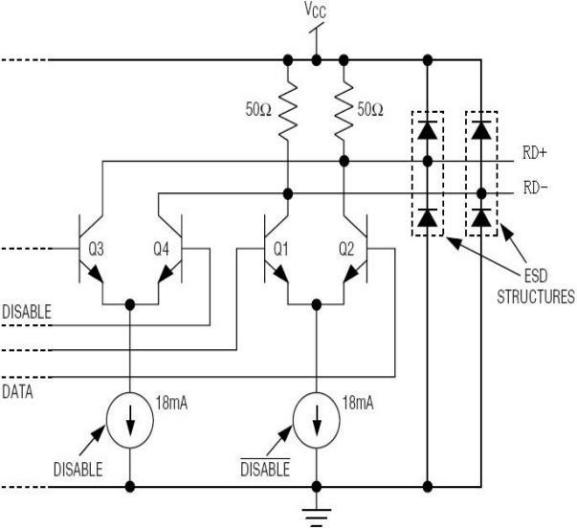

Details zum Dateneingabe-/-ausgabeport
Modulleistung
Übertragungsabschnitt Testbedingungen: VCCTX = 3,3 V, TA = 25 °C, Testmodulrate = 10,3125 Gbit/s, PRBS31 |
|||||
Parameter |
Symbol |
Mindestwert |
Typischer Wert |
Maximalwert |
Einheit |
Datenrate |
Bitrate |
- |
10,3125 Gbit/s |
- | - |
Optische Ausgangsleistung |
Bestellung |
-5 | - | +1 |
dBm |
Optische Ausgangswellenlänge |
λAUS |
840 | 850 | 860 |
nm |
Aussterberate |
ER |
3 | 5 | - |
dB |
Eingangsstrom |
ICC |
- | 120 | 160 |
mA |
Anstiegs-/Abfallzeit des optischen Signals (20 % bis 80 %) |
tRF |
- | - | 0,1 |
ns |
Shake |
Tj |
- | - | 80 | ps |
Abschaltspannung senden |
VD |
2.0 | - |
VCC |
V |
Spannungsübertragung aktivieren |
VEN |
- | - | 0,8 | V |
Empfangsbereich Testbedingungen: VCCRX = 3,3 V, TA = 25 °C, Testmodulrate = 10,3125 Gbit/s, PRBS31 |
|||||
Parameter |
Symbol |
Mindestwert |
Typischer Wert |
Maximalwert |
Einheit |
Empfangsempfindlichkeit |
S | - | - | -10 |
dBm |
Shake |
Tj |
- | - | 80 |
ps |
Anstiegs-/Abfallzeit des optischen Signals (20 % bis 80 %) |
tR,F |
- | - | 100 |
ps |
Optische Modulationsamplitude |
OMA |
30 | - | - |
μW |
Optischer Eingangswellenlängenbereich |
λIN |
840 | - | 860 |
nm |
Optische Rückflussdämpfung |
ORL |
12 | - | - |
dB |
Eingangsstrom |
ICC |
- | 70 | 120 |
mA |
Arbitrierungszeit der Signalerkennung |
tSDAS |
- |
<10 |
50 |
μs |
Timeout-Zeitraum für die Signalerkennung |
TSDDA |
- |
<10 |
50 |
μs |
Arbitrierungsebene für Signalerkennungsfehler |
SDOFF |
-21 | - | - |
dBm |
Signalerkennungs-Arbitrierungsebene |
SDON |
- | - | -19 |
dBm |
Verzögerung bei der Signalerkennung |
HYS |
2 | - | 4 |
dB |
Empfangsdatenausgabe mit niedrigem Pegel |
VOL-VCC |
-1,810 |
- |
-1,475 |
V |
Empfangsdatenausgabe High-Pegel |
VOH-VCC |
-1,165 |
- |
-0,880 |
V |
Pin-Definition

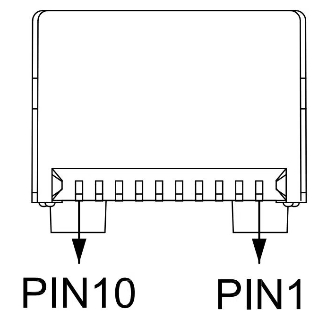

Seitenansicht
STIFT |
Symbol |
Typ |
Beschreibung |
1 |
TD+ |
CML, Eingabe |
Eingabedaten zum Weiterleitungsterminal |
2 |
Masse |
Liefern |
Boden |
3 |
TD- |
CML, Eingabe |
Rückwärts-Endeingang zum Senden von Daten |
4 |
VCCTX |
Liefern |
Stromquelle |
5 |
LOS |
LVTTL, Ausgabe |
Signalverlustausgang |
6 |
TxDIS |
LVTTL, Eingang |
Senden Sie den Eingang für das Herunterfahrensignal |
7 |
RD+ |
CML, Ausgabe |
Positiver Anschlussausgang der empfangenen Daten |
8 |
SDA |
LVTTL, E/A |
IIC-Kommunikationsport |
9 |
RD- |
CML, Ausgabe |
Rückwärtsterminalausgabe der empfangenen Daten |
10 |
SCL |
LVTTL, E/A |
IIC-Kommunikationsport |
Hinweis: 2. Wenn die Funktion TX_DISABLE verwendet wird, sollte der TDIS-Pin auf die Stromversorgung hochgezogen werden, um einen hohen Pegel an diesem Pin aufrechtzuerhalten. Wenn die Funktion TX_DISABLE nicht verwendet wird, sollte der TDIS-Pin auf Masse heruntergezogen werden, um einen niedrigen Pegel an diesem Pin aufrechtzuerhalten. Er darf nicht schwebend gelassen werden, da dies sonst zu einem anormalen Modulbetrieb führen kann.

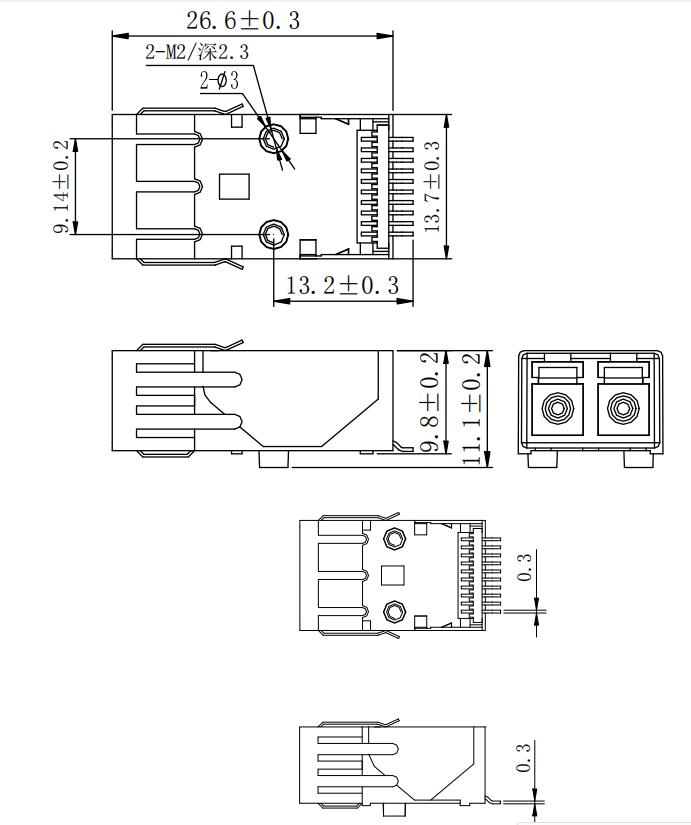

Maßzeichnung (mm)
Modulinstallationsdiagramm (Draufsicht) (mm)

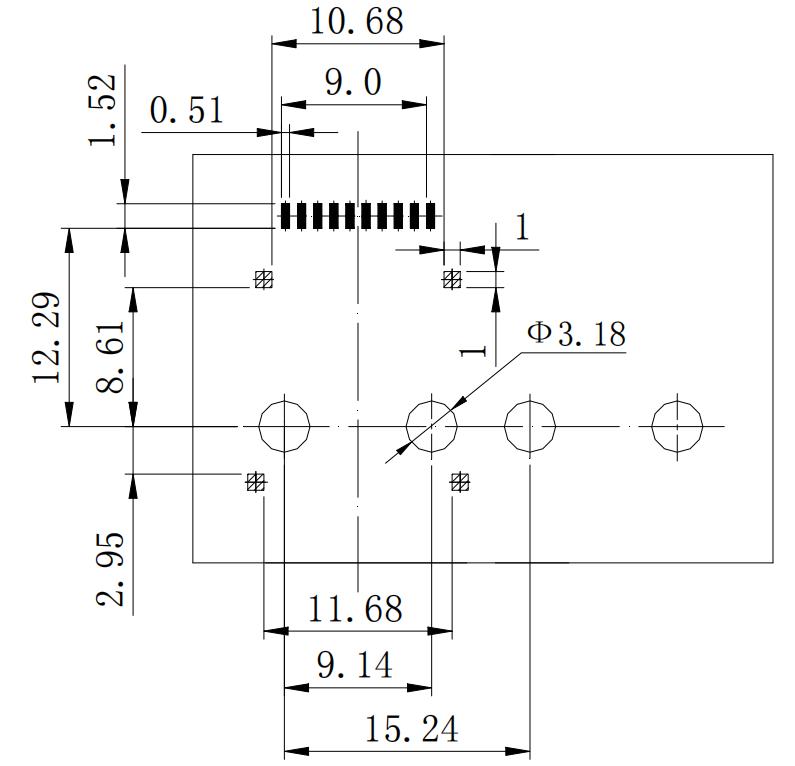

Maßzeichnung für die Leiterplattenmontage (In den in der Abbildung schraffierten Bereichen ist keine Verdrahtung zulässig)

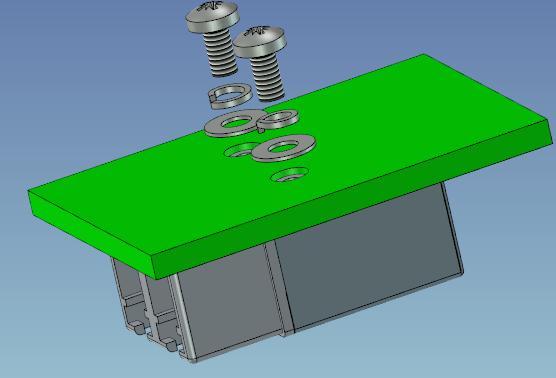

Modulinstallationsdiagramm

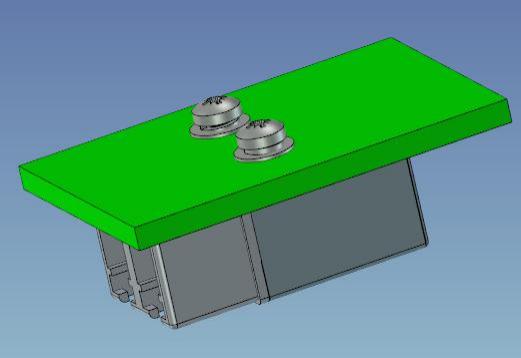

Modulinstallationsdiagramm

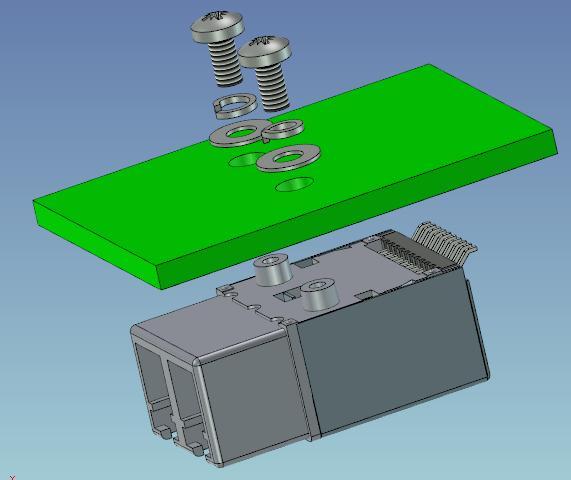

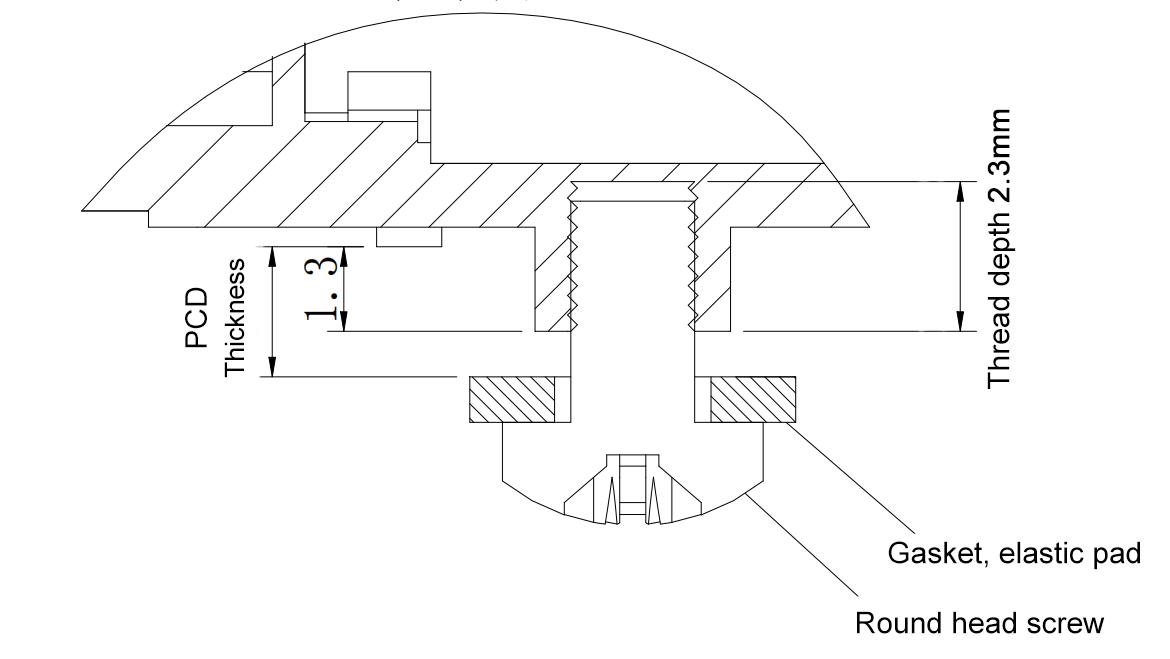

Die Spezifikationen und Mengen der für die Modulmontage ausgewählten Schrauben, Unterlegscheiben und Federscheiben finden Sie in der Modulschraubenmontagetabelle.
Beispiel: Wenn die Leiterplattendicke 2,0 mm beträgt, wählen Sie 1 Rundkopfschraube M2 x 4 mm + 1 φ2-Unterlegscheibe + 1 φ2-Federscheibe pro Montageloch.
Wenn die Leiterplattendicke 1,6 mm beträgt, wählen Sie 1 Rundkopfschraube M2 x 3 mm + 1 φ2-Unterlegscheibe + 1 φ2-Federscheibe pro Montageloch.
Tabelle zur Installation der Modulschrauben |
|||||||
NEIN. |
Leiterplattendicke |
Schrauben |
Waschmaschine |
Federscheibe |
|||
Spezifikationen |
Menge |
Spezifikationen |
Menge |
Spezifikationen |
Menge | ||
1 |
1.6 |
Rundkopf M2×3mm |
1 |
φ2 |
1 |
φ2 |
1 |
2 | 2.0 |
Rundkopf M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
3 | 2.2 |
Rundkopf M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
4 | 2.5 |
Rundkopf M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
Bestellinformationen
Teilenummer |
Produktbeschreibung |
RS-10G03-85-02DI |
Dualfaser 10G Multimode 850 nm 300 m 10-poliges Mini-Optik-Transceivermodul in Industriequalität |
