Produkteigenschaften

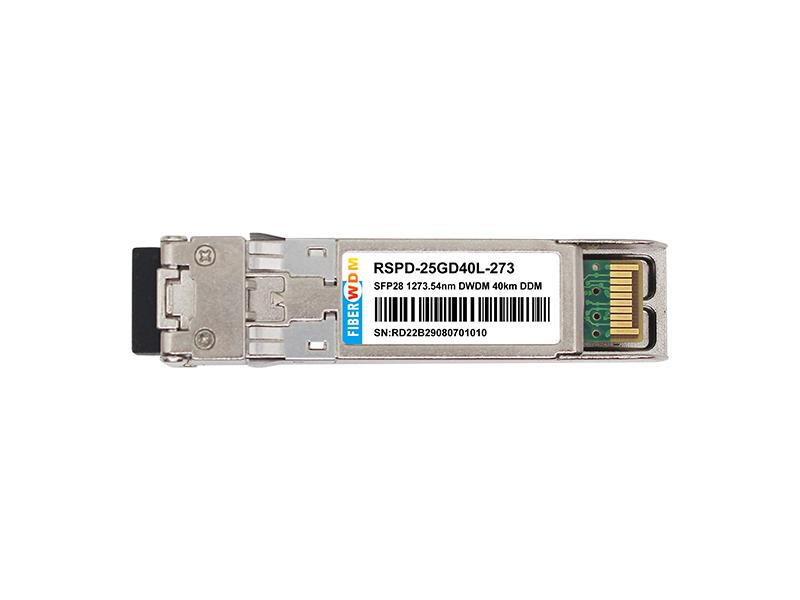

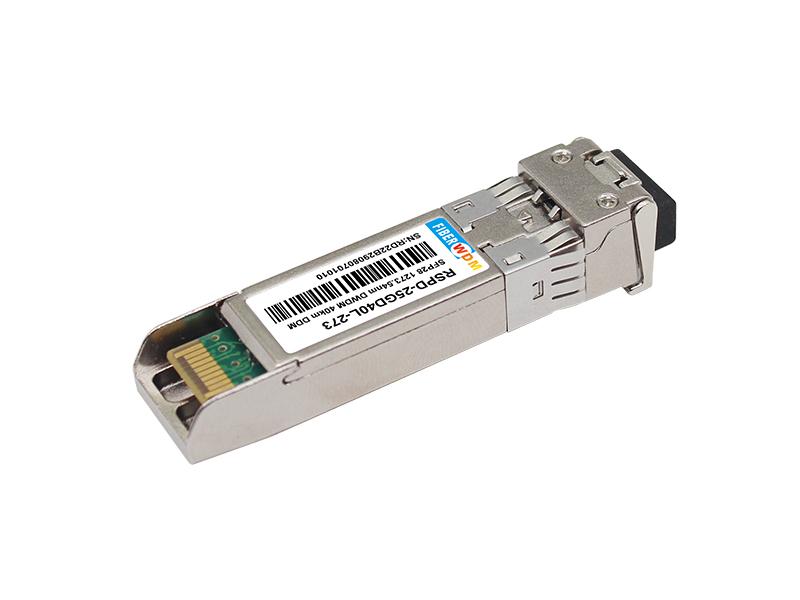

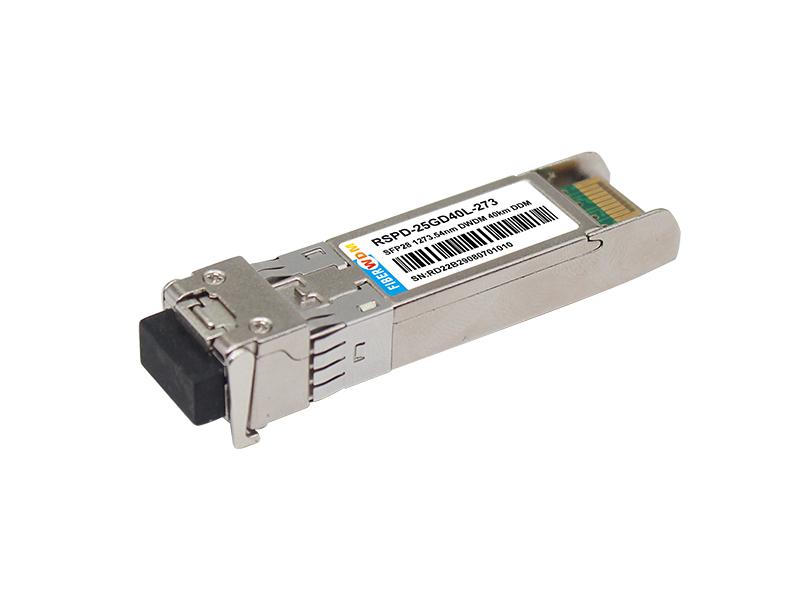

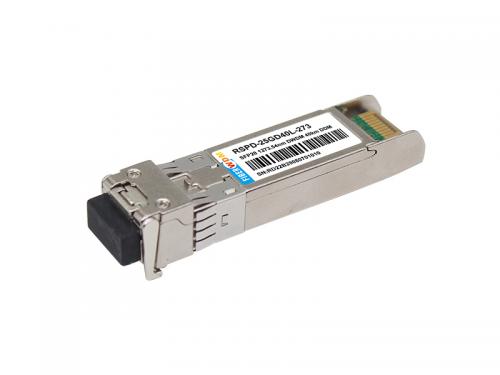

25 Gbit/s SFP28 LAN-WDM-Transceiver, DML&APD Singlemode, 40 km Reichweite
RSPD-25GDL40-XXX
Anwendungen
Beschreibung
Die SFP28-Transceiver sind leistungsstarke, kostengünstige Module, die eine Datenrate von 25,78 Gbit/s und eine Übertragungsdistanz von 40 km mit SMF unterstützen.
Der Transceiver besteht aus drei Teilen: einem gekühlten DML-Lasersender, einer APD-Fotodiode mit integriertem Transimpedanz-Vorverstärker (TIA) und einer MCU-Steuereinheit. Alle Module erfüllen die Lasersicherheitsanforderungen der Klasse I.
Die Transceiver sind mit den digitalen Diagnosefunktionen SFP Multi-Source Agreement und SFF-8472 kompatibel.

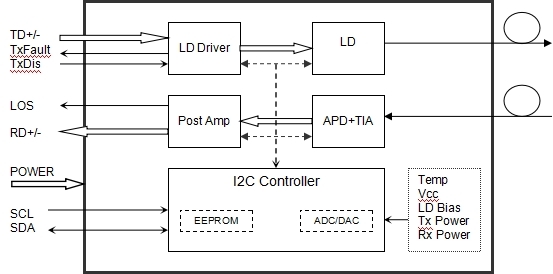

Transceiver-Funktionsdiagramm
Absolute Höchstwerte
Parameter |
Symbol |
Mindest. |
Typ. |
Max. |
Einheit |
Lagertemperatur |
Ts |
-40 |
- | 85 | ℃ |
Relative Luftfeuchtigkeit |
RH |
5 |
- | 95 | % |
Versorgungsspannung |
VCC |
-0,3 | - | 4 | V |
Signaleingangsspannung |
VSI |
Vcc-0,3 |
- |
Vcc+0,3 |
V |
Empfohlene Betriebsbedingungen
Parameter |
Symbol |
Mindest. |
Typ. |
Max. |
Einheit |
Notiz |
Gehäusebetriebstemperatur |
Tcase |
0 |
70 |
℃ | ||
Versorgungsspannung |
VCC |
3.14 | 3.3 | 3.47 | V | |
Stromversorgungsstrom |
ICC |
600 |
mA |
|||
Datenrate |
BR |
25,78 |
Gbit/s |
TX-Rate/RX-Rate |
||
Übertragungsdistanz |
TD | 40 | Km | |||
Gekoppelte Faser |
Singlemode-Glasfaser |
9/125 µm SMF |
Optische Eigenschaften
Parameter |
Symbol |
Mindest. |
Typ. |
Max. |
Einheit |
Notiz |
Sender |
||||||
Spurwellenlängen (Bereich) |
1272,55 bis 1274,54 1276,89 bis 1278,89 1281,25 bis 1283,27 1285,65 bis 1287,69 1290.07 bis 1292.12 1294,53 bis 1296,59 1299,02 bis 1301,09 1303,54 bis 1305,63 1308.09 bis 1310.19 |
nm | ||||
Durchschnittliche Startleistung |
Bestellung |
0 | - | +6,0 |
dBm |
|
Durchschnittliche Startleistung (Laser aus) |
Poff |
- | - |
-30 |
dBm |
|
Spektrumbandbreite (-20 dB) |
Dl |
- | - | 1 | nm | |
Seitenmodus-Unterdrückungsverhältnis |
SMSR |
30 | - | - | dB | |
Sender- und Dispersionsstrafe |
TDP | - | - | 1 | dB | |
Aussterberate |
ER | 3.5 | - | - | dB | |
Output-Augenmaske |
Kompatibel mit IEEE 802.3cc |
Anmerkung (2) |
||||
Empfänger |
||||||
Optische Eingangswellenlänge |
λIN |
1272,55 | 1310.19 | nm | ||
Empfängerempfindlichkeit-AVG |
PSens |
-19 |
dBm |
Anmerkung (1) |
||
Empfängerempfindlichkeit-OMA |
PSens-OMA |
-18,2 |
dBm |
Anmerkung (1) |
||
Eingangssättigungsleistung (Überlastung) |
PSAT |
-4 |
dBm |
Anmerkung (1) |
||
Empfängerreflexion |
-26 |
dB |
||||
Signalverlustbehauptung |
PA |
-30 |
dBm |
|||
Signalverlust aufheben |
PD |
-20 |
dBm |
|||
LOS-Hysterese |
PHys |
0,5 |
dB |
Notiz:
Notiz ( 1 ): BER ≤ 5 X 10 -5
Eigenschaften der elektrischen Schnittstelle
Eigenschaften der elektrischen Hochgeschwindigkeitsschnittstelle
Parameter |
Symbol |
Mindest |
Typ |
Max |
Einheit |
Hinweise |
Sender |
||||||
Differenzieller Eingangshub |
Vin(pp) |
190 | 700 |
mV |
||
Differenzieller Eingangsrückflussverlust (min.) |
RLd(f) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
dB |
|||
Differenzial-zu-Gleichtakt-Eingang Rückflussdämpfung (min) |
RLdc(f) |
22-20 (f/25,78), 0,01 ≤ f < 12,89 15-6(f/25.78), 12.89≤f<19 |
dB |
|||
Differenzielle Terminierungsfehlanpassung |
Tm |
10 | % | |||
Augenbreite |
Igitt |
0,46 |
Benutzeroberfläche |
|||
Angewandter pk-pk-Sinusjitter |
Ppj |
Gemäß IEEE 802.3bm |
||||
Augenhöhe |
Äh |
95 |
mV |
|||
Gleichtaktspannung |
DCv |
-350 |
2850 |
mV |
||
Empfänger |
||||||
Differenzieller Datenausgangshub |
Vout (pp) |
300 |
- | 850 |
mV |
- |
Augenbreite |
Igitt |
0,57 |
- | - |
Benutzeroberfläche |
- |
Vertikaler Augenschluss |
Vec |
- |
- | 5.5 |
dB |
- |
Differenzieller Ausgangsrückflussverlust (min.) |
RLd(f) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
dB |
- | ||
Rückflussdämpfung bei der Umwandlung von Gleichtakt- in Differenzmodus (min.) |
RLdc(f) |
22-20 (f/25,78), 0,01 ≤ f < 12,89 15-6(f/25.78), 12.89≤f<19 |
dB |
- | ||
Differenzielle Terminierungsfehlanpassung |
Tm |
- |
- | 10 |
% |
- |
Übergangszeit, 20 % bis 80 % |
Tr/Tf |
12 |
- | - |
ps |
20 % bis 80 % |
Eigenschaften der elektrischen Schnittstelle mit niedriger Geschwindigkeit
Parameter |
Symbol |
Mindest. |
Typ. |
Max. |
Einheit |
Sender |
|||||
Senderfehlerausgang - Hoch |
VFehlerH |
2 | - |
Vcc+0,3 |
V |
Senderfehlerausgang - Niedrig |
VFehlerL |
0 | - | 0,8 |
V |
Sender-Deaktivierungsspannung – hoch |
VDisH |
2 | - |
Vcc+0,3 |
V |
Sender-Deaktivierungsspannung – niedrig |
VDisL |
0 | - | 0,8 |
V |
Empfänger |
|||||
LOS-Ausgangsspannung hoch |
VLOSH |
2 | - |
Vcc+0,3 |
V |
LOS-Ausgangsspannung niedrig |
VLOSL |
0 | - | 0,8 |
V |
Zeitmessung und Elektrik
Parameter |
Symbol |
Mindest |
Typisch |
Max |
Einheit |
Tx-Deaktivierungsnegierungszeit |
Tonne |
1 |
MS |
||
Tx-Deaktivierungsbestätigungszeit |
t_aus |
10 |
µs |
||
Zeit bis zur Initialisierung, einschließlich Zurücksetzen des Tx-Fehlers |
t_init |
300 |
MS |
||
Tx-Fehlerbestätigungszeit |
t_Fehler |
100 |
µs |
||
Tx deaktivieren zum Zurücksetzen |
t_reset |
10 |
µs |
||
LOS-Bestätigungszeit |
t_loss_on |
100 |
µs |
||
LOS-Deaktivierungszeit |
t_loss_off |
400 |
µs |
||
Serielle ID-Taktrate |
f_serial_clock |
100 | 400 |
KHz |
|
MOD_DEF (0:2)-Hoch |
VH |
2 |
Vcc |
V |
|
MOD_DEF (0:2)-Niedrig |
VL |
0,8 |
V |
Diagnose
Parameter |
Reichweite |
Einheit |
Genauigkeit |
Kalibrierung |
Temperatur |
0 bis 70 |
℃ |
±3 °C |
Intern |
Stromspannung |
3,0 bis 3,6 |
V |
±3 % |
Intern |
Vorspannungsstrom |
0 bis 100 |
mA |
±10 % |
Intern |
TX-Leistung |
0 bis 6 |
dBm |
±3 dB |
Intern |
RX-Leistung |
-19 bis -4 |
dBm |
±3 dB |
Intern |

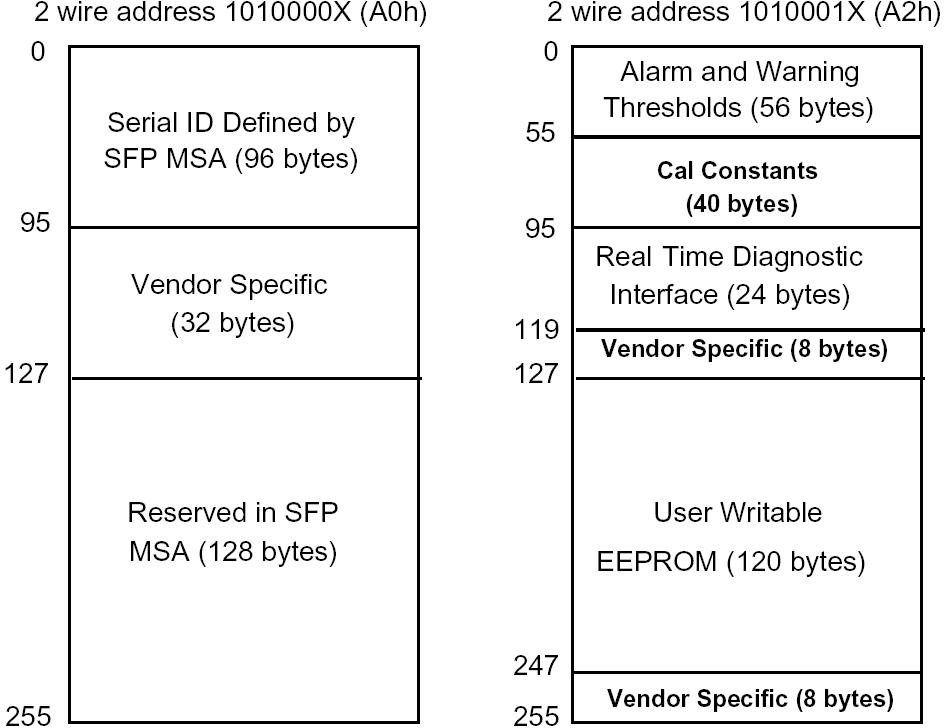

Digitale Diagnosespeicherkarte
Die Transceiver stellen über die 2-Draht-Seriell-Schnittstelle (SCL, SDA) serielle ID-Speicherinhalte und Diagnoseinformationen über die aktuellen Betriebsbedingungen bereit.
Die Diagnoseinformationen mit interner oder externer Kalibrierung sind alle implementiert, einschließlich der Überwachung der empfangenen Leistung, der Überwachung der gesendeten Leistung, der Überwachung des Ruhestroms, der Überwachung der Versorgungsspannung und der Temperaturüberwachung.
Das spezifische Datenfeld der digitalen Diagnosespeicherkarte ist wie folgt definiert.

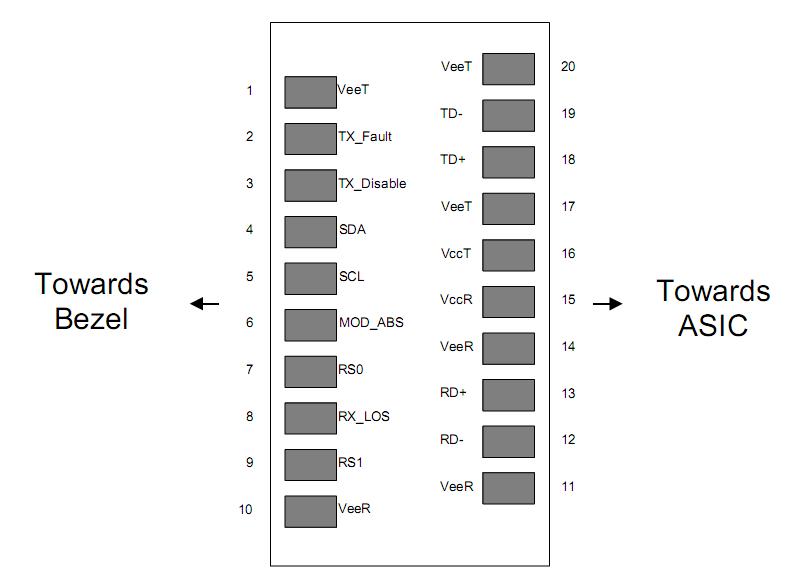

Pin-Beschreibungen
Stift |
Signalname |
Beschreibung |
Steckersequenz. |
Hinweise |
1 |
VEET |
Sendererdung |
1 | |
2 |
TX-FEHLER |
Senderfehleranzeige |
3 |
Anmerkung 1 |
3 |
TX DEAKTIVIEREN |
Sender deaktivieren |
3 |
Anmerkung 2 |
4 |
SDA |
SDA-Serielles Datensignal |
3 | |
5 |
SCL |
SCL-Serielles Taktsignal |
3 | |
6 |
MOD_ABS |
Modul fehlt. Im Modul geerdet |
3 | |
7 |
RS0 |
Nicht verbunden |
3 | |
8 |
LOS |
Signalverlust |
3 |
Anmerkung 3 |
9 |
RS1 |
Nicht verbunden |
3 | |
10 |
VEER |
Empfängermasse |
1 | |
11 |
VEER |
Empfängermasse |
1 | |
12 |
RD- |
Rechnung empfangene Daten |
3 |
Anmerkung 4 |
13 |
RD+ |
Empfangene Daten |
3 |
Anmerkung 4 |
14 |
VEER |
Empfängermasse |
1 | |
15 |
Videorekorder |
Empfängerstromversorgung |
2 | |
16 |
VCCT |
Transmitter-Stromversorgung |
2 | |
17 |
VEET |
Sendererdung |
1 | |
18 |
TD+ |
Daten übertragen (Eingang) |
3 |
Anmerkung 5 |
19 |
TD- |
Rechnung Daten übertragen Eingang |
3 |
Anmerkung 5 |
20 |
VEET |
Sendererdung |
1 |
Hinweise:
Plug Seq.: Pin-Einstecksequenz während des Hot Plugging.
1) TX Fault ist ein Open-Collector-Ausgang, der mit einem 4,7 kΩ bis 10 kΩ Widerstand auf der Hostplatine auf eine Spannung zwischen 2,0 V und Vcc+0,3 V hochgezogen werden sollte. Logisch 0 zeigt normalen Betrieb an; logisch 1 zeigt einen Laserfehler an. Im Low-Zustand wird der Ausgang auf unter 0,8 V gezogen.
2) Laserausgang deaktiviert bei TDIS >2,0 V oder offen, aktiviert bei TDIS <0,8 V.
3) LOS ist ein Open-Collector-Ausgang. Er sollte mit 4,7 kΩ bis 10 kΩ auf der Hostplatine auf eine Spannung zwischen 2,0 V und 3,6 V hochgezogen werden. Logisch 0 bedeutet Normalbetrieb; logisch 1 bedeutet Signalverlust.
4) RD-/+: Dies sind die differentiellen Empfängerausgänge. Es handelt sich um intern AC-gekoppelte 100-Ω-Differenzleitungen, die am Benutzer-SERDES mit 100 Ω (differentiell) abgeschlossen werden sollten.
5) TD-/+: Dies sind die differentiellen Sendereingänge. Es handelt sich um intern AC-gekoppelte Differenzleitungen mit 100Ω Differenzialabschluss im Modul.

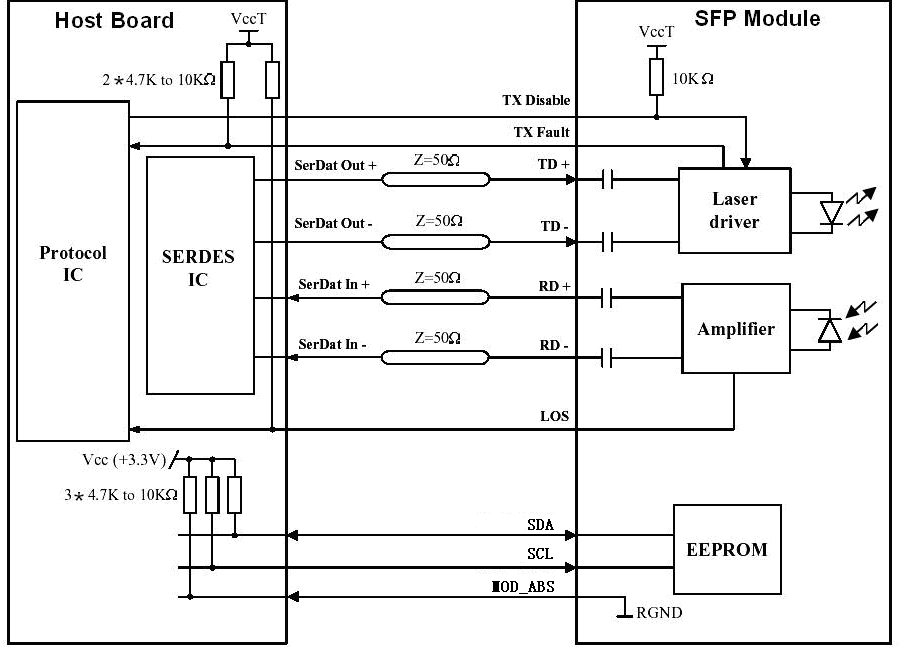

R empfohlene Schnittstellenschaltung

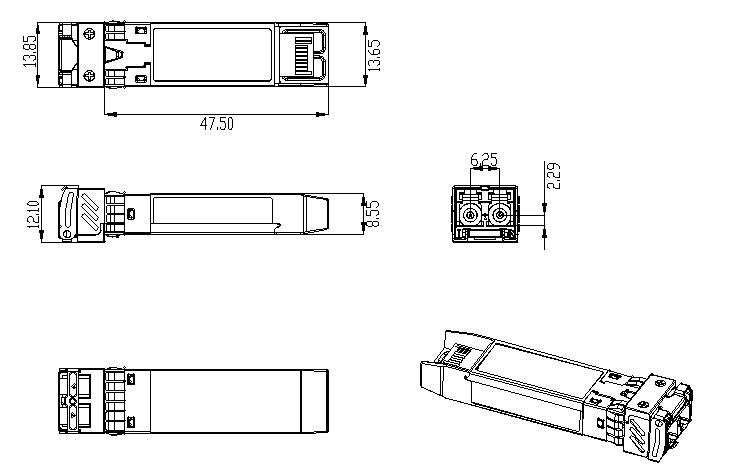

Mechanische Abmessungen

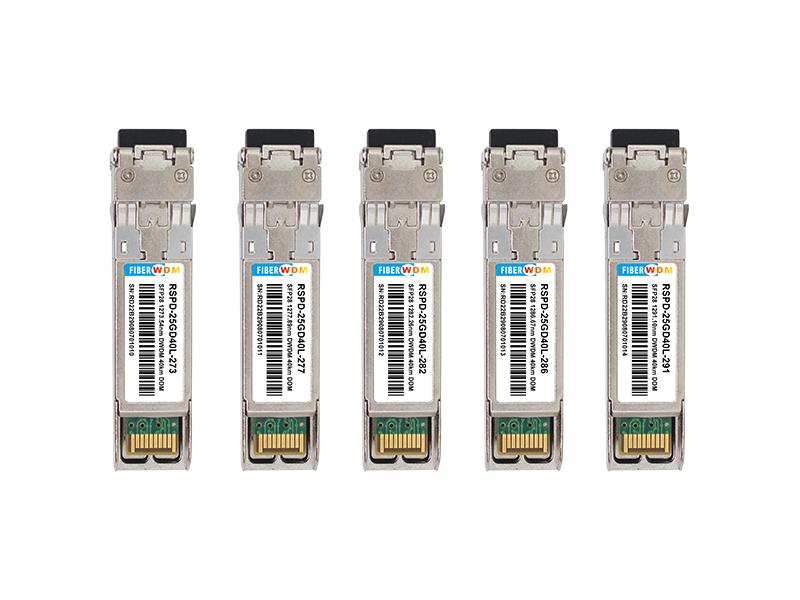

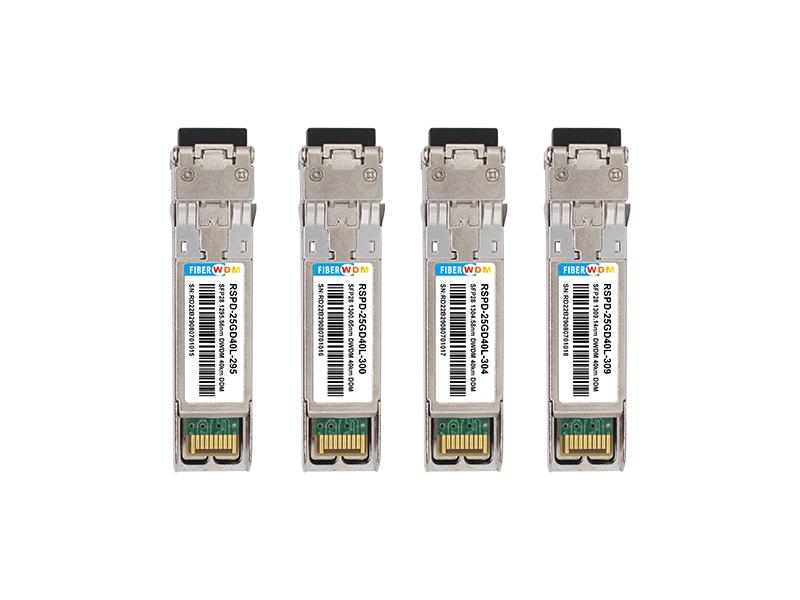

Bestellinformationen
Teilenummer |
Produktbeschreibung |
RSPD-25GD40L-273 |
SFP28 1273,54 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-277 |
SFP28 1277,89 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-282 |
SFP28 1282,26 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-286 |
SFP28 1286,67 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-291 |
SFP28 1291,10 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-295 |
SFP28 1295,56 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-300 |
SFP28 1300,05 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-304 |
SFP28 1304,58 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
RSPD-25GDL40-309 |
SFP28 1309,14 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C bis +70 °C, mit DDM |
