Der 1600G OSFP1600 2xDR4 Transceiver ist für die Übertragung und den Empfang serieller optischer Datenverbindungen mit einer Datenrate von bis zu 212,5 Gbit/s (pro Kanal) im PAM4-Modulationsformat über Singlemode-Faser ausgelegt. Es handelt sich um ein kompaktes, im laufenden Betrieb wechselbares Transceiver-Modul mit integriertem Hochleistungsmodulator Sipho. Es ist kompatibel mit den 1600G-Ethernet-Spezifikationen und OSFP MSA.

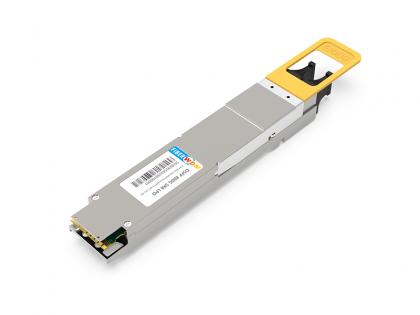

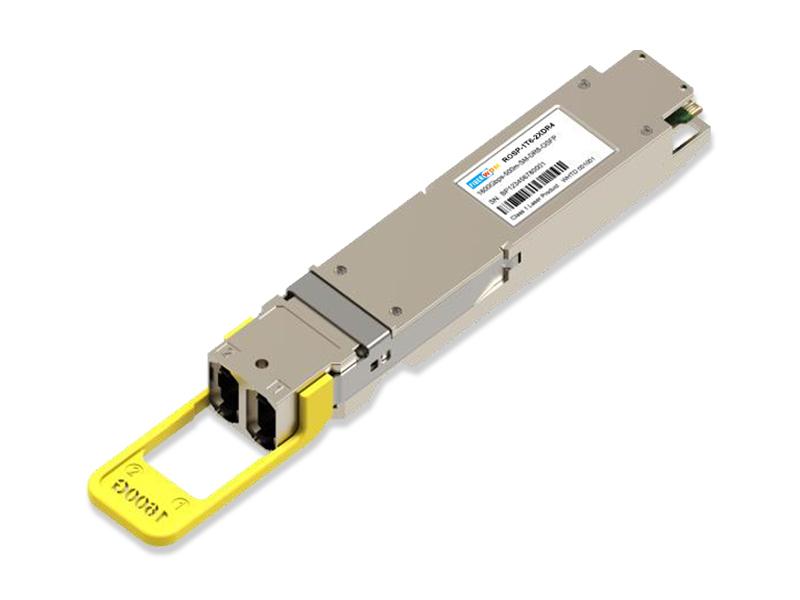

1600G OSFP1600 2xDR4 500M 1.6T optischer Transceiver
RO-1T6-2DR4
Der 1600G OSFP1600 2xDR4 Transceiver ist für die Übertragung und den Empfang serieller optischer Datenverbindungen mit einer Datenrate von bis zu 212,5 Gbit/s (pro Kanal) im PAM4-Modulationsformat über Singlemode-Faser ausgelegt. Es handelt sich um ein kompaktes, im laufenden Betrieb wechselbares Transceiver-Modul mit integriertem Hochleistungsmodulator Sipho. Es ist kompatibel mit den 1600G-Ethernet-Spezifikationen und OSFP MSA.
Merkmale
|
Anwendungen
|
Standards
|
Spezifikationen
(Getestet unter empfohlenen Betriebsbedingungen, sofern nicht anders angegeben)
|
Parameter |
Min |
Typ |
Max |
Einheit |
Anmerkungen |
|
Übertragungseigenschaften |
|||||
|
Signalrate |
106,25 -50 ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Modulationsformat |
PAM4 |
||||
|
Wellenlänge |
1304,5 |
1311 |
1317,5 |
nm |
|
|
Seitenmodenunterdrückungsverhältnis (SMSR) |
30 |
dB | |||
|
Durchschnittliche Startleistung |
-3,3 A |
4 |
dBm |
||
|
Äußere optische Modulationsamplitude (OMA) äußere ) |
4.2 |
dBm |
|||
|
Äußere optische Modulationsamplitude (OMA) äußere ) |
|||||
|
für TDECQ < 0,9 dB |
-0,3 |
dBm |
|||
|
für 0,9 dB ≤ max(TECQ, TDECQ) ≤ 3,4 dB |
-1,2 + max(TECQ,TDECQ) |
dBm |
|||
|
Sender- und Dispersionsaugenverschluss für PAM4(TDECQ) |
3.4 | dB | |||
|
Aussterbeverhältnis |
3,5 |
dB |
|||
|
Sender-Übergangszeit |
8 |
ps |
|||
|
Durchschnittliche Sendeleistung des AUS-Senders |
-15 |
dBm |
|||
|
RIN 21.4 OMA |
-139 |
dB/Hz |
|||
|
Toleranz gegenüber optischem Rückfluss |
21.4 |
dB |
|||
|
Senderreflexion |
-26 |
dB |
|||
|
Empfangseigenschaften |
|||||
|
Signalrate |
106,25 -50 ppm |
106,25 |
106,25 +50 ppmc |
GBd |
|
|
Modulationsformat |
PAM4 |
|
|||
|
Wellenlänge |
1304,5 |
1311 |
1317,5 |
nm |
|
|
Schadensschwelle |
5 |
dBm |
|||
|
Durchschnittliche Empfangsleistung |
-5,8 D |
4 |
dBm |
||
|
Empfangsleistung (OMA) äußere ) |
4.2 |
dBm |
|||
|
Empfängerreflexion |
-26 |
dB |
|||
|
Parameter |
Min |
Typ |
Max |
Einheit |
|
Empfängerempfindlichkeit (OMA) äußere ) für TECQ < 0,9 dB |
-3,4 |
dBm |
||
|
für 0,9 dB ≤ TECQ ≤ SECQ |
-4,3+TECQ |
dBm |
||
|
Belastete Empfängerempfindlichkeit (OMA) äußere ) |
-0,9 |
dBm |
||
|
Bedingungen des Empfindlichkeitstests für den belasteten Empfänger: |
||||
|
Stressbedingter Lidschluss bei PAM4 (SECQ) |
3.4 |
dB |
||
|
OMAouter jeder Aggressorspur |
2.9 |
dBm |
||
Bestellinformationen
|
Teilenummer |
Spezifikationen |
Anwendung |
||||||||
|
Paket |
Datenrate |
Modulator |
Optische Leistung |
Detektor |
Empfindlichkeit |
Temp |
Erreichen |
Andere |
||
|
RO-1T6-2DR4 |
OSFP 1600 |
1600G |
Jack |
-3,3 bis 4 dBm |
PD |
<-3,4 dBm @2,4E-4 |
15~70℃ |
500 m |
RoHS |
Ethernet |
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Einheit |
Min |
Max |
|
Lagertemperatur |
Ts |
℃ | -20 | +85 |
|
Relative Luftfeuchtigkeit |
RH |
% | 5 | 85 |
|
Versorgungsspannung |
Vcc |
V | -0,3 | +3,6 |
Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Einheit |
Min |
Typ |
Max |
|
Betriebstemperatur des Gehäuses |
Tc |
℃ | 15 | 70 | |
|
Versorgungsspannung |
Vcc |
V |
3.135 |
3.3 | 3,465 |
|
Stromverbrauch |
PC |
W | 30 |
Optische Schnittstelle

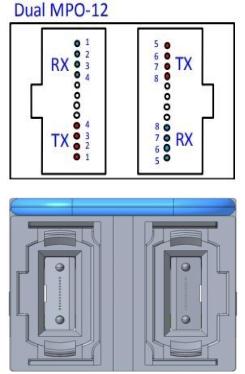

Abbildung 1. Optische Spurensequenz
Notiz: Die optische Schnittstelle ist 8°APC Dual MPO-12. Die Spurenreihenfolge ist wie in Abbildung 1 dargestellt.
Prinzipdiagramm
Abbildung 2. Modulprinzipdiagramm
Definition von elektrischen Anschlüssen
|
Parameter |
Min |
Typ |
Max |
Einheit |
Anmerkungen |
|
Versorgungsspannung |
3.135 |
3,465 |
V |
||
|
Signalrate, pro Fahrspur |
106,25 -50 ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Moduleingangseigenschaften |
|||||
|
differentielle Spitzen-Spitze-Eingangsspannungstoleranz |
1200 |
mV |
TP1a |
||
|
Spitze-Spitze-Gleichtaktspannungstoleranz (min.) Niederfrequenz, VCMLF Vollband, VCMFB |
32 80 |
mV |
TP1a |
||
|
Differenzielle Abschlussabweichung |
10 | % |
TP1 |
||
|
Modul-Eingangstoleranz |
Siehe IEEE P802.3dj™/D1.1 176E.6.12 & 176E.6.13 |
TP1a |
|||
|
einseitige Spannungstoleranz |
-0,4 |
3.3 | V |
TP1a |
|
|
Gleichtaktspannungstoleranz |
-0,35 | 2,85 | V |
TP1 |
|
|
Modulausgangscharakteristika |
|||||
|
Wechselstrom-Gleichtakt-Spitze-Spitze-Spannung (max.) Niederfrequenz, VCMLF Vollband, VCMFB |
30 60 |
mV |
TP4 |
||
|
Differenzielle Spitzen-Spitze-Ausgangsspannung (max.) |
1200 |
TP4 |
|||
|
Ausgabe aktiviert |
30 |
mV |
TP4 |
||
|
Ausgabe deaktiviert |
1.9 |
mV |
TP4 |
||
|
Gleichspannung |
V |
TP4 |
|||
|
Effektiver Renditeverlust |
TBD |
dB |
TP4 |
||
|
Rückflussdämpfung zwischen Gleichtakt- und Gleichtaktsignalen |
Gleichung (179–9) |
dB |
TP4 |
||
|
Gleichtakt-zu-Gegentakt-Rückflussdämpfung |
Gleichung (179–9) |
dB |
TP4 |
||
|
stationäre Spannung des Senders |
0,4 | V |
TP4 |
||
|
stationäre Spannung des Senders |
0,6 | V |
TP4 |
||
|
Lineare Anpassung des Pulsspitzenverhältnisses |
TBD |
TP4 |
|||
|
Niveautrennungs-Fehlanpassungsverhältnis |
0,95 |
TP4 |
|||
|
Ausgangssignal des Senders |
|
||||
|
Parameter |
Min |
Typ |
Max |
Einheit |
Anmerkungen |
|
Absolutwert der Schrittweite für alle Abtastpunkte |
0,005 |
||||
|
Absolutwert der Schrittweite für alle Abtastpunkte |
0,025 |
||||
|
Wert im Minimalzustand für c(–3) |
-0,06 | ||||
|
Wert im Maximalzustand für c(–2) |
0,12 | ||||
|
Wert im Minimalzustand für c(–1) |
-0,34 |
||||
|
Wert im Minimalzustand für c(0) |
0,5 | ||||
|
Wert im Minimalzustand für c(1) |
-0,2 | ||||
|
Signal-Rausch-Verzerrungs-Verhältnis |
33,5 |
dB |
TP4 |
||
|
Signal-zu-Rest-Interferenzverhältnis |
28 |
dB |
TP4 |
||
|
Ausgangsjitter (J RMS03 ) |
0,023 |
Benutzeroberfläche |
|
||
|
Ausgangsjitter (EOJ) 03 ) |
0,025 |
Benutzeroberfläche |
|
||
|
Ausgangsjitter (J4U) 03 ) |
0,118 |
Benutzeroberfläche |
|
||
|
IIC-Kommunikation |
|||||
|
IIC-Taktfrequenz |
100 | 1000 |
kHz |
|
|
|
Uhrendehnung |
500 |
uns |
|
||
|
Daten in der Haltezeit |
0 |
uns |
|
||
|
Daten während der Einrichtungszeit |
0,1 |
uns |
|
||
Pin-Beschreibungen
Abbildung 3. Details zur elektrischen Pinbelegung
|
Name |
Richtung |
Beschreibung |
|
TX[8:1]p |
Eingang |
Differenzielle Paare vom Host zum Modul übertragen. |
|
TX[8:1]n |
Eingang |
|
|
RX[8:1]p |
Ausgabe |
Empfange differentielle Paare vom Modul zum Host. |
|
RX[8:1]n |
Ausgabe |
|
|
SCL |
bidir |
2-Draht-Seriell-Taktsignal. Benötigt einen Pull-up-Widerstand auf 3,3 V am Host. |
|
SDA |
bidir |
2-Draht-Seriell-Datensignal. Benötigt einen Pull-up-Widerstand auf 3,3 V am Host. |
|
LPWn/PRSn |
bidir |
Mehrstufiges Signal zur Steuerung mit geringem Stromverbrauch vom Host zum Modul und zur Anzeige der Modulpräsenz vom Modul zum Host. |
|
INT/RSTn |
bidir |
Mehrstufiges Signal zur Interruptanforderung vom Modul an den Host und zur Reset-Steuerung vom Host an das Modul. |
|
VCC |
Leistung |
3,3-V-Stromversorgung für das Modul. |
|
GND |
Boden |
Modulmasse. Logik- und Stromrückleitung. |
Hinweis 1: LPWn/PRSn ist ein Signal mit Doppelfunktion, das es dem Host ermöglicht, den Energiesparmodus zu signalisieren und dem Modul die Modulpräsenz anzuzeigen. Die unten dargestellte Schaltung ermöglicht eine mehrstufige Signalisierung zur direkten Signalsteuerung in beide Richtungen. Der Energiesparmodus ist ein aktiv-niedriges Signal am Host, das in ein aktiv-niedriges Signal am Modul umgewandelt wird. Die Modulpräsenz wird durch einen Pull-Down-Widerstand am Modul gesteuert und in ein aktiv-niedriges Logiksignal am Host umgewandelt.
Abbildung 2 LPWn/PRSn-Schaltung

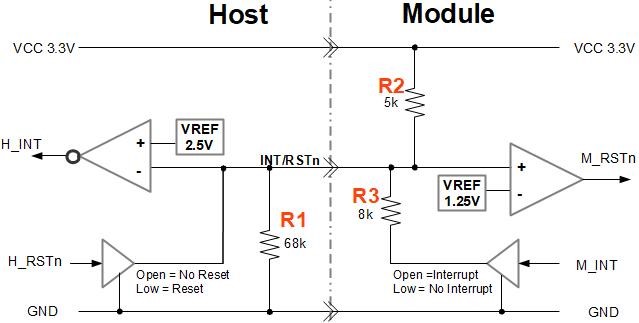

Hinweis 2: INT/RSTn ist ein Signal mit Doppelfunktion. Es ermöglicht dem Modul, einen Interrupt an den Host auszulösen und dem Host, das Modul zurückzusetzen. Die unten dargestellte Schaltung ermöglicht mehrstufige Signalisierung für die direkte Signalsteuerung in beide Richtungen. Das Reset-Signal ist ein aktiv-niedriges Signal am Host, das in ein aktiv-niedriges Signal am Modul umgewandelt wird. Das Interrupt-Signal ist ein aktiv-hohes Signal am Modul, das in ein aktiv-hohes Signal am Host umgewandelt wird.
Abbildung 3 INT/RSTn-Schaltung

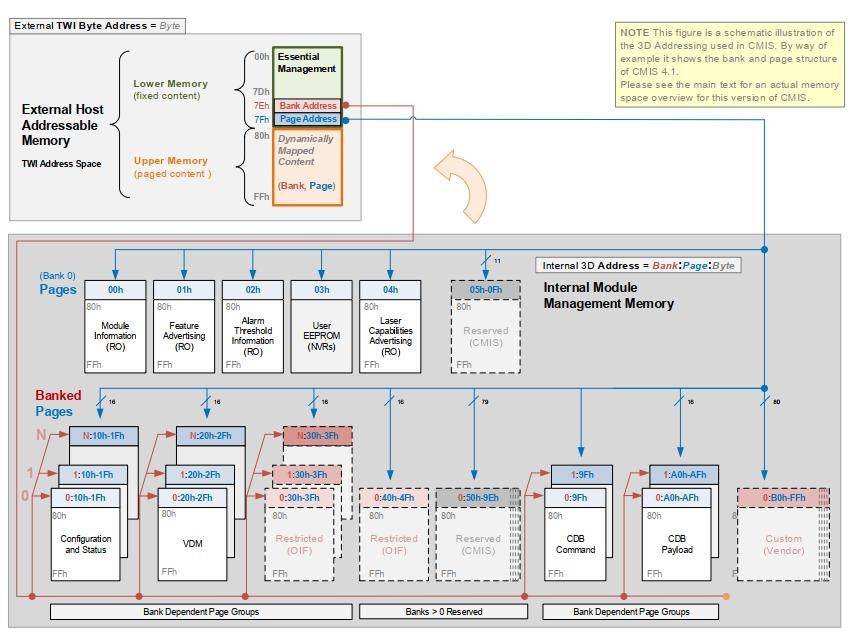

Modulspeicherbelegung
Abbildung 4 Digitale Diagnose-Speicherkarte

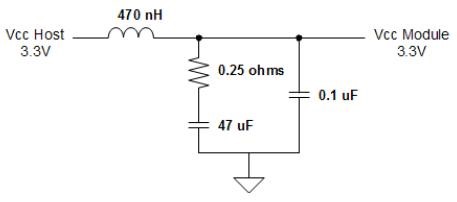

Filterung der Stromversorgung des Host-Boards
Abbildung 5 zeigt ein Beispiel für die Implementierung eines 3,3-V-Leistungsfilters auf der Hostplatine. Wird eine alternative Schaltung zur Leistungsfilterung verwendet, müssen die gleichen Filtereigenschaften wie in diesem Beispiel erfüllt sein.
Abbildung 5: Referenz-Netzteilfilter für Modultests

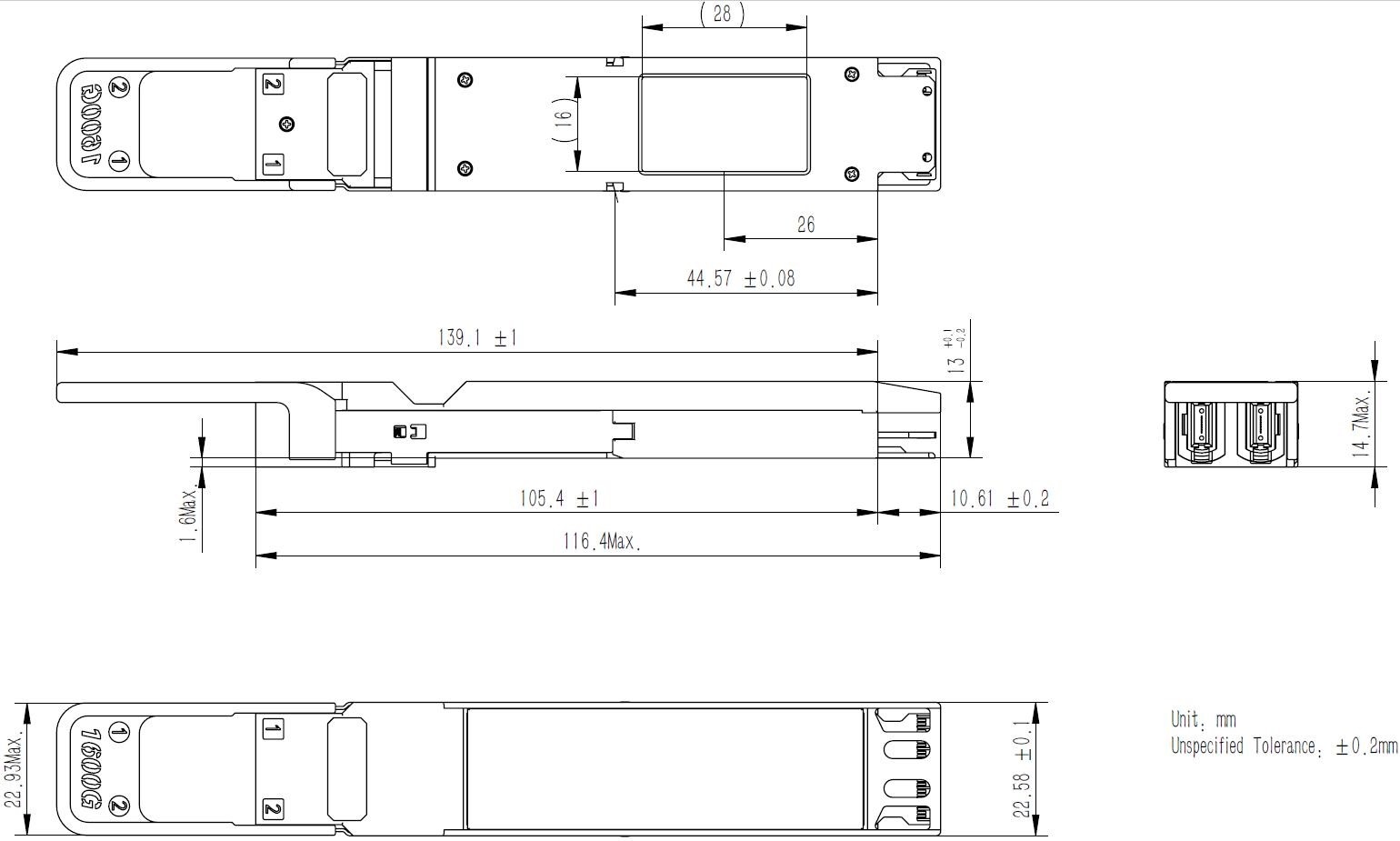

Paketübersicht
Abbildung 6 Verpackungsübersicht
